Casa > Prodotti> Sistema di misura di dimensione di immagine> Macchina di visione a doppio obiettivo veloce con campo di 80x60 mm e precisione di 8 um per imaging a mosaico

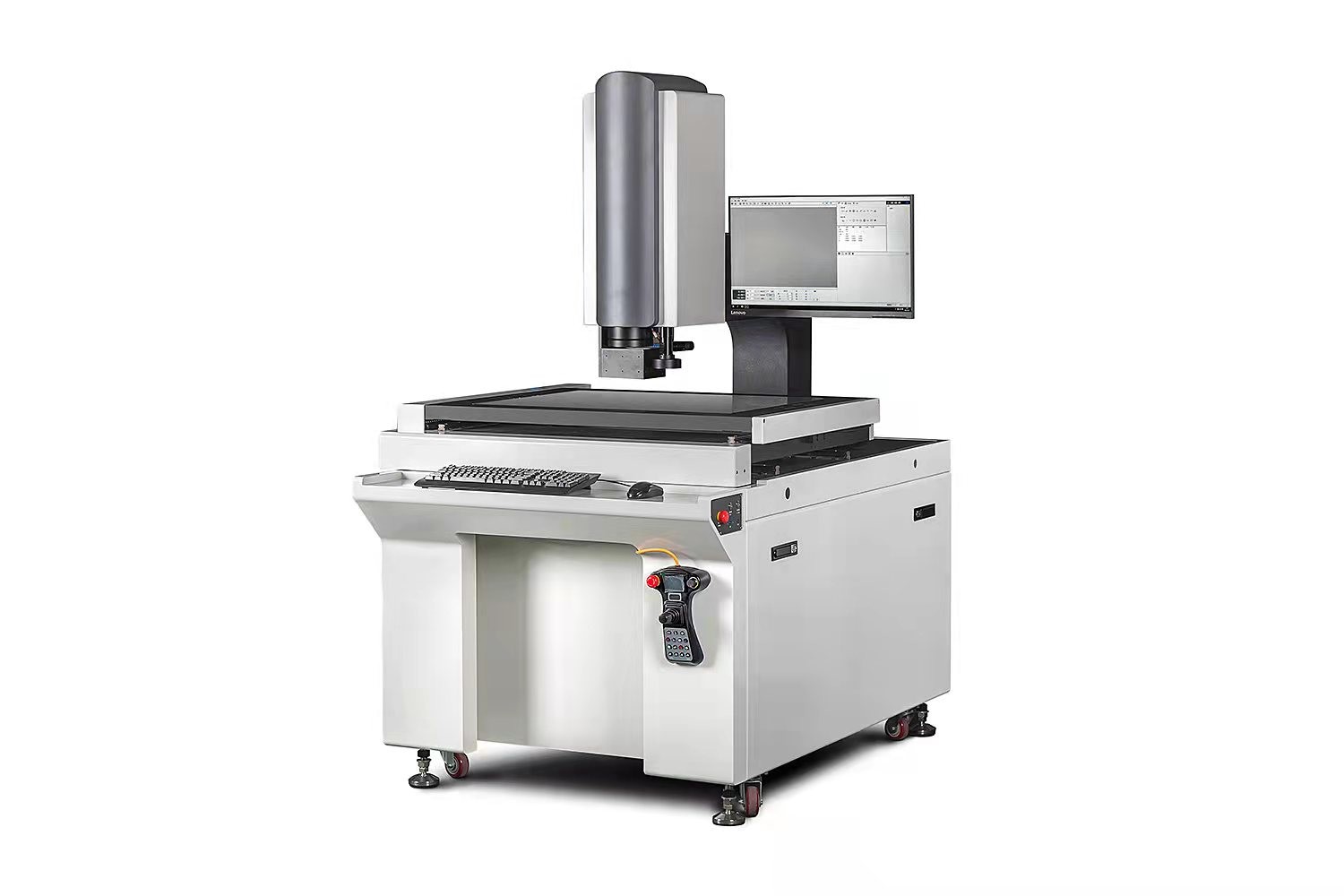

Macchina di visione a doppio obiettivo veloce con campo di 80x60 mm e precisione di 8 um per imaging a mosaico

Fast Dual-Lens Vision Measuring Machine with 80x60mm Field and 8um Accuracy for Mosaic Imaging
Fast Dual-Lens Vision Measuring Machine with 80x60mm Field and 8um Accuracy for Mosaic Imaging
Fast Dual-Lens Vision Measuring Machine with 80x60mm Field and 8um Accuracy for Mosaic Imaging
Informazioni di base
Luogo di origine: Cina
Marca: UNIMETRO
Certificazione: CE,ISO
Numero di modello: GENESI
Quantità di ordine minimo: 1
Prezzo: Discussible
Imballaggi particolari: Scatola di legno
Tempi di consegna: 30 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 10 al mese
Miglior prezzo Contattaci
Informazioni dettagliate
Nome del prodotto: Strumento di misurazione del mosaico a doppio lente immagine veloce Campo di misura: 400*300*200mm
Modalità di movimento: Automatico Configurazione delle lenti ottiche: Lente ottica a doppio telecentrico di grande campo di campo grande
Dimensione del campo del mosaico immagine: 80*60mm Sensore di immagine: grande lente FOV: fotocamera Hikvision 20m
Precisione di misurazione: in 8um
Evidenziare:

Macchina fotografica ad alta velocità industriale della doppia lente

,

Macchina di misurazione veloce di immagine del mosaico

,

Macchina di misurazione veloce di immagine della doppia lente

Descrizione di prodotto

Macchina di misurazione della visione veloce a doppia lente con campo di 80x60 mm per l'imaging mosaico
Strumento di misura per mosaico a immagine veloce a doppia lente della serie Genesis

Lo strumento di misurazione veloce per mosaico di immagine della serie Genesis combina la tecnologia di misurazione veloce con la tecnologia tradizionale di misurazione delle immagini.Dotato di lente telecentrica con grande campo visivo e di lente telecentrica a zoom completamente automatico, realizza simultaneamente funzioni di misurazione rapida e di misurazione fine ad alta ingrandimento.

Specifiche tecniche
Numero di modello Genesi 400 Genesi 500 Genesi 600
Distanza di misura X*Y*Z(mm) 400*300*200 500*400*200 600*500*200
Modalità di movimento Automazione
Configurazione dell'obiettivo visivo Lente ottica a campo grande a doppio telecentrico + lente a zoom automatico da 0,7-4,5x
Immagine Mosaico Dimensione del campo ((mm) 80*60
Sensore di immagine Big FOV Lens: fotocamera digitale HIKVISION 200M
Obiettivo zoom automatico: fotocamera digitale HIKVISION 2M
Misurare la precisione Misurazione del mosaico d'immagine: < 8um
Dimensione dell'immagine tradizionale: 3+L/200 um
Risoluzione su scala lineare 0.0001 mm
Accuratezza di misura del sistema < 8um
Luce di superficie Due serie di luci ad anello a LED
Luce di contorno Due gruppi di sorgenti luminose LED parallele
Software Software di visione di ispezione ad alta velocità FlashPro Ultra
Descrizione del prodotto

La serie Genesis supporta funzioni di misurazione per posizionare più pezzi a volontà,consentire agli utilizzatori di ottenere l'esperienza d'uso e l'efficienza degli strumenti di misura a clic unico e degli strumenti tradizionali di misurazione delle immagini su una singola macchina- i sistemi di misurazione di entrambi i sistemi di misurazione ottici si basano sullo stesso sistema di coordinate,L'efficienza di misurazione è migliorata geometricamente rispetto ai tradizionali strumenti di misurazione di immagini bidimensionali.

Applicazioni

La serie Genesis può essere utilizzata in un'ampia gamma di campi di misurazione dimensionale di precisione e svolge un ruolo importante nel controllo della qualità nell'elettronica di consumo, nei semiconduttori, nell'automobile,industria aerospaziale e altre industrie. Aiuta gli utenti a migliorare significativamente la produttività.

Funzioni software

La serie Genesis, insieme al software di visione di rilevamento ad altissima velocità FlashPro, fornisce una funzionalità di misurazione rapida sovversiva.Il software ha apportato molti cambiamenti rivoluzionari nell'elaborazione rapida delle immagini, algoritmi concorrenti, compensazione di precisione e framework di sistema.

  • Funzioni software complete di misurazione delle immagini: compreso il controllo di vari punti, linee, cerchi, archi, polilinee e spline di elementi 2D
  • Funzioni complete di calcolo del sistema di coordinate, della struttura e delle tolleranze
  • Importazione, esportazione e programmazione offline di CAD
  • Interpolazione dei sottopixel ad alta precisione e compensazione della distorsione dell'obiettivo
  • Modulo di riconoscimento del bersaglio e di abbinamento delle immagini
  • Interfaccia di comunicazione di supporto per le prese
Macchina di visione a doppio obiettivo veloce con campo di 80x60 mm e precisione di 8 um per imaging a mosaico 0
Galleria dei prodotti
Macchina di visione a doppio obiettivo veloce con campo di 80x60 mm e precisione di 8 um per imaging a mosaico 1 Macchina di visione a doppio obiettivo veloce con campo di 80x60 mm e precisione di 8 um per imaging a mosaico 2 Macchina di visione a doppio obiettivo veloce con campo di 80x60 mm e precisione di 8 um per imaging a mosaico 3 Macchina di visione a doppio obiettivo veloce con campo di 80x60 mm e precisione di 8 um per imaging a mosaico 4
I nostri clienti e agenti
Macchina di visione a doppio obiettivo veloce con campo di 80x60 mm e precisione di 8 um per imaging a mosaico 5 Macchina di visione a doppio obiettivo veloce con campo di 80x60 mm e precisione di 8 um per imaging a mosaico 6
Domande frequenti
Q1: Lei è una fabbrica o una società commerciale?
R1: Siamo una fabbrica e vi daremo la risposta più rapida entro 24 ore.
D2: Cosa produce principalmente la vostra azienda?
A2: Produciamo principalmente macchine per la misurazione della visione, macchine per la misurazione delle coordinate, apparecchi CMM e VMM, ecc.
Q3: Come scegliere la specifica appropriata?
A3: purché ci indichi la varietà e le dimensioni dei prodotti da misurare, il nostro team professionale ti consiglierà gli strumenti di misura con specifiche adeguate.
Q4: Accettate il servizio personalizzato?
A4: Assolutamente! Possiamo fornire non solo macchine tipiche, ma anche macchine personalizzate per le esigenze specifiche del cliente.
Q5: Qual è il periodo di garanzia?
A5: Il nostro periodo di garanzia del prodotto è di 1 anno. La qualità del nostro prodotto è molto stabile e abbiamo migliorato significativamente su alcune parti rottibili. Puoi essere sicuro della qualità del nostro prodotto.
