Informazioni dettagliate

Tensione di alimentazione:	220 V	Pressione atmosferica:	0.7-1.0MPA
Precisione del filtro:	0,3 um	Fornitura d'aria:	³ /min di 0.12-0.45m
Temperatura di lavoro:	18-22°C	Ciclo orario di temperatura:	1 °C/H
Accelerazione massima 3D:	900mm/s	Velocità massima 3D:	520mm/s
Evidenziare:	Macchina di misurazione di industria 3D della muffa , 0.1um macchina di misurazione di risoluzione 3D , macchina di misurazione di coordinata di 220V 3D

Descrizione di prodotto

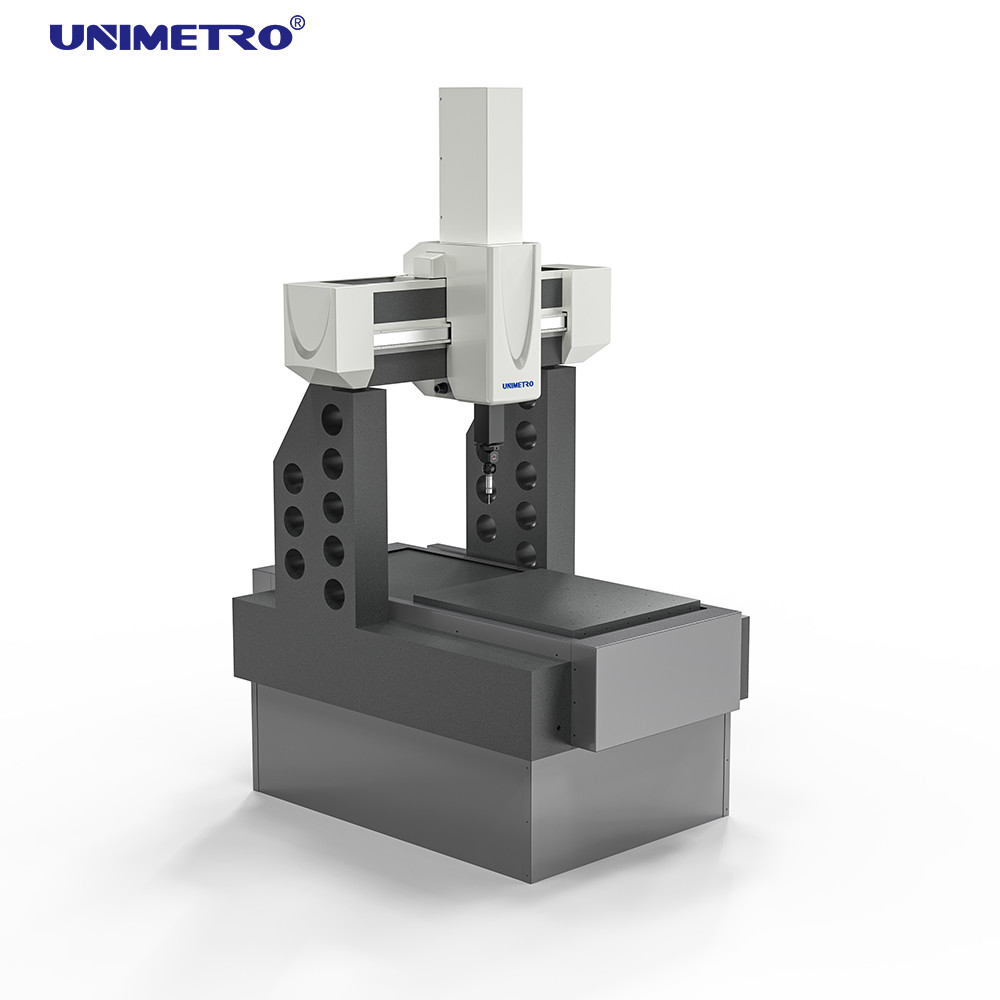

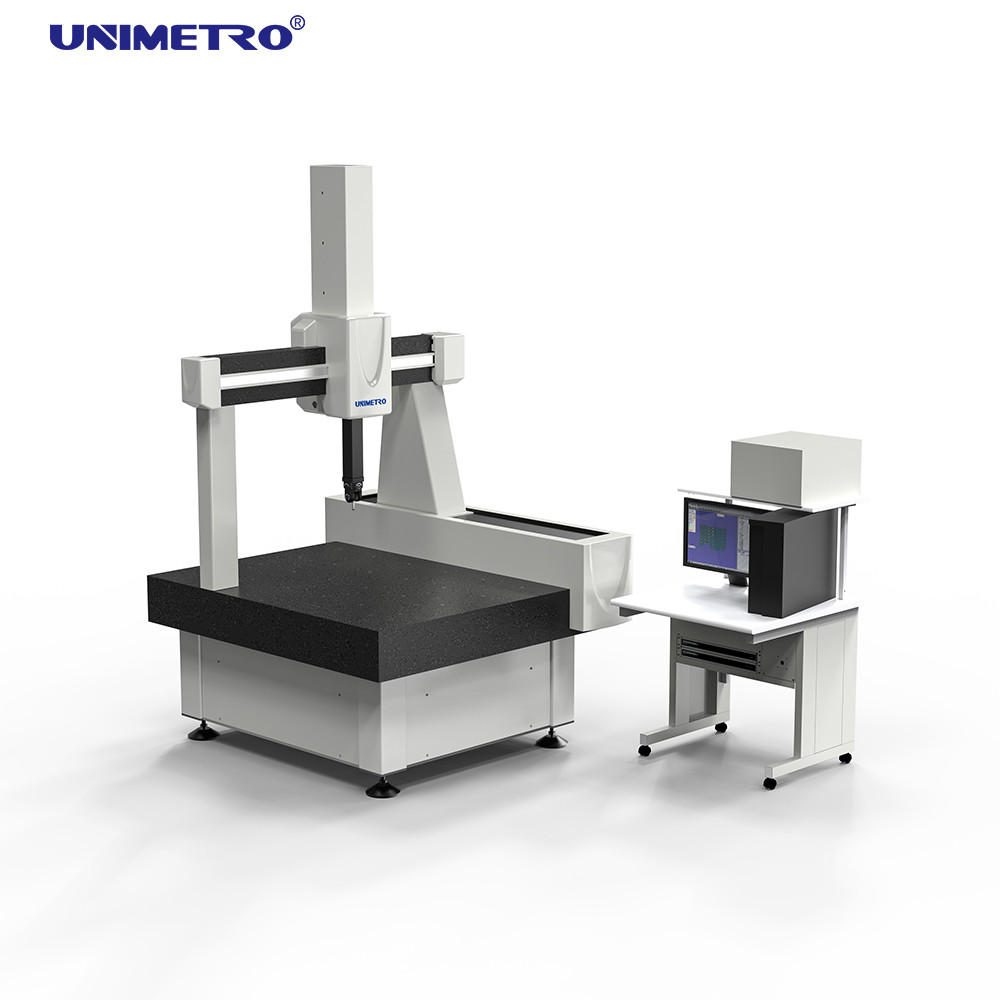

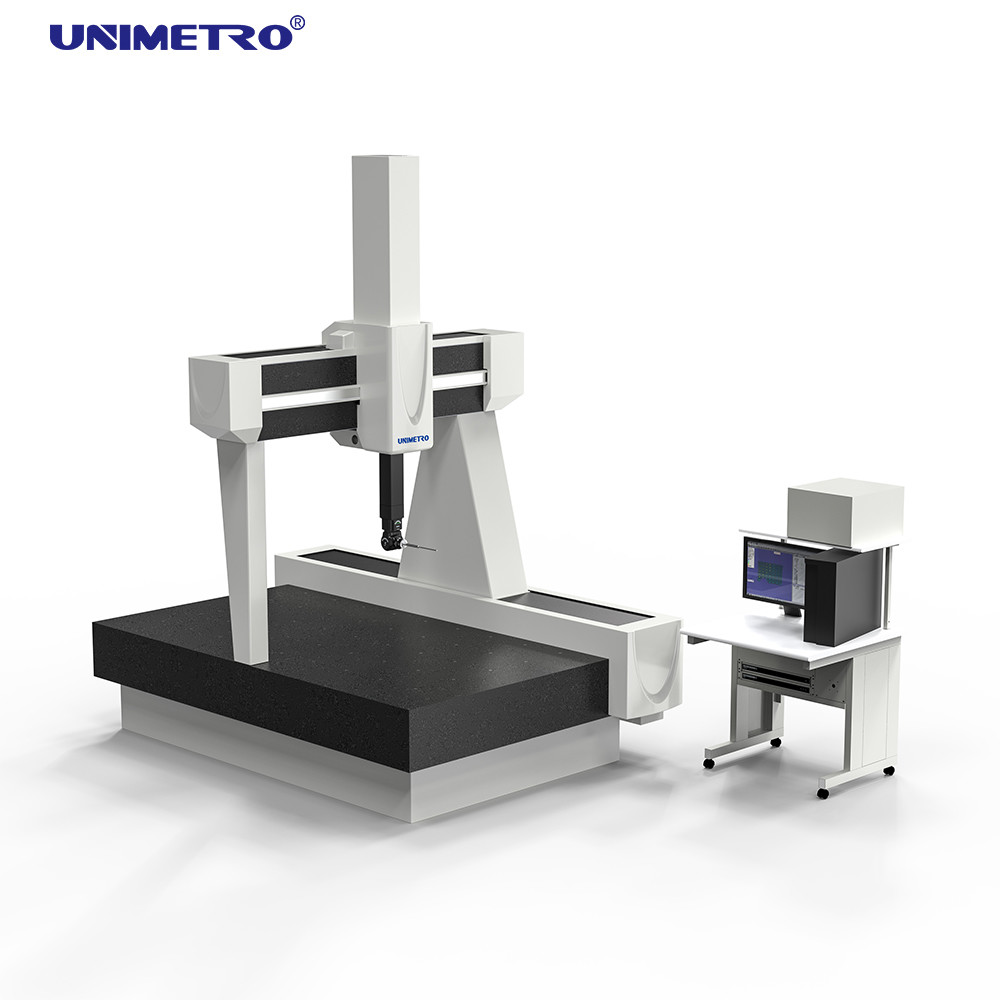

Macchina di misura a coordinate 3D per l'industria degli stampi con software potente e risoluzione di 0,1 µm

Panoramica del prodotto

"Helium" rappresenta la macchina di misura di altissima precisione interamente sviluppata e progettata da UNIMETRO. Ogni componente è sottoposto a una rigorosa selezione durante la produzione, garantendo una perfetta e tempestiva integrazione durante l'assemblaggio. Tutte le macchine di misura sono accettate secondo gli standard ISO 10360-2, utilizzando due procedure di accettazione standardizzate con misurazione laser ultraprecisa e misure solide certificate DKD.

Parametri tecnici

Parametro	Specifica
Area di misurazione	X=710mm, Y=1016mm, Z=610mm
Dimensione complessiva	1460×1800×2700mm
Peso massimo della parte	1000 kg
Peso della macchina	2380kg
MPEe	≤ 1,8+L/350 (μm)
MPEp	≤ 2,3μm
Risoluzione della scala	0,5μm
Massima velocità 3D	520mm/s
Massima accelerazione 3D	900mm/s

Vantaggi principali

Brevetto doppio smorzamento passivo delle vibrazioni
Piano di lavoro in granito di alta qualità
Guide chiuse su tutti gli assi
Trasmissione a "raddrizzatore automatico" a frizione
Parti chiave importate
Riga ottica RENISHAW
Guida circolare con cuscinetto d'aria su tutti e 4 i lati
Tecnologia dei piccoli fori

Funzionalità del software

Razionale-DMISè un pacchetto software di misurazione 3D integrato su larga scala di nuova concezione. Progettato per soddisfare sia i principianti che gli utenti avanzati, è diventato un modello per la standardizzazione del software di misurazione CMM. I programmi Rational DMIS sono progettati con il kernel DMIS completo e nativo fino alla versione 5.0 di DMIS, che è conforme allo standard ISO (ISO 22093:2003).

Specifiche del sistema sonda

Testa della sonda: testa manuale MH20i di RENISHAW

Caratteristica	Specifica
Ripetibilità della posizione	+0,5 μm
Passaggi di posizionamento	15°
Asse rotante	+180°
Asse oscillante	0° - 90°
Numero totale di posizioni	140 mm
Temperatura operativa	10-40 ℃

Sonda: modulo TP20 SF e gruppo sonda M2

Numero	Nome	Specifiche	Quantità
A-5004-7585	Asta di prolunga della sonda	10 mm	1
A-5004-7586	Asta di prolunga della sonda	20 mm	2
A-5000-2280	Asta di prolunga della sonda	240mm	1
A-5000-7805	Sonda a sfera	Φ0,7×10 mm	2
A-5000-7806	Sonda a sfera	Φ1×10mm	2
A-5000-3603	Sonda a sfera	Φ2×10mm	2
A-5000-3604	Sonda a sfera	Φ3×10mm	2
A-5000-4161	Sonda a sfera	Φ4×10mm	1
A-5000-2286	Sonda a sfera	Φ5×10mm	1
	Chiave per sonda		2
Totale:		10 Tipo	16pz

Informazioni aziendali

I nostri clienti e agenti

Domande frequenti

Q1: sei una fabbrica o una società commerciale?

A1: Siamo una fabbrica e forniamo risposte entro 24 ore.

Q2: Cosa produce principalmente la tua azienda?

A2: Siamo specializzati in macchine di misura visiva, macchine di misura a coordinate, dispositivi CMM e VMM e relative apparecchiature.

Q3: Come scegliere la specifica appropriata?

A3: Il nostro team di professionisti ti consiglierà sulle specifiche adatte in base alla varietà del prodotto e ai requisiti di misurazione.

Q4: accetti un servizio personalizzato?

A4: Sì, forniamo sia macchine standard che soluzioni personalizzate su misura per le esigenze del cliente.

Q5: qual è il periodo di garanzia?

A5: Il periodo di garanzia del nostro prodotto è di 1 anno. Abbiamo migliorato le parti fragili e manteniamo stabile la qualità del prodotto.
