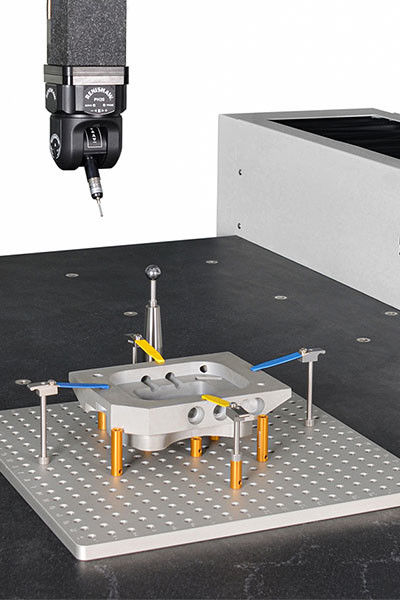

Kit di fissaggio in alluminio CMM (108 pezzi)
Basi modulari e componenti per macchine di misura a coordinate che forniscono soluzioni di fissaggio flessibili, ripetibili e standardizzate.
Applicazioni
I kit di fissaggio FlexFix sono ampiamente utilizzati in vari settori, tra cui elettronica, aerospaziale, automobilistico, materie plastiche e assistenza medica. Compatibile con tutte le dimensioni e modelli di apparecchiature CMM e VMM.
Sistema di fissaggio modulare
Progettato e sviluppato da UNIMETRO per migliorare la riproducibilità e l'accuratezza dei processi di ispezione. Fornisce configurazioni di fissaggio rapide e ripetibili per componenti di qualsiasi dimensione, forma o materiale.
Presenta piastre di fissaggio in alluminio ad alta precisione con filettature M8 in varie dimensioni standard. Il complesso processo di produzione garantisce accuratezza e affidabilità del sistema. L'assemblaggio senza attrezzi aumenta la produttività ed evita ritardi nell'ispezione.
Selezione del kit
Ogni kit include una piastra di base e un set completo di componenti. Selezionare la dimensione della piastra di base in base alle dimensioni della macchina CMM e ai requisiti di misurazione.
Componenti di fissaggio
I componenti sono progettati per tenere saldamente le parti con la minima forza necessaria, evitando danni o distorsioni. Include elementi di supporto, bloccaggio e pressione per combinazioni di fissaggio flessibili e percorsi sonda chiari.
Piastre di base
Disponibili in più dimensioni per adattarsi a diverse macchine CMM e requisiti dei componenti. Prodotte utilizzando lavorazioni CNC, rettifica di precisione, rivestimento anodizzato e marcatura laser per alta precisione e planarità.
Presenta un motivo a griglia alfanumerica con numeri di parte visibili per configurazioni completamente documentate e riproducibili.
Dimensioni piastra disponibili
- 400*300mm, fori filettati M8
- 400*400mm, fori filettati M8
- 500*500mm, fori filettati M8
- 600*600mm, fori filettati M8
- Altre dimensioni personalizzate disponibili
Componenti del kit e specifiche
| Nome prodotto |
Marchio |
Quantità |
| Puntale 12*50mm | 80001 | 6 |
| Puntale 12*30mm | 80002 | 6 |
| Puntale 16*50mm | 80003 | 6 |
| Puntale 16*30mm | 80004 | 6 |
| Puntale 20*50mm | 80005 | 6 |
| Puntale 20*30mm | 80006 | 6 |
| Puntale 12*20mm | 80007 | 6 |
| Puntale 16*20mm | 80008 | 6 |
| Puntale 20*20mm | 80009 | 6 |
| Ammortizzatore spingitore | 800010 | 2 |
| Ammortizzatore spingitore a vite | 800011 | 2 |
| Snodo pivotante regolabile | 800012 | 2 |
| Supporto a martinetto regolabile | 800013 | 2 |
| Magneti | 800014 | 4 |
| Puntale a perno | 800015 | 2 |
| Adattatore | 800016 | 6 |
| Vite piastra di base | 800017 | 2 |
| Palo a V | 800018 | 2 |
| Viti | 800019 | 2 |
| Slitta regolabile | 800020 | 8 |
| Morsetto di tensione | 800021 | 4 |
| Morsetto di bloccaggio | 800022 | 2 |
| Supporto morsetto di tensione corto | 800023 | 2 |
| Supporto morsetto di tensione lungo | 800024 | 2 |
| Cono | 800025 | 3 |
| Cono in nylon | 800026 | 3 |
| Cacciavite | 800027 | |
Domande frequenti
D1: Siete una fabbrica o una società commerciale?
R1: Siamo una fabbrica e forniamo risposte entro 24 ore.
D2: Cosa produce principalmente la vostra azienda?
R2: Siamo specializzati in macchine di misura per visione, macchine di misura a coordinate e fissaggi CMM e VMM.
D3: Come scegliere la specifica appropriata?
R3: Il nostro team di professionisti raccomanderà specifiche adatte in base alla varietà dei vostri prodotti e ai requisiti di misurazione.
D4: Accettate servizi personalizzati?
R4: Sì, forniamo sia macchine standard che soluzioni personalizzate su misura per le esigenze dei clienti.
D5: Qual è il vostro periodo di garanzia?
R5: I nostri prodotti sono coperti da una garanzia di 1 anno. Abbiamo migliorato le parti fragili per una maggiore stabilità e qualità del prodotto.
