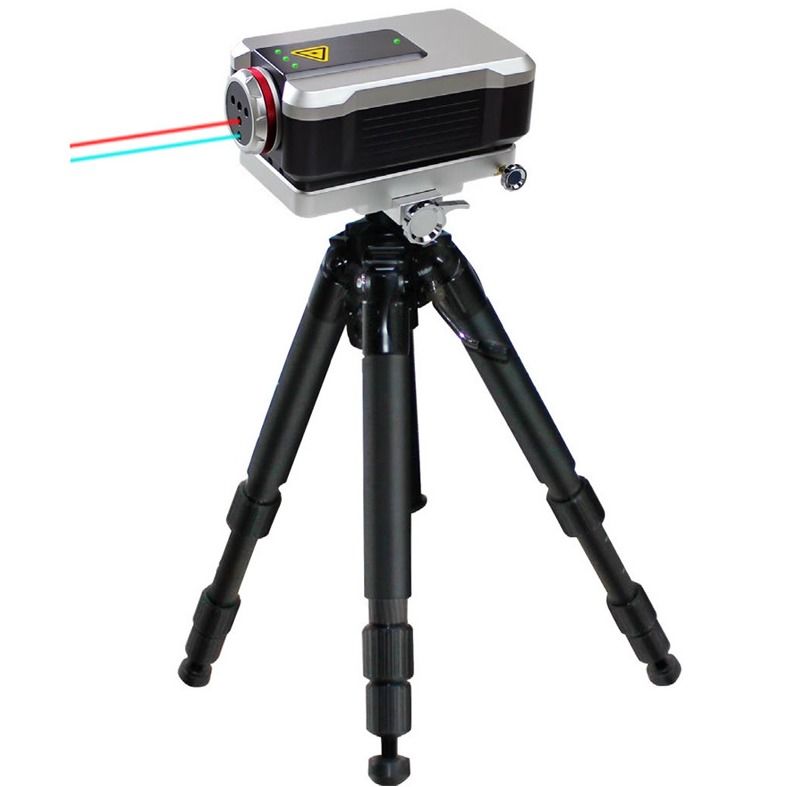

Sistema di misurazione dell'interferometro laser con precisione di 0,05 ppm e risoluzione di 1 nm

L'interferometro laser è riconosciuto come un metodo di misurazione ad alta precisione e sensibilità che utilizza la lunghezza d'onda della luce come criterio, ampiamente utilizzato nei settori della produzione di fascia alta. Il sistema interferometro laser SJ6000 incorpora un generatore laser elio-neon ad alta frequenza di un fornitore statunitense, moduli di compensazione ambientale ad alta precisione, elaborazione avanzata del segnale di interferenza laser e un sistema di controllo computerizzato ad alte prestazioni.

Utilizzando la tecnologia di stabilizzazione della frequenza termica della modalità laser a doppia longitudinale e il design del percorso ottico di interferenza dei parametri geometrici, l'SJ6000 fornisce un'uscita laser stabile a lungo termine e ad alta precisione (0,05 ppm) rapidamente (circa 6 minuti) con potenti prestazioni anti-interferenza. Con diversi moduli prismatici, può misurare linearità, angolo, rettilineità, planarità, perpendicolarità e analizzare le caratteristiche dinamiche.

• Misurazione ad alta precisione:Risoluzione fino a nanoscala utilizzando la tecnologia dell'interferometria laser; La compensazione ambientale ad alta precisione elimina le influenze derivanti dalla temperatura ambiente, dalla pressione, dall'umidità e dalla temperatura del materiale; La stabilizzazione della frequenza termica del laser garantisce stabilità di frequenza a lungo termine; Il design separato dell'interferoscopio previene la distorsione del calore e garantisce la stabilità del percorso ottico delle interferenze.
• Funzionalità di misurazione complete:Misura linearità, angolo, rettilineità, perpendicolarità e altri parametri geometrici; Misura la precisione del posizionamento lineare e la precisione del posizionamento ripetuto delle guide per macchine utensili CNC, macchine di misura a coordinate e altre apparecchiature di movimento di precisione; Misura l'angolo di inclinazione, l'angolo di oscillazione, la perpendicolarità e la rettilineità delle guide; Calibra l'asse rotante delle macchine utensili.
• Compensazione automatica:Il sistema genera automaticamente tabelle di compensazione degli errori per la calibrazione della macchina utensile in base alle impostazioni dell'utente.
• Analisi dinamica:Misurazioni dinamiche (curva spostamento-tempo, curva velocità-tempo, curva accelerazione-tempo), misurazione dell'ampiezza e analisi della frequenza per prove di vibrazione di macchine utensili, caratteristiche dinamiche delle viti a ricircolo di sfere, caratteristiche di risposta dei sistemi di azionamento e caratteristiche dinamiche delle guide.
• Standard integrati:Include standard nazionali e internazionali (GB, ISO, BS, ANSI, DIN, JIS); Il sistema analizza ed elabora i dati secondo gli standard pertinenti e genera rapporti di test con grafici e dati corrispondenti.
• Acquisizione parametri ambientali:Acquisisce automaticamente i parametri di temperatura ambientale, temperatura del materiale, umidità e pressione atmosferica; La compensazione ambientale può essere impostata manualmente o automaticamente.
• Gestione della banca dati:Gestione database centralizzata per registrazioni di misurazioni con funzionalità di interrogazione per tipo di oggetto, istituto di prova, numero di produzione, ispettore, istituto presentato, numero di attrezzatura, data di ispezione e data di efficacia; Esportazione dei dati in file Word, Excel, AutoCAD (opzionale).
• Design portatile:Peso base 15 kg per una comoda trasportabilità e una facile installazione.
