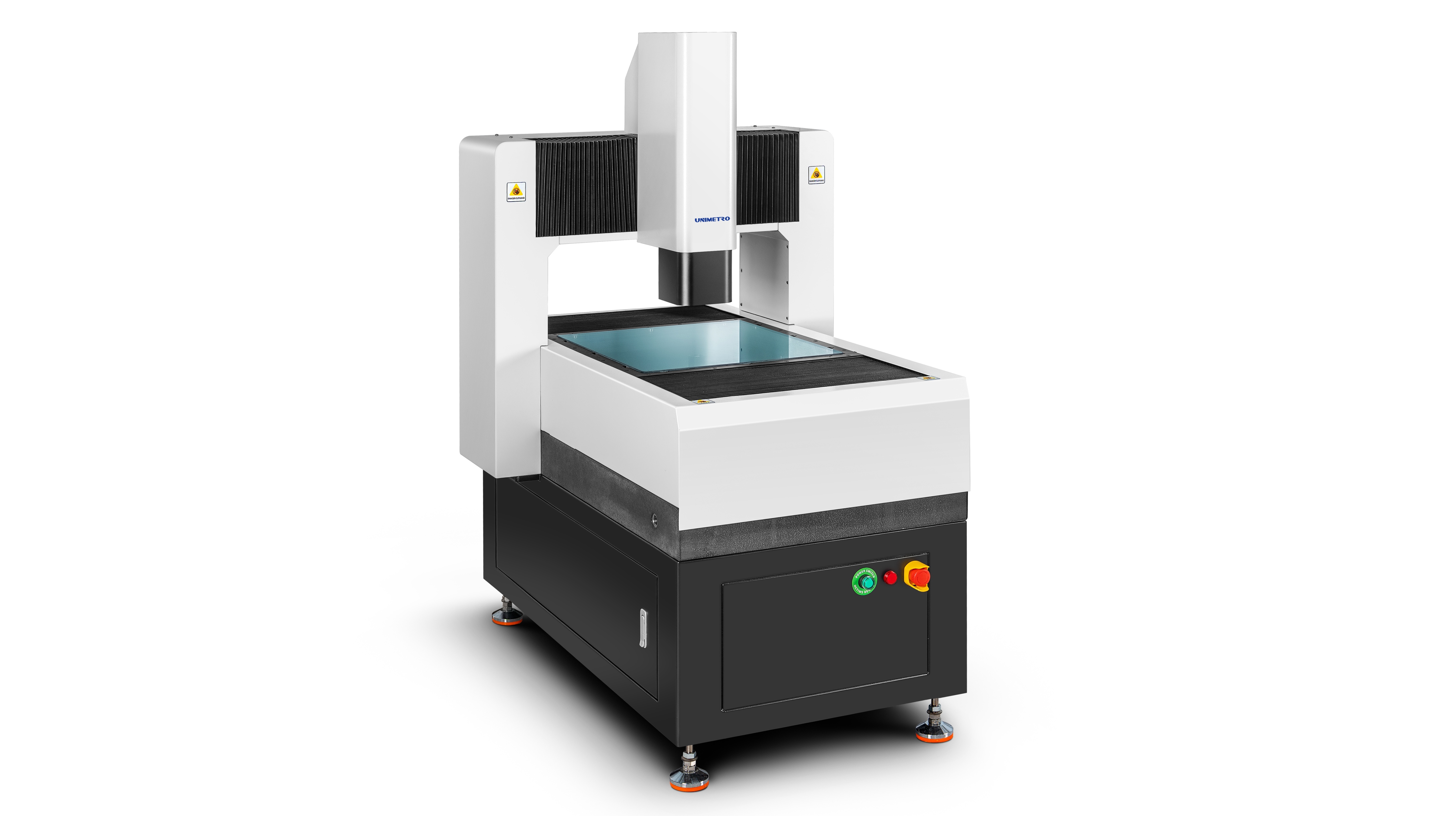

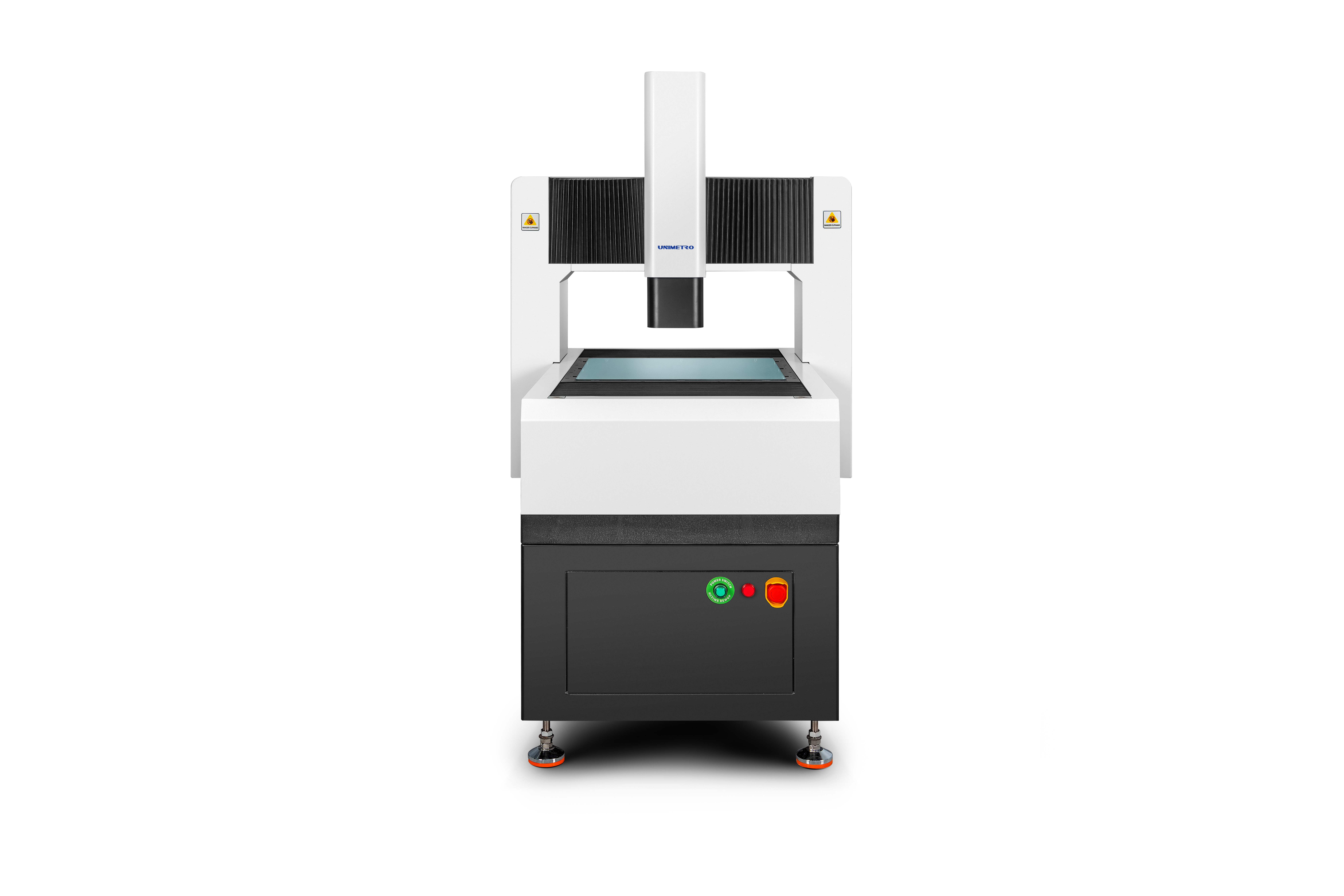

HP Series Advanced Vmm 3D Vision ️ Misurazione senza contatto per l'ispezione di precisione 3C

HP: Alta precisione (alta precisione)
Le caratteristiche principali della macchina a portiere fisso sono l'alta precisione e la piena automazione."HP" in questo contesto si riferisce alla macchina a portiere come "strumento di ispezione ottica di precisione automatico a livello micronico senza contatto"Aiuta a migliorare la precisione complessiva della produzione e la produttività per i clienti.

Risoluzione:0.5 μm (0,1 μm facoltativo)

Camera:Fotocamera a colori CCD di livello industriale

Lenti:1x-10x (ingrandimento variabile)

Ingrandimento:20X - 200X (L'ingrandimento varia a seconda del modello della fotocamera selezionata; l'ingrandimento effettivo è soggetto ai dati misurati.)

Ingrandimento video:18~195X (secondo i diversi modelli della fotocamera selezionata; l'ingrandimento effettivo dipende dai dati misurati)

Distanza di lavoro:85 mm

Illuminazione:Luce di superficie programmabile, luce parallela di fondo a LED (facoltativo: luce coassiale)

Sistema di propulsione:Controllo CNC, azionamento lineare del motore; controllo del manico, controllo del mouse/tastiera

Risoluzione a scala lineare:0.1 μm

• L'intera struttura del ponte mobile a telaio chiuso è adottata, il pezzo di misurazione è fissato, la capacità portante è grande e le prestazioni di movimento sono buone.
• Introdurre la tecnologia di analisi degli elementi finiti nella progettazione meccanica per garantire un'elevata rigidità e precisione della struttura meccanica.
• Base in granito di grado 000, elevata resistenza, resistenza alla corrosione e buona stabilità.
• Tavolo da lavoro per il trattamento superficiale dell'ossido di alluminio, controllo di azione veloce e flessibile, durevole e bello.

• RENISHAW regolata a griglia aperta, risoluzione 0,5 μm, alta precisione e buona stabilità.

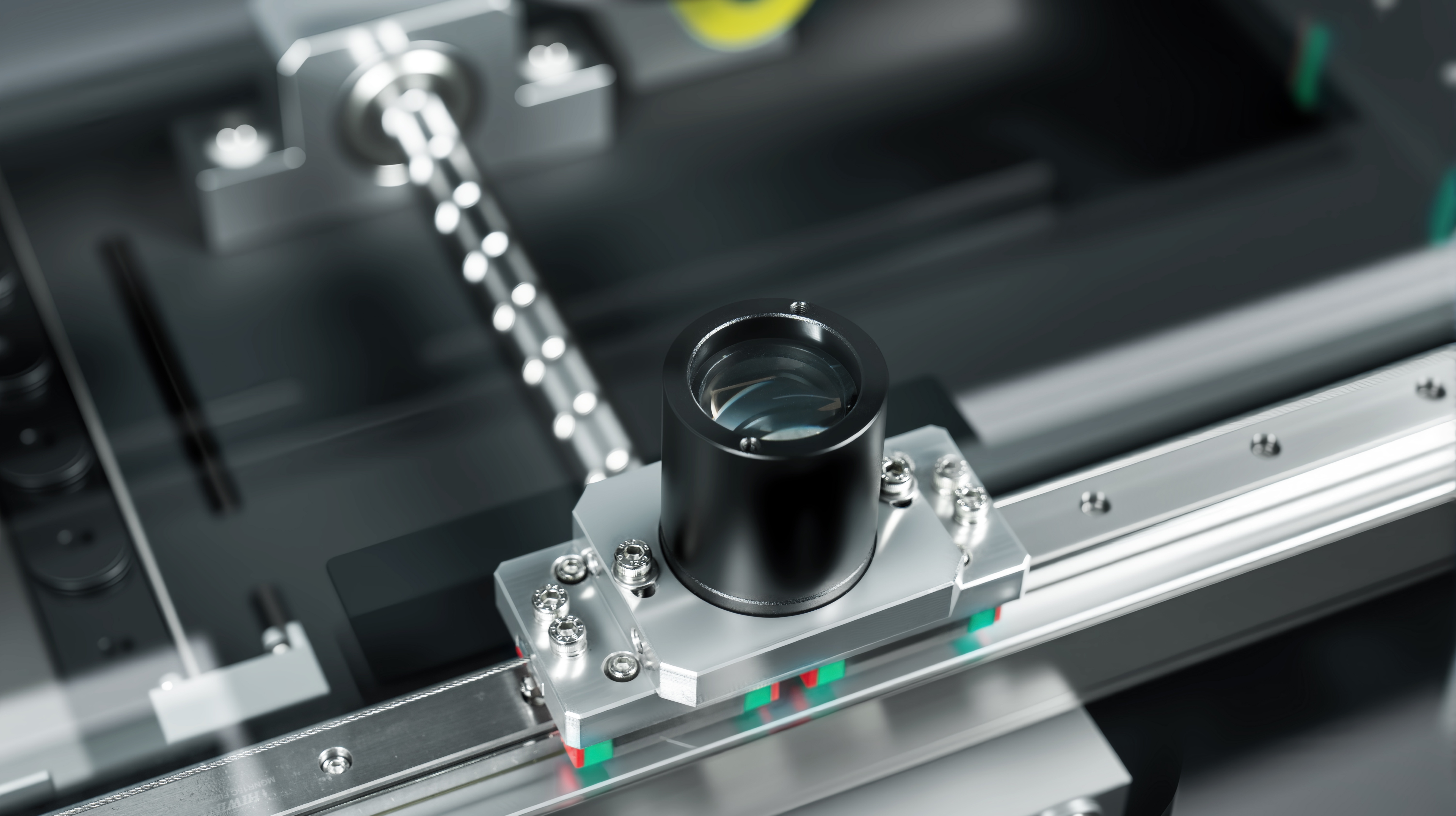

• Il binario di guida lineare di precisione, la vite a sfera della macina e il servomotore CA garantiscono la stabilità della precisione di posizionamento del sistema della macchina.
• La fotocamera digitale Giga a colori ad alta definizione da 2M pixel soddisfa i requisiti di osservazione chiara e misurazione stabile.
• 6.5x lenti ottiche ad alta definizione, zoom automatico preciso, calibrazione rapida dei pixel.
• Sorgente luminosa di superficie LED programmabile a 5 anelli e 8 zone, sistema di sorgente luminosa di contorno LED parallelo alla trasmissione, regolazione intelligente della luminosità a 256 livelli.
• Controllo CNC a tutto asse, servomotore a circuito chiuso.

Lo strumento di misurazione della visione di tipo gantry della serie HE può essere dotato di una varietà di sensori 3D per una misurazione composta 2D / 3D completa.Può anche essere dotato di sensori senza contatto come sonda e laserSupporta inoltre la serie completa di supporti di sonda RENSHAW, in modo che gli utenti possano completare la trasformazione automatica di misurazioni su scala completa su un unico dispositivo, migliorando notevolmente la produttività.
