Informazioni dettagliate

Modello:	Serie HE	Nome del prodotto:	Strumento di misurazione delle immagini completamente automatico (tipo a portale fisso) - HP442
Ripetibilità:	1,5um	Precisione:	1,6+L/200um
Risoluzione della scala lineare:	0.5 mm (0,1 mm per opzionale)	Modalità di misurazione:	Completamente automatico
Supporto:	OEM, ODM, Personalizzazione	Scenario delle applicazioni:	Laboratorio/Industria
Garanzia:	12 mesi	Peso (chilogrammo):	560
Precisione di ripetibilità (um):	1.5
Evidenziare:	Macchine di misurazione della visione CNC della serie HP , macchine per l'ispezione di componenti semiconduttori , misurazione della visione di precisione a livello di micron

Descrizione di prodotto

Macchine di misurazione della visione CNC della serie HP

Visualizzazione del prodotto

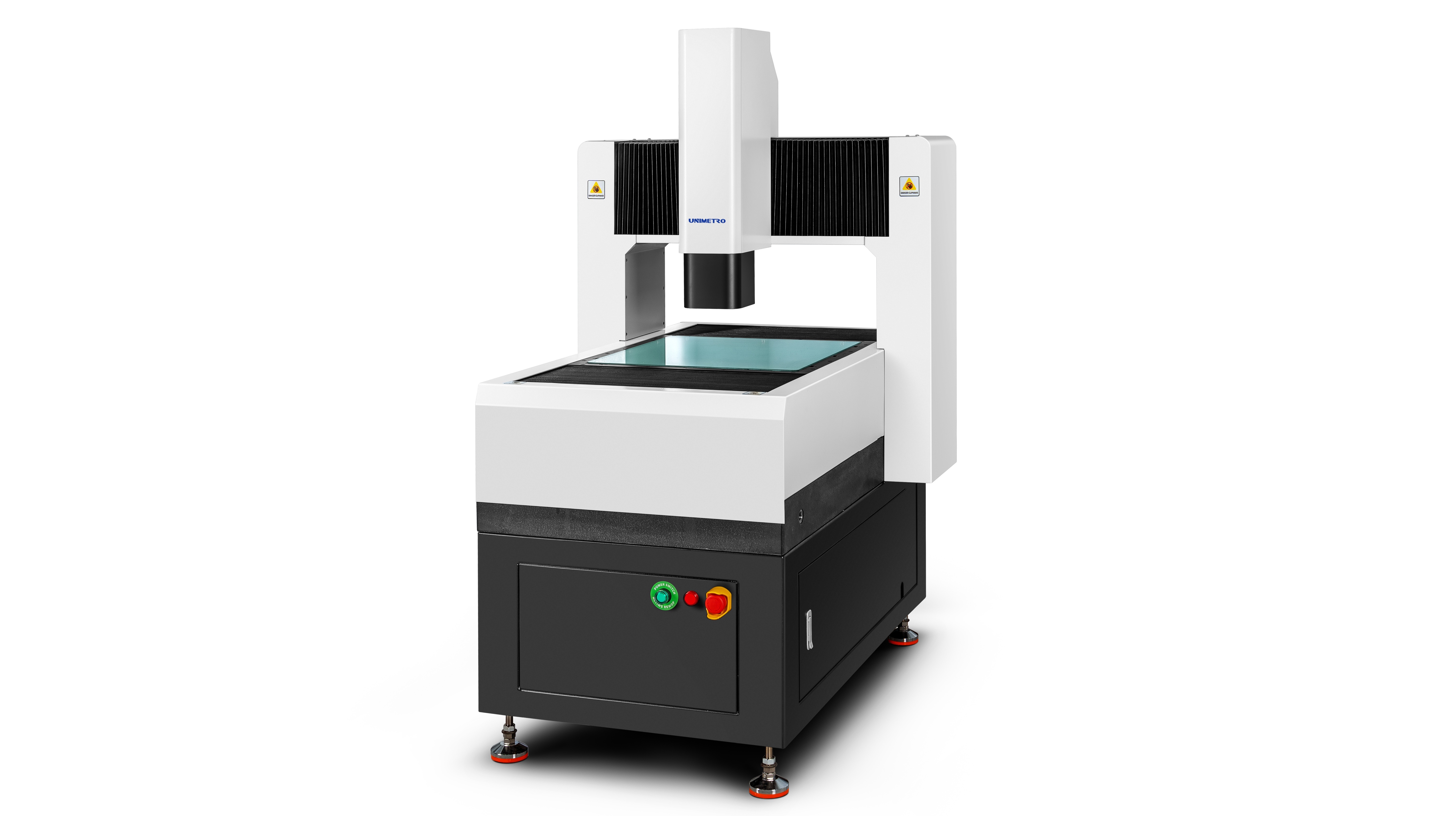

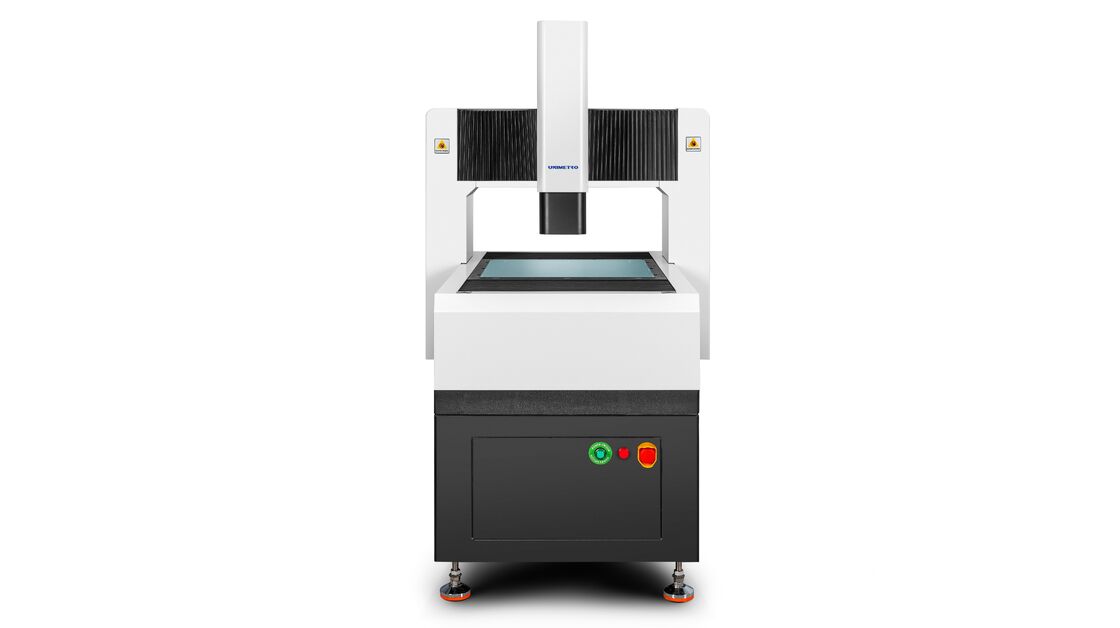

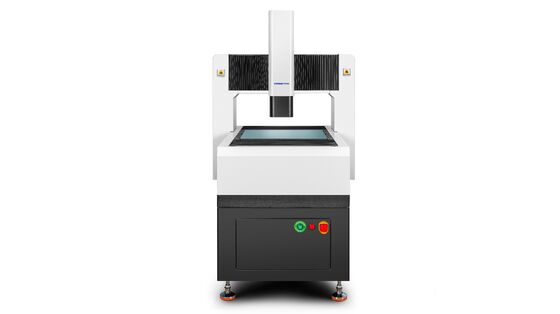

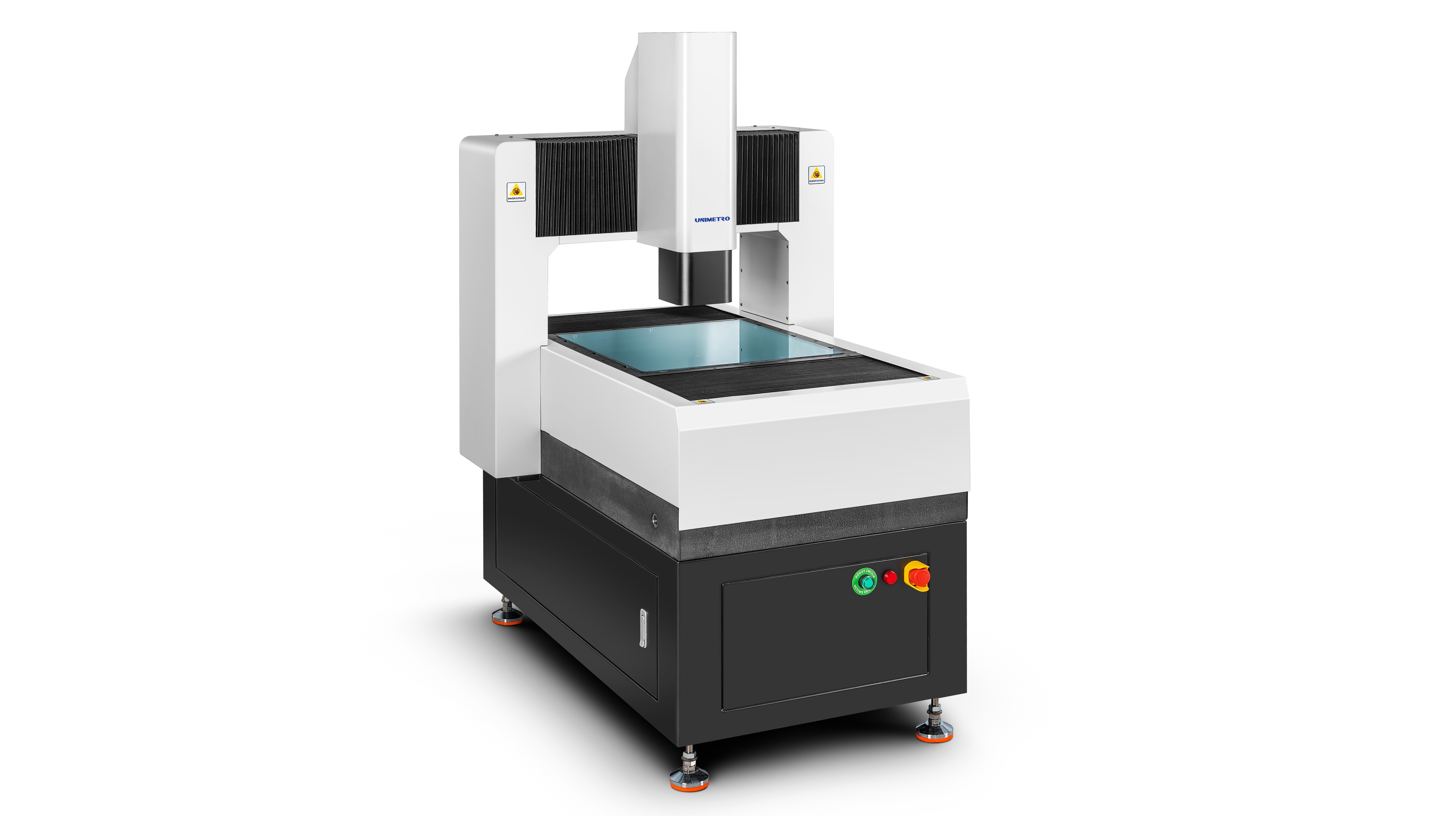

HP442 - Strumento di misurazione dell'immagine completamente automatico (tipo gantry fisso)

HP: High-Precision (High Precision). Le caratteristiche principali della macchina a portiere fisso sono un'alta precisione e una completa automazione."HP" in questo contesto si riferisce alla macchina a portiere come "strumento di ispezione ottica di precisione automatico a livello micronico senza contatto"Aiuta a migliorare la precisione complessiva della produzione e la produttività per i clienti.

Specifiche tecniche

Modello	HP 442	HP662	HP872
Dimensioni (mm) (X × Y × Z)	920×1200×1600	1120×1400×1600	1320×1600×1600
Intervallo di misura (mm) (X × Y × Z)	400 × 400 × 200	600 × 600 × 200	800 × 700 × 200
Precisione (μm)	1.6 +L/200	1.6 +L/200	1.6 +L/200
Ripetibilità (μm)	1.5	1.5	1.5
Peso (kg)	560	860	1600

Specifiche aggiuntive

Risoluzione:0.5 μm (0,1 μm facoltativo)
Camera:Fotocamera a colori CCD di livello industriale
Lenti:1x-10x (ingrandimento variabile)
Ingrandimento:20X - 200X (varia a seconda del modello della fotocamera)
Ingrandimento video:18~195X (varia a seconda del modello della fotocamera)
Distanza di lavoro:85 mm
Illuminazione:Luce di superficie programmabile, luce parallela di fondo a LED (facoltativo: luce coassiale)
Sistema di guida:Controllo CNC, azionamento lineare del motore; joystick, controllo della tastiera del mouse
Risoluzione a scala lineare:0.1 μm

Applicazioni

Caratteristiche chiave

Progettazione di strutture ad alta rigidità

Struttura di ponte mobile a telaio chiuso completo con pezzo di misurazione fisso, fornendo una grande capacità portante ed eccellenti prestazioni di movimento
Tecnologia di analisi degli elementi finiti integrata nella progettazione meccanica per una struttura ad alta rigidità e precisione
Base in granito di grado 000 con elevata resistenza, resistenza alla corrosione ed eccellente stabilità
Tavolo da lavoro per il trattamento superficiale dell'ossido di alluminio per un controllo di azione veloce e flessibile, durabilità ed estetica

Configurazione ad alta precisione

RENISHAW linea di griglia aperta con risoluzione di 0,5 μm per alta precisione e stabilità

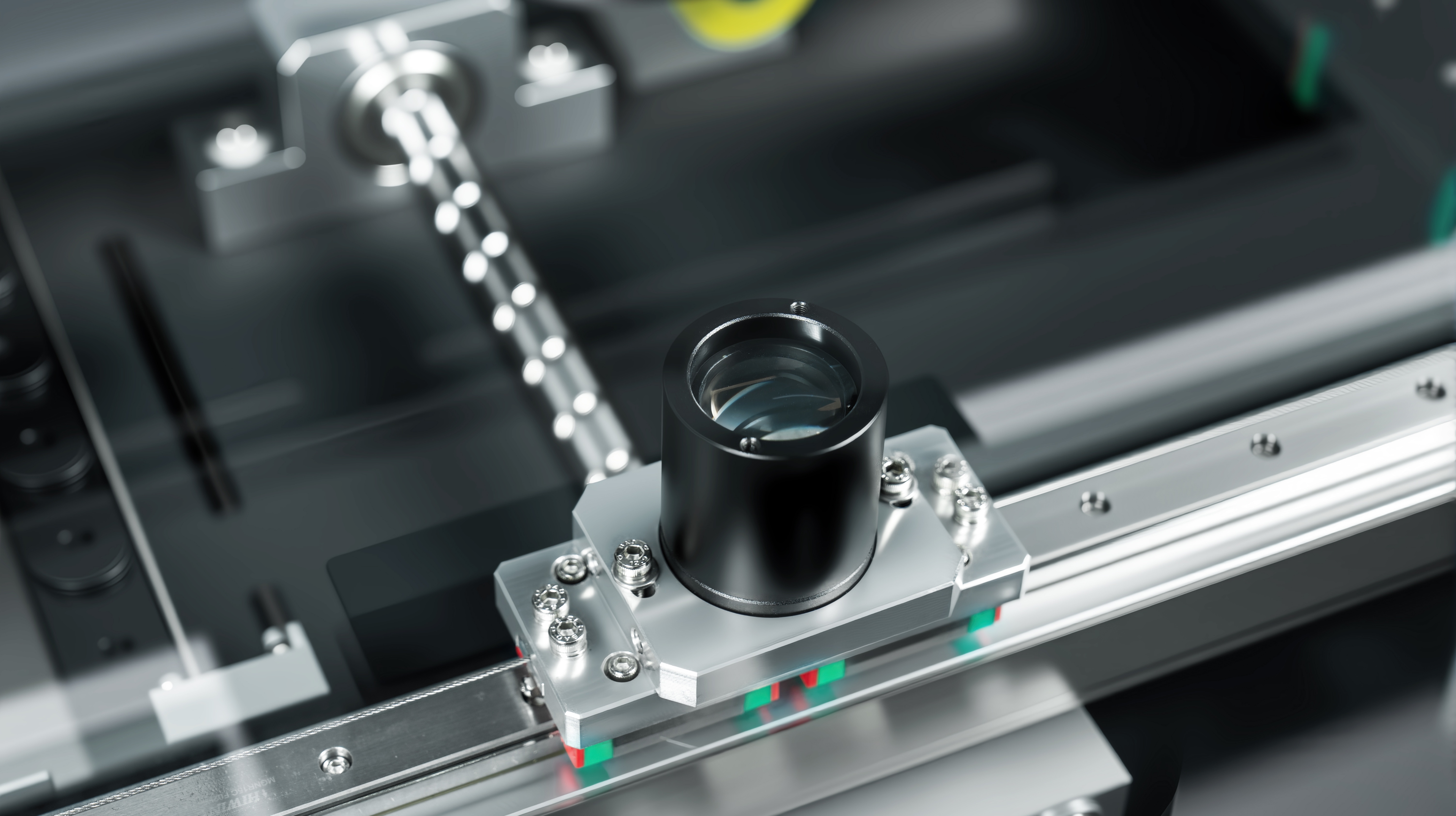

Ferrovia di guida lineare di precisione, vite a sfera della macina e servomotore CA assicurano la stabilità della precisione di posizionamento
Fotocamera digitale Giga a colori ad alta definizione da 2M pixel per una chiara osservazione e una misurazione stabile
6.5x obiettivo ottico ad alta definizione con zoom automatico preciso e calibrazione rapida dei pixel

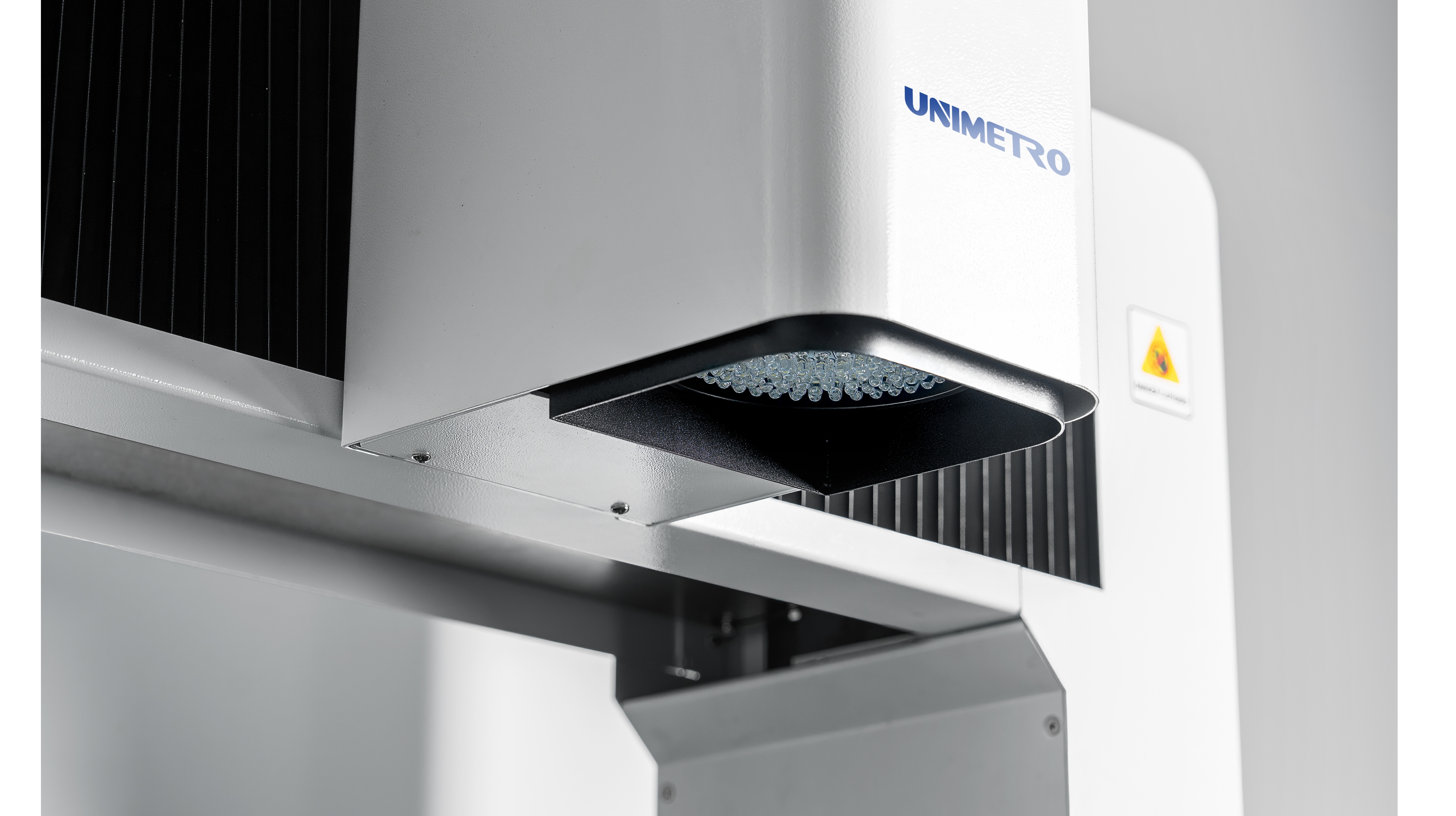

Fonte luminosa di superficie a LED programmabile a 5 anelli e 8 zone con sistema di sorgente luminosa di contorno LED parallelo alla trasmissione e regolazione intelligente della luminosità a 256 livelli
Controllo CNC a tutto asse con servomotore a circuito chiuso a corrente alternata

Multi-sensore opzionale per la misurazione 3D

Lo strumento di misurazione della visione di tipo portale di serie HE può essere dotato di una varietà di sensori 3D per una misurazione composta 2D/3D completa.Può anche essere dotato di sensori senza contatto come sonda e laser. Supporta la serie completa di supporti di sonda RENSHAW, consentendo agli utenti di completare la trasformazione automatica di misurazione su scala completa su un dispositivo, migliorando notevolmente la produttività.

Informazioni sulle società

I nostri clienti e agenti

Domande frequenti

Q1: Lei è una fabbrica o una società commerciale?

R1: Siamo una fabbrica e vi diamo la risposta più veloce in 24 ore.

D2: In cosa si occupa principalmente la vostra azienda?

A2: Produciamo principalmente la macchina di misurazione Vision, la macchina di misurazione Coordinate, le attrezzature CMM e VMM, ecc.

Q3: Come scegliere la specifica appropriata?

A3: purché ci dica la varietà e le dimensioni del prodotto da misurare, il nostro team professionale vi consiglierà di misurare strumento di specifiche adeguate.

Q4: Accettate il servizio personalizzato?

A4: Siate sicuri! possiamo fornire non solo macchine tipiche, ma anche le macchine personalizzate per le esigenze del cliente.

Q5: Qual è il periodo di garanzia?

A5: Il nostro periodo di garanzia del prodotto è di 1 anno. La qualità del nostro prodotto è molto stabile e abbiamo migliorato molto alcune parti che si rompono. Puoi essere sicuro della qualità del nostro prodotto.

Prodotto Tag:

Luogo di origine:	Guangdong, Cina
Marca:	UNIMETRO
Certificazione:	CE,ISO
Numero di modello:	serie di cavalli vapore

Quantità di ordine minimo:	1 set
Prezzo:	negoziabile
Imballaggi particolari:	Cassa in legno + pacchetto vuoto
Tempi di consegna:	15 ~ 20 giorni
Termini di pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione:	5 set al mese
