Informazioni dettagliate

Nome del prodotto:	Macchina di misura di visione	Rnge di misurazione:	30020200mm
Precisione:	2,5+l/200um	Ripetibilità:	2.5um
Modalità di controllo:	Controllo di moto completo del fine-ciclo di CNC	ccd:	Colore industriale 1/3" telecamera CCD
Lente:	Zoom ammaccato manuale 0,7 - 4.5X (zoom di Navitar per opzione)	Risoluzione della scala lineare:	0.5um
Alimentazione elettrica:	il CA 50Hz, terra di 220V±10% di ohm resistance≦4 dovrebbe essere richiesto	Modalità operativa:	Controllo intelligente integrato (leva di comando, topo, tastiera)
Evidenziare:	macchina di misurazione di visione , sistema di misura di visione , Macchina completamente automatica di misura di visione

Descrizione di prodotto

Macchina di misurazione della visione CNC completamente automatica per il controllo della qualità della misurazione 3D

La macchina di misurazione della visione CNC è uno strumento utilizzato per misurare con precisione le dimensioni fisiche, con precisione fino al livello micron.apparecchio di misurazione visiva uno strumento di misurazione ottica che utilizza la fotocamera per catturare l'immagine del pezzo di lavoro, analizzare il pixel dell'immagine e calcolare la dimensione 2D con il software di misura.

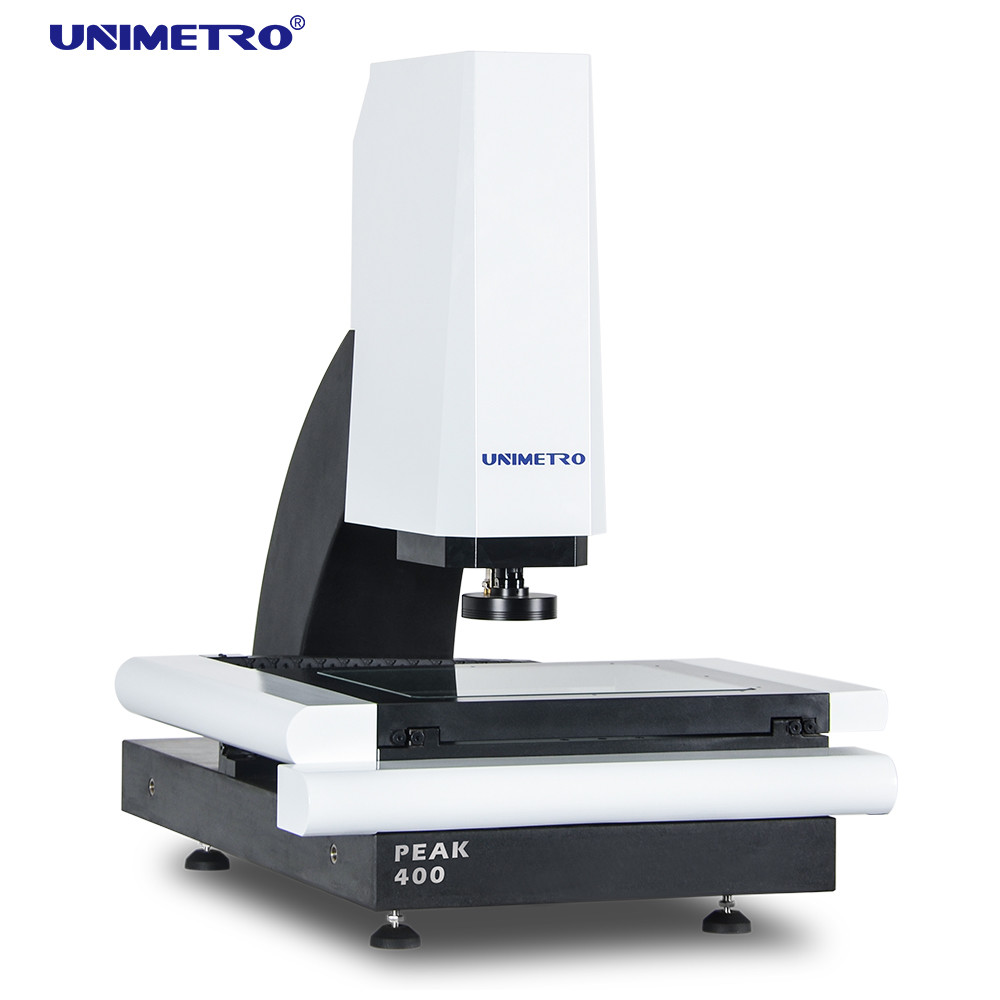

La macchina di misurazione della visione CNC è un potente dispositivo di misurazione delle dimensioni progettato per il processo di controllo della qualità della produzione di massa.È configurato con un potente software che rende programmabile il processo di misuraLa macchina di misurazione CNC di serie PEAK è un modello economico di visione CNC completamente automatica sviluppato da UNIMETRO.

Il design semplice e integrato ci consente di costruire la macchina con costi inferiori, mantenendo nel frattempo l'elevata precisione di misura e le migliori prestazioni.Gli utenti sono in grado di godere del vantaggio dell'alta efficienza e risparmio dei costi di lavoro da una macchina di misurazione visione CNC completa con un prezzo molto basso.

Configurazione hardware

Scale lineari a 3 assi con risoluzione di 0,5 mm
Funzione di messa a fuoco automatica
¢ Fase di lavorazione in alluminio e anodizzazione dura

Compatibile con la sonda tattile Renishaw (opzionale)

3 anelli 8 sezione LED anello luce controllo software e programmabile

◉ Parallel light path LED contour light software control and programmable

Il sensore di spostamento della fibra confocale (opzionale)

¢ Guida lineare HIWIN

- controllo motorizzato dell'asse Z

¢ Box di controllo integrato del nucleo

Camera CCD di qualità industriale

- generatore manuale di impulsi per il controllo del movimento dell'asse Z

Con indicatori laser per posizionamento e messa a fuoco ausiliari (opzionale)

Lenti zoom manuali con dentatura da 0,7-4,5X con sensore di feedback del segnale di ingrandimento

Applicazione

1) L'apparecchiatura di misurazione delle immagini della serie PEAK è compatibile con l'intera linea di sensori di misurazione a fibra Omron, che offre; maggiore possibilità di esigenze di misurazione precise.

2) Misure stabili di superfici inclinate o curve
3) Misure stabili di diversi tipi di materiali
4) Misure stabili di superfici lisce o grossolane

5) L'apparecchiatura di misurazione delle immagini della serie PEAK è compatibile con la sonda tattile Renishaw come configurazione opzionale.
6) Il software è in grado di calcolare lo spostamento tra la lente ottica e la sonda tattile, assicurandosi che tutti i risultati di misurazione siano all'interno di un unico sistema di coordinate.I risultati delle misurazioni possono essere presentati sotto forma di disegni 3D per la reverse engineering.

Funzioni software

Il software UNIMETRO INSPECT3D è dotato di un'interfaccia utente facile da usare, facile da imparare, funzionalità potente, consente agli utenti di ottenere misurazioni rapide e precise.

Il software offre interfaccia utente completa in lingua inglese, consente anche lo sviluppo di nuove lingue.

Input file CAD e misura

¢ Misurazione di matrici e macro di parti

️ messa a fuoco automatica e misurazione dell'altezza

La funzione di navigazione aiuta a localizzare rapidamente

Funzione di misurazione geometrica potente

¢ Rapporti di dati multipli e funzione di uscita grafica dei dati

Programma utente flessibile

Creare elementi di riferimento

Funzione di rilevamento dei bordi

Supporto di più accessori esterni

Calcolo automatico delle tolleranze geometriche degli elementi

Misurare la produzione complessa in modo rapido e conveniente

Parametri

Modello	PEAK 300	PEAK 400
Dimensione ((mm) ((LWH)	8506501060	10008001080
Distanza di misura (mm) (XYZ)	300200200	400300200
Accuratezza ((μm)	3+L/200	3+L/200
Ripetibilità ((μm)	3	3
Peso ((kg)	120	150
Fotocamera	Fotocamera CCD analogica di grado industriale e scheda video SV2000E
Lenti	Lente zoom manuale con dentatura 0,7-4,5X / 0,7-4,5X lente zoom manuale con feedback del segnale (Optional) / lente zoom automatico (Optional)
Ingrandimento	18-188X (diversa combinazione di fotocamera e obiettivo porta a differenti gamma di ingrandimento
VdP	8.1-1.3mm (una diversa combinazione di fotocamera e obiettivo porta a una diversa gamma di FOV)
Distanza di lavoro	108 mm
Risoluzione delle scale lineari	0.0005 mm
Illuminazione	3 anelli programmabili, 8 sezioni di luce a anello superficiale, luce di contorno parallela programmabile

Informazioni sulle società

Il nostro cliente e agente

Domande frequenti
D1: Lei è una fabbrica o una società commerciale?
R1: Siamo una fabbrica e vi diamo la risposta più veloce in 24 ore.
D2: In cosa si occupa principalmente la vostra azienda?
R2: Produciamo principalmente la macchina di misurazione Vision, la macchina di misurazione Coordinate, le apparecchiature CMM e VMM, ecc.
Q3: Come scegliere la specifica appropriata?
A3: purché ci dica la varietà e le dimensioni del prodotto da misurare, il nostro team professionale vi consiglierà di misurare strumento di specifiche adeguate.
Q4: Accettate il servizio personalizzato?
A4: Siate sicuri! possiamo fornire non solo macchine tipiche, ma anche le macchine personalizzate per le esigenze del cliente.
Q5: Qual è il periodo di garanzia?
A5: Il nostro periodo di garanzia del prodotto è di 1 anno. Potete essere sicuri della qualità del nostro prodotto.

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	UNIMETRO
Certificazione:	CE,ISO
Numero di modello:	ULTRA

Quantità di ordine minimo:	1
Prezzo:	Discussible
Imballaggi particolari:	Cassa di legno
Tempi di consegna:	10 ~ 20 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	20 al mese
