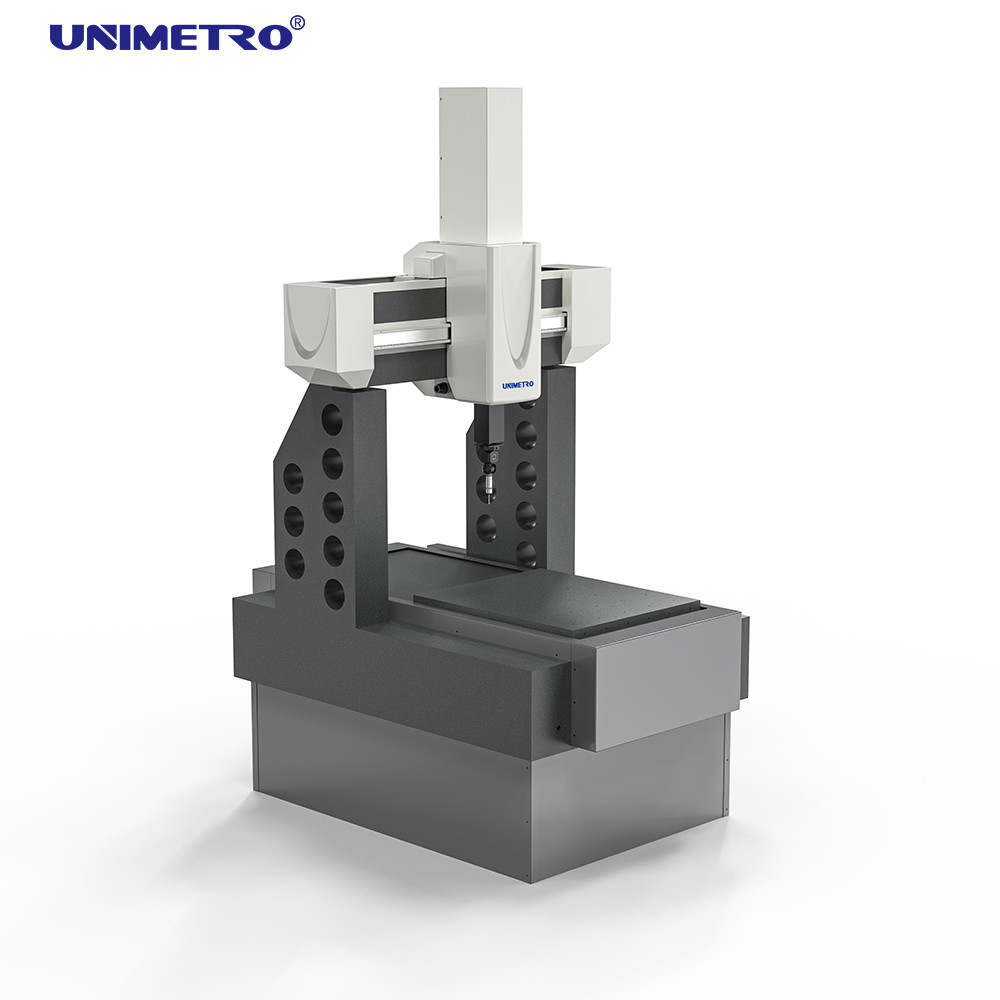

Macchina di misura a coordinate 3D automatizzata OEM per confronto CAD con righello a grata ad alta precisione

La macchina di misura a coordinate 3D a ponte adotta un design semplificato, offrendo un'eccezionale convenienza per le applicazioni di lavorazione di precisione. Ideale per i requisiti di test in elettronica, stampi, elettrodomestici, piccole parti automobilistiche e componenti aeronautici.

La piattaforma di lavoro in granito funge da base per la macchina di misura a coordinate 3D, con tutti e tre gli assi costruiti in materiale di granito. Ciò fornisce proprietà prive di stress, antiruggine e resistenti alla corrosione con un basso coefficiente di espansione termica e una minima deformazione indotta dalla temperatura. Riduce efficacemente le vibrazioni della macchina e migliora le prestazioni complessive.

Presenta una trasmissione a frizione su tutti e tre gli assi con un sistema di trasmissione stabile "a deviazione autocorrettiva". La struttura "fissa + micro sospensione" garantisce una trasmissione parallela alla guida, mantenendo stabilità di precisione e coerenza di movimento. Fornisce una protezione avanzata contro le collisioni per un funzionamento più sicuro.

Utilizza righelli a griglia ad alta precisione Renishaw con risoluzione da 0,1 µm a 20 nm. La reputazione globale di Renishaw garantisce qualità e un servizio post-vendita affidabile per tutti i componenti del sistema di coordinate.

La macchina di misura a coordinate 3D della serie Helium è specificamente progettata per le industrie di prodotti di piccole e medie dimensioni, stampi e prodotti elettronici. Disponibile in dimensioni personalizzabili in base ai requisiti del cliente. Caratteristiche di design leggero, installazione rapida e nessun requisito di fondazione.

Rational-DMIS è un pacchetto software completo integrato per la misurazione 3D sviluppato con usabilità intuitiva per principianti e funzionalità avanzate. Costruito con un kernel DMIS nativo conforme allo standard ISO 22093:2003, stabilisce lo standard per il software di misurazione CMM.

Testina manuale MH20I di RENISHAW (Manuale)

• Asse di indicizzazione A: 0°~90° Distanza di passo: 15°
• Asse di indicizzazione B: ±180° Distanza di passo: 15°
• Orientamento di misurazione spaziale: 168 volte
• Ripetibilità posizionale: 1,5 µm

Testine motorizzate PH20MT di RENISHAW

• Ripetibilità di posizione: +0,5 µm
• Passi di posizionamento: illimitati
• Asse di rotazione: 360°
• Asse oscillante: 0°-115°
• Numero totale di posizioni: innumerevoli
• Temperatura operativa: 10-40°C

PH10T di RENISHAW

Compatibile con qualsiasi sonda con interfaccia filettata M8 e asta di prolunga (allungamento massimo consentito fino a 300 mm).

Utilizzato principalmente per la misurazione di armadi, telai, ingranaggi, camme, viti senza fine, viti senza fine, pale, curve e superfici curve nei settori della meccanica, automobilistico, aeronautico, militare, arredamento, prototipi di utensili e altri settori di piccole e medie dimensioni e stampi.

Applicabile anche nelle industrie dell'elettronica, della ferramenta e della plastica per il rilevamento preciso delle dimensioni, della forma e delle tolleranze di forma del pezzo. Capace di ispezione dei pezzi, misurazione della forma e attività di controllo di processo.
