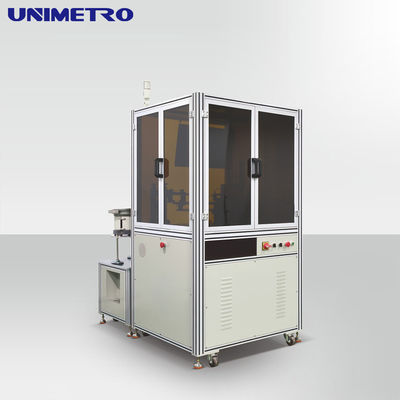

Metrologia di precisione e macchina di selezione per i difetti di angolazione e dimensione degli accessori di alimentazione
Controllo visivo automatico completo e macchina di smistamento per la misurazione con commutatore
L'apparecchiatura di ispezione visiva è un sistema automatico di misurazione e screening ad alta precisione che integra software di misurazione della visione, telecamere industriali CCD, componenti meccanici,computer industriali, sistemi elettrici e funzioni di soffiatura delle valvole solenoidi.
Attraverso sistemi di alimentazione automatizzati (alimentatori vibratori, manipolatori, trasportatori), i pezzi di lavoro vengono trasportati singolarmente alla stazione di rilevamento per l'imaging ad alta velocità.Il software di ispezione visiva esegue quindi una valutazione e un calcolo completiInfine, le valvole elettromagnetiche dirigono i componenti classificati in contenitori appropriati.conseguimento di una completa funzionalità di ispezione e screening della qualità.
Capacità di rilevamento
- Misurazione delle dimensioni del pezzo
- Determinazione dei difetti di aspetto
- Riconoscimento del colore e identificazione dei difetti
- Riconoscimento ottico dei caratteri (OCR) e rilevazione dei difetti
- Riconoscimento e verifica dei codici a barre
- Riconoscimento di marcature e codici con rilevamento difetti
Vantaggi dell'ispezione
La misurazione senza contatto evita danni al pezzo
Alta precisione di rilevamento fino a 0,001 mm
Velocità di lavorazione rapida: 5000 pezzi al minuto
Miglioramento dell'efficienza complessiva dell'impresa
Risparmio significativo di manodopera e materiali
Funzionamento completamente automatizzato, stabile e affidabile
Miglioramento della competitività delle imprese
Campi di applicazione
Ampiamente utilizzato in telefoni cellulari, prodotti elettronici, hardware di precisione, stampaggio ad iniezione, produzione industriale, produzione automobilistica, lavorazione meccanica, metallurgia delle polveri, nuova energia,componenti elettrici, elettrodomestici, tessili, beni di consumo, trasformazione alimentare, dispositivi medici, prodotti farmaceutici, industria militare e aerospaziale.
Sistema di ispezione visiva
Il nostro software di ispezione visiva sviluppato in modo indipendente rappresenta oltre un decennio di continuo perfezionamento.Manteniamo vantaggi tecnologici all'avanguardia attraverso miglioramenti e aggiornamenti continui.
Il software comprende oltre 2000 funzioni tra cui analisi dei difetti, valutazione del colore, misurazione dimensionale, rilevamento delle perdite di rame e funzionalità OCR.Questo sistema di controllo della qualità completa supporta la rilevazione rapida dei prodotti in oltre 100 settori.
Tra le caratteristiche chiave del sistema figurano la programmazione di classi per un massimo di 32 categorie, la capacità di elaborazione di più pezzi, la capacità di produzione di 5000 pezzi al minuto, la precisione fino a 1 μm,Automazione completa dal rilevamento all'imballaggio, software intelligente con interfaccia user-friendly, opzioni di simulazione dei dati, elaborazione avanzata dei grandi lotti di dati e integrazione dei sistemi ERP.
Determinazione dei difetti di aspetto

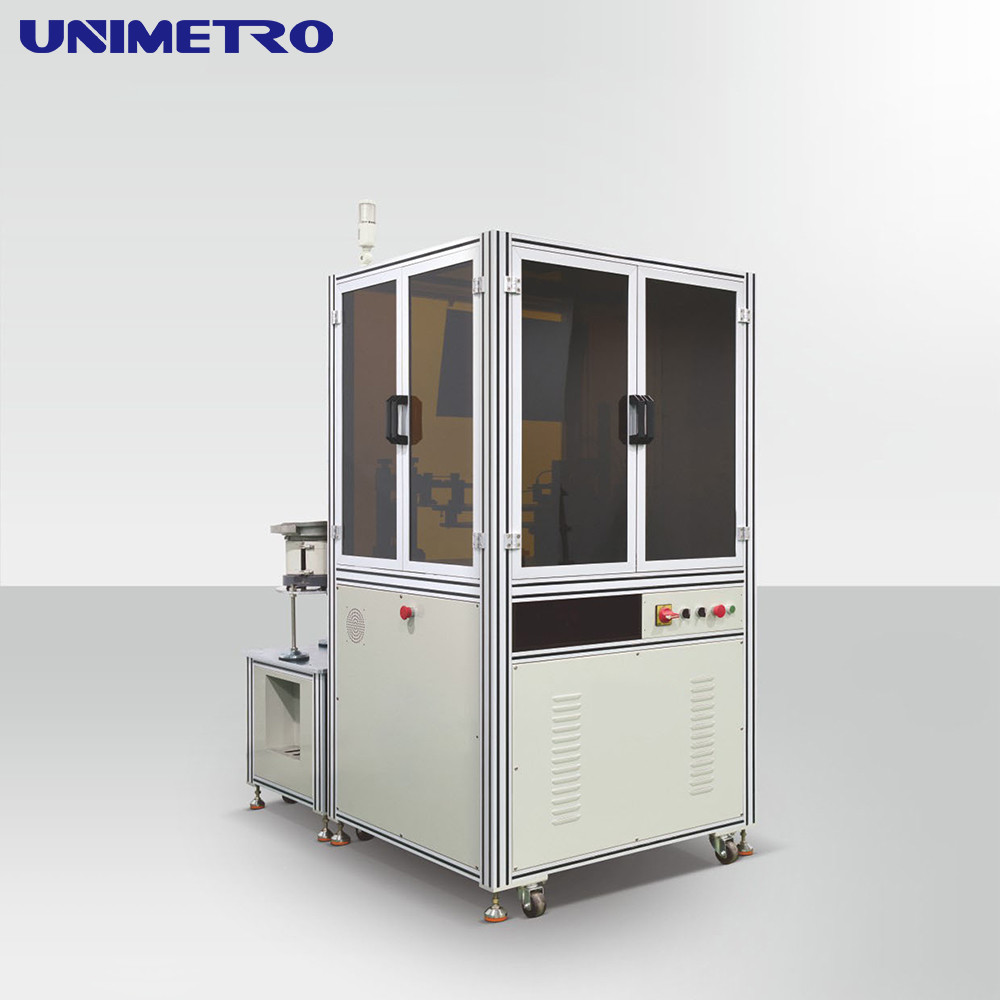

Apparecchiature per l'ispezione visiva del commutatore
Le apparecchiature di ispezione visiva dei commutatori UNIMETRO forniscono soluzioni efficaci per vari difetti di aspetto e problemi di qualità dimensionale nei processi di fabbricazione dei commutatori.Il sistema esegue l'ispezione visiva automatica dei difetti di aspetto e delle dimensioni del commutatore, generando in modo intelligente rapporti di ispezione completi.
Questa tecnologia consente ai produttori di commutatori di ottimizzare i processi di produzione, ridurre i costi operativi e garantire una qualità dei prodotti costantemente perfetta.
Prodotti compatibili
Prodotti finiti per commutatori, componenti semilavorati, gusci di rame, fogli di mica, manicotti, componenti di bakelite, segmenti, commutatori in miniatura e componenti correlati.
Specifiche tecniche
Dimensioni: 900×1000×1800 mm (L×W×H)
Peso: 300 kg
Caratteristiche chiave
Detezione automatica dei difetti di aspetto e delle dimensioni
Controllo completo di tutti gli elementi di controllo contemporaneamente
Alta versatilità: un singolo dispositivo supporta più prodotti di commutatore
Detezione di difetti di aspetto dei commutatori leader nel settore
Velocità di rilevamento: 800 pezzi al minuto
Accuratezza di rilevamento: 0,001 mm
Classificazione e classificazione automatiche dei prodotti buoni/defettivi
L'alimentazione automatica con tramoggia riduce l'intervento manuale
Componenti ottici importati di qualità superiore dalla Germania, dal Giappone e dall'Italia
Rapporti di prova intelligenti per il miglioramento dei processi di produzione
Funzionamento facile da usare: utilizzo indipendente dopo 1-2 giorni di addestramento
Capacità di funzionamento continuo 24 ore su 24, 7 giorni su 7
Parametri di rilevamento
| Componente |
Parametri di rilevamento |
| Cricca |
Aggancio corto, aggancio lungo, angolo dell'aggancio, numero di agganci, agganci storti, agganci rotti, agganci difettosi, agganci allungati, agganci concavi, difetti della superficie dell'aggancio, difetti interni dell'aggancio a 360° |
| Aggancio interno |
Diametro interno del gancio anteriore/posteriore, diametro esterno del gancio esteso, ganci storti, ganci adesi a parete, ganci non appiattiti, borse di gancio spaccate |
| Scatena laterale |
Larghezza di scanalatura, profondità di scanalatura, angoli tra le scanalature, angoli tra gancio e scanalatura, scanalature difettose, sbuffi di scanalatura, difetti di tacca |
| Scatena di posizionamento inferiore |
Numero di slot, interferenze di bakelite, disallineamento tra slot e cuciture, rilevamento di materiali estranei |
| Superficie esterna |
Diametro esterno, altezza di rotazione, difetti della superficie della coda, difetti delle pareti laterali a 360° |
| Bakelite |
Altezza della bakelita, eccessivo spessore del fondo, bakelita superiore/inferiore incompleta, staccamento della bakelita, difetti, perdite di rame, blocco del foro interno |
| Altri |
Altezza totale, diametro esterno, dimensioni del gradino |
Informazioni sulle società
I nostri clienti e agenti
Domande frequenti
Q1: Lei è una fabbrica o una società commerciale?
R1: Siamo una fabbrica e forniamo risposte entro 24 ore.
D2: in cosa si specializza la vostra azienda?
R2: Produciamo principalmente macchine per la misurazione della visione, macchine per la misurazione delle coordinate, apparecchi CMM e VMM e attrezzature di misurazione di precisione correlate.
Q3: Come scegliere la specifica appropriata?
R3: Il nostro team professionale consiglierà strumenti di misurazione adeguati in base alla varietà del prodotto e alle esigenze dimensionali.
Q4: Accettate servizi personalizzati?
R4: Assolutamente! Forniamo sia macchine standard che soluzioni personalizzate su misura per le esigenze specifiche del cliente.
Q5: Qual è il periodo di garanzia?
R5: I nostri prodotti hanno una garanzia di 1 anno. Manteniamo un'eccezionale stabilità della qualità del prodotto con miglioramenti significativi dei componenti durevoli, garantendo prestazioni affidabili.
