Descrizione di prodotto

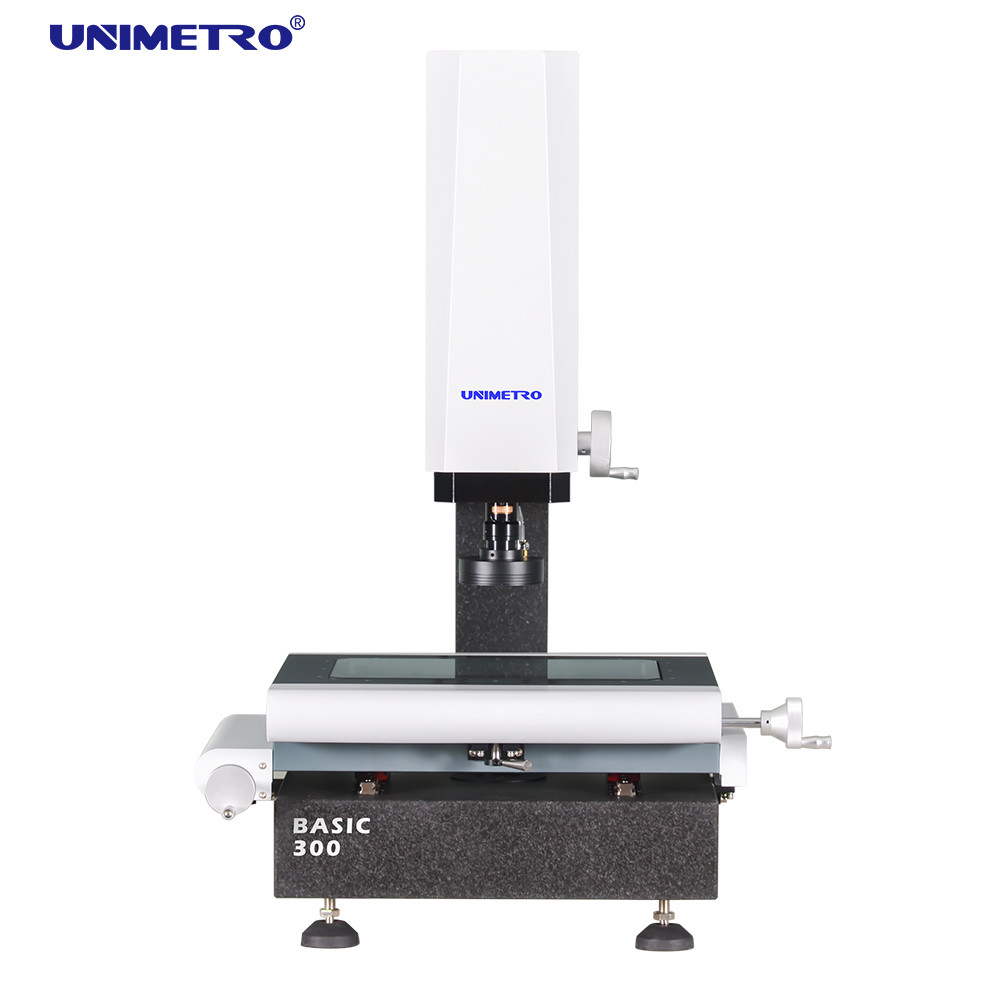

Macchina di misura video per strumenti ottici manuali per misurazioni 2D

La macchina di misurazione della visione è uno strumento utilizzato per la misurazione accurata delle dimensioni fisiche, precisione fino al livello del micron, che è uno strumento di misura ottico che utilizza la fotocamera per catturare l'immagine del pezzo da lavorare, analizzare il pixel dell'immagine e calcolare la dimensione 2D con il software di misurazione.
La macchina di misurazione visiva della serie BASIC è progettata e sviluppata da UNIMETRO, che è un modello popolare adatto per la maggior parte delle applicazioni di misurazione dimensionale 2D accurate e per gli utenti finali di diversi settori, come stampi, elettronica, semiconduttori, iniezione plastica, prodotti 3C, assistenza medica, aviazione... ecc. È uno strumento importante utilizzato nel processo di controllo della qualità dei prodotti, garantendo l'accuratezza delle dimensioni dei prodotti e rendendoli più competitivi.
La serie BASIC VMM è il modello più comune per la maggior parte delle fabbriche che producono pezzi accurati. È adatto per applicazioni di misurazione di campioni di piccole quantità. Il controllo manuale a 3 assi, con software user friendly, consente all'operatore di gestire l'utilizzo della macchina in tempi molto brevi.

Elementi		BASE 200
Dimensione (millimetro) (LLA)		550X540X830
Campo di misura (mm) (XYZ)		200100150
Precisione (μm)		2,5+L/200
Ripetibilità (μm)		2.5
Peso (chilogrammo)		140
Immagine e misurazione	CCD	Fotocamera digitale HD da 1,2 milioni di pixel
	Obiettivo zoom	Obiettivo zoom manuale 0,7-4,5X(Opzionale: lente elettronica di feedback del segnale di ingrandimento)
	Ingrandimento	18-195X(A seconda dei diversi modelli di fotocamere opzionali, l'ingrandimento cambierà di conseguenza; l'ingrandimento effettivo è soggetto ai dati misurati)
	FOV	8,1~1,3 mm (il FOV cambierà in base ai diversi schemi di corrispondenza della fotocamera e dell'obiettivo. Il campo visivo FOV effettivo è soggetto ai dati misurati)
	Distanza di lavoro	90 mm
Risoluzione su scala lineare		0,5μm
Sistema di guida		Controllo manuale degli assi X/Y/Z
sistema di illuminazione		Luce di superficie ad anello a 8 sezioni LED programmabile, luce parallela nella parte inferiore del LED (opzionale: luce coassiale)

Funzioni del software
Il software UNIMETRO INSPECT3D è dotato di un'interfaccia utente intuitiva, facile da apprendere, con funzioni potenti, che consente agli utenti di ottenere misurazioni rapide e precise. Il software offre un'interfaccia utente completa in lingua inglese e consente inoltre lo sviluppo di nuove lingue.

Applicazione


RICAMBI AUTO	MUFFA	HARDWARE	COMPONENTE ELETTRONICA

Informazioni aziendali

Il nostro cliente e agente

Domande frequenti
Q1: sei una fabbrica o una società commerciale?
A1: Siamo una fabbrica e ti forniamo la risposta più rapida entro 24 ore.
Q2: In cosa opera principalmente la tua azienda?
A2: Produciamo principalmente macchine di misura per la visione, macchine di misura a coordinate, dispositivi CMM e VMM, ecc.
Q3: Come scegliere la specifica appropriata?
A3: Se ci comunichi la varietà e la dimensione del prodotto da misurare, il nostro team di professionisti ti consiglierà uno strumento di misura con specifiche adeguate.
Q4: accetti un servizio personalizzato?
A4: Assicurati! Possiamo fornire non solo macchine tipiche, ma anche macchine personalizzate in base alle esigenze del cliente.
Q5: qual è il periodo di garanzia?
A5: Il periodo di garanzia del nostro prodotto è di 1 anno. La qualità dei nostri prodotti è molto stabile e lo abbiamo fatto migliorato molto su alcune parti fragili. Puoi essere certo della qualità dei nostri prodotti.

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	UNIMETRO
Certificazione:	CE,ISO
Numero di modello:	Di base

Quantità di ordine minimo:	1
Prezzo:	Discussible
Imballaggi particolari:	contenitore di caso
Tempi di consegna:	7 giorni di lavoro
Termini di pagamento:	T/T
Capacità di alimentazione:	10 al mese
