Sistema di misura visiva con ampio raggio d'azione ed alta precisione per l'ispezione dimensionale

Sistema di misurazione visiva ad alta precisione ad ampio raggio per la misurazione dimensionale

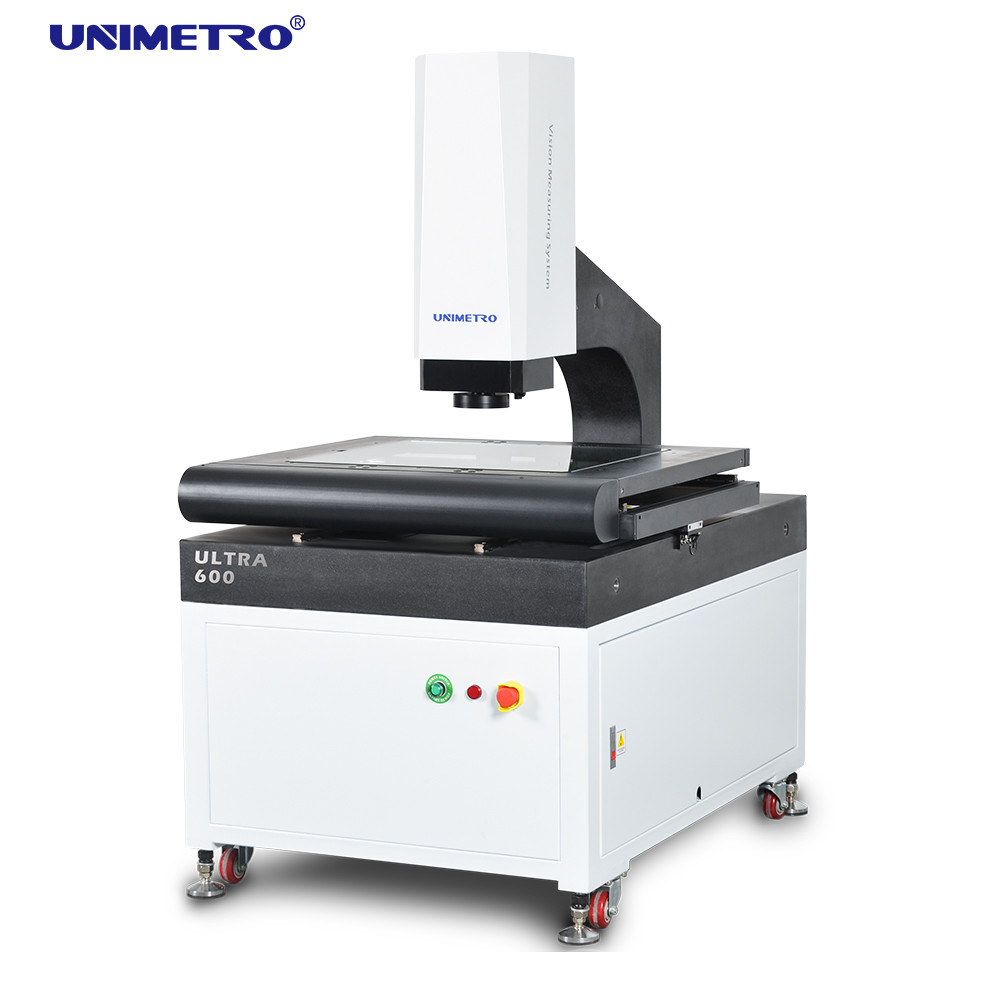

Il sistema di misurazione visiva della serie ULTRA è una macchina di misurazione visiva completamente automatica ad alta precisione a sbalzo sviluppata per la misurazione GD&T con controllo motorizzato automatico a 3 assi. Dotato di messa a fuoco automatica, controllo automatico dell'illuminazione e movimento automatico della configurazione hardware e software per effettuare la misurazione delle dimensioni lineari e geometriche in modo rapido e preciso.

Caratteristiche

◆ Controllo dei dettagli di qualità

Ø Base e colonna in granito, eccellente stabilità;

Ø Fase di lavoro in alluminio, rende il controllo del movimento reattivo e flessibile;

Ø Fase di lavoro con lavorazione superficiale ad ossidazione dura antigraffio;

Ø Standard con guida lineare di precisione, vite a ricircolo di sfere e servomotore AC ecc., per garantire la precisione e la stabilità del sistema di movimento;

Ø Il sistema di controllo integrato, integrato con il controllo del movimento e tutto il controllo del segnale come illuminazione e lettura della scala lineare, garantisce che le prestazioni della macchina siano estremamente stabili.

◆ Configurazione ad alte prestazioni

Controllo automatico CNC a tre assi Ø XYZ e posizionamento accurato;
Scala lineare in vetro ad alta precisione Ø 0,1 um per garantire l'accuratezza del posizionamento e l'accuratezza della misurazione del sistema;
Ø Telecamera a colori ad alta risoluzione GIGA per soddisfare le esigenze di osservazione chiara e misurazione accurata;
Obiettivo zoom cliccabile ad alta risoluzione Ø 6,5x, è necessario solo il raddoppio accurato e la correzione dei pixel una volta;
Ø Con illuminazione fredda a LED a 8 divisioni a 5 anelli di superficie programmabile e illuminazione parallela a LED di contorno e regolazione intelligente della luce incorporata, può controllare automaticamente la luminosità nella divisione a 8 e realizzare una regolazione della luminosità a 256 livelli in modo intelligente.

◆ Espandibilità flessibile

ØSono disponibili diversi tipi di sensori senza contatto e sistemi di fissaggio rapido, in grado di soddisfare diversi requisiti di misurazione di diversi clienti
ØLa luce anulare a LED a colori Mavable è disponibile per la serie ULTRA, che rende la serie più flessibile e potente per parti diverse con diversi tipi di materiali o forme, offre un'applicazione di misurazione più potente.
ØGrazie all'espandibilità flessibile della serie ULTRA, è compatibile con tastatori a contatto, sensori di misurazione senza contatto e braccio robot, aumentando notevolmente l'efficienza di misurazione.

Introduzione alle funzioni

-- Il software fornisce funzioni di messa a fuoco accurata, messa a fuoco rapida e misurazione delle immagini e la precisione di ripetizione può raggiungere 3um (oltre 2x ingrandimento ottico).
-- Il software fornisce una varietà di modalità di controllo del movimento per operazioni di posizionamento comode e veloci.
1. Maniglia operativa; 2. Fare clic con il tasto centrale nella finestra dell'immagine; 3. Clic con il tasto centrale nella finestra di disegno; 4. Sposta la finestra dell'elenco degli elementi sull'elemento; 5. Fare clic con il mouse nella finestra di controllo del movimento; 6. Pulsante centrale del mouse nella finestra di scansione; 7. Tasto centrale del mouse nella finestra della mappa; 8. Immettere il valore delle coordinate.
-- Il software fornisce una varietà di funzioni di correzione degli errori di sistema, come: compensazione lineare, compensazione della sezione, compensazione dell'errore di perpendicolarità, compensazione dell'errore di rettilineità dell'asse z, compensazione dell'errore di offset del centro dell'obiettivo, per garantire che la precisione di qualsiasi posizione nel piano XY possa raggiungere 2um.
-- Il software supporta l'aggiunta di una semplice sonda sulla base della misurazione dell'immagine per realizzare misurazioni semplici della dimensione 3D e della tolleranza della linea strutturale.
-- Il software può importare la vista di navigazione, fare clic sul pulsante centrale del mouse e individuare la posizione da testare in modo comodo e rapido.

Parametri

* L misura la lunghezza (mm), la precisione meccanica dell'asse Z e la precisione della messa a fuoco sono correlate alla superficie del pezzo.

* L'ingrandimento è un valore approssimativo, dipende dalle dimensioni del monitor e dalla risoluzione.

* Campo visivo (mm) = (diagonale*orizzontale*verticale)

* L'obiettivo 0,5X o 2X è disponibile opzionale e realizza un ingrandimento dell'immagine: 13X~86X o 52X~344X.

Informazioni aziendali

Il nostro cliente e agente

Domande frequenti
Q1: sei una fabbrica o una società commerciale?
A1: Siamo una fabbrica e ti diamo la risposta più rapida in 24 ore.
Q2: In cosa opera principalmente la tua azienda?
A2: Produciamo principalmente macchine di misura per la visione, macchine di misura a coordinate, dispositivi CMM e VMM, ecc.
Q3: Come scegliere la specifica appropriata?
A3: Se ci comunichi la varietà e la dimensione del prodotto da misurare, il nostro team di professionisti ti consiglierà uno strumento di misura con specifiche adeguate.
Q4: accetti un servizio personalizzato?
A4: Assicurati! Possiamo fornire non solo macchine tipiche, ma anche macchine personalizzate in base alle esigenze del cliente.
Q5: qual è il periodo di garanzia?
A5: Il periodo di garanzia del nostro prodotto è di 1 anno. La qualità dei nostri prodotti è molto stabile e lo abbiamo fatto migliorato molto su alcune parti fragili. Puoi essere certo della qualità dei nostri prodotti.
