Sistema di misurazione dell'utensile laser integrato con kit di fissaggio CMM e tester di diametro automatico per utensili da fresatura

Laser Tool Measuring System Integrated with CMM Fixture Kits and Auto Diameter Tester for Milling Tools
Laser Tool Measuring System Integrated with CMM Fixture Kits and Auto Diameter Tester for Milling Tools Laser Tool Measuring System Integrated with CMM Fixture Kits and Auto Diameter Tester for Milling Tools
Informazioni di base
Luogo di origine: La Cina
Marca: UNIMETRO
Numero di modello: UTD503D
Quantità di ordine minimo: 1
Prezzo: Discussible
Imballaggi particolari: Cassa di legno
Tempi di consegna: lavoro 20 giorni
Termini di pagamento: T/T
Capacità di alimentazione: 10 al mese
Miglior prezzo Contattaci
Informazioni dettagliate
Gamma di misurazione di lunghezza: 60-150mm Gamma di misurazione del diametro: 0,5-25 mm
Accuratezza del diametro: ±0.0015mm Accuratezza di valore di distanza massima: 0,003 mm
Valore del rapporto: Excel Tolleranza che giudica funzione: Incluso
Evidenziare:

dispositivi di tenuta cmm

,

CMM dispositivi

Descrizione di prodotto

Sistema di misurazione dell'utensile laser con kit di fissaggio CMM e tester di diametro automatico
Il tester laser UTD503D per l'errore di diametro dell'utensile di fresatura utilizza una tecnologia di misurazione completamente automatica senza contatto per eliminare gli errori di misurazione umani e prevenire il danneggiamento dell'utensile.I dati di misurazione possono essere trasferiti senza problemi ai sistemi PC per una comunicazione completa.
I tester della serie UTD forniscono capacità di misura rapida, fungendo da potenti strumenti per la fresatura e la misurazione delle trivellazioni.Questa tecnologia migliora la qualità e l'efficienza della produzione riducendo al contempo i costi di produzione complessivi.
Capacità di misura
  • Misurazione del diametro di rotazione massimo per gli utensili da fresatura a una o due lame
  • Misurazione del diametro esterno massimo per gli utensili di fresatura a doppia lama
  • Valori di deflusso del diametro dello strumento e misurazione differenziale dell'altezza della lama
  • Calcolo del diametro massimo, diametro minimo e diametro medio
  • Misurazione del valore di arrotondamento e del corpo dello strumento
  • Misurazione completa del diametro in soli 3 secondi

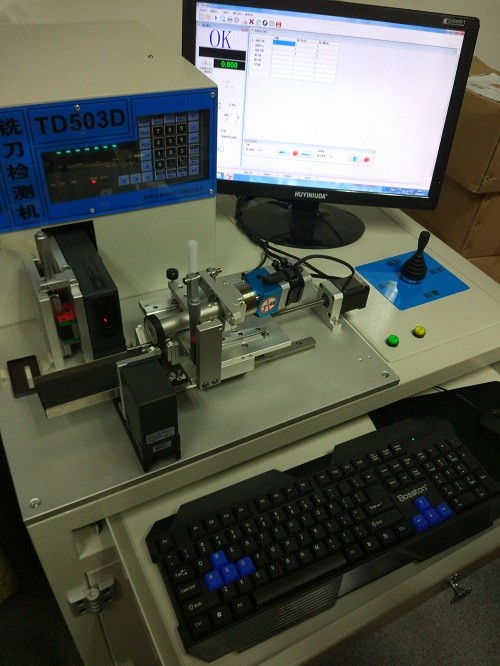

Sistema di misurazione dell'utensile laser integrato con kit di fissaggio CMM e tester di diametro automatico per utensili da fresatura 0
Configurazione standard
  • Fase di lavoro di controllo automatico della serie TD
  • Testatore laser giapponese ad alta precisione
  • Strumenti di fresatura e perforazioni per software di misura
  • Sistema PC industriale
  • Software di controllo e di uscita dei dati
  • Sistema di motore a passo
  • Guida lineare HIWIN
  • supporto in ceramica ad alta precisione di tipo V

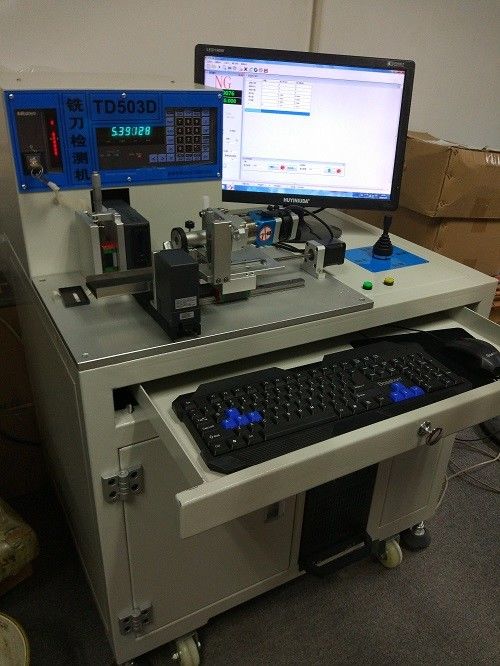

Sistema di misurazione dell'utensile laser integrato con kit di fissaggio CMM e tester di diametro automatico per utensili da fresatura 1
Parametri tecnici
Misurazione della lunghezza 60-150 mm
Misurazione del diametro 0.5-25 mm
Accuratezza del diametro ± 0,0015 mm
Accuratezza del valore di scarico 0.003 mm
Altre caratteristiche programmazione utente, uscita Excel, punti di misura programmabili, misurazione del flusso di diametro sincrono, velocità di rotazione dell'utensile programmabile, velocità di movimento di misura programmabile,funzione di valutazione della tolleranza
Informazioni sulle società
Sistema di misurazione dell'utensile laser integrato con kit di fissaggio CMM e tester di diametro automatico per utensili da fresatura 2 Sistema di misurazione dell'utensile laser integrato con kit di fissaggio CMM e tester di diametro automatico per utensili da fresatura 3 Sistema di misurazione dell'utensile laser integrato con kit di fissaggio CMM e tester di diametro automatico per utensili da fresatura 4 Sistema di misurazione dell'utensile laser integrato con kit di fissaggio CMM e tester di diametro automatico per utensili da fresatura 5
I nostri clienti e agenti
Sistema di misurazione dell'utensile laser integrato con kit di fissaggio CMM e tester di diametro automatico per utensili da fresatura 6 Sistema di misurazione dell'utensile laser integrato con kit di fissaggio CMM e tester di diametro automatico per utensili da fresatura 7
Domande frequenti
Q1: Lei è una fabbrica o una società commerciale?
R1: Siamo una fabbrica e forniamo risposte entro 24 ore.
D2: Cosa produce principalmente la vostra azienda?
R2: Siamo specializzati in macchine di misurazione della visione, macchine di misurazione delle coordinate e apparecchiature CMM e VMM.
Q3: Come scegliere la specifica appropriata?
R3: Il nostro team professionale raccomanderà strumenti di misura idonei in base alla varietà del prodotto e alle esigenze di misura.
Q4: Accettate il servizio personalizzato?
R4: Sì, forniamo macchine standard e soluzioni personalizzate su misura per le esigenze specifiche del cliente.
Q5: Qual è il periodo di garanzia?
R: I nostri prodotti sono dotati di una garanzia di 1 anno. Abbiamo aumentato la durata dei componenti critici per garantire l'affidabilità e la qualità del prodotto.
