Testina di lettura per righe graduate con risoluzione effettiva di 20 nm / Encoder ottico di alta precisione

Grating Ruler Reading Head with 20nm Effective Resolution / High-Precision Optical Encoder

Informazioni di base

Luogo di origine:	Dongguan
Marca:	UNIMETRO
Numero di modello:	RU2

Quantità di ordine minimo:	1
Prezzo:	Discussible
Imballaggi particolari:	Scatola

Miglior prezzo Contattaci

Informazioni dettagliate

Misurare:	L36mmL16,4mmA14,3mm	Pece:	20um
Peso:	Testa di lettura: 15 g, cavo: 35 g/m	Segnale:	TTL differenziale o SinCos 1Vpp
Precisione:	+-5um	Risoluzione:	TTL differenziale 5um,1um,0.5um,0.2um,100nm,50nm,20nm
Errore di suddivisione elettronica:	<40nm	Velocità massima:	12 m/s(È correlato alla risoluzione e alla frequenza di clock minima del contatore)
Massima accelerazione:	35 g	Fare riferimento alla precisione di ripetizione unidirezionale all'origine:	1lsb
Evidenziare:	scala digitale lineare , codificatore lineare ottico

Descrizione di prodotto

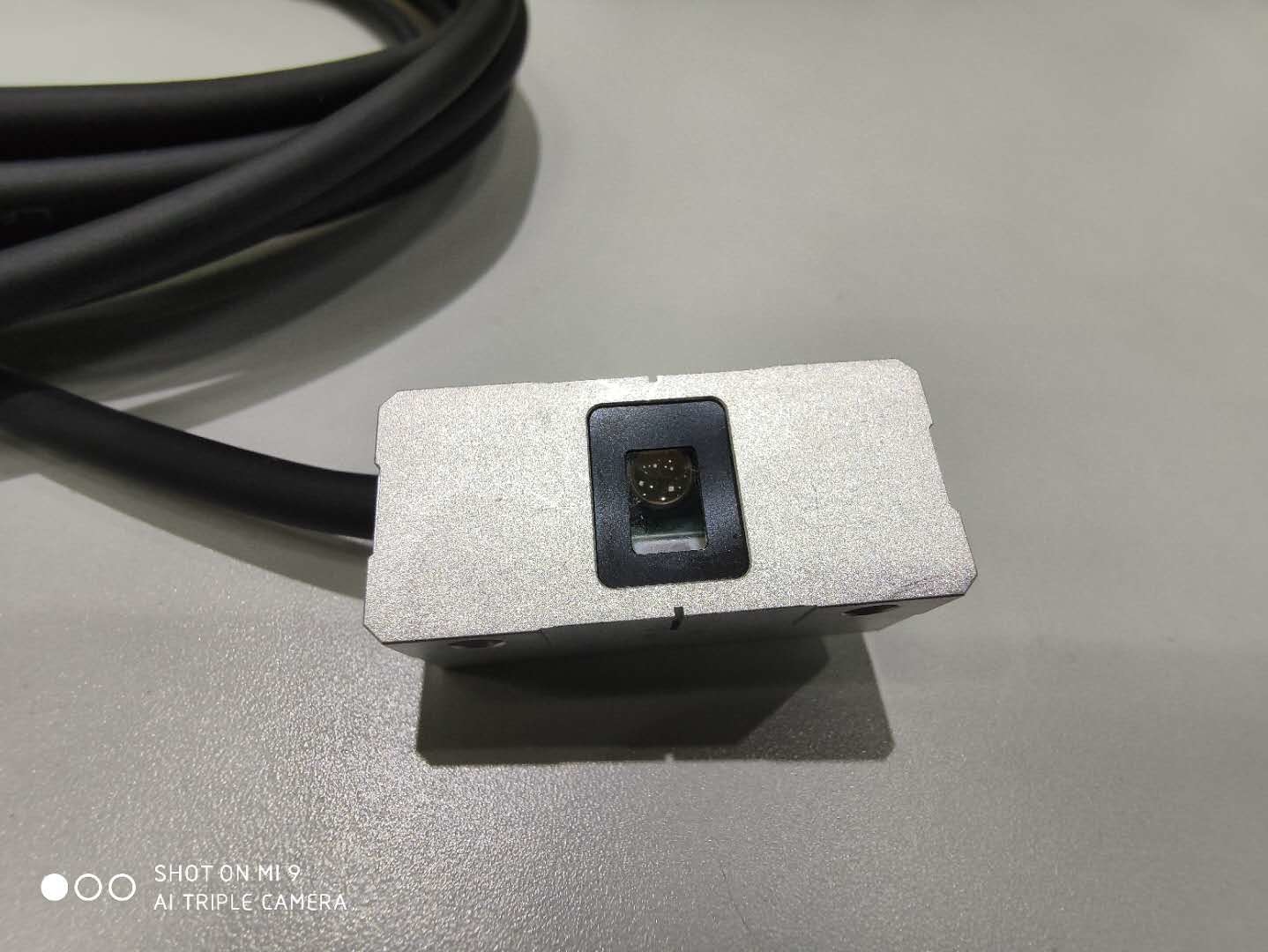

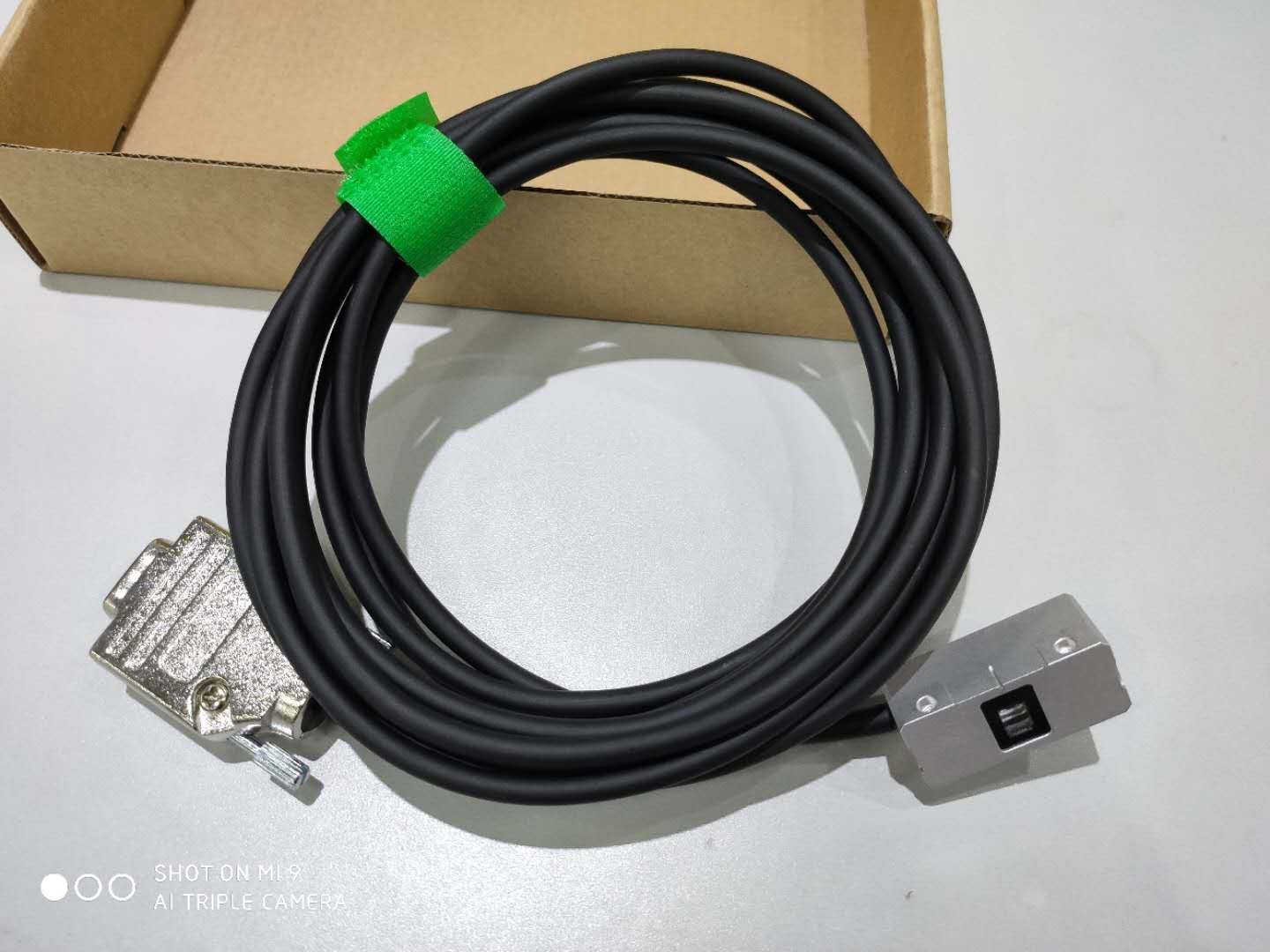

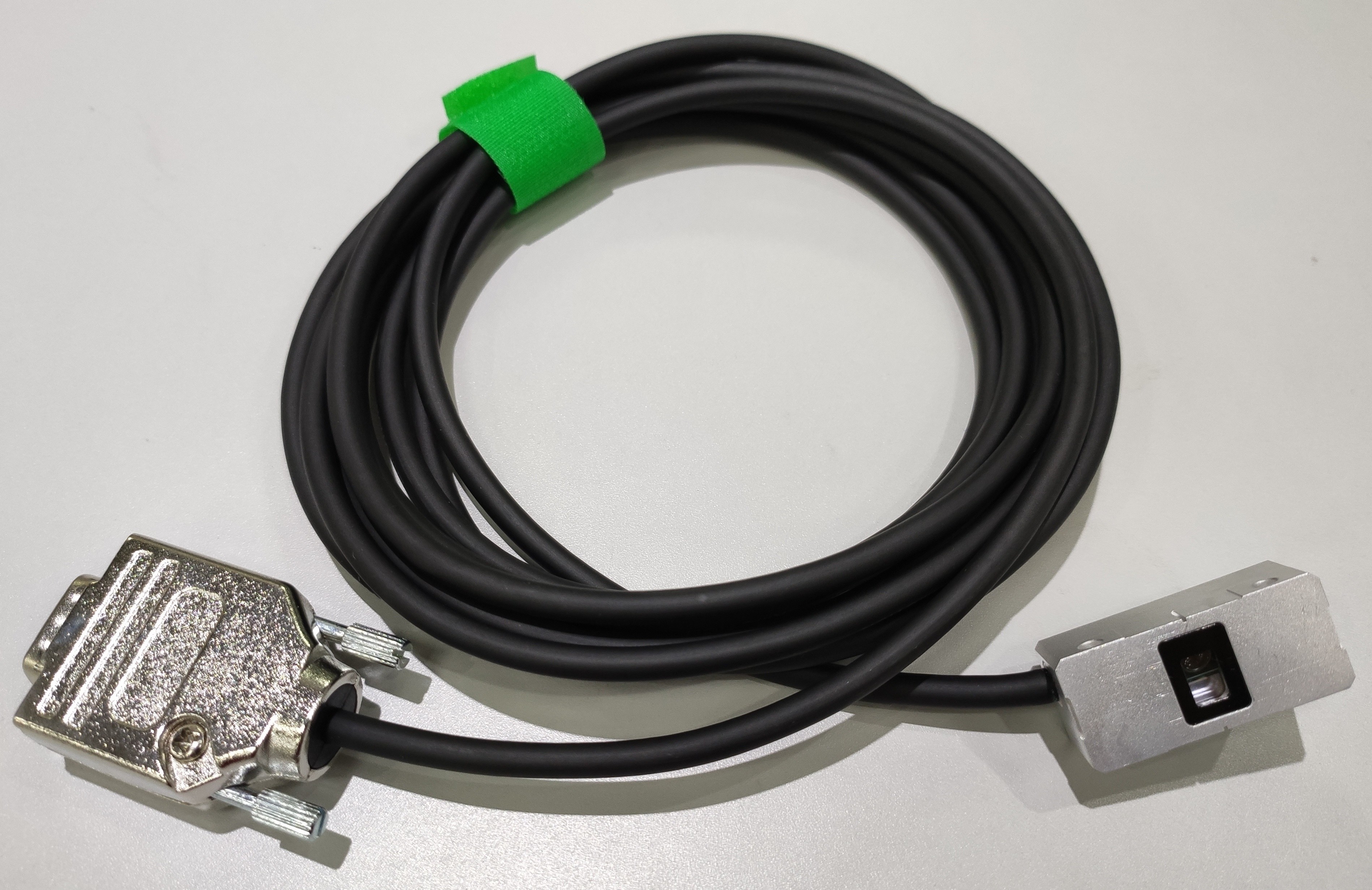

Capo di lettura del righello della griglia RU2

Testa di lettura della righe a griglia ad alta precisione progettata per fornire un feedback per la misurazione lineare con risoluzione efficace di 20 nm.Utilizza una tecnologia avanzata di scansione a campo singolo con guadagno automatico e correzione delle deviazioni per prestazioni superiori in applicazioni ad alta precisione.

Tecnologia avanzata di scansione

Scansione a campo singolo con elevata resistenza all'inquinamento

La testa di lettura RU2 utilizza l'avanzata tecnologia di scansione a campo singolo di LAMOTION.L'illuminazione parallela del fascio e il sensore di scansione a campo singolo offrono prestazioni eccezionali anche in ambienti contaminati.

Resistenza all'inquinamento

Quando si utilizza una righe di rete in acciaio inossidabile RUS, la testa di lettura RU2 mantiene la precisione di misura entro decine di nanometri anche quando è contaminata da polvere, inchiostro e graffi.

Specifiche tecniche

Dimensioni fisiche

L: 36 mm × W: 16,4 mm × H: 14,3 mm

Peso: testa di lettura: 15 g, cavo: 35 g/m

Prestazioni

Risoluzione: 20nm (SinCos 1Vpp)

Accuratezza: ±5μm (linea RUS Grating)

Velocità massima: 12 m/s

Altri dispositivi

Potenza: 5V±10% 150mA

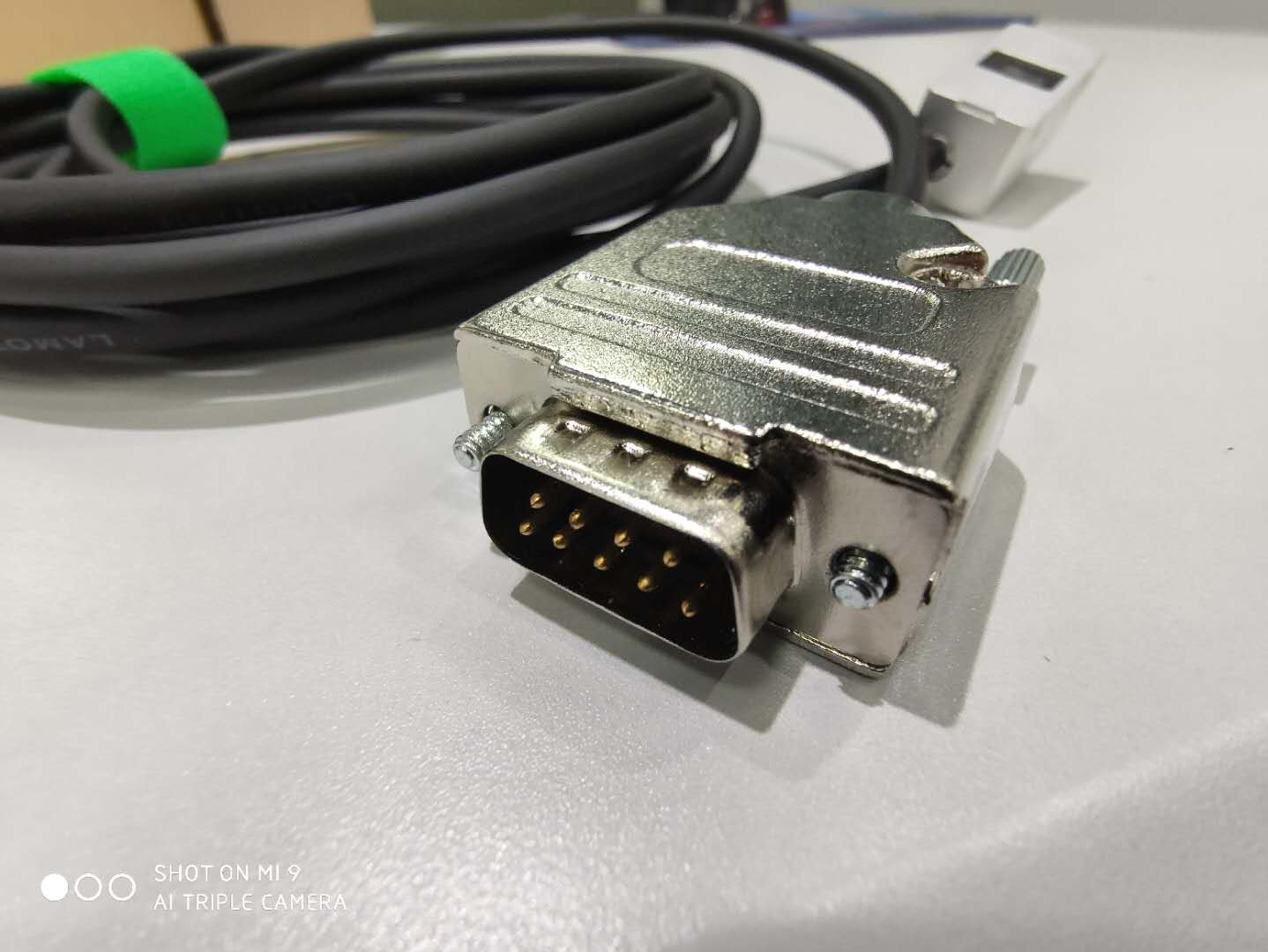

Collegamento: D-sub 15 Pin Maschio

Output: TTL differenziale o SinCos 1Vpp

Requisiti ambientali

Parametro	Specificità
Temperatura di funzionamento	-10°C ~ +70°C
Umidità di lavoro	RH < 95% (non condensa)
Dichiarazione	IP40
Temperatura di conservazione	-20°C ~ +85°C
Umidità di stoccaggio	RH < 95% (non condensa)

Caratteristiche chiave

Risoluzione massima di 50 nm con forte capacità antiinquinamento
Tecnologia di scansione a singolo campo di grande area che esegue contemporaneamente la scansione di oltre 100 linee di rete
Larghezza di banda elevata con basso errore di suddivisione attraverso ADC ad alta velocità integrato
Controllo automatico avanzato del guadagno e correzione automatica delle deviazioni
Indicatore multicolore per la forza del segnale e lo stato dell'installazione
Segnali di origine e di limite del REF integrati
Interfacce di segnale SinCos 1Vpp e TTL differenziale

Parametri del segnale

Output TTL differenziale

Parametro	Specificità
Localizzazione del segnale	2 segnali differenziali A e B
Origine del riferimento	1 segnale differenziale Z
Livello del segnale	RS-422 (TIA/EIA-422-B)
Livello di produzione elevato	≥ 2,4V @ 20mA corrente di uscita
Livello di produzione basso	Corrente di uscita ≤ 0,4V @ 20mA

SinCos 1Vpp di uscita

Parametro	Specificità
Localizzazione del segnale	Segnale sin e segnale cos
Origine del riferimento	1 segnale differenziale REF
Livello del segnale	0.6V~1.2V (tipico 1Vpp)
Angolo di fase	90°±1° angolo degli elettroni

Velocità vs Risoluzione

Risoluzione di uscita	Frequenza del contatore Min Clock	Velocità massima
1 μm	10M	12 m/s
0.5 μm	12M	10 m/s
0.2 μm	12M	4 m/s
0.1 μm	8M	2 m/s
50 nm	4M	1 m/s

Interfaccia di connessione

Numero di pin	Funzione	Numero di pin	Funzione
PIN 1	TTL differenziale A+ / SinCos 1Vpp Sin+	PIN 9	TTL differenziale A- / SinCos 1Vpp Sin-
PIN 2	TTL differenziale B+ / SinCos 1Vpp Cos+	PIN 10	TTL differenziale B- / SinCos 1Vpp Cos-
PIN 3	TTL differenziale Z+ / SinCos 1Vpp Ref+	PIN 11	TTL differenziale Z- / SinCos 1Vpp Ref
PIN 5	Lettore pronto.	PIN 14	+5V
PIN 6	Limite	PIN 15	0V
PIN 7	+5V	PIN 8	0V, schermatura interna

Indicatori di sistema

L'indicatore multicolore fornisce lo stato in tempo reale del segnale, l'origine e le condizioni limite per una facile installazione e regolazione.

Significato degli indicatori

Indicatore	Significato
Luce rossa accesa per 0,5 secondi	Posizione di origine rilevata
La luce rossa lampeggia due volte.	Errore di fase di origine o velocità troppo veloce
