Scala lineare ottica incrementale con risoluzione 20μm/righello in acciaio di tipo aperto per strumenti di misura

Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments

Informazioni di base

Luogo di origine:	La Cina
Marca:	UNIMETRO
Numero di modello:	SD2

Quantità di ordine minimo:	1
Prezzo:	Discussible
Imballaggi particolari:	Scatola

Miglior prezzo Contattaci

Informazioni dettagliate

Precisione:	+-5um/m	Elevata linearità:	+-2,5um/m
Dimensioni ridotte:	Spessore * larghezza (0,2 mm*8 mm)	Basso coefficiente di espansione:	10,5 um/m/℃
Installazione rapida:	Fornire strumenti per righello, righello a barra con colla posteriore	Materiale eccellente.:	Resistenza alla corrosione, elevata durezza
Dimensione lunga:	Può fornire una personalizzazione di super lunghezza di 50 m
Evidenziare:	scala digitale lineare , codificatore lineare ottico

Descrizione di prodotto

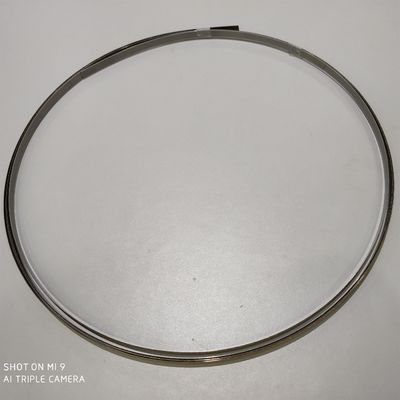

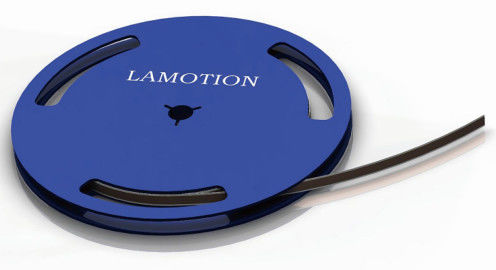

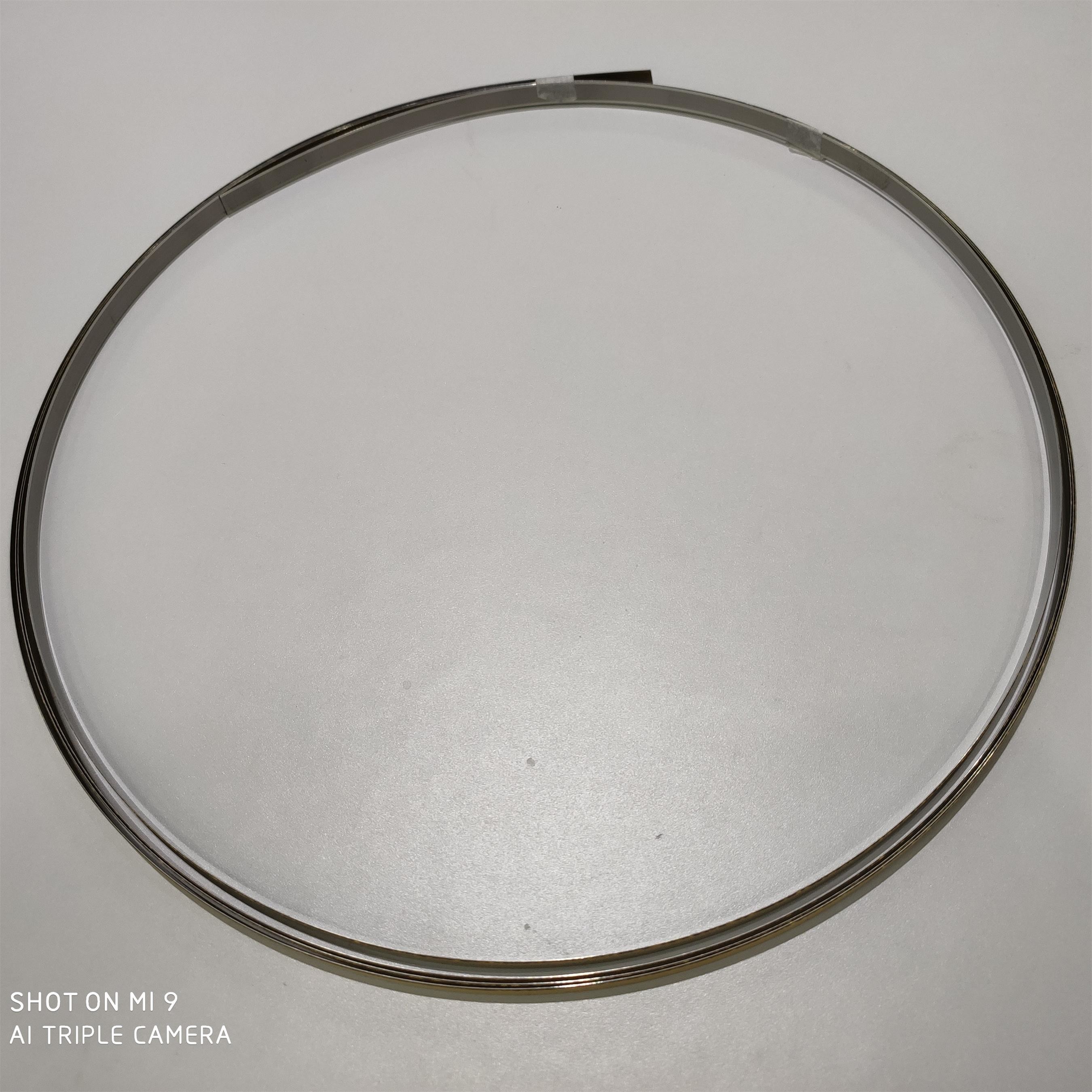

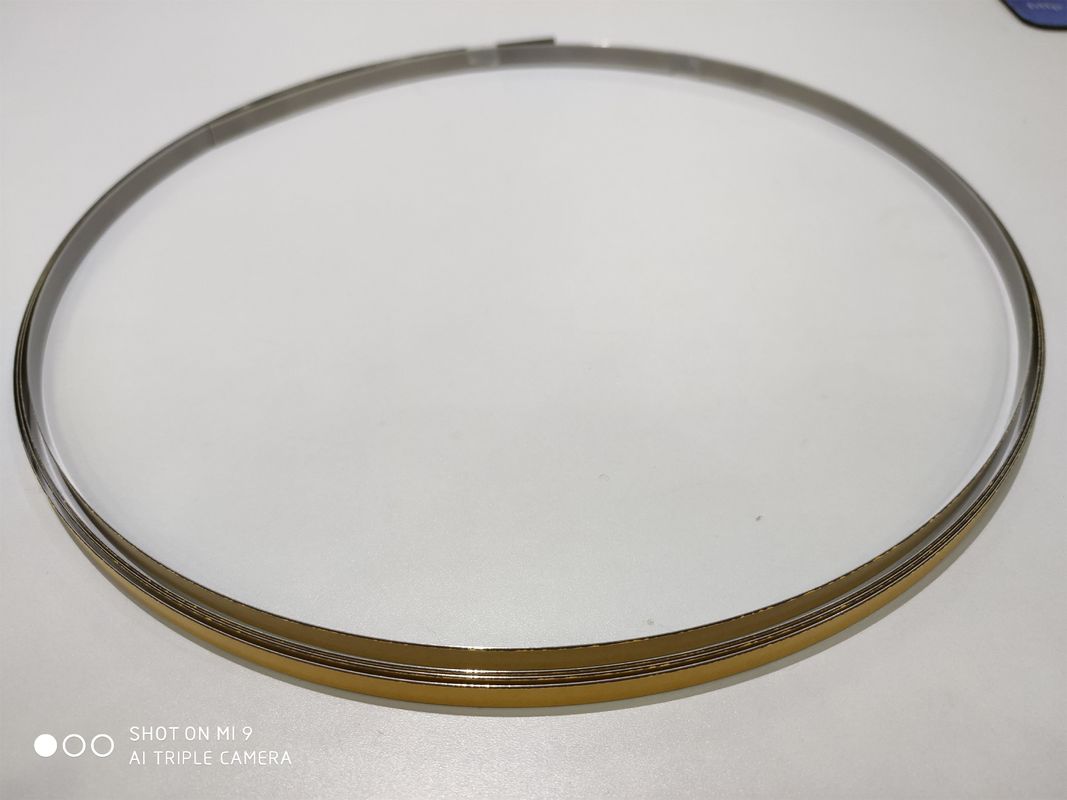

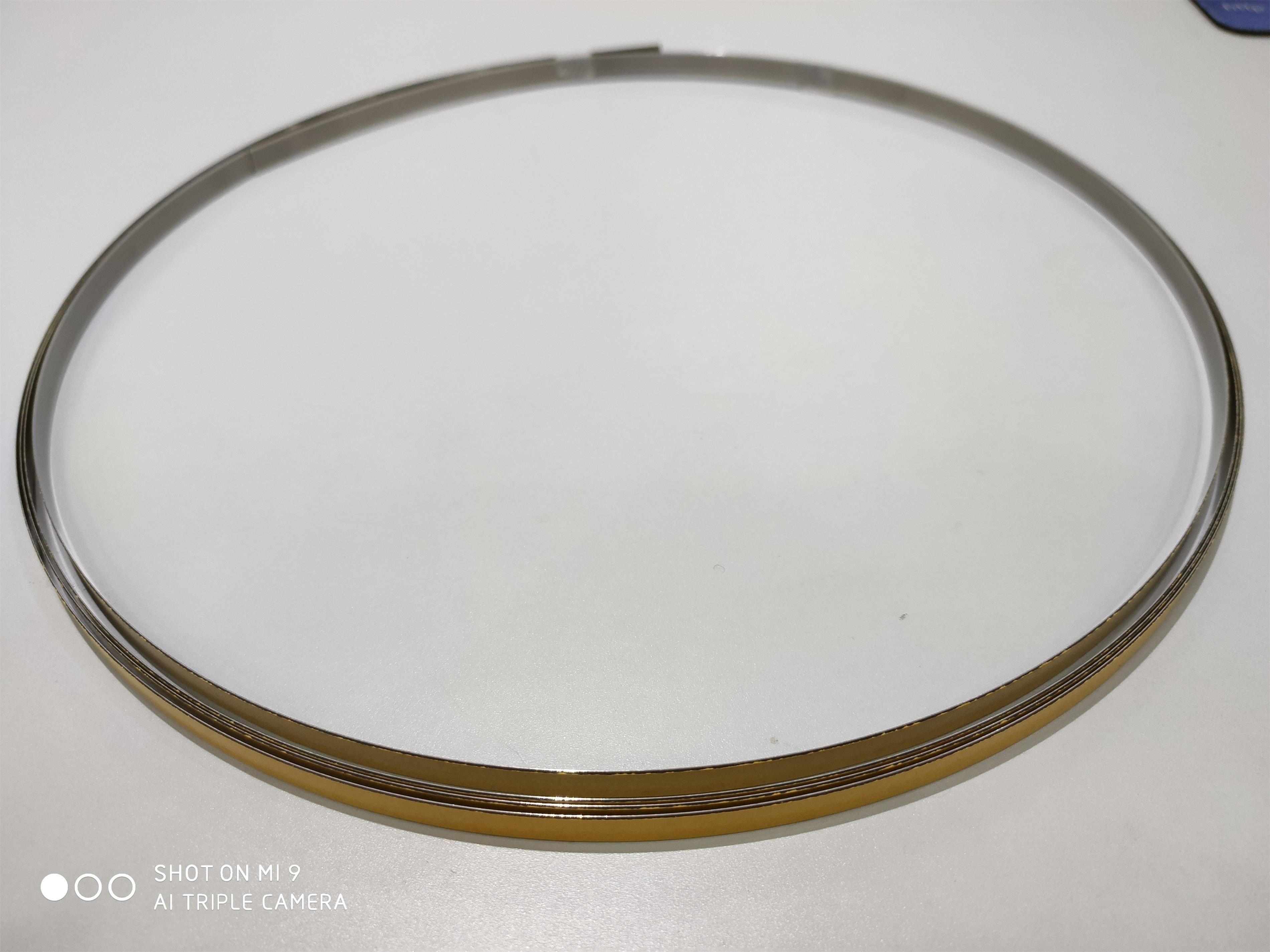

Scala lineare ottica incrementale con risoluzione di 20 µm

Righello a grata in acciaio di tipo aperto per strumenti di misura

Panoramica del prodotto

Il righello a grata RUS è un righello a grata incrementale da 20 µm progettato per fornire feedback per misurazioni lineari ad alta precisione. Utilizza la tecnologia avanzata di marcatura di linee a grata a interferenza di UNIMETRO, con un errore di linea della grata controllato al di sotto di 40 nm. Costruito in acciaio inossidabile speciale ad alta resistenza e resistente alla corrosione per garantire prestazioni stabili a lungo termine.

Caratteristiche del sistema

Il righello a grata in acciaio inossidabile ad alta precisione RUS presenta:

Alta precisione: ±5 µm/m
Basso coefficiente di espansione: 10,5 µm/m/°C
Alta linearità: ±2,5 µm/m

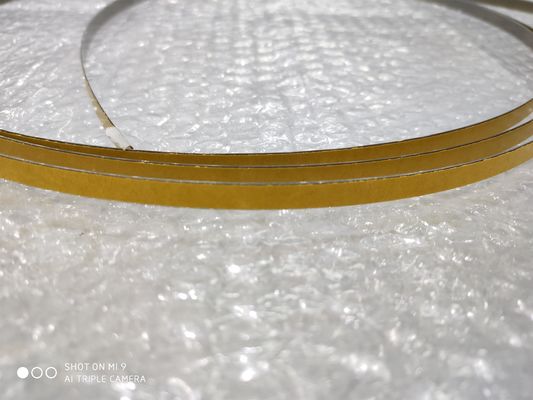

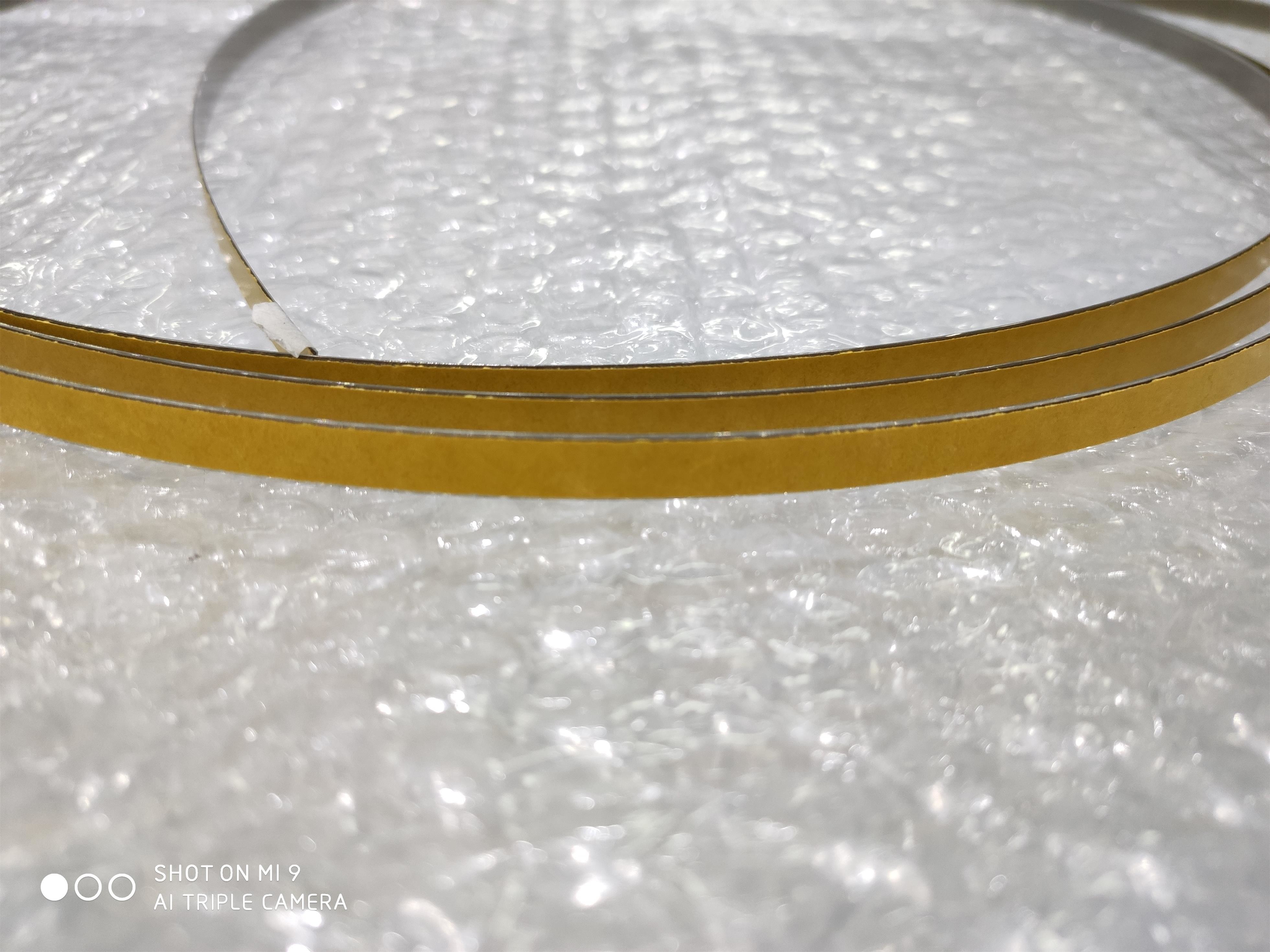

Installazione rapida: Include strumento a nastro, adesivo di supporto per un montaggio rapido
Dimensioni compatte: spessore 0,2 mm × larghezza 8 mm
Materiali premium: Resistente alla corrosione, elevata durezza
Dimensioni ultra lunghe: lunghezza d'ordine disponibile fino a 50 m

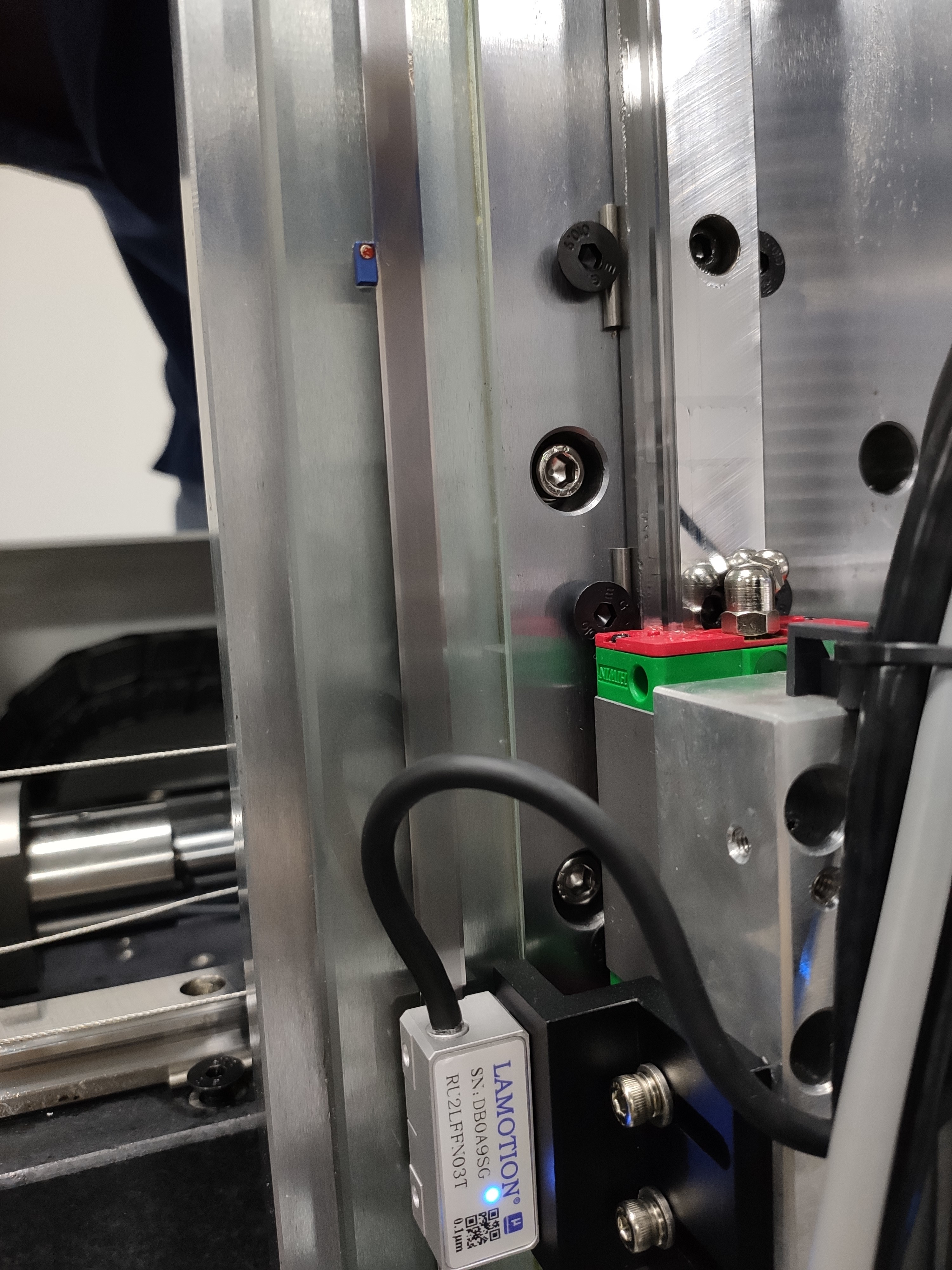

Prestazioni lettore RU2

Parametro	Specifiche
Risoluzione	Digitale: 1 µm, 0,5 µm, 0,2 µm, 0,1 µm, 20 nm, 50 nm Simulazione: 20 µm
Frequenza minima di clock del contatore	1M, 2,5M, 5M, 10M
Velocità massima	12 m/s (dipendente dalla risoluzione e dalla frequenza del contatore)
Errore di suddivisione elettronica	40 nm
Controllo automatico del guadagno	Sì

Specifiche tecniche

Specifiche	Valore
Coefficiente di dilatazione termica	10,5 µm/m/°C
Tipo di righello a grata	Tipo incrementale
Peso	12,6 g/m
Passo	20 µm
Materiale	Acciaio inossidabile ad alta resistenza
Precisione	±5 µm/m
Linearità	±2,5 µm/m (correzione a due punti disponibile)
Dimensioni	A 0,2 mm × L 8 mm
Dimensioni adesivo	A 0,1 mm × L 6 mm
Lunghezza di alimentazione	100 mm ~ 50 m
Temperatura di lavoro	0°C ~ 70°C
Umidità di lavoro	Esempi di applicazioneDomande frequenti
-20°C ~ 70°C	Umidità di stoccaggio
RH < 95% (senza condensa)	Esempi di applicazioneDomande frequenti

D1: Siete una fabbrica o una società commerciale?

R1: Siamo una fabbrica e forniamo risposte entro 24 ore.

D2: Cosa produce principalmente la vostra azienda?
R2: Siamo specializzati in macchine di misura per visione, macchine di misura a coordinate, attrezzature per CMM e VMM e attrezzature correlate.

D3: Come scegliere le specifiche appropriate?
R3: Il nostro team di professionisti raccomanderà strumenti di misura adatti in base alla varietà dei vostri prodotti e ai requisiti di misurazione.

D4: Accettate servizi personalizzati?
R4: Sì, forniamo sia macchine standard che soluzioni personalizzate su misura per le esigenze dei clienti.

D5: Qual è il vostro periodo di garanzia?
R5: I nostri prodotti sono coperti da una garanzia di 1 anno. Abbiamo migliorato la durata dei componenti critici per prestazioni affidabili.
