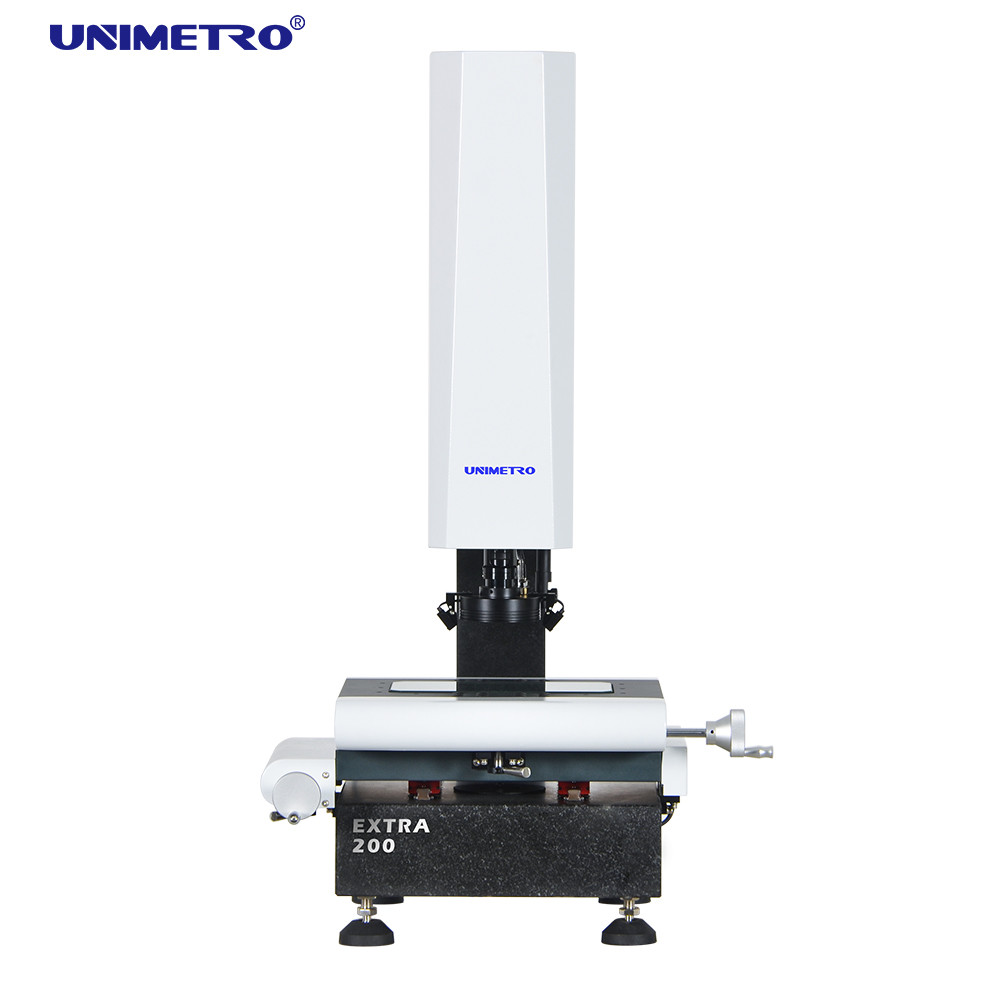

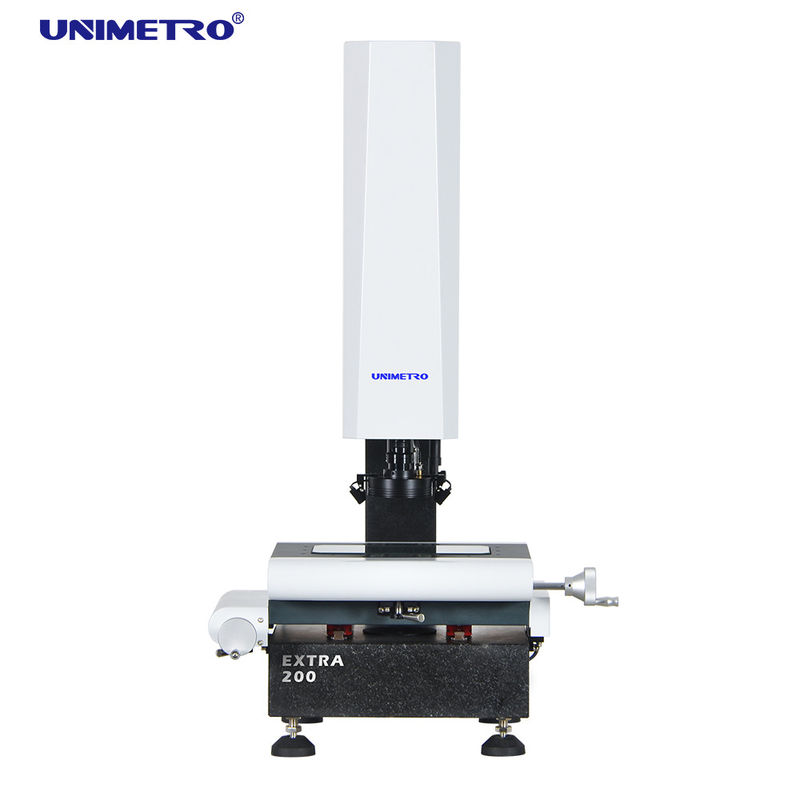

Name: Macchina manuale di misura di visione di tocco multiplo di iso
Brand: Unimetro Precision Machinery Co., Ltd
SKU: Extra
Price: 20,500.00 USD
Availability: InStock

Informazioni dettagliate

Nome del prodotto:	Macchina di misurazione della vista	Movimento dell'asse z:	Motorizzato
Controllo del movimento dell'asse z:	Tastiera, software	messa a fuoco:	Automatico
X, y movimento:	Manuale	Dimensione:	550540930mm
Campo di misura:	200100150mm	Ripetibilità:	2.5um
Peso:	150 kg	Risoluzione della scala lineare:	0,5um (0,1um per opzione)
telecamera ccd:	Telecamera CCD HD
Evidenziare:	Macchina manuale di misura di visione , Macchina multipla di misura di visione di tocco , Macchina di misura di visione di iso

Descrizione di prodotto

Attrezzatura manuale di misurazione della visione per la misurazione della distanza con asse Z Autofocus

Descrizione dell'apparecchiatura di misurazione della visione

1) La macchina di misurazione della visione è uno strumento utilizzato per misurare con precisione le dimensioni fisiche, con precisione fino al livello di micron.
2) Vision Measuring Machine uno strumento di misurazione ottica che utilizza la fotocamera per catturare l'immagine del pezzo di lavoro, analizzare il pixel dell'immagine e calcolare la dimensione 2D con il software di misura.
3) La macchina di misurazione della visione della serie EXTRA è uno strumento importante utilizzato nel processo di controllo della qualità dei prodotti. Garantisce la precisione delle dimensioni dei prodotti, rende i prodotti più competitivi.
4) La macchina di misurazione della visione della serie EXTRA è stata progettata e sviluppata da UNIMETRO,che è un modello popolare adatto alla maggior parte delle applicazioni di misurazione dimensionale 2D accurate e agli utenti finali di diverse industrie, come stampo, elettronica, semiconduttore, iniezione di plastica, prodotti 3C, assistenza medica, aviazione... ecc.
5) L'asse Z della macchina di misurazione della visione della serie EXTRA è configurato con un servomotore a ciclo chiuso, per ottenere un controllo del movimento di alta precisione e una funzione di messa a fuoco automatica,gli utenti sono in grado di controllare il movimento dell'asse Z e la messa a fuoco dell'immagine nel software o nella tastiera, aumentano notevolmente l'efficienza di misura.

Area di applicazione delle apparecchiature di misurazione della visione

a. industria dello stampo
b. fabbricazione di autoveicoli
c. industria medica
d. fabbricazione meccanica
e. Industria digitale 3C
f. produzione di PCB
E così via

Configurazione hardware

Scale lineari a 3 assi con risoluzione di 0,5 mm

Funzione di messa a fuoco automatica

Compatibile con la sonda tattile Renishaw

¢ Fase di lavorazione in alluminio e anodizzazione dura

3 anelli 8 sezione LED anello luce controllo software e programmabile

◉ Parallel light path LED contour light software control and programmable

Camera digitale HD da 1,2M pixel

¢ Box di controllo integrato del nucleo

- controllo motorizzato dell'asse Z

¢ Guida lineare HIWIN

Generatore manuale di impulsi per il controllo del movimento dell'asse Z

- con indicatori laser per posizionamento e messa a fuoco ausiliari

Lenti zoom manuali con dentatura da 0,7-4,5X con sensore di feedback del segnale di ingrandimento

Facile taratura

¢ Toccare da più angoli

¢ Impostazione rapida del sistema di coordinate

Compatibile con tutta la linea di stili Renishaw

Modulo CAD supportato (opzionale)

¢ produzione di disegni 3D

Compattibile con la sonda stellare

Misurazione delle dimensioni 3D

L'immagine e la sonda tattile combinano misurazione

️ supporto del supporto della sonda (opzionale)

Parametri

Modello		Extra 200	Extra 300	Extra 400	EXTRA 500
Dimensione ((mm) ((LWH)		500540930	600740980	700840980	800940980
Distanza di misura (mm)		200100150	300200200	400300200	500400200
Accuratezza di misura (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Ripetibilità (μm)		2.5	2.5	2.5	3
Peso (kg)		140 kg	190 kg	240 kg	290 kg
Immagine e misurazione	CCD	200 mm (può essere sollevato in base alle esigenze dei clienti)
	Lenti	Lente zoom manuale con dentatura 0,7-4,5X/lente zoom automatico 1-10X
	Ingrandimento	18-195X (solo a titolo di riferimento, con diverse fotocamere e obiettivi l'ingrandimento sarà diverso)
	Campo visivo	8.1~1.3 mm
	Distanza di lavoro	108 mm
Risoluzione a scala lineare		0.5 μm ((0,1 μm per l'opzione)
Sistema di guida		Controllo manuale dell' asse X, Y, controllo CNC a circuito chiuso dell' asse Z e funzione AUTU FOCUS disponibili
Illuminazione		Programmabile a 4 sezioni luce di superficie ad anello a LED, luce di contorno LED parallela, luce ad anello a LED a 8 sezioni, coassiale, opzionale

Funzioni software

La funzione di misurazione è molto potente e consente agli utenti di ottenere una misurazione rapida e precisa.

Il software offre interfaccia utente completa in lingua inglese, consente anche lo sviluppo di nuove lingue.

Input file CAD e misura

¢ Misurazione di matrici e macro di parti

️ messa a fuoco automatica e misurazione dell'altezza

La funzione di navigazione aiuta a localizzare rapidamente

Funzione di misurazione geometrica potente

¢ Rapporti di dati multipli e funzione di uscita grafica dei dati

Programma utente flessibile

Creare elementi di riferimento

Funzione di rilevamento dei bordi

Supporto di più accessori esterni

Calcolo automatico delle tolleranze geometriche degli elementi

Misurare la produzione complessa in modo rapido e conveniente

Informazioni sulle società

Il nostro cliente e agente

Domande frequenti
D1: Lei è una fabbrica o una società commerciale?
R1: Siamo una fabbrica e vi diamo la risposta più veloce in 24 ore.
D2: In cosa si occupa principalmente la vostra azienda?
A2: Produciamo principalmente la macchina di misurazione Vision, la macchina di misurazione Coordinate, le apparecchiature CMM e VMM, ecc.
Q3: Come scegliere la specifica appropriata?
A3: purché ci dica la varietà e le dimensioni del prodotto da misurare, il nostro team professionale vi consiglierà di misurare strumento di specifiche adeguate.
Q4: Accettate il servizio personalizzato?
A4: essere sicuri! possiamo fornire non solo macchine tipiche, ma anche le macchine personalizzate per le esigenze del cliente.
Q5: Qual è il periodo di garanzia?
A5: Il nostro periodo di garanzia del prodotto è di 1 anno. Potete essere sicuri della qualità del nostro prodotto.
