Name: Misurazione accurata delle dimensioni fisiche delle macchine VMM della serie EXTRA per vari settori
Brand: Unimetro Precision Machinery Co., Ltd
SKU: Extra
Price: 20,500.00 USD
Availability: InStock

Informazioni dettagliate

Nome del prodotto:	Macchina di misurazione della vista	Movimento dell'asse z:	Motorizzato
Controllo del movimento dell'asse z:	Tastiera, software	messa a fuoco:	Automatico
X, y movimento:	Manuale	Dimensione:	600740980mm
Campo di misura:	300200200mm	Ripetibilità:	2.5um
Peso:	190Kg	Risoluzione della scala lineare:	0,5um (0,1um per opzione)
telecamera ccd:	Telecamera CCD HD
Evidenziare:	vmm sistema di misura ottico , Sistema dell'auto VMM dei semi , Sistema di industria VMM della muffa

Descrizione di prodotto

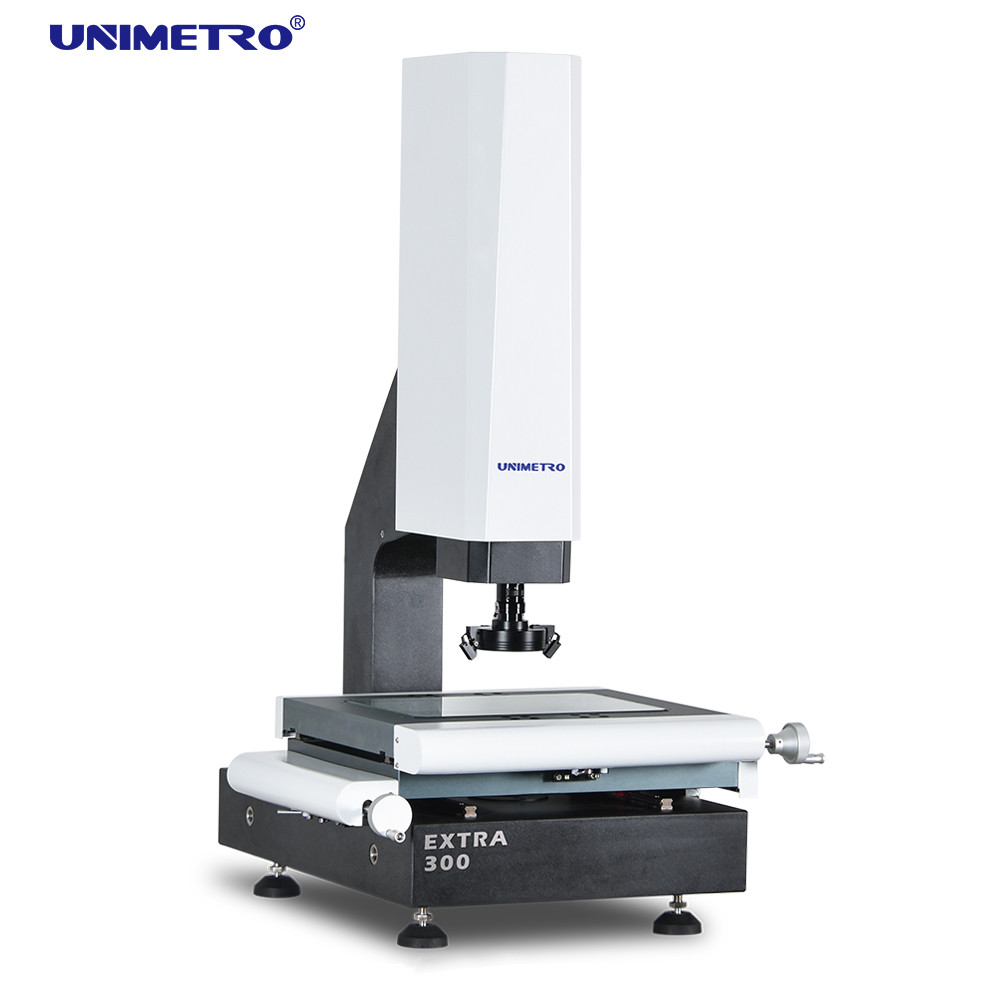

Sistema di misurazione ottica/VMM semiautomatico per il controllo qualità

Descrizione del sistema

1) La macchina VMM è uno strumento utilizzato per la misurazione accurata delle dimensioni fisiche, con una precisione fino al livello del micron.
2) La macchina VMM è uno strumento di misurazione ottica che utilizza la telecamera per acquisire l'immagine del pezzo, analizzare i pixel dell'immagine e calcolare la dimensione 2D con il software di misurazione.
3) La macchina VMM serie EXTRA è uno strumento importante utilizzato nel processo di controllo qualità dei vostri prodotti. Assicura l'accuratezza dimensionale dei vostri prodotti, rendendo i vostri prodotti più competitivi.
4) La macchina VMM serie EXTRA è progettata e sviluppata da UNIMETRO, un modello popolare adatto alla maggior parte delle applicazioni di misurazione dimensionale 2D accurate e agli utenti finali di diversi settori, come stampi, elettronica, semiconduttori, iniezione di plastica, prodotti 3C, assistenza medica, aviazione...ecc.
5) L'asse Z della macchina VMM serie EXTRA è configurato con un sistema motore servo a circuito chiuso, per ottenere un controllo del movimento ad alta precisione e la funzione di messa a fuoco automatica, gli utenti sono in grado di controllare il movimento dell'asse Z e la messa a fuoco dell'immagine nel software o nella tastiera, aumentando notevolmente l'efficienza di misurazione.

Configurazione hardware

Misurazione accurata delle dimensioni fisiche delle macchine VMM della serie EXTRA per vari settori 0

• Scale lineari a 3 assi con risoluzione 0,5um

• Funzione di messa a fuoco automatica ad alte prestazioni

• Compatibile con la sonda a contatto Renishaw

• Piano di lavoro in alluminio e anodizzazione dura

• Luce ad anello LED a 3 anelli e 8 sezioni, controllo software e programmabile

• Luce di contorno LED a percorso parallelo, controllo software e programmabile

• Telecamera digitale HD da 1,2 M pixel

• Scatola di controllo core integrata

• Controllo motorizzato dell'asse Z

• Guida lineare HIWIN

• Generatore di impulsi manuale per il controllo del movimento dell'asse Z

• Con indicatori laser per il posizionamento e la messa a fuoco ausiliari

• Obiettivo zoom dentato manuale 0,7-4,5X con sensore di feedback del segnale di ingrandimento

• Calibrazione facile

• Tocco multi-angolo

• Impostazione rapida del sistema di coordinate

• Compatibile con l'intera linea di stilo Renishaw

• Modulo CAD supportato (opzionale)

• Output di disegno 3D

• Compatibile con sonda a stella

• Misurazione dimensionale 3D

• Misurazione combinata di immagine e sonda a contatto

• Supporto per rack sonda (opzionale)

Parametri

Modello		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Dimensioni (mm) (LWH)		500540930	600740980	700840980	800940980
Campo di misura (mm) (XYZ)		200100150	300200200	400300200	500400200
Precisione di misurazione (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Ripetibilità (μm)		2.5	2.5	2.5	3
Peso (kg)		140kg	190kg	240kg	290kg
Immagine e misurazione	CCD	200mm (può essere sollevato in base alle esigenze dei clienti)
	Obiettivo	Obiettivo zoom dentato manuale 0,7-4,5X/Obiettivo zoom automatico 1-10X
	Ingrandimento	18-195X (Solo per riferimento. Con telecamera e obiettivo diversi, l'ingrandimento sarà diverso.)
	Campo visivo	8.1~1.3mm
	Distanza di lavoro	108mm
Risoluzione della scala lineare		0,5 μm (0,1μm per l'opzione)
Sistema di azionamento		Asse X, Y controllo manuale, asse Z controllo CNC a circuito chiuso e funzione AUTU FOCUS disponibile
Illuminazione		Luce superficiale ad anello LED programmabile a 4 sezioni, luce di contorno LED parallela, luce ad anello LED a 8 sezioni, coassiale, per opzione

Funzioni software

Misurazione accurata delle dimensioni fisiche delle macchine VMM della serie EXTRA per vari settori 1

• Importa file CAD e misura

• Array di parti e misurazione macro

• Messa a fuoco automatica e misurazione dell'altezza

• La funzione di navigazione aiuta a localizzare rapidamente

• Potente funzione di misurazione geometrica

• Più report dati e funzione di output dati grafici

• Programma utente flessibile

• Creazione di elementi di riferimento

• Potente funzione di rilevamento dei bordi

• Supporto di più accessori esterni

• Calcolo automatico della tolleranza geometrica degli elementi

• Misurazione di produzione complicate in modo rapido e conveniente

Informazioni sull'azienda

I nostri clienti e agenti

FAQ
Q1: Sei una fabbrica o una società commerciale?
A1: Siamo una fabbrica e ti diamo la risposta più rapida in 24 ore.
Q2: In cosa è principalmente impegnata la tua azienda?
A2: Produciamo principalmente macchine di misurazione visiva, macchine di misurazione a coordinate, dispositivi CMM&VMM ecc.
Q3: Come scegliere le specifiche appropriate?
A3: Finché ci dici la varietà e le dimensioni del prodotto da misurare, il nostro team di professionisti ti consiglierà lo strumento di misurazione con le specifiche adatte.
Q4: Accettate servizi personalizzati?
A4: Certo! Possiamo fornire non solo macchine tipiche, ma anche macchine personalizzate in base alle esigenze del cliente.
Q5: Qual è il periodo di garanzia?
A5: Il periodo di garanzia del nostro prodotto è di 1 anno. La qualità del nostro prodotto è molto stabile e abbiamo migliorato molto su alcune parti fragili. Puoi stare tranquillo sulla qualità del nostro prodotto.

Prodotto Tag:

Luogo di origine:	La CINA
Marca:	UNIMETRO
Certificazione:	CE, ISO
Numero di modello:	Extra

Quantità di ordine minimo:	1
Prezzo:	Discussible
Imballaggi particolari:	caso di legno
Tempi di consegna:	5~15days
Termini di pagamento:	L/C,T/T,T/T,Western Union,MoneyGram
