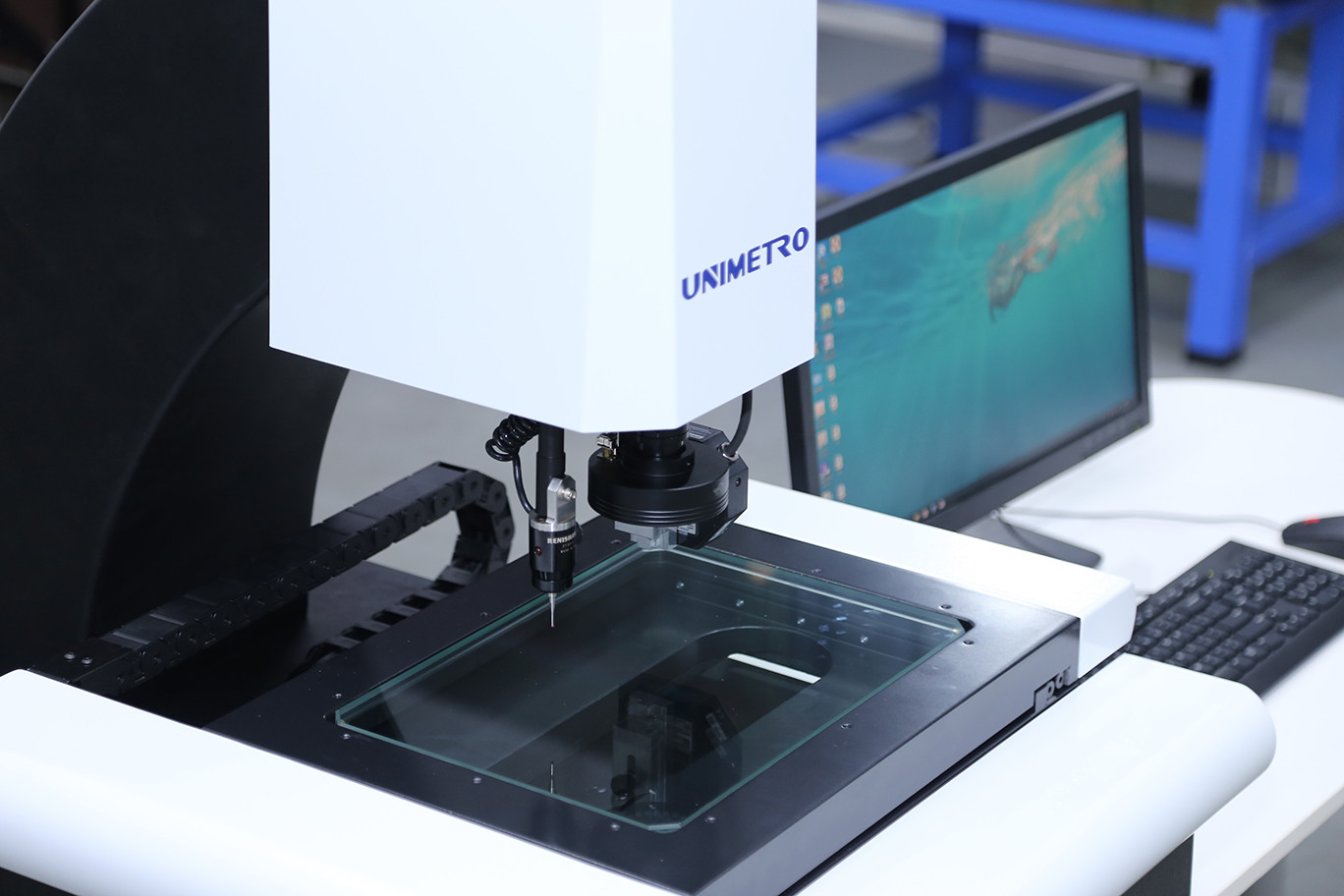

Sistema di misurazione della visione CNC con controllo motorizzato dell'asse Z per l'ispezione 2D VMM
Tipo economico Sistema di ispezione delle immagini CNC
Il sistema di ispezione delle immagini è uno strumento utilizzato per misurare le dimensioni fisiche con precisione fino a micron.Questa macchina di misurazione della visione è uno strumento di misurazione ottica che utilizza una fotocamera per catturare l'immagine del pezzo da lavorare, analizza i pixel dell'immagine e calcola le dimensioni 2D con un software di misura.

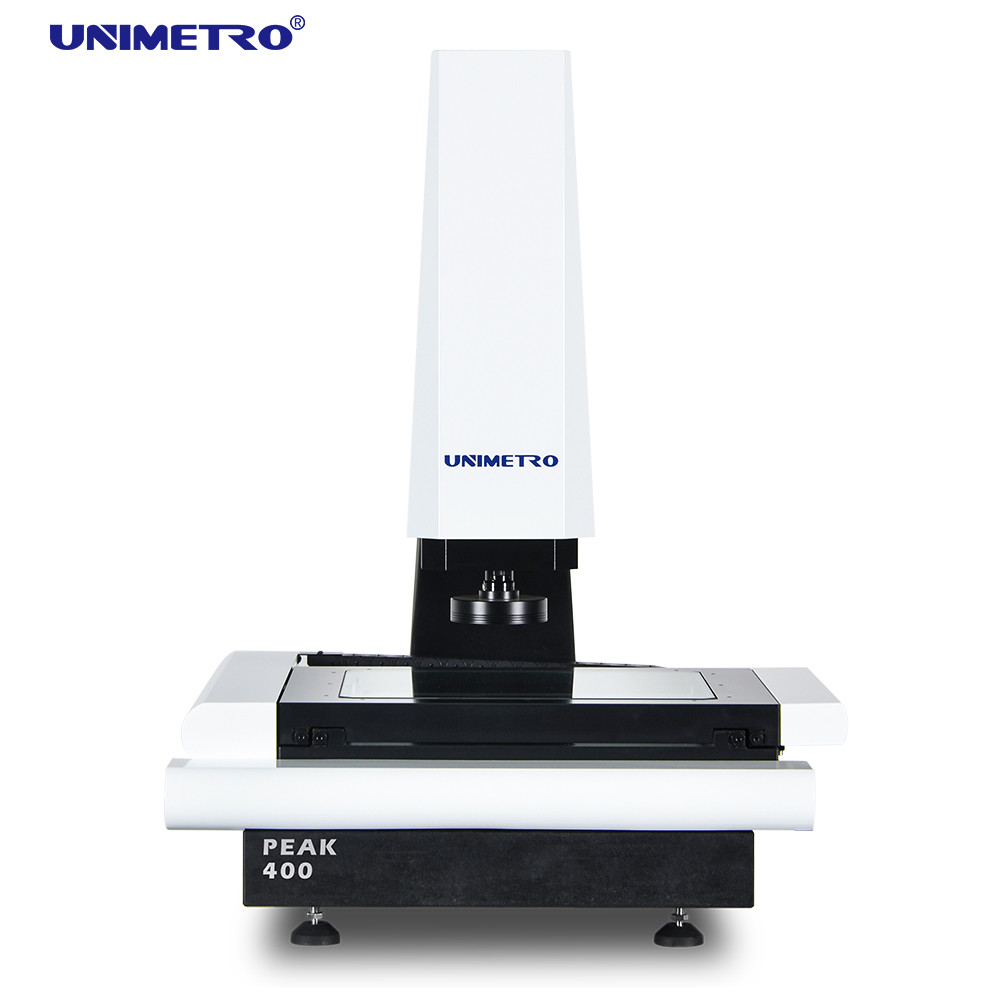

Il sistema di ispezione delle immagini CNC è un potente dispositivo di misurazione delle dimensioni progettato per i processi di controllo della qualità della produzione di massa.Configurato con un potente software che rende programmabile il processo di misurazioneLa serie PEAK è un modello economico di visione CNC completamente automatica sviluppato da UNIMETRO.
Il design semplice e integrato ci consente di costruire la macchina a costi inferiori mantenendo al contempo un'elevata precisione di misura e le migliori prestazioni.Gli utenti possono godere dei vantaggi di un'elevata efficienza e dei risparmi sui costi del lavoro da una macchina di misurazione CNC Vision completa ad un prezzo molto competitivo.
Configurazione hardware
Scale lineari a tre assi con risoluzione di 0,5 μm
Funzione di messa a fuoco automatica ad alte prestazioni
Stage di lavorazione in alluminio e anodizzazione dura
Compatibile con la sonda tattile Renishaw (facoltativo)
3 anelli 8 sezione LED anello di luce di controllo software e programmabile
Controllo software e programmabile della luce parallela a LED
Sensore di spostamento della fibra confocale (facoltativo)
Guida lineare HIWIN
Controllo motorizzato dell'asse Z
Casella di controllo integrata
Telecamera CCD di grado industriale
Generatore manuale di impulsi per il controllo del movimento dell'asse Z
Indicatori laser per posizionamento e messa a fuoco ausiliari (facoltativo)
0.7-4.5X obiettivo zoom manuale con dentatura con sensore di feedback del segnale di ingrandimento
Applicazioni per il sistema di ispezione delle immagini
- Il sistema di ispezione delle immagini della serie PEAK è compatibile con l'intera linea di sensori di misurazione a fibra Omron, offrendo maggiori possibilità per requisiti di misurazione precisi
- Misurazioni stabili di superfici inclinate o curve
- Misurazioni stabili di diversi tipi di materiali
- Misurazioni stabili di superfici lisce o grossolane
- Il sistema di ispezione delle immagini della serie PEAK è compatibile con la sonda tattile Renishaw come configurazione opzionale, consentendo agli utenti di ottenere funzioni di misurazione 2D e 3D in una macchina
- Il software è in grado di calcolare lo spostamento tra l'obiettivo ottico e la sonda tattile, assicurando che tutti i risultati di misurazione siano all'interno di un unico sistema di coordinate.I risultati delle misurazioni possono essere estratti come disegni 3D per la reverse engineering
Funzioni software
Il software UNIMETRO INSPECT3D presenta un'interfaccia utente facile da usare, è facile da imparare e offre funzioni potenti che consentono agli utenti di ottenere misurazioni rapide e precise.Il software offre interfaccia utente completa in lingua inglese e consente anche lo sviluppo di nuove lingue.
- File CAD di input e misura
- Matrice di parti e misurazione macro
- Misurazione dell'altezza e della messa a fuoco automatica
- La funzione di navigazione aiuta a localizzare rapidamente
- Funzione di misurazione geometrica potente
- Rapporti di dati multipli e funzione di uscita grafica dei dati
- Programma utente flessibile
- Creazione di elementi di riferimento
- Funzione di rilevamento dei bordi
- Supporto di più accessori esterni
- Calcolo automatico delle tolleranze geometriche degli elementi
- Misurare la produzione complessa in modo rapido e conveniente
Parametri tecnici
| Modello |
PEAK 300 |
PEAK 400 |
| Dimensione (mm) (L*W*H) |
850*650*1060 |
1000*800*1080 |
| Distanza di misura (mm) (X*Y*Z) |
300*200*200 |
400*300*200 |
| Precisione (μm) |
3+L/200 |
3+L/200 |
| Ripetibilità (μm) |
3 |
3 |
| Peso (kg) |
120 |
150 |
| Fotocamera |
Fotocamera CCD analogica di grado industriale e scheda video SV2000E |
| Lenti |
Lente zoom manuale con dentatura 0,7-4,5X / 0,7-4,5X lente zoom manuale con feedback del segnale (Optional) / lente zoom automatico (Optional) |
| Ingrandimento |
18-188X (combinazione diversa di fotocamera e obiettivo porta a differenti gamma di ingrandimento) |
| VdP |
8.1-1.3mm (una diversa combinazione di fotocamera e obiettivo porta a una diversa gamma di FOV) |
| Distanza di lavoro |
108 mm |
| Risoluzione delle scale lineari |
0.0005 mm |
| Illuminazione |
3 anelli programmabili, 8 sezioni di luce a anello superficiale, luce di contorno parallela programmabile |
