Informazioni dettagliate

Dimensione:	8106101055mm	Campo di misura:	300200200mm
Precisione:	3+l/200um	Ripetibilità:	3um
Peso:	330 kg	Telecamera:	Telecamera CCD di grado industriale
Lente:	0,7-4,5x	Distanza di lavoro:	108 mm
Risoluzione della scala lineare:	0,0005 mm	Garanzia:	24 mesi
Evidenziare:	Tipo compatto sistema di misurazione di visione , Sistemi di misurazione di visione di CNC , Sistema di misurazione di visione del CE

Descrizione di prodotto

Sistema di misurazione della visione ottica CNC, design compatto con certificazione CE

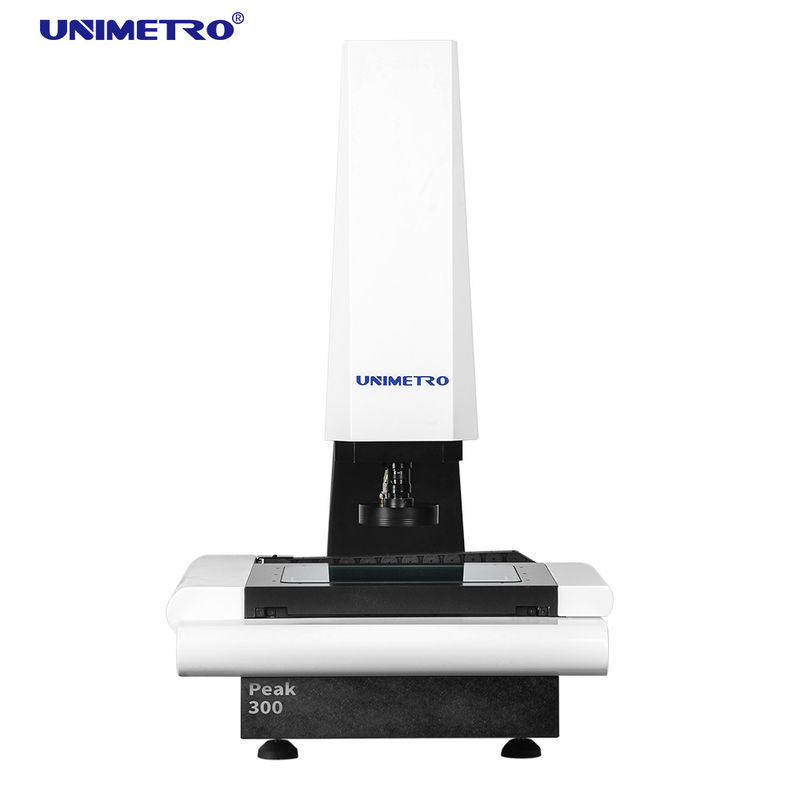

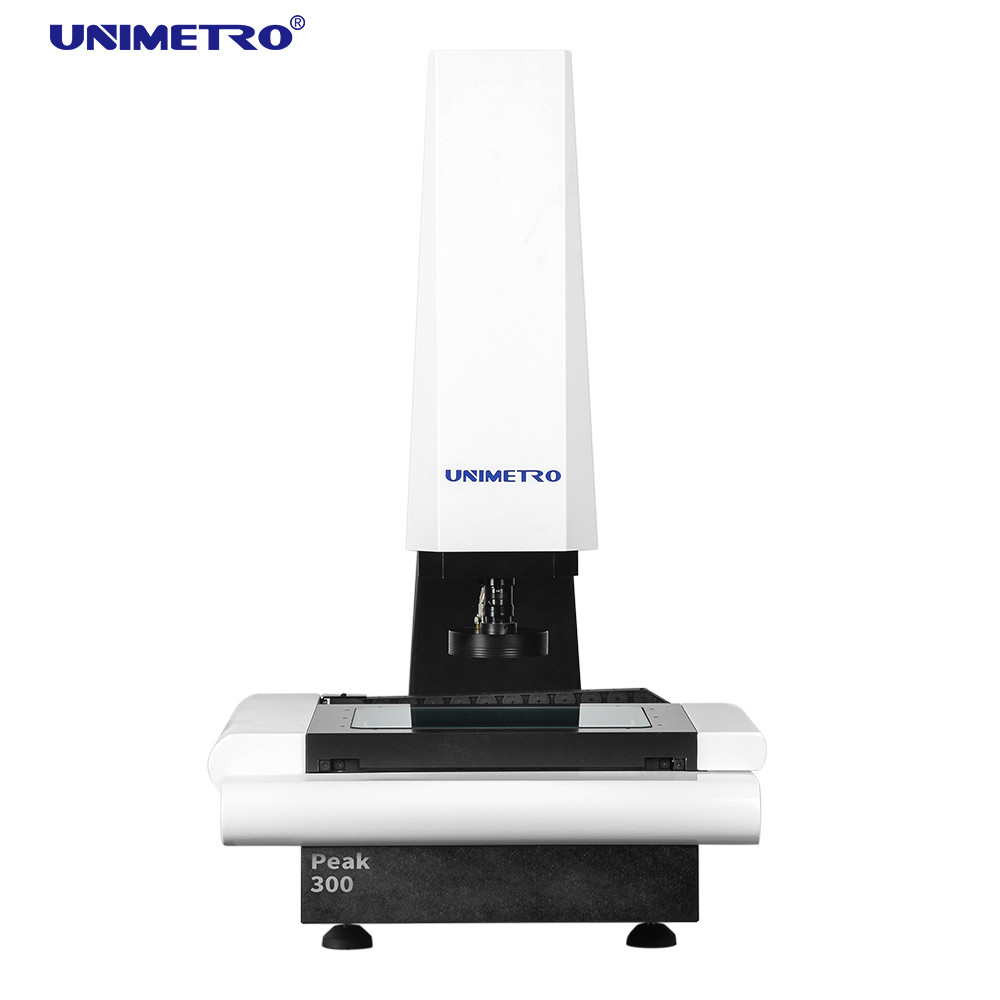

Apparecchiatura di misurazione ottica CNC di tipo compatto

L'apparecchiatura di misurazione ottica è uno strumento utilizzato per la misurazione accurata delle dimensioni fisiche con precisione fino al livello del micron. Questa macchina di misurazione visiva utilizza la tecnologia della fotocamera per acquisire immagini del pezzo, analizzare i pixel dell'immagine e calcolare le dimensioni 2D utilizzando un software di misurazione avanzato.

L'apparecchiatura di misurazione ottica CNC è un potente dispositivo di misurazione dimensionale progettato per processi di controllo qualità della produzione di massa. Configurato con un potente software che rende programmabile il processo di misurazione, gli utenti possono ottenere misurazioni di prodotti ad alto volume attraverso processi completamente automatici. L'apparecchiatura di misurazione ottica della serie PEAK è un modello economico di sistemi di visione CNC completamente automatici sviluppati da UNIMETRO.

Il design semplice e integrato consente una produzione economicamente vantaggiosa mantenendo un'elevata precisione di misurazione e prestazioni ottimali. Gli utenti beneficiano di un'elevata efficienza e di un risparmio sui costi di manodopera con una macchina di misura visiva completamente CNC a un prezzo competitivo.

Configurazione hardware

Scale lineari a 3 assi con risoluzione 0,5μm

Funzione di messa a fuoco automatica ad alte prestazioni

Fase di lavoro dell'alluminio con anodizzazione dura

Compatibile con la sonda touch Renishaw (opzionale)

Anello luminoso a LED a 3 anelli a 8 sezioni con controllo software

Luce di contorno LED a percorso luminoso parallelo con controllo software

Sensore di spostamento in fibra confocale (opzionale)

Guida lineare HIWIN

Controllo motorizzato dell'asse Z

Scatola di controllo principale integrata

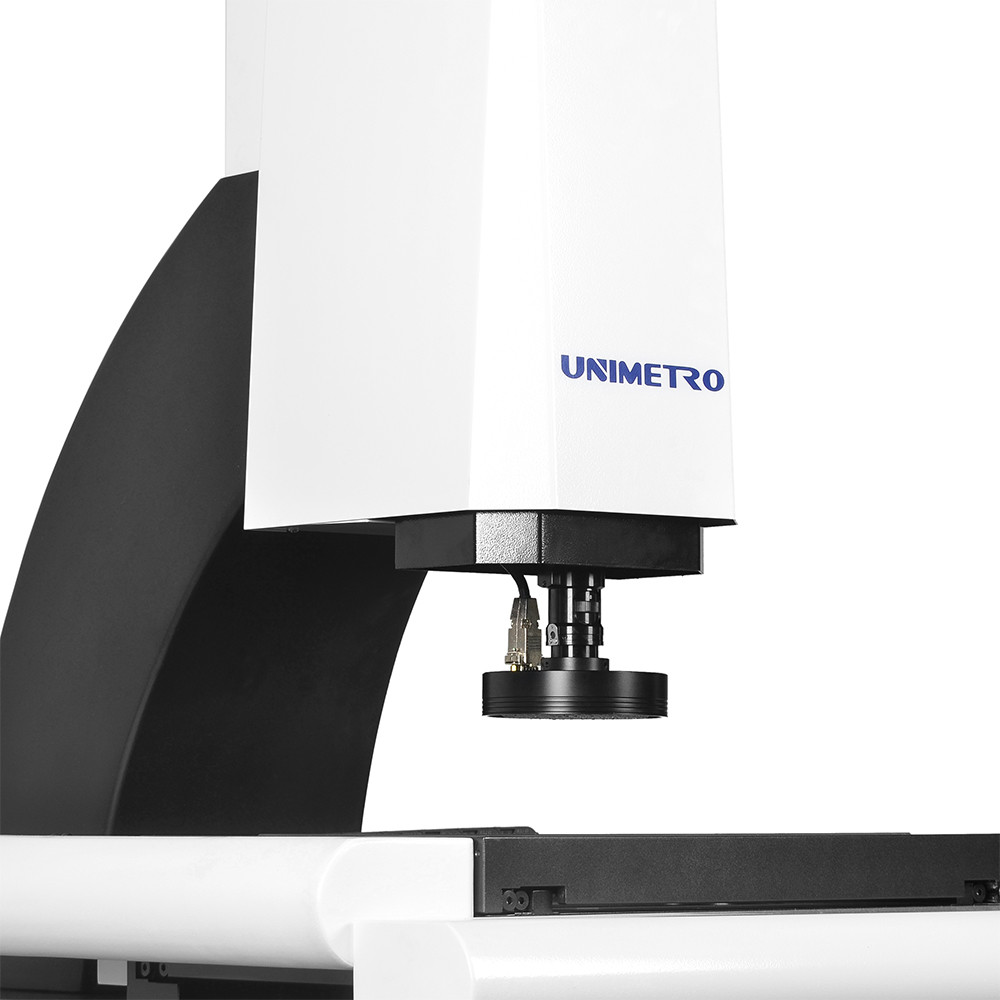

Telecamera CCD di livello industriale

Generatore di impulsi manuale per il controllo del movimento dell'asse Z

Indicatori laser per posizionamento e messa a fuoco ausiliari (opzionali)

Obiettivo zoom manuale ammaccato 0,7-4,5X con sensore di feedback del segnale di ingrandimento

Applicazioni per apparecchiature di misurazione ottica

Compatibile con la linea completa di sensori di misurazione in fibra Omron per funzionalità di misurazione di precisione avanzate
Misurazioni stabili di superfici inclinate o curve
Misurazioni stabili di diversi tipi di materiali
Misurazioni stabili di superfici lisce o ruvide
Compatibile con il tastatore Renishaw per funzionalità di misurazione 2D e 3D opzionali in un'unica macchina
Il software calcola l'offset tra la lente ottica e la sonda a contatto, garantendo che tutte le misurazioni rientrino nello stesso sistema di coordinate
I risultati delle misurazioni possono essere generati come disegni 3D per applicazioni di reverse engineering

Funzioni software per apparecchiature di misurazione ottica

Il software UNIMETRO INSPECT3D è dotato di un'interfaccia intuitiva e facile da apprendere, offrendo allo stesso tempo potenti funzionalità per misurazioni rapide e precise. Il software fornisce un'interfaccia utente completa in lingua inglese e supporta lo sviluppo di lingue aggiuntive.

Inserisci il file CAD e misura

Serie di parti e misurazione macro

Messa a fuoco automatica e misurazione dell'altezza

Funzione di navigazione per una rapida localizzazione

Potente funzione di misurazione geometrica

Report di dati multipli e output grafico dei dati

Programma utente flessibile

Creazione di elementi di riferimento

Potente funzione di rilevamento dei bordi

Supporta più accessori esterni

Calcolo automatico della tolleranza geometrica

Misurazione di produzioni complesse in modo rapido e conveniente

Parametri tecnici

Modello	PICCO 300	PICCO 400
Dimensioni (mm) (LPA)	8506501060	10008001080
Campo di misura (mm) (XYZ)	300200200	400300200
Precisione (μm)	3+L/200	3+L/200
Ripetibilità (μm)	3	3
Peso (kg)	120	150
Telecamera	Telecamera CCD analogica di livello industriale e scheda video SV2000E
Lente	Obiettivo zoom manuale ammaccato 0,7-4,5X / Obiettivo zoom manuale 0,7-4,5X con feedback del segnale (opzionale) / Obiettivo zoom automatico (opzionale)
Ingrandimento	18-188X (la diversa combinazione di fotocamera e obiettivo comporta un intervallo di ingrandimento diverso)
FOV	8,1-1,3 mm (la diversa combinazione di fotocamera e obiettivo porta a diversi intervalli di FOV)
Distanza di lavoro	108 mm
Risoluzione scale lineari	0,0005 mm
Illuminazione	3 anelli programmabili, luce ad anello di superficie a 8 sezioni, luce di contorno parallela programmabile

Informazioni aziendali

I nostri clienti e agenti

Domande frequenti

Q1: sei una fabbrica o una società commerciale?

A1: Siamo una fabbrica e forniamo risposte entro 24 ore.

Q2: Cosa produce principalmente la tua azienda?

A2: Produciamo principalmente macchine di misura visiva, macchine di misura a coordinate, dispositivi CMM e VMM e relative apparecchiature.

Q3: Come scegliere la specifica appropriata?

A3: Il nostro team di professionisti ti consiglierà sulle specifiche adatte dello strumento di misura in base alla varietà del tuo prodotto e ai requisiti di dimensione.

Q4: accetti un servizio personalizzato?

A4: Sì, forniamo sia macchine standard che soluzioni personalizzate su misura per le esigenze del cliente.

Q5: qual è il periodo di garanzia?

A5: Il periodo di garanzia del nostro prodotto è di 1 anno. Abbiamo migliorato la durata delle parti fragili e manteniamo una qualità del prodotto stabile per la vostra garanzia.

Prodotto Tag:

Luogo di origine:	La CINA
Marca:	UNIMETRO
Certificazione:	CE ISO
Numero di modello:	PICCO

Quantità di ordine minimo:	1
Prezzo:	Discussible
Imballaggi particolari:	caso di legno
Tempi di consegna:	10~20days
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	30 al mese
