Name: Macchina ottica automatica di ispezione dei semi per la misura di planarità
Brand: Unimetro Precision Machinery Co., Ltd
SKU: Extra
Price: 20,500.00 USD
Availability: InStock

Informazioni dettagliate

Nome del prodotto:	Macchina di misurazione della vista	Movimento dell'asse z:	Motorizzato
Controllo del movimento dell'asse z:	Tastiera, software	messa a fuoco:	Automatico
X, y movimento:	Manuale	Dimensione:	550540930mm
Campo di misura:	200100150mm	Ripetibilità:	2.5um
Peso:	150 kg	Risoluzione della scala lineare:	0,5um (0,1um per opzione)
telecamera ccd:	Telecamera CCD HD
Evidenziare:	Macchina ottica di ispezione per la misura di planarità , macchina ottica di ispezione 150kg , macchina di misura di visione 150kg

Descrizione di prodotto

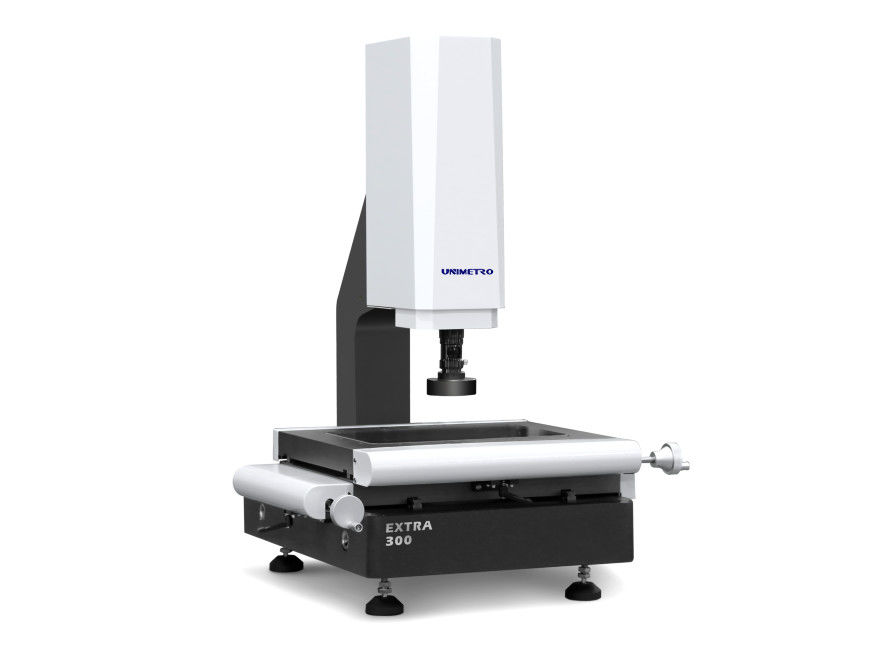

Macchina di ispezione ottica semiautomatica per la misurazione della planarità

Funzioni

Descrizione della macchina di ispezione ottica semiautomatica

1) La macchina di ispezione ottica è uno strumento utilizzato per la misurazione accurata delle dimensioni fisiche, con una precisione fino al livello del micron.
2) La macchina di ispezione ottica, una macchina VMM, utilizza la telecamera per acquisire l'immagine del pezzo, analizzare i pixel dell'immagine e calcolare la dimensione 2D con il software di misurazione.
3) La macchina di ispezione ottica semiautomatica della serie EXTRA è uno strumento importante utilizzato nel processo di controllo qualità dei tuoi prodotti. Assicura l'accuratezza dimensionale dei tuoi prodotti, rendendo i tuoi prodotti più competitivi.
4) La macchina di ispezione ottica semiautomatica della serie EXTRA è progettata e sviluppata da UNIMETRO, un modello popolare adatto alla maggior parte delle applicazioni di misurazione dimensionale 2D accurate e agli utenti finali di diversi settori, come stampi, elettronica, semiconduttori, iniezione di plastica, prodotti 3C, assistenza medica, aviazione...ecc.
5) L'asse Z della macchina di ispezione ottica semiautomatica della serie EXTRA è configurato con un sistema di servomotore a circuito chiuso, per ottenere un controllo del movimento ad alta precisione e la funzione di messa a fuoco automatica, gli utenti sono in grado di controllare il movimento dell'asse Z e la messa a fuoco dell'immagine nel software o nella tastiera, aumentando notevolmente l'efficienza di misurazione.

Area di applicazione della macchina di ispezione ottica semiautomatica

a. Industria degli stampi
b. Produzione automobilistica
c. Industria medica
d. Produzione meccanica
e. Industria digitale 3C
f. Produzione di PCB
Ecc.

Configurazione hardware

Macchina ottica automatica di ispezione dei semi per la misura di planarità 0

◉ Scale lineari a 3 assi con risoluzione di 0,5 um

◉ Funzione di messa a fuoco automatica ad alte prestazioni

◉ Compatibile con la sonda a contatto Renishaw

◉ Piano di lavoro in alluminio e anodizzazione dura

◉ Luce ad anello LED a 3 anelli e 8 sezioni, controllo software e programmabile

◉ Luce di contorno LED a percorso parallelo, controllo software e programmabile

◉ Telecamera digitale HD da 1,2 M pixel

◉ Scatola di controllo centrale integrata

◉ Controllo motorizzato dell'asse Z

◉ Guida lineare HIWIN

◉ Generatore di impulsi manuale per il controllo del movimento dell'asse Z

◉ Con indicatori laser per il posizionamento e la messa a fuoco ausiliari

◉ Obiettivo zoom dentato manuale 0,7-4,5X con sensore di feedback del segnale di ingrandimento

Parametri

Modello		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Dimensioni (mm) (LPA)		500540930	600740980	700840980	800940980
Campo di misura (mm) (XYZ)		200100150	300200200	400300200	500400200
Precisione di misurazione (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Ripetibilità (μm)		2.5	2.5	2.5	3
Peso (kg)		140kg	190kg	240kg	290kg
Immagine e misurazione	CCD	200 mm (può essere sollevato in base alle esigenze dei clienti)
	Obiettivo	Obiettivo zoom dentato manuale 0,7-4,5X/Obiettivo zoom automatico 1-10X
	Ingrandimento	18-195X (Solo per riferimento. Con telecamere e obiettivi diversi, l'ingrandimento sarà diverso.)
	Campo visivo	8.1~1.3mm
	Distanza di lavoro	108mm
Risoluzione della scala lineare		0,5 μm (0,1 μm per opzione)
Sistema di azionamento		Asse X, Y controllo manuale, asse Z controllo CNC a circuito chiuso e funzione AUTU FOCUS disponibile
Illuminazione		Luce superficiale ad anello LED programmabile a 4 sezioni, luce di contorno LED parallela, luce ad anello LED a 8 sezioni, coassiale, per opzione

Funzioni software

Il software UNIMETRO INSPECT3D ha un'interfaccia utente intuitiva, facile da imparare,

funzione potente, consente agli utenti di ottenere misurazioni rapide e precise.

Il software offre un'interfaccia utente completa in lingua inglese e consente anche lo sviluppo di nuove lingue.

◉ Importa file CAD e misura

◉ Disposizione delle parti e misurazione macro

◉ Messa a fuoco automatica e misurazione dell'altezza

◉ La funzione di navigazione aiuta a individuare rapidamente

◉ Potente funzione di misurazione geometrica

◉ Report dati multipli e funzione di output dati grafici

◉ Programma utente flessibile

◉ Creazione di elementi di riferimento

◉ Potente funzione di rilevamento dei bordi

◉ Supporto di più accessori esterni

◉ Calcolo automatico della tolleranza geometrica degli elementi

◉ Misurazione di produzione complicate in modo rapido e conveniente

Informazioni sull'azienda

I nostri clienti e agenti

FAQ
Q1: Sei una fabbrica o una società commerciale?
A1: Siamo una fabbrica e ti diamo la risposta più rapida in 24 ore.
Q2: Di cosa si occupa principalmente la tua azienda?
A2: Produciamo principalmente macchine di misurazione visiva, macchine di misurazione a coordinate, dispositivi CMM&VMM, ecc.
Q3: Come scegliere la specifica appropriata?
A3: Finché ci dici la varietà e le dimensioni del prodotto da misurare, il nostro team di professionisti ti consiglierà lo strumento di misurazione con le specifiche adatte.
Q4: Accettate servizi personalizzati?
A4: Certo! Possiamo fornire non solo macchine tipiche, ma anche macchine personalizzate in base alle esigenze del cliente.
Q5: Qual è il periodo di garanzia?
A5: Il periodo di garanzia del nostro prodotto è di 1 anno. La qualità del nostro prodotto è molto stabile e abbiamo migliorato molto su alcune parti fragili. Puoi stare tranquillo sulla qualità del nostro prodotto.

Prodotto Tag:

Luogo di origine:	La CINA
Marca:	UNIMETRO
Certificazione:	CE, ISO
Numero di modello:	Extra

Quantità di ordine minimo:	1 set
Prezzo:	Discussible
Imballaggi particolari:	caso di legno
Tempi di consegna:	8~16days
Termini di pagamento:	L/C,T/T,D/P,Western Union,T/T,MoneyGram
Capacità di alimentazione:	40 set al mese
