Macchina di misura visiva di precisione VMZ con funzionamento controllato da software

Strumento di misura video metrologico completamente automatizzato per ispezioni industriali

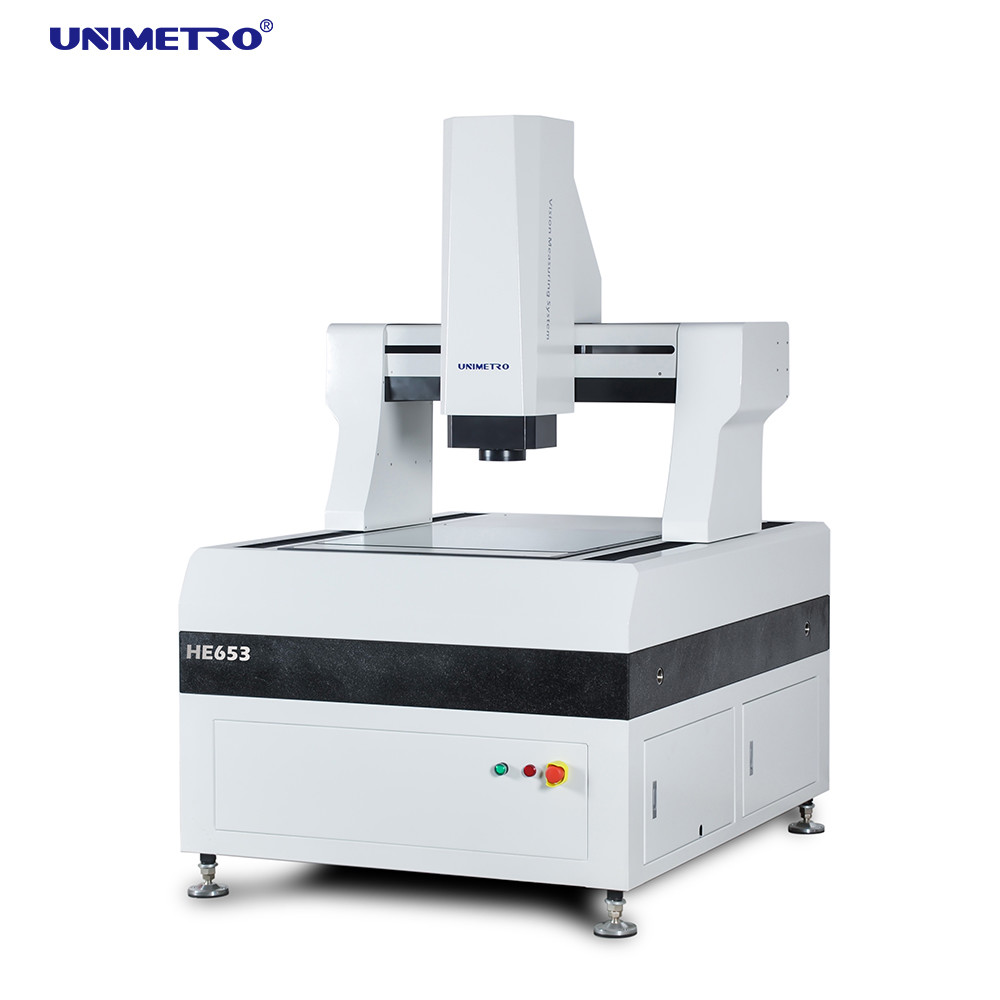

La macchina di misurazione visiva CNC a portale della serie HE è appositamente progettata per misurazioni ad alta precisione e su larga scala. Adotta una struttura a ponte mobile completamente chiusa per mantenere fisso il lavoro di misurazione. Combina organicamente alta precisione e alta efficienza per rilevare efficacemente i parametri geometrici di vari prodotti. Attualmente viene utilizzato principalmente in circuiti stampati PCB, laminati rivestiti in rame, vetro piano, moduli a cristalli liquidi, stampi per coltelli, materiali isolanti, lamiere di precisione e altri settori.

Descrizione

Macchina di misurazione visiva ---- Design ad alta struttura rigida
>> Viene adottata l'intera struttura del ponte mobile a telaio chiuso, pezzo di misura fisso, grande capacità portante e buone prestazioni di movimento.
>> Introdurre la tecnologia di analisi degli elementi finiti nella progettazione meccanica per garantire elevata rigidità e struttura meccanica ad alta precisione.
>> Base in granito di grado 000, elevata resistenza, resistenza alla corrosione e buona stabilità.
>> Piano di lavoro per il trattamento superficiale dell'ossido di alluminio, controllo dell'azione rapido e flessibile, durevole e bello.

Macchina per la misurazione visivaAlta ---- Configurazione di precisione
>> Righello a reticolo aperto RENISHAW, risoluzione 0,5 um, alta precisione e buona stabilità. (0,1 um per opzione)
>> La guida lineare di precisione, la vite a ricircolo di sfere della smerigliatrice e il servomotore CA garantiscono la stabilità della precisione di posizionamento del sistema della macchina.
>> La fotocamera digitale Giga a colori ad alta definizione da 2 M pixel soddisfa i requisiti di osservazione chiara e misurazione stabile.
>> Obiettivo ottico ad alta definizione 6,5X, zoom automatico accurato, calibrazione rapida dei pixel.
>> Sorgente luminosa di superficie LED programmabile a 5 anelli e 8 sezioni, sistema di sorgenti luminose di contorno LED parallele.
>> Controllo automatico dell'asse completo, servomotore CA ad anello chiuso completo.


Macchina di misurazione visiva Multisensore opzionale per misurazioni 3D
La macchina di misurazione visiva di tipo a portale di grandi dimensioni della serie HE può essere dotata di una varietà di sensori 3D per misurazioni composite 2D / 3D complete. Può anche essere dotato di sensori senza contatto come sonda e laser. Supporta inoltre la serie completa di staffe per sonde RENSHAW, in modo che gli utenti possano completare la trasformazione automatica della misurazione a scala reale su un unico dispositivo, migliorando notevolmente la produttività.


Parametri

Informazioni aziendali

Il nostro cliente e agente









Domande frequenti
Q1: sei una fabbrica o una società commerciale?
A1: Siamo una fabbrica e ti forniamo la risposta più rapida entro 24 ore.
Q2: In cosa opera principalmente la tua azienda?
A2: Produciamo principalmente macchine di misura per la visione, macchine di misura a coordinate, dispositivi CMM e VMM, ecc.
Q3: Come scegliere la specifica appropriata?
A3: Se ci comunichi la varietà e la dimensione del prodotto da misurare, il nostro team di professionisti ti consiglierà uno strumento di misura con specifiche adeguate.
Q4: accetti un servizio personalizzato?
A4: Assicurati! Possiamo fornire non solo macchine tipiche, ma anche macchine personalizzate in base alle esigenze del cliente.
Q5: qual è il periodo di garanzia?
A5: Il periodo di garanzia del nostro prodotto è di 1 anno. La qualità del nostro prodotto è molto stabile e abbiamo migliorato molto su alcune parti fragili. Puoi essere certo della qualità dei nostri prodotti.
