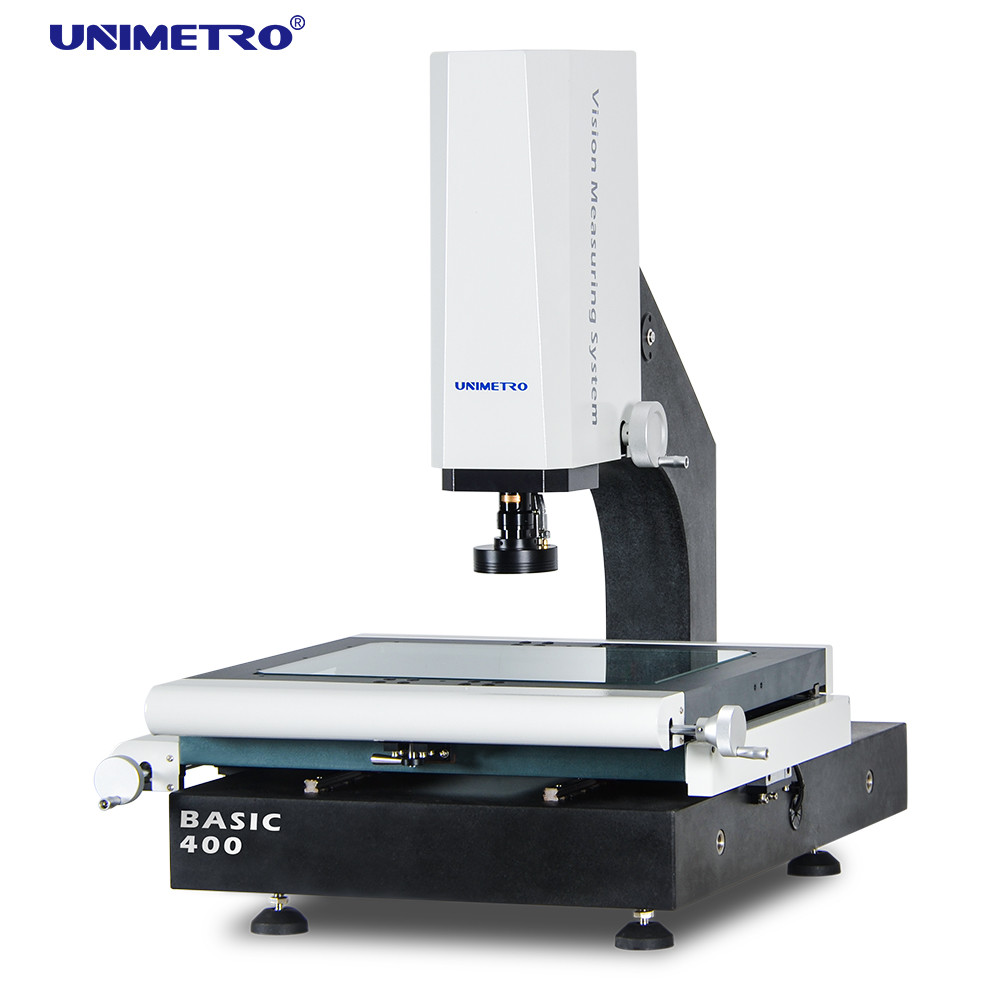

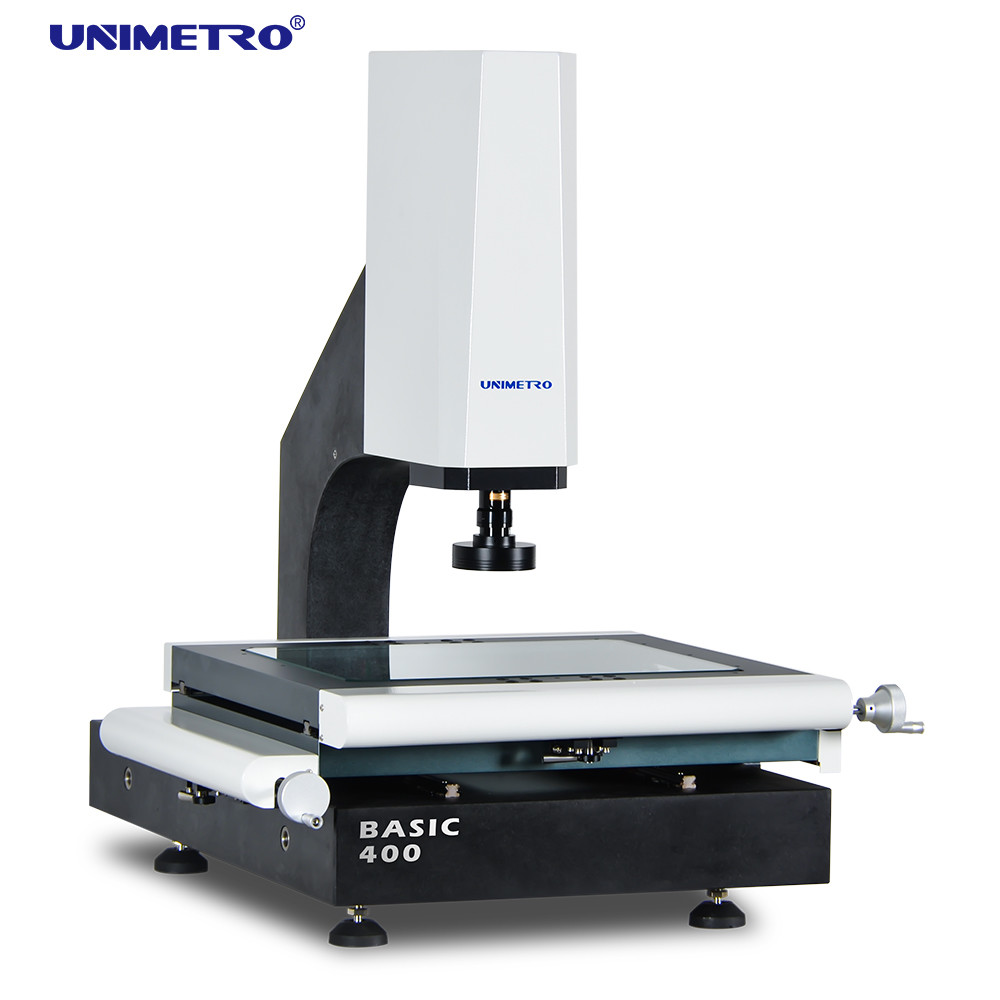

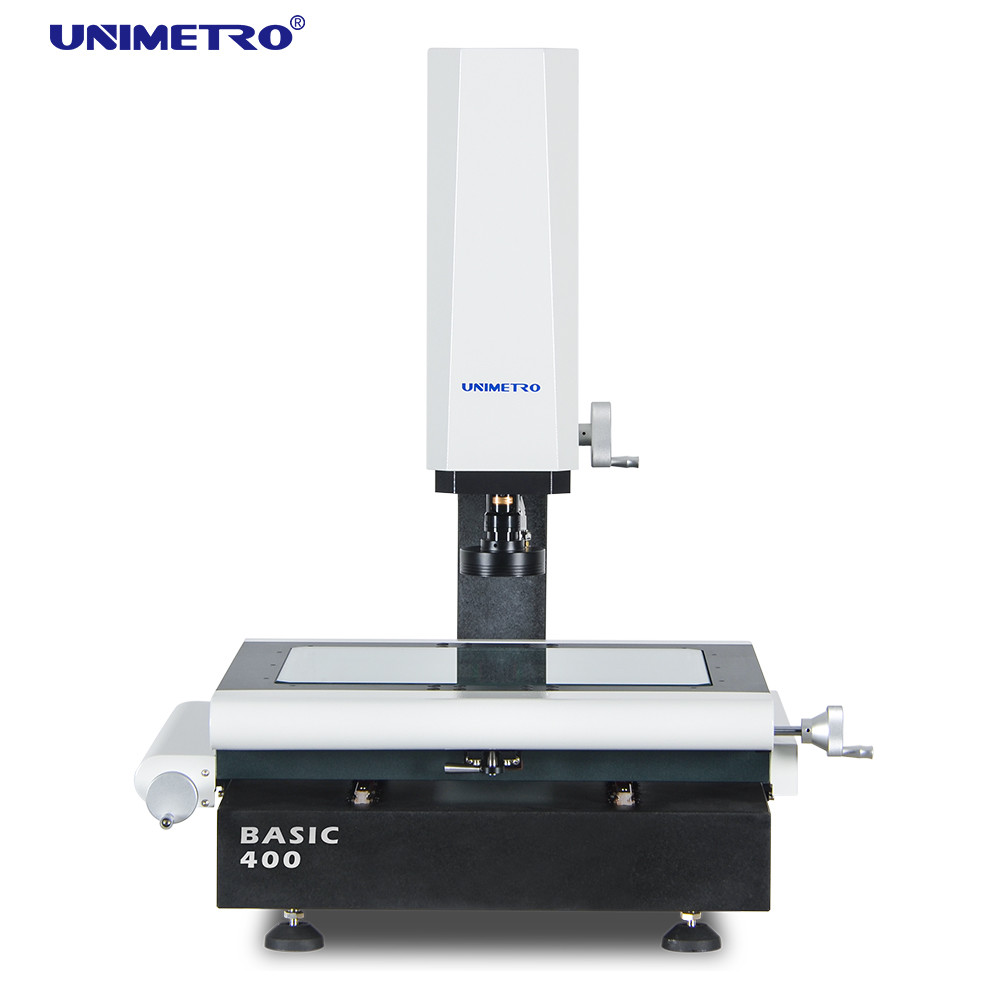

Macchina di misurazione ottica manuale a luce di contorno a led di buona qualità
Il nostro macchina di misurazione ottica manualepuò essere utilizzato come mostrato nei video seguenti:
▶Base e colonna in granito, eccellente stabilità;
▶Stage di lavoro in alluminio, rende il controllo del movimento veloce e flessibile;
▶Utilizzando la guida lineare HIWIN e la rotaia lineare di guida ad alta precisione, con stadio di lavoro in alluminio e lavorazione della superficie di anodizzazione dura,garantisce l'elevata prestazione dinamica e l'uso lungo del ciclo di vita della macchina.
▶Il sistema di controllo integrato, integrato con il controllo del movimento e il controllo di tutti i segnali come illuminazione e lettura lineare della scala, garantisce una prestazione estremamente stabile della macchina.
Scale lineari a 3 assi con risoluzione di 0,5 mm
Funzione di messa a fuoco automatica
Compatibile con la sonda tattile Renishaw
¢ Fase di lavorazione in alluminio e anodizzazione dura
3 anelli 8 sezione LED anello luce controllo software e programmabile
Camera digitale HD da 1,2M pixel
¢ Box di controllo integrato del nucleo
- controllo motorizzato dell'asse Z
¢ Guida lineare HIWIN
- con indicatori laser per posizionamento e messa a fuoco ausiliari

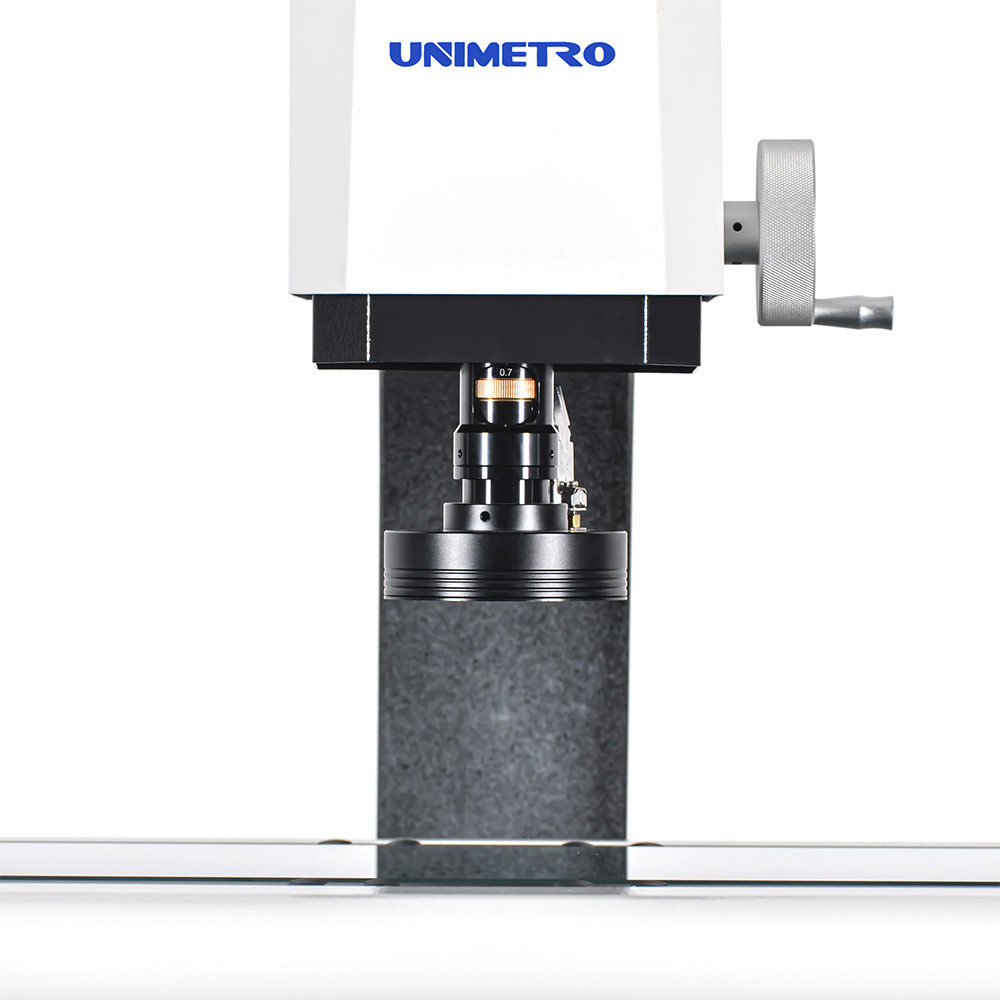

Lenti zoom manuali con dentatura da 0,7-4,5X con sensore di feedback del segnale di ingrandimento
La nostra macchina di misurazione ottica manuale può realizzare la funzione 3D aggiungendo una sonda.
Facile taratura
¢ Toccare da più angoli
¢ Impostazione rapida del sistema di coordinate
Compatibile con tutta la linea di stili Renishaw
Modulo CAD supportato (opzionale)
¢ produzione di disegni 3D
Compattibile con la sonda stellare
Misurazione delle dimensioni 3D
L'immagine e la sonda tattile combinano misurazione
️ supporto del supporto della sonda (opzionale)
I dettagli della nostra macchina di misurazione ottica manuale sono i seguenti:
| |
Base200 |
Base300 |
Basic400 |
Base500 |
| Dimensione ((mm) ((LxWxH) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Distanza di misurazione ((mm)) ((XxYxZ)) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Accuratezza di misurazione ((μm) |
2.5+L/100 |
3.0+L/100 |
| Ripetibilità ((μm) |
2.5 |
3 |
| Peso ((kg) |
140 |
190 |
240 |
290 |
| Immagine e misurazione |
Fotocamera |
1Fotocamera digitale HD da.2M pixel |
| Lenti |
0.7-4.5X obiettivo zoom manuale con dentatura con sensore di feedback del segnale di riparazione |
| Ingrandimento |
18-195X ((Solo per riferimento.Con fotocamera e obiettivo diversi l'ingrandimento sarà diverso.) |
| Campo visivo |
8.1 mm~1.3 mm |
| Distanza di lavoro |
80 mm |
| Risoluzione a scala lineare |
0.5 μm ((0,1 μm facoltativo) |
| Sistema di guida |
Controllo manuale dell'asse X, Y, Z |
| Illuminazione |
4 sezioni programmabili, luce di superficie ad anello a LED, luce di contorno LED parallela, 8 sezioni, luce ad anello a LED, luce coassiale, opzionale. |
L è la lunghezza di misura ((mm), la precisione meccanica dell'asse Z e la precisione di messa a fuoco sono correlate alla superficie del pezzo da lavorare. ** L'ingrandimento è un valore approssimativo,si riferisce alla dimensione del monitor e alla risoluzione.
Campo visivo ((mm) = (diagonale*orizzontale*verticale)
0L'obiettivo.5X o 2X è disponibile opzionalmente e realizza ingrandimento dell'immagine: 13X ~ 86X o 52X ~ 344X.
Il nostromacchina di misurazione ottica manualeutilizzare il potente software funzionale.
INSPECT 3D VISION SOFTWARE di misurazione
Il software UNIMETRO INSPECT3D è dotato di un'interfaccia user friendly, facile da imparare,
La funzione di misurazione è molto potente e consente agli utenti di ottenere una misurazione rapida e precisa.
Il software offre interfaccia utente completa in lingua inglese, consente anche lo sviluppo di nuove lingue
Input file CAD e misura
¢ Misurazione di matrici e macro di parti
️ messa a fuoco automatica e misurazione dell'altezza
La funzione di navigazione aiuta a localizzare rapidamente
Funzione di misurazione geometrica potente
¢ Rapporti di dati multipli e funzione di uscita grafica dei dati
Programma utente flessibile
Creare elementi di riferimento
Funzione di rilevamento dei bordi
Supporto di più accessori esterni
Calcolo automatico delle tolleranze geometriche degli elementi
Misurare la produzione complessa in modo rapido e conveniente
