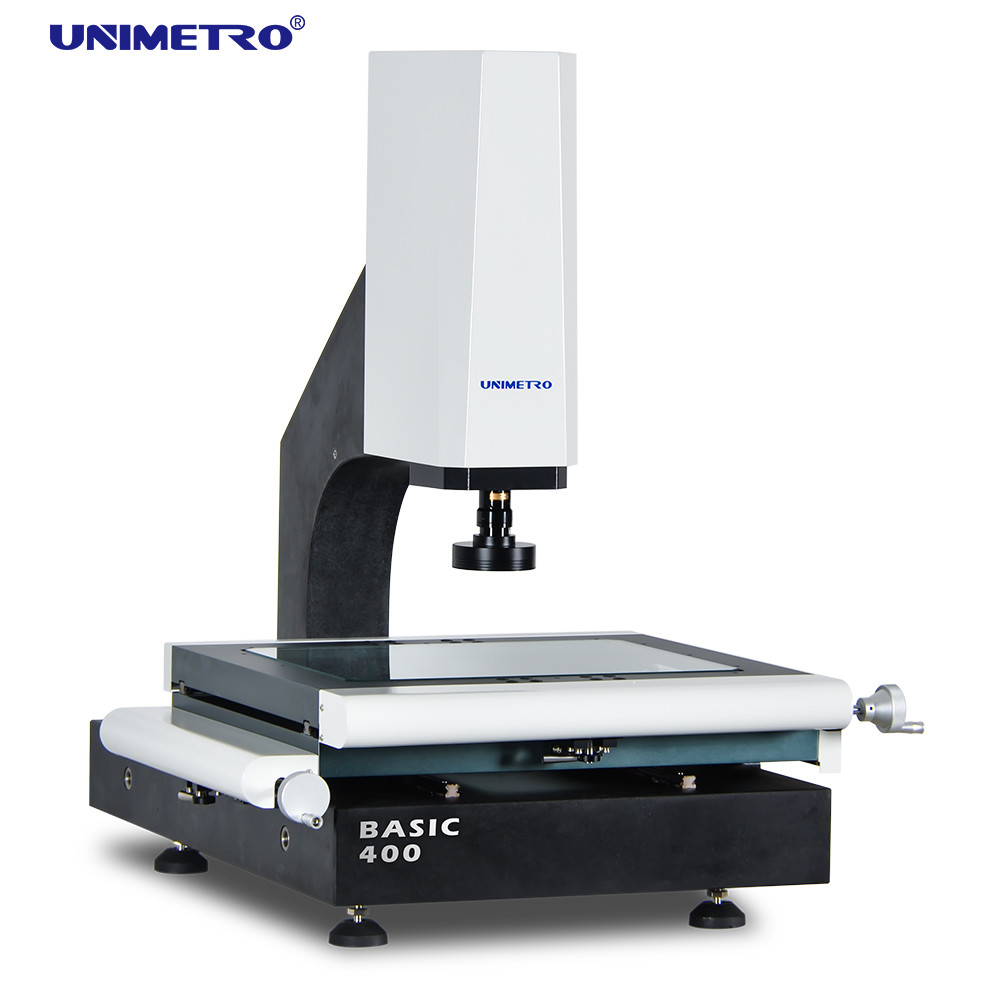

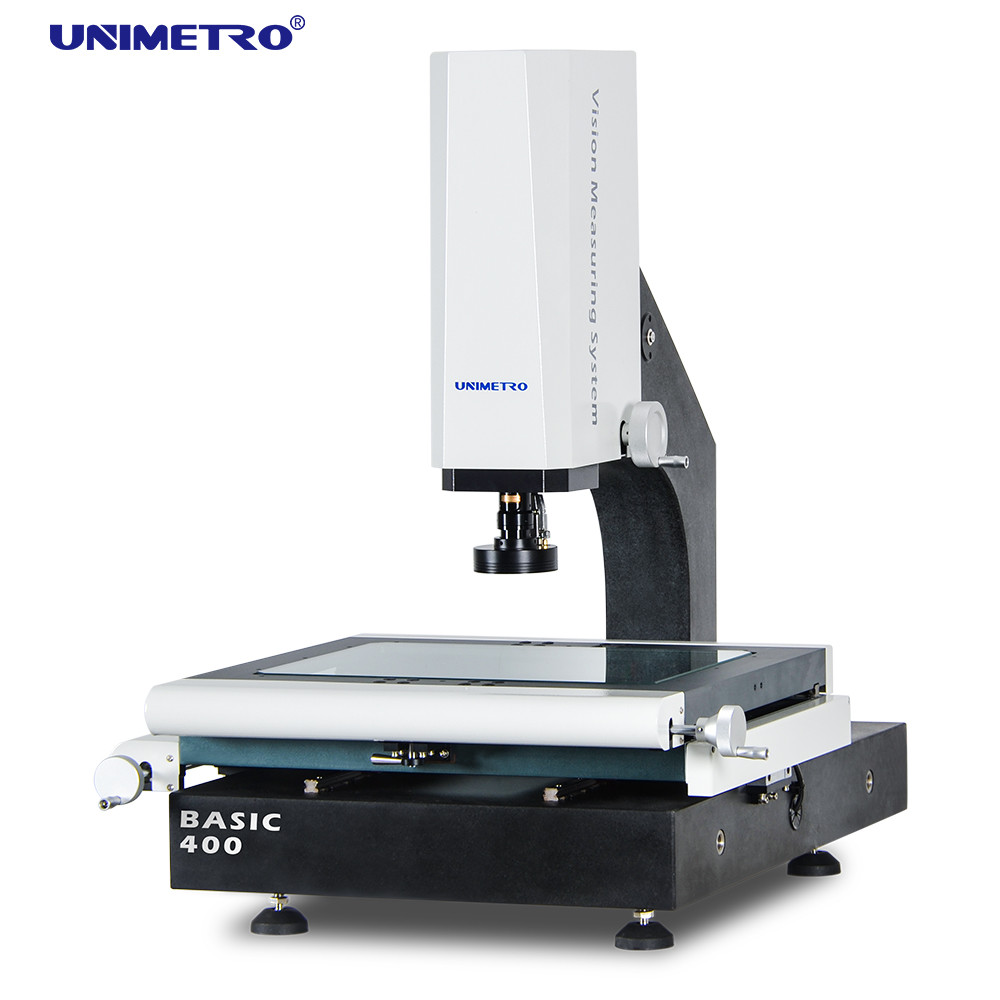

Attrezzature di misurazione ottica di buona qualità macchina di misurazione visione manuale macchina vmm
la macchina di misurazione della visione manuale può essere utilizzata come mostrato in seguito nei video
Descrizione

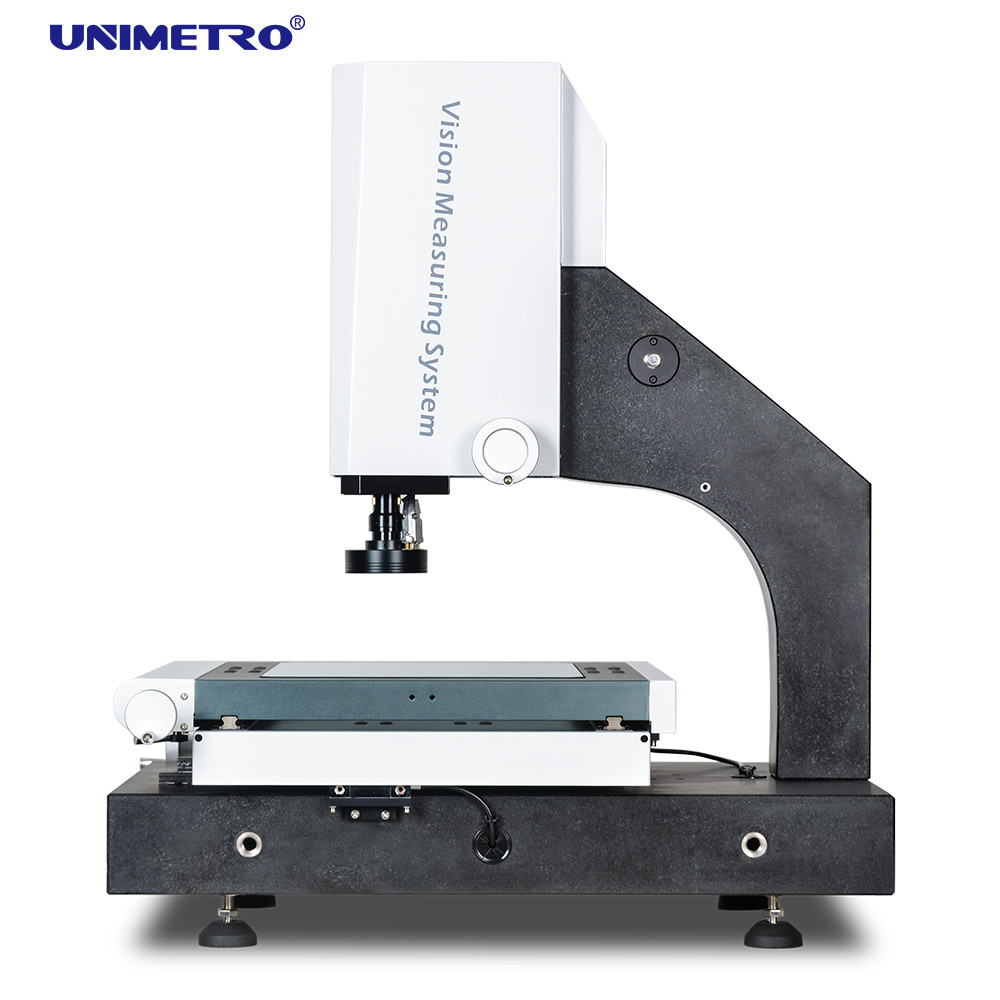

▶Base e colonna in granito, eccellente stabilità;
▶Stage di lavoro in alluminio, rende il controllo del movimento veloce e flessibile;
▶Utilizzando la guida lineare HIWIN e la rotaia lineare di guida ad alta precisione, con stadio di lavoro in alluminio e lavorazione della superficie di anodizzazione dura,garantisce l'elevata prestazione dinamica e l'uso lungo del ciclo di vita della macchina.
▶Il sistema di controllo integrato, integrato con il controllo del movimento e il controllo di tutti i segnali come illuminazione e lettura lineare della scala, garantisce una prestazione estremamente stabile della macchina.
Scale lineari a 3 assi con risoluzione di 0,5 mm
Funzione di messa a fuoco automatica
Compatibile con la sonda tattile Renishaw
¢ Fase di lavorazione in alluminio e anodizzazione dura

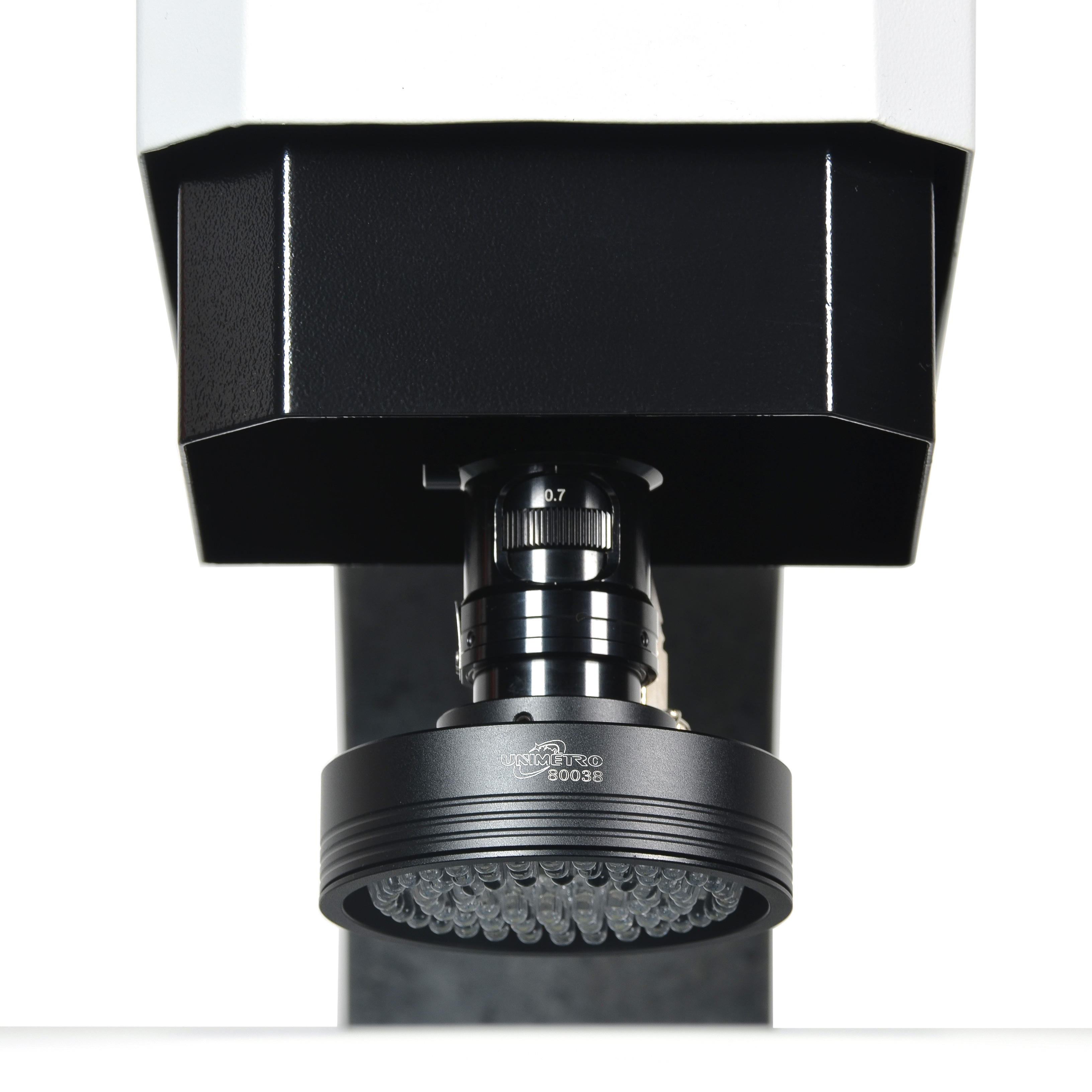

3 anelli 8 sezione LED anello luce controllo software e programmabile
◉ Parallel light path LED contour light software control and programmable
Camera digitale HD da 1,2M pixel
¢ Box di controllo integrato del nucleo
- controllo motorizzato dell'asse Z
¢ Guida lineare HIWIN
- con indicatori laser per posizionamento e messa a fuoco ausiliari

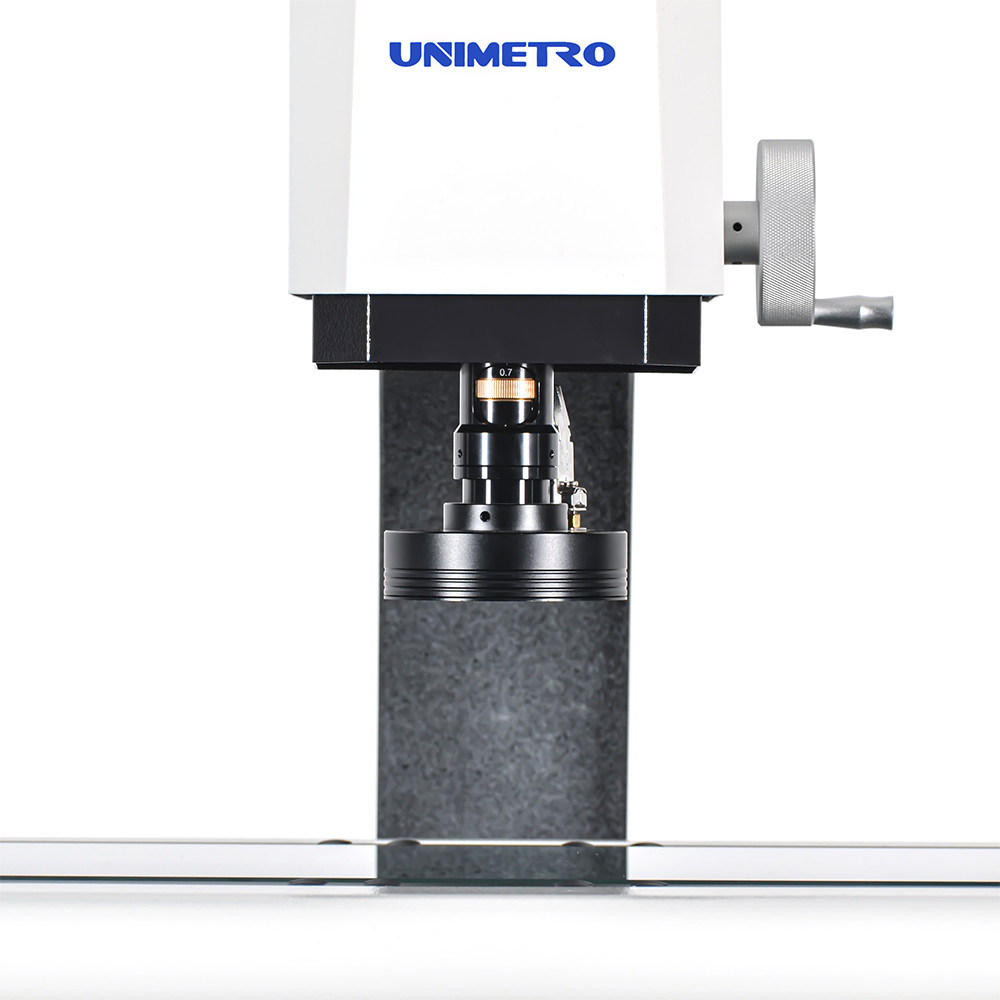

Lenti zoom manuali con dentatura da 0,7-4,5X con sensore di feedback del segnale di ingrandimento
Caratteristiche della sonda
La nostra macchina manuale per misurare la vistapuò realizzare la funzione 3D aggiungendo una sonda.
Facile taratura
¢ Toccare da più angoli
¢ Impostazione rapida del sistema di coordinate
Compatibile con tutta la linea di stili Renishaw
Modulo CAD supportato (opzionale)
¢ produzione di disegni 3D
Compattibile con la sonda stellare
Misurazione delle dimensioni 3D
L'immagine e la sonda tattile combinano misurazione
️ supporto del supporto della sonda (opzionale)
Parametri
| Modello |
BASIC 200 |
BASIC 300 |
BASIC 400 |
BASIC 500 |
| Dimensione ((mm) ((L*W*H) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Distanza di misura (mm) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Accuratezza di misura (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Ripetibilità (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Peso (kg) |
140 kg |
190 kg |
240 kg |
290 kg |
| Immagine e misurazione |
CCD |
1Fotocamera digitale HD da.2M pixel |
| Lenti |
0.7-4.5X obiettivo zoom manuale con dentatura con sensore di feedback del segnale di riparazione |
| Ingrandimento |
18-195X (solo a titolo di riferimento, con fotocamera e obiettivo diversi l'ingrandimento sarà diverso) |
| Campo visivo |
8.1~1.3 mm |
| Distanza di lavoro |
80 mm |
| Risoluzione a scala lineare |
0.5 μm ((0,1 μm per l'opzione) |
| Sistema di guida |
Controllo manuale dell'asse X, Y, Z |
| Illuminazione |
Programmabile a 4 sezioni luce di superficie ad anello a LED, luce di contorno LED parallela, luce ad anello a LED a 8 sezioni, coassiale, opzionale |
L è la lunghezza di misura ((mm), la precisione meccanica dell'asse Z e la precisione di messa a fuoco sono correlate alla superficie del pezzo da lavorare. ** L'ingrandimento è un valore approssimativo,si riferisce alla dimensione del monitor e alla risoluzione.
Campo visivo ((mm) = (diagonale*orizzontale*verticale)
0L'obiettivo.5X o 2X è disponibile opzionalmente e realizza ingrandimento dell'immagine: 13X ~ 86X o 52X ~ 344X.
Funzione del software
Il software UNIMETRO INSPECT3D è dotato di un'interfaccia user friendly, facile da imparare,
La funzione di misurazione è molto potente e consente agli utenti di ottenere una misurazione rapida e precisa.
Il software offre interfaccia utente completa in lingua inglese, consente anche lo sviluppo di nuove lingue
Input file CAD e misura
¢ Misurazione di matrici e macro di parti
️ messa a fuoco automatica e misurazione dell'altezza
La funzione di navigazione aiuta a localizzare rapidamente
Funzione di misurazione geometrica potente
¢ Rapporti di dati multipli e funzione di uscita grafica dei dati
Programma utente flessibile
Creare elementi di riferimento
Funzione di rilevamento dei bordi
Supporto di più accessori esterni
Calcolo automatico delle tolleranze geometriche degli elementi
Misurare la produzione complessa in modo rapido e conveniente
