Guida motrice dell'asse Z

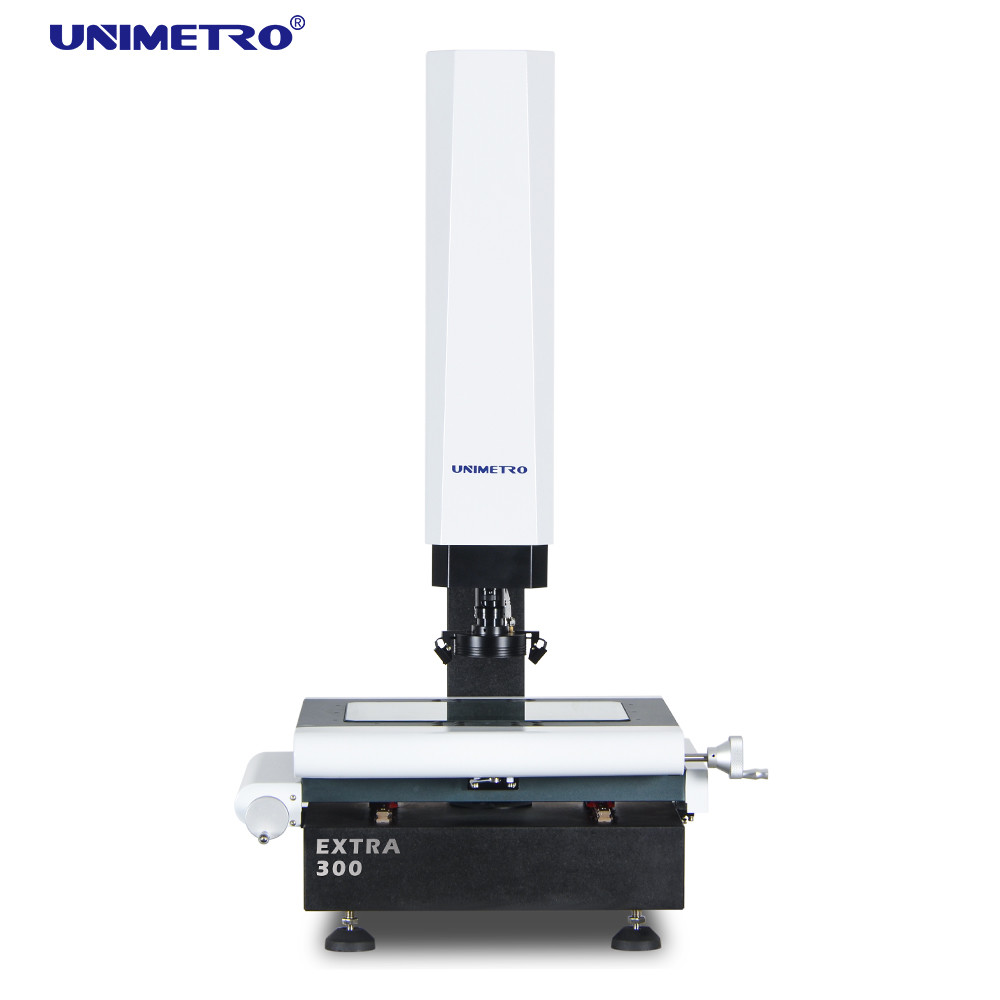

Led Contour Light Fast Reacting Vision Measurement Machine Z Axis Motorized Control

Informazioni di base

Luogo di origine:	La Cina
Marca:	Unimetro
Certificazione:	CE, ISO
Numero di modello:	E300

Quantità di ordine minimo:	1 set
Prezzo:	usd5460-usd6300usd/set
Imballaggi particolari:	caso di legno
Tempi di consegna:	15 giorni
Termini di pagamento:	T/T
Capacità di alimentazione:	30 insiemi al mese

Miglior prezzo Contattaci

Informazioni dettagliate

Dimensione:	600740980 mm	measuring range:	300200200
misurazione di precisione:	2,5+L/100	Peso:	190 kg
Ripetibilità:	2.5 μm
Evidenziare:	Macchina di reazione veloce di misura di visione , Macchina di misura di visione di asse di Z , La macchina di misura della visione ha motorizzato il controllo

Descrizione di prodotto

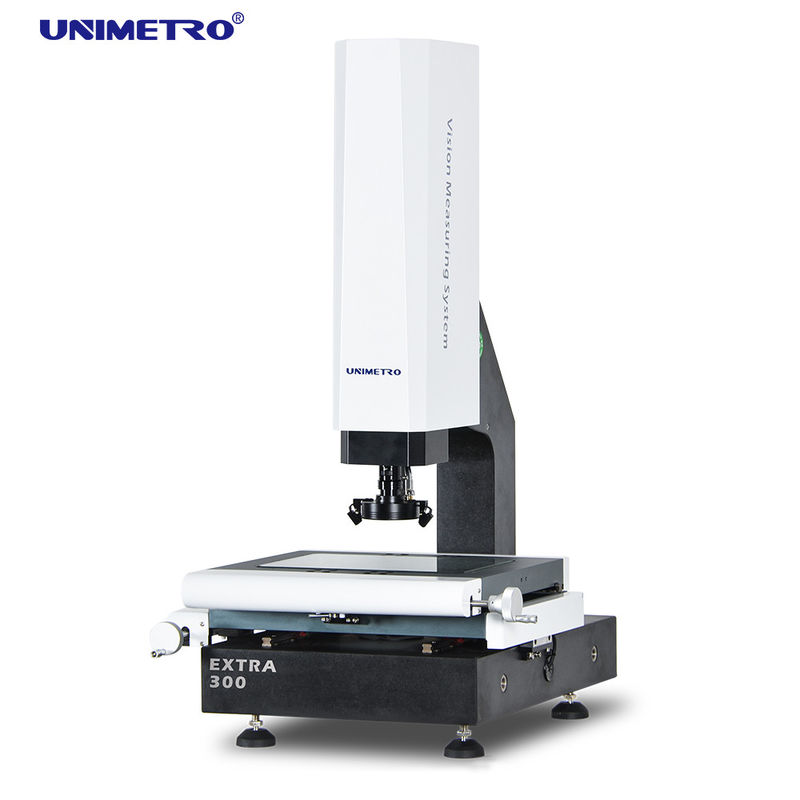

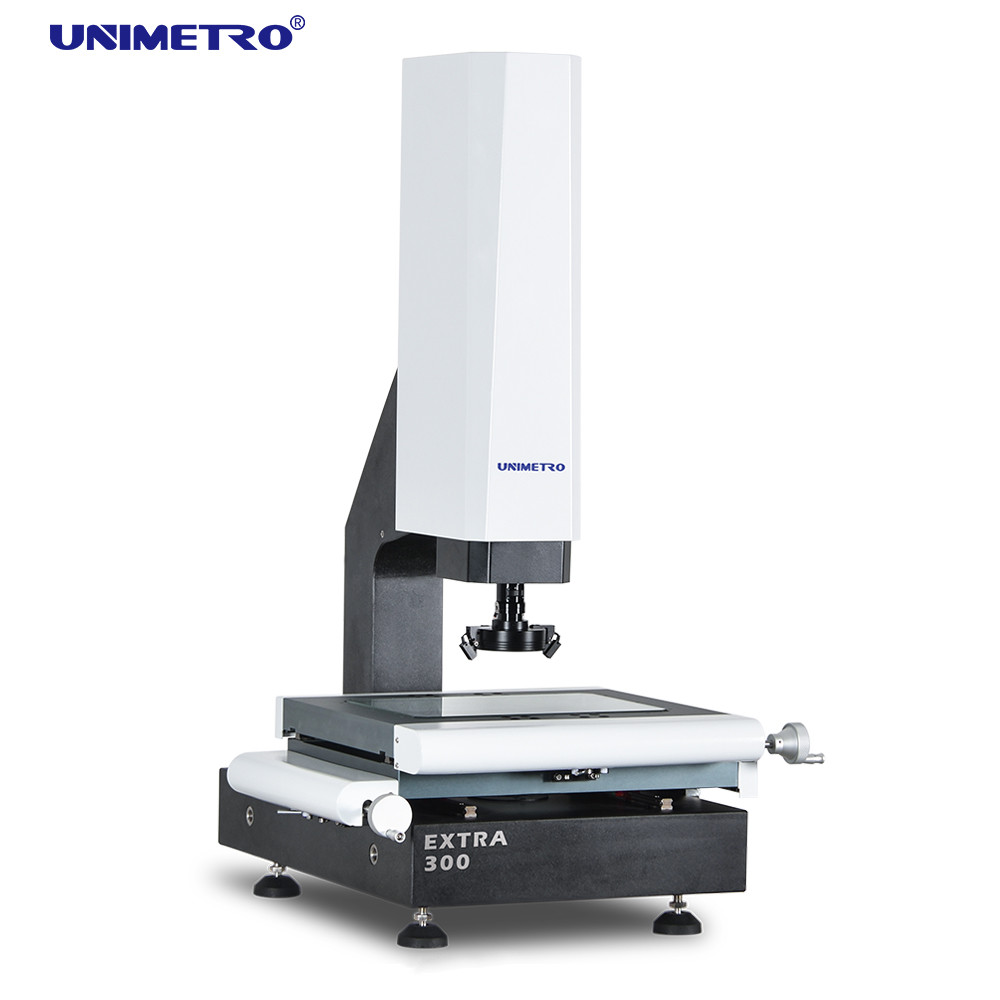

Sistemi di misurazione visiva ad alta precisione, macchine di misura visiva a luce di contorno VMM

Descrizione del prodotto

Guida motrice dell'asse Z 0

Le nostre macchine di misura visiva hanno le seguenti caratteristiche:
► Base e colonna in granito, eccellente stabilità;
► L'asse Z adotta una guida lineare ad alta precisione e un sistema di controllo con servomotore per realizzare la messa a fuoco automatica, eliminare l'errore di messa a fuoco artificiale e migliorare la precisione e la stabilità della misurazione;
► Piano di lavoro in alluminio, per rendere il controllo del movimento rapido e flessibile;

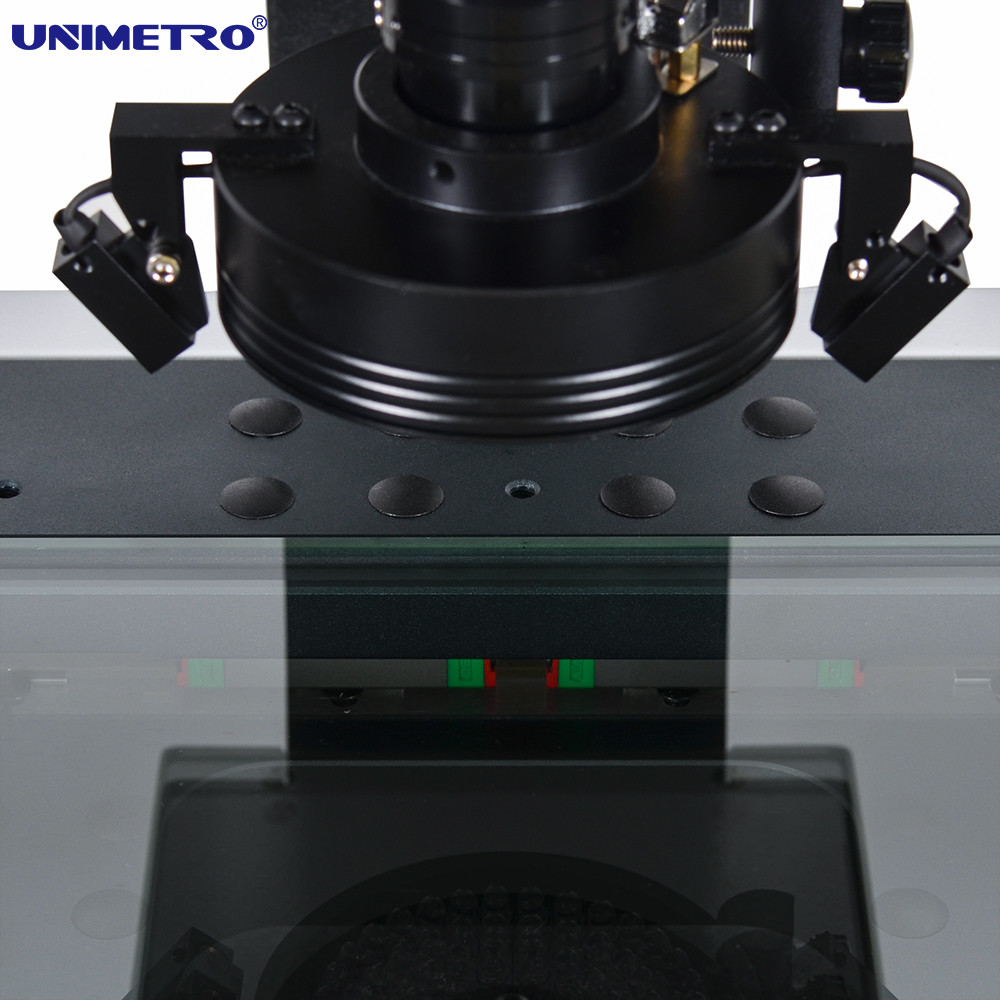

► Sorgente luminosa superficiale a LED programmabile a 3 anelli e 4 sezioni, sistema di sorgente luminosa a contorno LED parallelo a trasmissione e il modulo di regolazione della luce integrato nel software può controllare liberamente la luminosità della luce in 3 anelli e 4 zone.

Configurazione hardware

Guida motrice dell'asse Z 1

Le configurazioni delle nostre macchine di misura visiva sono le seguenti:
● Scale lineari a 3 assi con risoluzione 0,5um
● Funzione di messa a fuoco automatica ad alte prestazioni
● Compatibile con la sonda Renishaw
● Piano di lavoro in alluminio e anodizzazione dura
● Controllo software e programmabile della luce ad anello LED a 3 anelli e 8 sezioni
● Controllo software e programmabile della luce di contorno LED a percorso parallelo
● Telecamera digitale HD da 1,2 M pixel
● Scatola di controllo core integrata
● Controllo motorizzato dell'asse Z
● Guida lineare HIWIN
● Generatore di impulsi manuale per il controllo del movimento dell'asse Z
● Con indicatori laser per il posizionamento e la messa a fuoco ausiliari
● Obiettivo zoom dentato manuale 0,7-4,5X con sensore di feedback del segnale di ingrandimento

Caratteristiche del prodotto

Guida motrice dell'asse Z 2

Le nostre macchine di misura visiva possono aggiungere una sonda per realizzare la funzione 3D
● Calibrazione facile
● Tocco multi-angolo
● Impostazione rapida del sistema di coordinate
● Compatibile con l'intera linea di stili Renishaw
● Modulo CAD supportato (opzionale)
● Output di disegno 3D
● Sonda a stella compatibile
● Misurazione dimensionale 3D
● Combinazione di immagine e sonda tattile
● Supporto per rack sonda (opzionale)

Parametri

I parametri delle nostre macchine di misura visiva sono come mostrato nel grafico seguente:

Modello		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Dimensioni (mm) (LWH)		500540930	600740980	700840980	800940980
Campo di misura (mm) (XYZ)		200100150	300200200	400300200	500400200
Precisione di misura (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Ripetibilità (μm)		2.5	2.5	2.5	3
Peso (kg)		140kg	190kg	240kg	290kg
Immagine e misurazione	CCD	200 mm (può essere sollevato in base alle esigenze dei clienti)
	Obiettivo	Obiettivo zoom dentato manuale 0,7-4,5X/Obiettivo zoom automatico 1-10X
	Ingrandimento	18-195X (Solo per riferimento. Con diverse fotocamere e obiettivi l'ingrandimento sarà diverso.)
	Campo visivo	8.1~1.3mm
	Distanza di lavoro	108mm
Risoluzione della scala lineare		0,5 μm (0,1μm per l'opzione)
Sistema di guida		Controllo manuale degli assi X e Y, controllo CNC a ciclo chiuso dell'asse Z e funzione AUTU FOCUS disponibile
Illuminazione		Luce superficiale ad anello LED programmabile a 4 sezioni, luce di contorno LED parallela, luce ad anello LED a 8 sezioni, coassiale, per opzione

Funzione software

Il software UNIMETRO INSPECT3D ha un'interfaccia utente intuitiva, facile da imparare,

funzione potente, consente agli utenti di ottenere misurazioni rapide e precise.

Il software offre un'interfaccia utente in lingua inglese completa, consente anche lo sviluppo di nuove lingue.

Guida motrice dell'asse Z 3

●Importa file CAD e misura
● Calibrazione facile
● Importa file CAD e misura
● Array di parti e misurazione macro
● Messa a fuoco automatica e misurazione dell'altezza
● La funzione di navigazione aiuta a individuare rapidamente
● Potente funzione di misurazione geometrica
● Più report di dati e funzione di output di dati grafici
● Programma utente flessibile
● Creazione di elementi di riferimento
● Potente funzione di rilevamento dei bordi
● Supporto di più accessori esterni
● Calcolo automatico della tolleranza geometrica degli elementi
● Misurazione di produzione complicata in modo rapido e conveniente

Informazioni sull'azienda

I nostri clienti e agenti

FAQ
Q1: Sei una fabbrica o una società commerciale?
A1: Siamo una fabbrica e ti diamo la risposta più rapida in 24 ore.
Q2: In cosa è principalmente la tua azienda?
A2: Produciamo principalmente macchine di misura visiva, macchine di misura a coordinate, dispositivi CMM e VMM, ecc.
Q3: Come scegliere le specifiche appropriate?
A3: Finché ci dici la varietà e le dimensioni del prodotto da misurare, il nostro team di professionisti ti consiglierà lo strumento di misura con le specifiche adatte.
Q4: Accettate il servizio personalizzato?
A4: Certo! Possiamo fornire non solo macchine tipiche, ma anche macchine personalizzate in base alle esigenze del cliente.
Q5: Qual è il periodo di garanzia?
A5: Il periodo di garanzia del nostro prodotto è di 1 anno. La qualità del nostro prodotto è molto stabile e abbiamo improved molto su alcune parti fragili. Puoi essere certo della qualità del nostro prodotto.
