Informazioni dettagliate

Dimensione:	600740980mm	Campo di misura:	300200200
Precisione di misurazione:	2,5+L/100	Peso:	190Kg
Ripetibilità:	2.5 μm
Evidenziare:	Macchina di reazione veloce di misura di visione , Macchina di misura di visione di asse di Z , La macchina di misura della visione ha motorizzato il controllo

Descrizione di prodotto

Sistemi di misurazione visiva ad alta precisione a led, macchine di misurazione della visione luminosa a contorno

Descrizione del prodotto

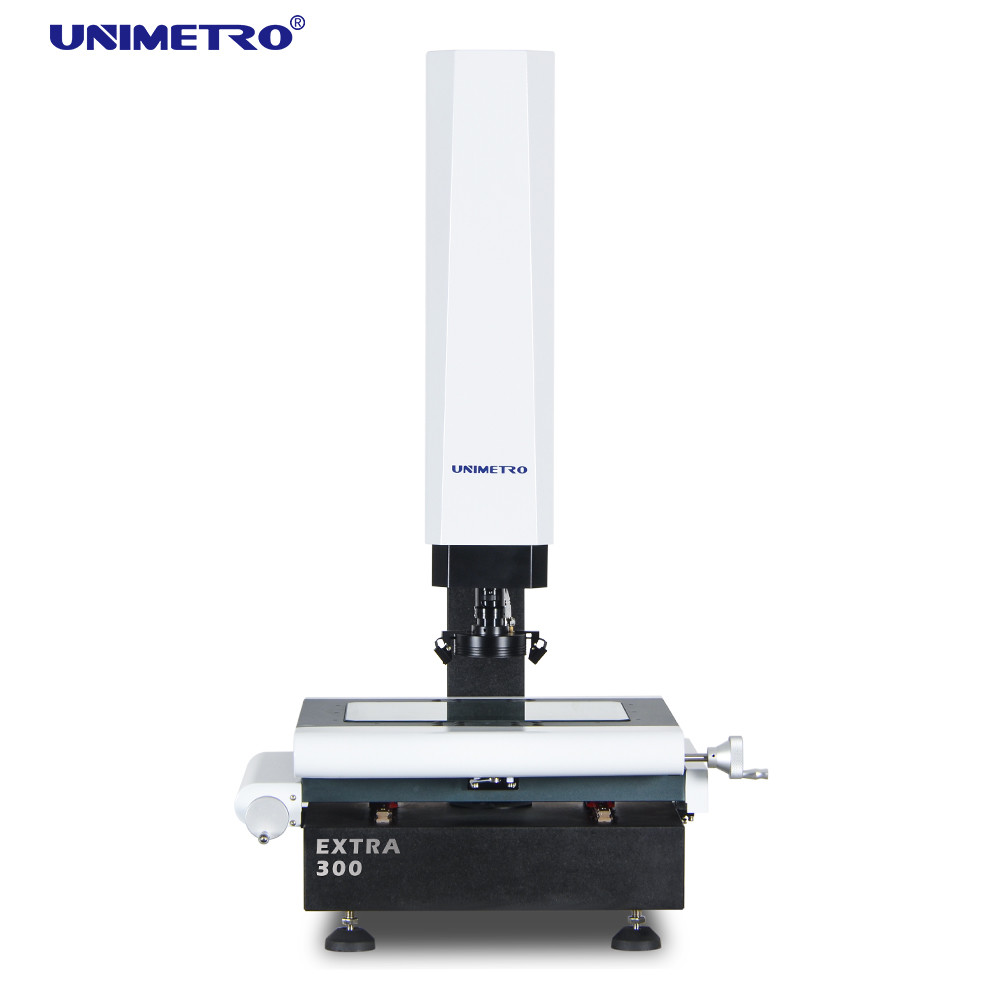

Vision Measuring Machine with LED Contour Lighting, Fast Response, and Motorized Z-Axis Control (Motorizzata per il controllo dell'asse Z) 0

Le nostre macchine di misurazione della visione hanno le caratteristiche seguenti:
Base e colonna in granito, eccellente stabilità;
L'asse Z adotta una guida lineare ad alta precisione e un sistema di controllo servomotore per realizzare la messa a fuoco automatica, eliminando l'errore di messa a fuoco artificiale,e migliorare la precisione e la stabilità delle misurazioni;
¢ fase di lavoro in alluminio,facendo reagire velocemente e flessibilmente il controllo del movimento;
¢ sorgente luminosa di superficie LED programmabile a 3 anelli e 4 sezioni, sistema di sorgente luminosa a contorno LED parallelo alla trasmissione,e il modulo di regolazione della luce integrato del software può controllare liberamente la luminosità della luce in 3 anelli e 4 zone.

Configurazione Hardare

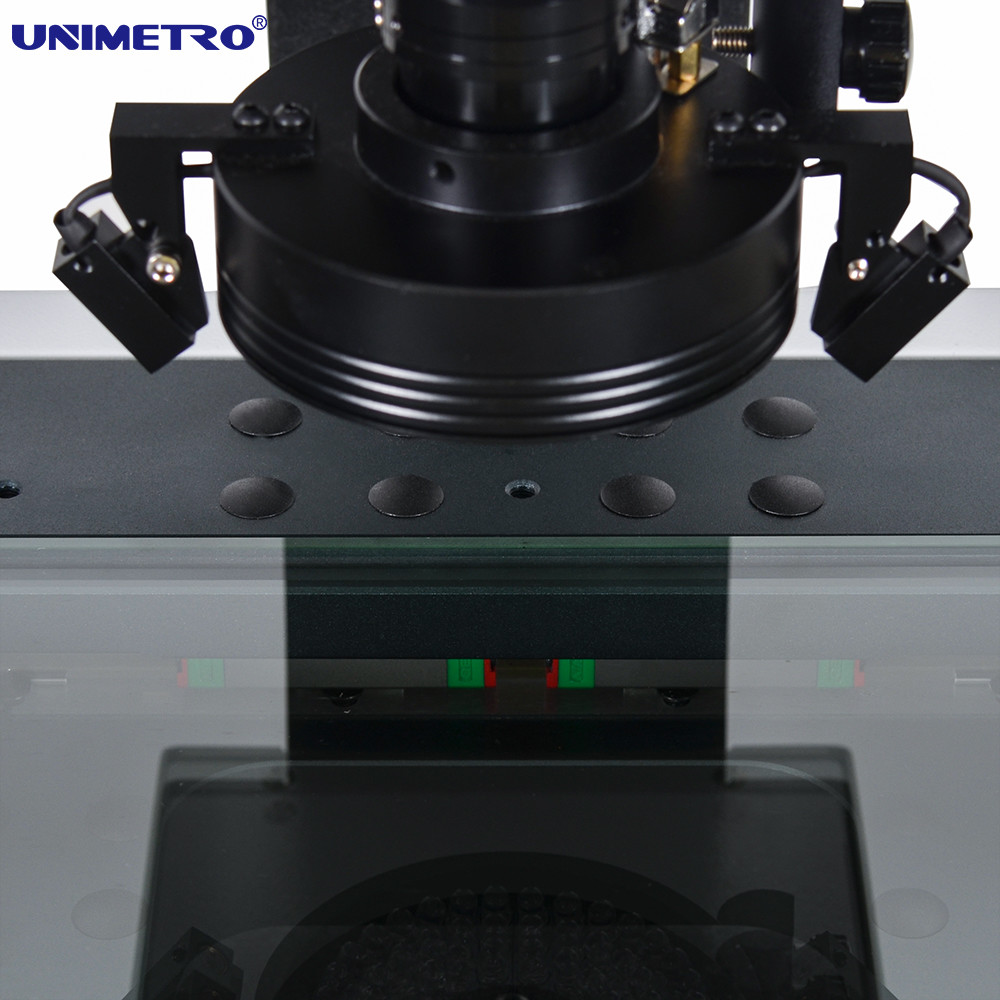

Vision Measuring Machine with LED Contour Lighting, Fast Response, and Motorized Z-Axis Control (Motorizzata per il controllo dell'asse Z) 1

Le configurazioni delle nostre macchine di misurazione della visione sono le seguenti:
● Scale lineari a 3 assi con risoluzione di 0,5 mm
● Funzione di messa a fuoco automatica ad alte prestazioni
● Compatibile con la sonda tattile Renishaw
● Fase di lavorazione in alluminio e anodizzazione dura
● 3 anelli 8 sezione LED anello luce controllo software e programmabile
● Controllo software e programmabile
● Fotocamera digitale HD da 1,2M pixel
● Scatola di controllo integrata
● controllo motorizzato dell'asse Z
● Guida lineare HIWIN
● Generatore di impulsi manuali per il controllo del movimento dell'asse Z
● Con indicatori laser per posizionamento e messa a fuoco ausiliari
● Obiettivo zoom manuale con dentatura da 0,7-4,5X con sensore di feedback del segnale di ingrandimento

Caratteristiche del prodotto

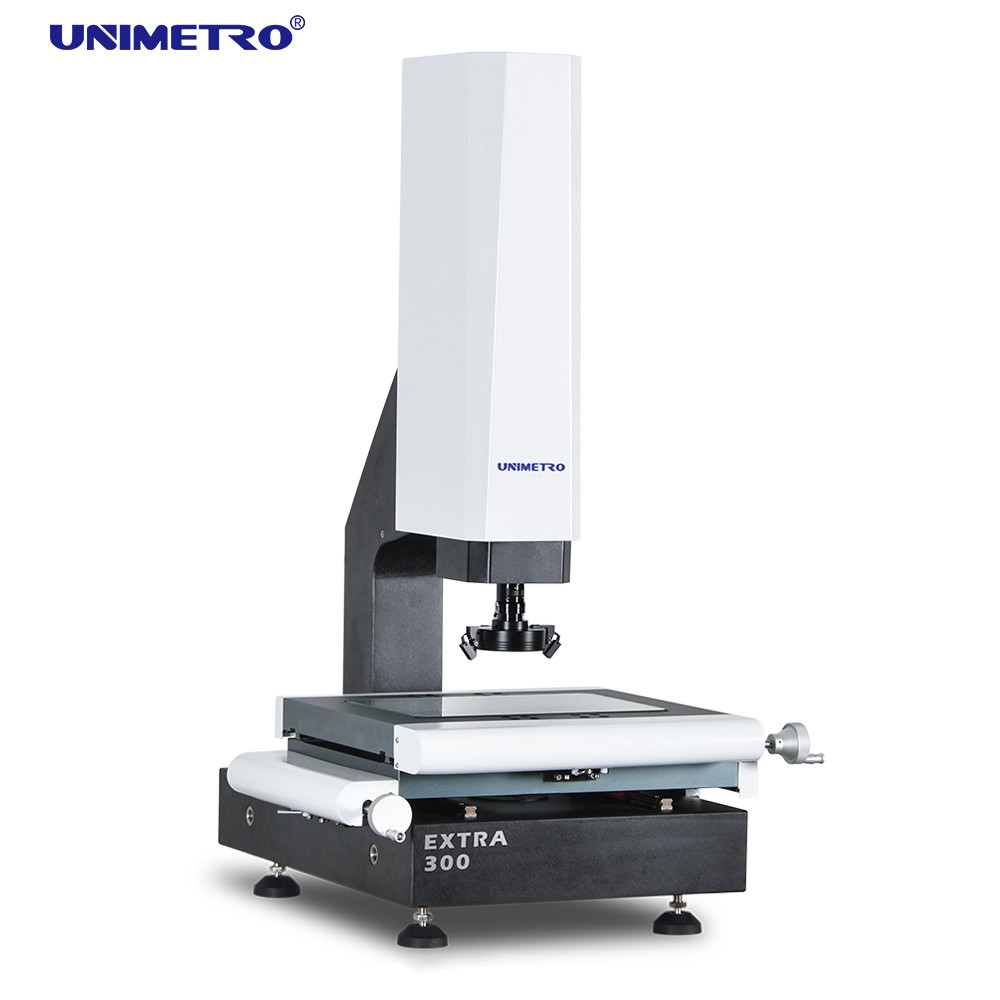

Vision Measuring Machine with LED Contour Lighting, Fast Response, and Motorized Z-Axis Control (Motorizzata per il controllo dell'asse Z) 2

Le nostre macchine di misurazione della visione possono aggiungere la sonda per realizzare la funzione 3D
● Facile taratura
● Tocco a più angolazioni
● Impostazione rapida del sistema di coordinate
● Compatibile con tutta la linea di stili Renishaw
● Modulo CAD supportato (facoltativo)
● Produzione di disegni 3D
● Compatibile con la sonda stellare
● Misurazione delle dimensioni in 3D
● Misurazione combinata di immagini e di sensori tattili
● supporto del supporto della sonda (facoltativo)

Parametri

I parametri delle nostre macchine di misurazione della visione sono i seguenti:

Modello		Extra 200	Extra 300	Extra 400	EXTRA 500
Dimensione ((mm) ((LWH)		500540930	600740980	700840980	800940980
Distanza di misura (mm)		200100150	300200200	400300200	500400200
Accuratezza di misura (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Ripetibilità (μm)		2.5	2.5	2.5	3
Peso (kg)		140 kg	190 kg	240 kg	290 kg
Immagine e misurazione	CCD	200 mm (può essere sollevato in base alle esigenze dei clienti)
	Lenti	Lente zoom manuale con dentatura 0,7-4,5X/lente zoom automatica 1-10X
	Ingrandimento	18-195X (solo a titolo di riferimento, con fotocamera e obiettivo diversi l'ingrandimento sarà diverso)
	Campo visivo	8.1~1.3 mm
	Distanza di lavoro	108 mm
Risoluzione a scala lineare		0.5 μm ((0,1 μm per l'opzione)
Sistema di guida		Controllo manuale dell' asse X, Y, controllo CNC a circuito chiuso dell' asse Z e funzione AUTU FOCUS disponibili
Illuminazione		Programmabile a 4 sezioni luce di superficie ad anello a LED, luce di contorno LED parallela, luce ad anello a LED a 8 sezioni, coassiale, opzionale

Funzione del software

Il software UNIMETRO INSPECT3D è dotato di un'interfaccia user friendly, facile da imparare,

La funzione di misurazione è molto potente e consente agli utenti di ottenere una misurazione rapida e precisa.

Il software offre interfaccia utente completa in lingua inglese, consente anche lo sviluppo di nuove lingue.

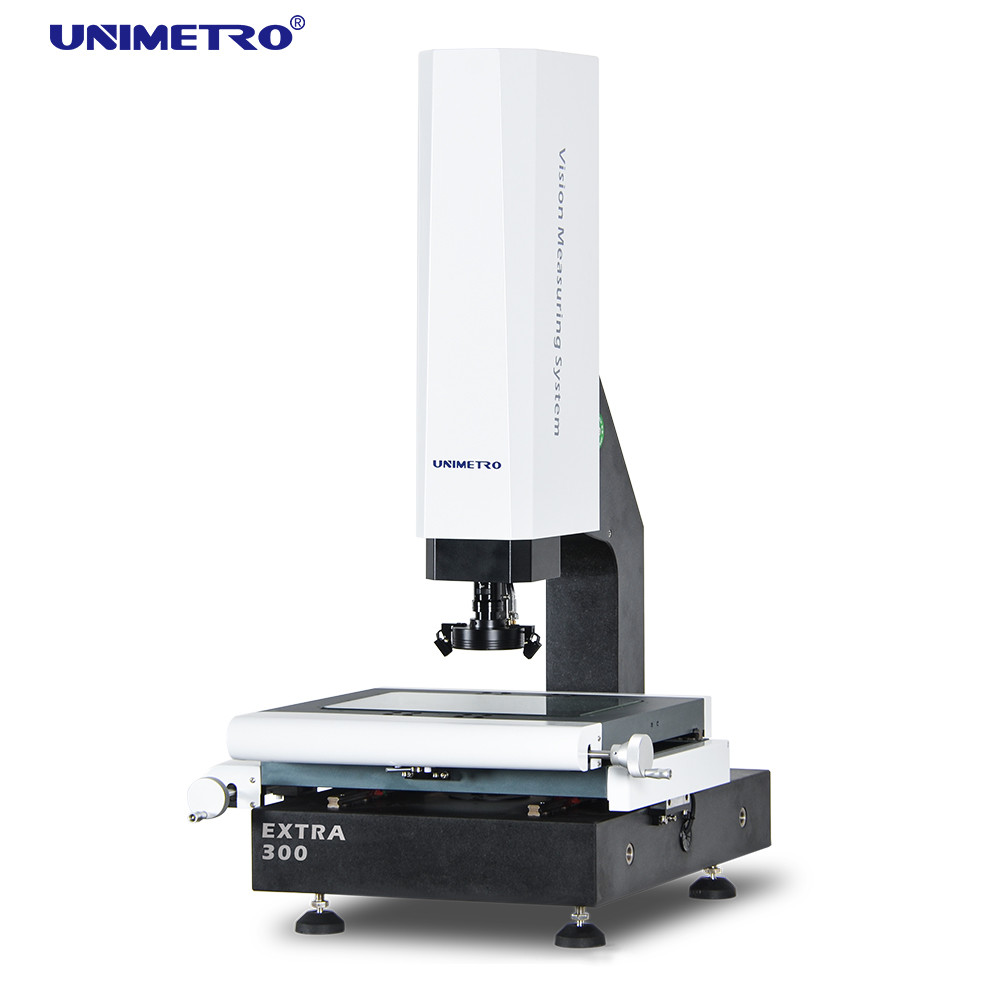

Vision Measuring Machine with LED Contour Lighting, Fast Response, and Motorized Z-Axis Control (Motorizzata per il controllo dell'asse Z) 3

●Input file CAD e misura
● Facile taratura
● Input file CAD e misura
● Matrice di parti e misurazione macro
● messa a fuoco automatica e misurazione dell'altezza
● La funzione di navigazione aiuta a localizzare rapidamente
● Funzione di misurazione geometrica potente
● Rapporti di dati multipli e funzione di output grafico dei dati
● programma flessibile per l'utente
● Creazione di elementi di riferimento
● Potente funzione di rilevamento dei bordi
● Supporto di più accessori esterni
● Calcolo automatico delle tolleranze geometriche degli elementi
● Misurare rapidamente e comodamente la produzione complessa

Informazioni sulle società

Il nostro cliente e agente

Domande frequenti
D1: Lei è una fabbrica o una società commerciale?
R1: Siamo una fabbrica e vi diamo la risposta più veloce in 24 ore.
D2: In cosa si occupa principalmente la vostra azienda?
R2: Produciamo principalmente la macchina di misurazione Vision, la macchina di misurazione Coordinate, le apparecchiature CMM e VMM, ecc.
Q3: Come scegliere la specifica appropriata?
A3: purché ci dica la varietà e le dimensioni del prodotto da misurare, il nostro team professionale vi consiglierà di misurare strumento di specifiche adeguate.
Q4: Accettate il servizio personalizzato?
A4: Siate sicuri! possiamo fornire non solo macchine tipiche, ma anche le macchine personalizzate per le esigenze del cliente.
Q5: Qual è il periodo di garanzia?
A5: Il nostro periodo di garanzia del prodotto è di 1 anno. Potete essere sicuri della qualità del nostro prodotto.

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	Unimetro
Certificazione:	CE, ISO
Numero di modello:	E300

Quantità di ordine minimo:	1 set
Prezzo:	usd5460-usd6300usd/set
Imballaggi particolari:	caso di legno
Tempi di consegna:	15 giorni
Termini di pagamento:	T/T
Capacità di alimentazione:	30 insiemi al mese
