| Luogo di origine: | La Cina |
|---|---|
| Marca: | Unimetro |
| Certificazione: | CE ISO |
| Numero di modello: | HE652 |
| Quantità di ordine minimo: | 1set |
| Prezzo: | usd32500-usd37500/set |
| Imballaggi particolari: | caso di legno |
| Tempi di consegna: | 15days |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 30 insiemi al mese |
| Dimensione: | 1700*1180*1750mm | Peso netto: | 1500 kg |
|---|---|---|---|
| Viaggi X/Y: | 500x600 | Accuratezza: | ≤3+L/200um |
| Ripetibilità: | 3um | ||
| Evidenziare: | Grandi macchine di misura di visione,Macchine di misura di visione di CNC,La misura della visione lavora Vmm a macchina |
||

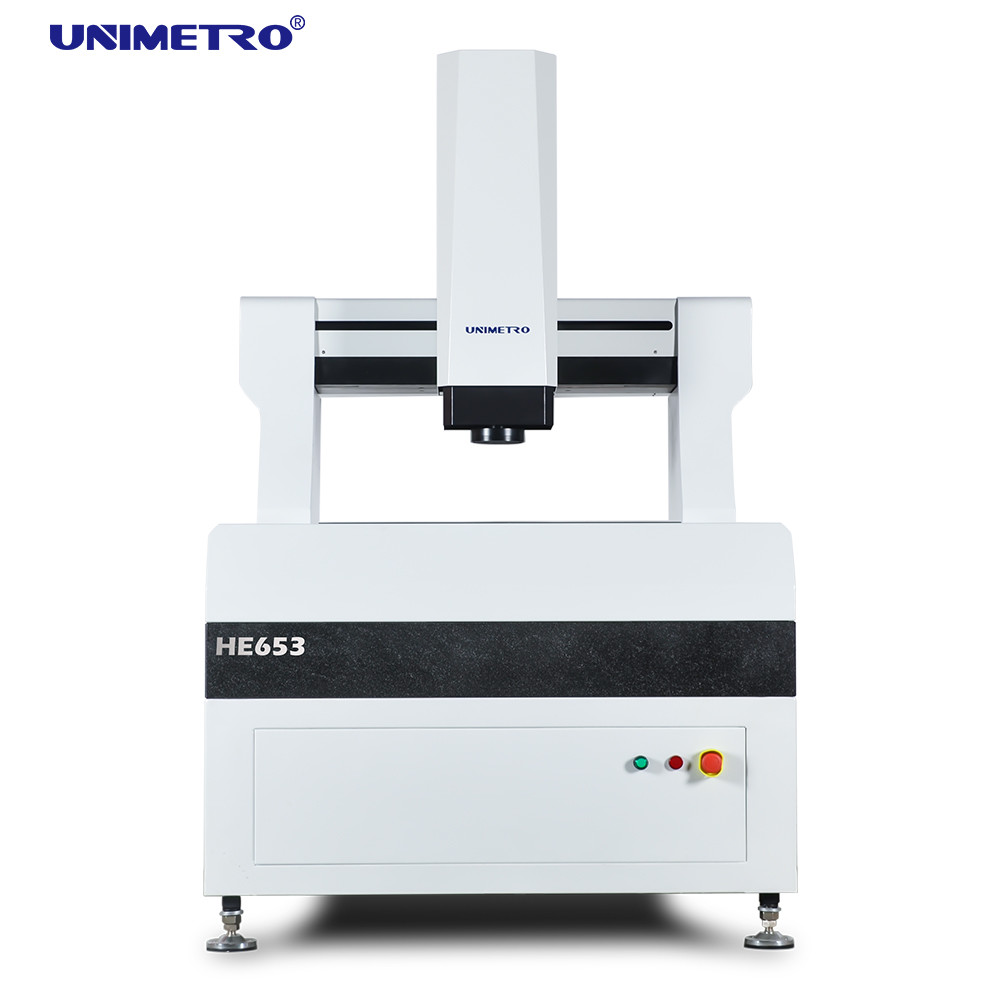

I sistemi di misurazione visiva di alta precisione HE combinano alta precisione e elevata efficienza, offrendo una misurazione ad alta velocità degli elementi geometrici di diversi tipi di parti.La serie HE è ampiamente utilizzata in varie industrie e prodotti come PCB, laminati rivestiti di rame, vetri, moduli LCD, materiali isolanti ecc.
L'analisi degli elementi finiti viene introdotta nel processo di progettazione della serie HE, assicurando un'elevata rigidità e una struttura meccanica precisa.La base della macchina utilizza una struttura di tipo ponte mobile a telaio chiuso, che è semplice e offre un'elevata capacità di carico e le migliori prestazioni di movimento.
Caratteristiche
>> la struttura del portiere mobile e il pezzo è fissato durante la misurazione;
>> controllo CNC a circuito chiuso a quattro assi, misurazione a circuito chiuso;
>> 000 base e trave in granito, stabile e affidabile;
>> Regola a griglia aperta con risoluzione di 0,1 um, alta precisione e buona stabilità;
>> Il binario di guida lineare di precisione, la vite a sfera di grado di rettifica e il servomotore AC Panasonic assicurano la stabilità della precisione di posizionamento del sistema di movimento della macchina;
>> Camera a colori ad alta risoluzione per soddisfare i requisiti di osservazione chiara e misurazione stabile;
>> 6.5x obiettivo zoom automatico continuo, zoom automatico preciso, una correzione di pixel è sufficiente;
>> La sorgente luminosa di superficie LED programmabile a 5 anelli e a 8 zone e il sistema di sorgente luminosa di contorno LED parallelo di trasmissione possono realizzare una regolazione di luminosità di 256 livelli in modo intelligente;
>> La sonda di contatto importata è configurata per realizzare la misurazione 3D;
>> Immeasuring4.2 software di misurazione automatica delle immagini con diritti di proprietà indipendenti è fornito di serie, che è potente e facile da usare;
Funzione del software
▶Con il software di misurazione dei compositi RationalVue, la serie ULTRA è in grado di offrire una potente funzione di misurazione dei compositi 2D/3d;
▶L'interfaccia di funzionamento semplice e di facile comprensione rende la misurazione più semplice ed efficiente;
▶Il programma di misurazione automatico può essere impostato per completare la misurazione dei lotti in modo efficiente e rapido.
Parametri
| Modello |
HE 652 |
HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| X,Y Viaggio ((mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
Asse Z Viaggio ((mm) |
200 (può essere aumentato in base alle esigenze dei clienti) |
|||||
|
Capacità di carico |
circa 35 kg |
|||||
| Dimensione (mm) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| Peso ((kg) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
Risoluzione |
0.5 μm (opzionale 0,1 μm) |
|||||
|
Fotocamera |
Fotocamera digitale GIGA 2M HD |
|||||
|
Lenti zoom |
Lenti zoom automatiche professionali Ingrandimento dell'obiettivo zoom: 1~10X |
|||||
|
Ingrandimento video |
18~195X (in base ai diversi modelli della fotocamera selezionata, la sua ingrandimento cambierà; l'ingrandimento effettivo è soggetto ai dati misurati) |
|||||
|
VdP |
8.1~1.3 mm (secondo i diversi schemi di abbinamento della fotocamera e dell'obiettivo, il campo visivo cambierà di conseguenza e il campo visivo effettivo è soggetto ai dati misurati) |
|||||
|
Accuratezza* |
≤ (3+L/200) μm |
|||||
|
Illuminazione |
Illuminazione di superficie LED programmabile a 5 anelli e 8 sezioni (40 sezioni di luce anulare, luce coassiale, luce anulare multicolore mobile per opzione) |
|||||
Informazioni sulle società
Il nostro cliente e agente
| Domande frequenti |
|---|
| D1: Lei è una fabbrica o una società commerciale? |
| R1: Siamo una fabbrica e vi diamo la risposta più veloce in 24 ore. |
| D2: In cosa si occupa principalmente la vostra azienda? |
| R2: Produciamo principalmente la macchina di misurazione Vision, la macchina di misurazione Coordinate, le apparecchiature CMM e VMM, ecc. |
| Q3: Come scegliere la specifica appropriata? |
| A3: purché ci dica la varietà e le dimensioni del prodotto da misurare, il nostro team professionale vi consiglierà di misurare strumento di specifiche adeguate. |
| Q4: Accettate il servizio personalizzato? |
| A4: Siate sicuri! possiamo fornire non solo macchine tipiche, ma anche le macchine personalizzate per le esigenze del cliente. |
| Q5: Qual è il periodo di garanzia? |
| A5: Il nostro periodo di garanzia del prodotto è di 1 anno. Potete essere sicuri della qualità del nostro prodotto. |
