Informazioni dettagliate

Dimensione:	170011801750mm	Peso netto:	1500 kg
Viaggio x/y:	500x600	Precisione:	≤3+l/200um
Ripetibilità:	3um
Evidenziare:	Sistema di alta risoluzione di visione per la misura , Sistema mobile di visione del cavalletto per la misura , Alto sistema di misurazione di ResolutionDigital

Descrizione di prodotto

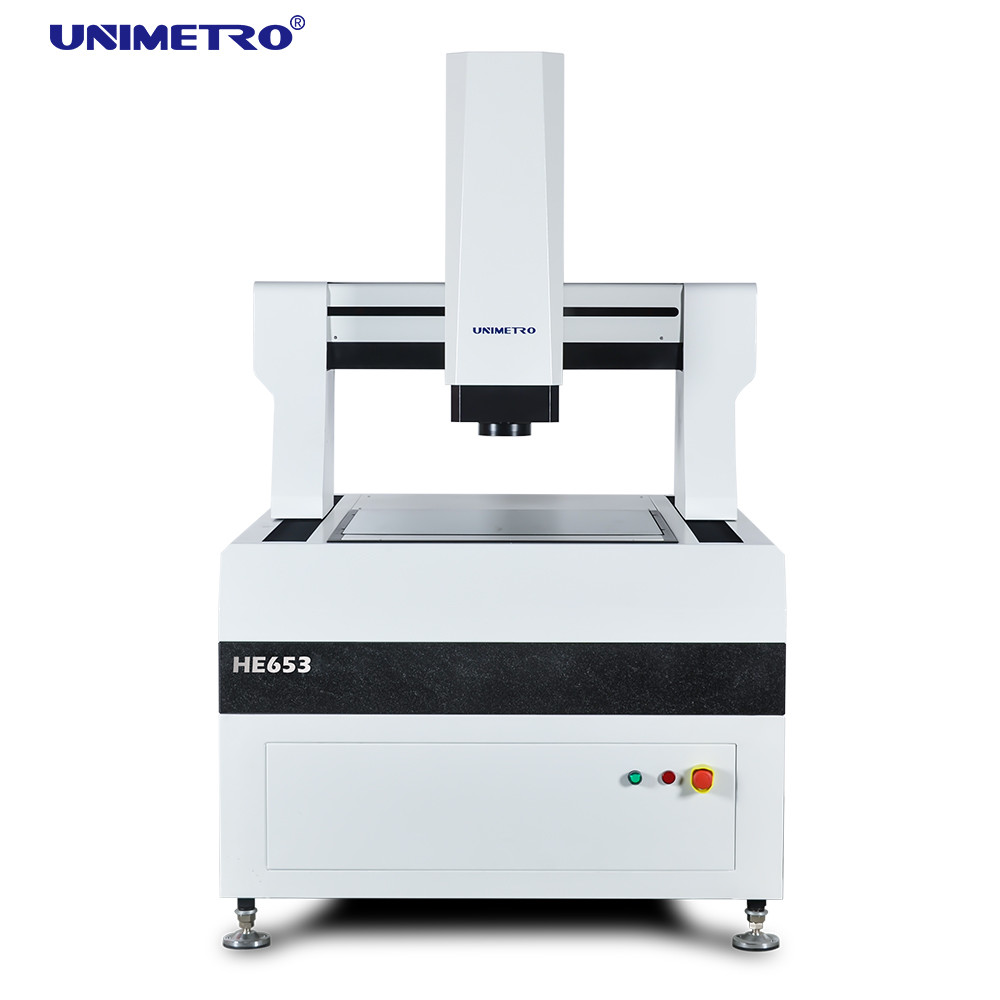

Sistema di misurazione della visione ad alta risoluzione con una struttura mobile

Sistema automatizzato di misurazione della visione

I sistemi di misurazione visiva di alta precisione HE combinano precisione ed efficienza, offrendo una misurazione ad alta velocità per elementi geometrici di varie parti.Questi sistemi sono ampiamente utilizzati in molteplici industrie, tra cui PCB, laminato rivestito di rame, pannelli di vetro, moduli LCD e materiali isolanti.

L'analisi degli elementi finiti è stata incorporata nel processo di progettazione della serie HE, garantendo un'elevata rigidità e una struttura meccanica precisa.La base della macchina utilizza una struttura di tipo ponte mobile a telaio chiuso, fornendo semplicità, elevata capacità di carico e prestazioni di movimento ottimali.

Caratteristiche del prodotto

Struttura portante mobile con pezzo fisso durante la misurazione
Controllo a circuito chiuso CNC a quattro assi per completa automazione
Base e trave in granito di grado 000 per stabilità e affidabilità
Regola a griglia aperta con risoluzione di 0,1 μm per un'elevata precisione e stabilità
Ferrovia guida lineare di precisione, vite a sfera di grado di rettifica e servomotore CA garantiscono la precisione del posizionamento
Fotocamera a colori ad alta risoluzione per una chiara osservazione e una misurazione stabile
6.5x obiettivo con zoom automatico continuo con zoom automatico preciso e correzione a un solo pixel
Fonte luminosa di superficie LED programmabile a 5 anelli e a 8 zone e fonte luminosa di contorno LED parallela a trasmissione con regolazione intelligente della luminosità a 256 livelli
Sonde di contatto importate per capacità di misurazione 3D
Inmeasuring4.2 software di misurazione automatica delle immagini con diritti di proprietà indipendenti, potente e facile da usare

Funzionalità del software

La nostra macchina di misurazione della grande visione è supportata da potenti funzionalità software:

Il software di misurazione composita RationalVue fornisce potenti funzioni di misurazione composita 2D/3D
Interfaccia di funzionamento semplice e intuitiva per processi di misurazione efficienti
Impostazione di un programma di misurazione automatico per una misurazione di lotti efficiente e rapida

Specifiche tecniche

Modello	HE 652	HE862	HE1080	HE1210	HE1512	HE1812
X,Y Viaggio (mm)	500×600	600×800	800 × 1000	1000×1200	1200×1500	1200×1800
Asse Z Viaggio (mm)	200 (può essere aumentato in base alle esigenze del cliente)
Capacità di carico	Circa 35 kg.
Dimensione (mm)	1700 × 1180 × 1750	1700×1280×1750	1900 × 1480 × 1750	2100 × 1680 × 1750	2500×1880×1750	2700×1880×1750
Peso (kg)	1500	1800	2900	3200	4400	4800
Risoluzione	0.5 μm (0,1 μm facoltativo)
Fotocamera	Fotocamera digitale GIGA 2M HD
Lenti zoom	Obiettivo di zoom automatico professionale (1~10X ingrandimento)
Ingrandimento video	18~195X (varia a seconda del modello della fotocamera; ingrandimento effettivo a seconda dei dati misurati)
VdP	8.1~1.3 mm (varia a seconda della combinazione fotocamera/obiettivo; campo visivo effettivo soggetto ai dati misurati)
Accuratezza*	≤ (3+L/200) μm
Illuminazione	Illuminazione di superficie a LED programmabile a 5 anelli e 8 sezioni (40 sezioni di luce ad anello, luce coassiale, luce ad anello multicolore mobile opzionale)

Galleria dei prodotti

I nostri clienti e agenti

Domande frequenti

Q1: Lei è una fabbrica o una società commerciale?

R1: Siamo una fabbrica e forniamo risposte entro 24 ore.

D2: Cosa produce principalmente la vostra azienda?

R2: Produciamo principalmente macchine per la misurazione della visione, macchine per la misurazione delle coordinate, apparecchi CMM e VMM e attrezzature correlate.

Q3: Come scegliere la specifica appropriata?

R3: Il nostro team professionale raccomanderà specifiche appropriate in base alla varietà del prodotto e alle esigenze di misura.

Q4: Accettate il servizio personalizzato?

R4: Sì, forniamo macchine standard e soluzioni personalizzate su misura per le esigenze del cliente.

Q5: Qual è il periodo di garanzia?

A5: Il periodo di garanzia del nostro prodotto è di 1 anno. Abbiamo aumentato la durata delle parti fragili, garantendo una qualità del prodotto affidabile.

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	Unimetro
Certificazione:	CE ISO
Numero di modello:	HE652

Quantità di ordine minimo:	1SET
Prezzo:	usd32500-usd37500/set
Imballaggi particolari:	Caso di legno
Tempi di consegna:	15 giorni
Termini di pagamento:	T/T
Capacità di alimentazione:	30 insiemi al mese
