| Luogo di origine: | CINESE |
|---|---|
| Marca: | Unimetro |
| Numero di modello: | Ranger600 |
| Quantità di ordine minimo: | 1 set |
| Prezzo: | negoziabile |
| Imballaggi particolari: | Cassa in legno + pacchetto vuoto |
| Tempi di consegna: | 15 giorni |
| Termini di pagamento: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
| Capacità di alimentazione: | 50 serie al mese |
| Applicazioni: | Verticale, conico, testa di taglio, coltello dalla forma speciale | Garanzia: | 12 mesi |
|---|---|---|---|
| Risoluzione della scala lineare: | 0.1um | Modalità: | manuale o automatico |
| Distanza di funzionamento: | 90 mm | Servizio: | OEM, ODM |
| Evidenziare: | Sistema di ispezione dell'utensile di taglio ottico |
||
Descrizione

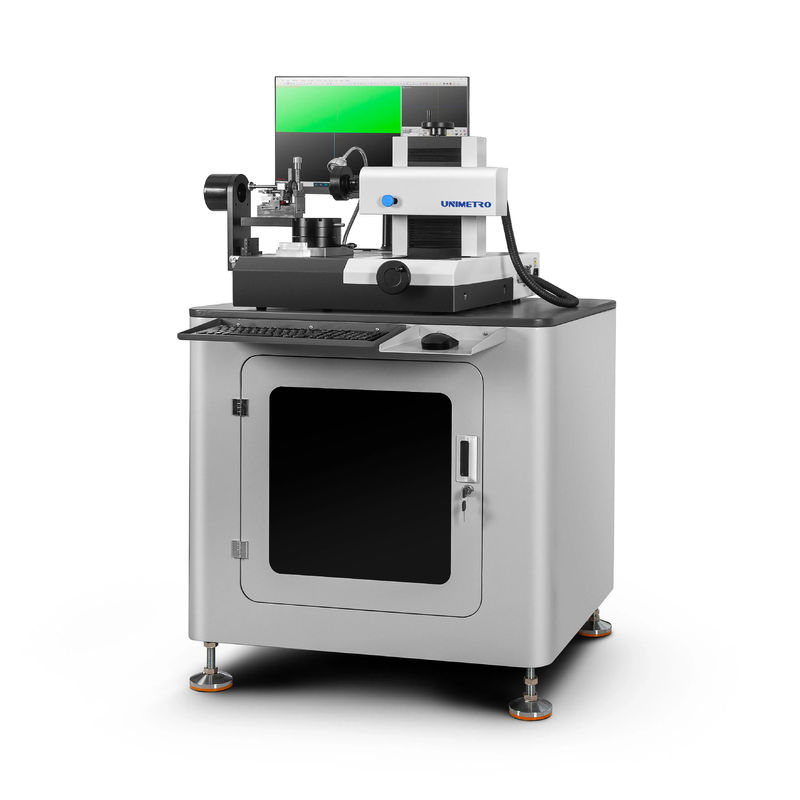

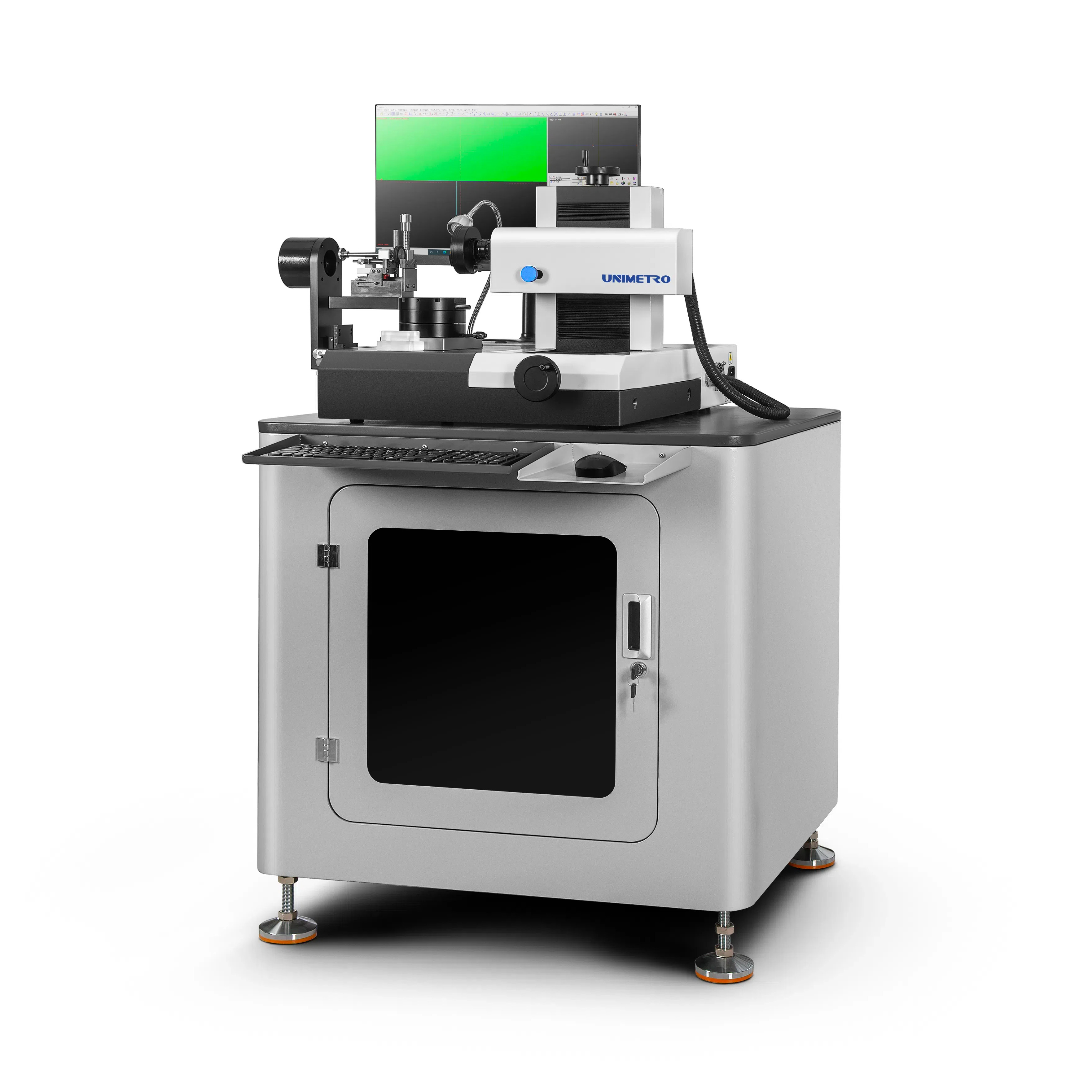

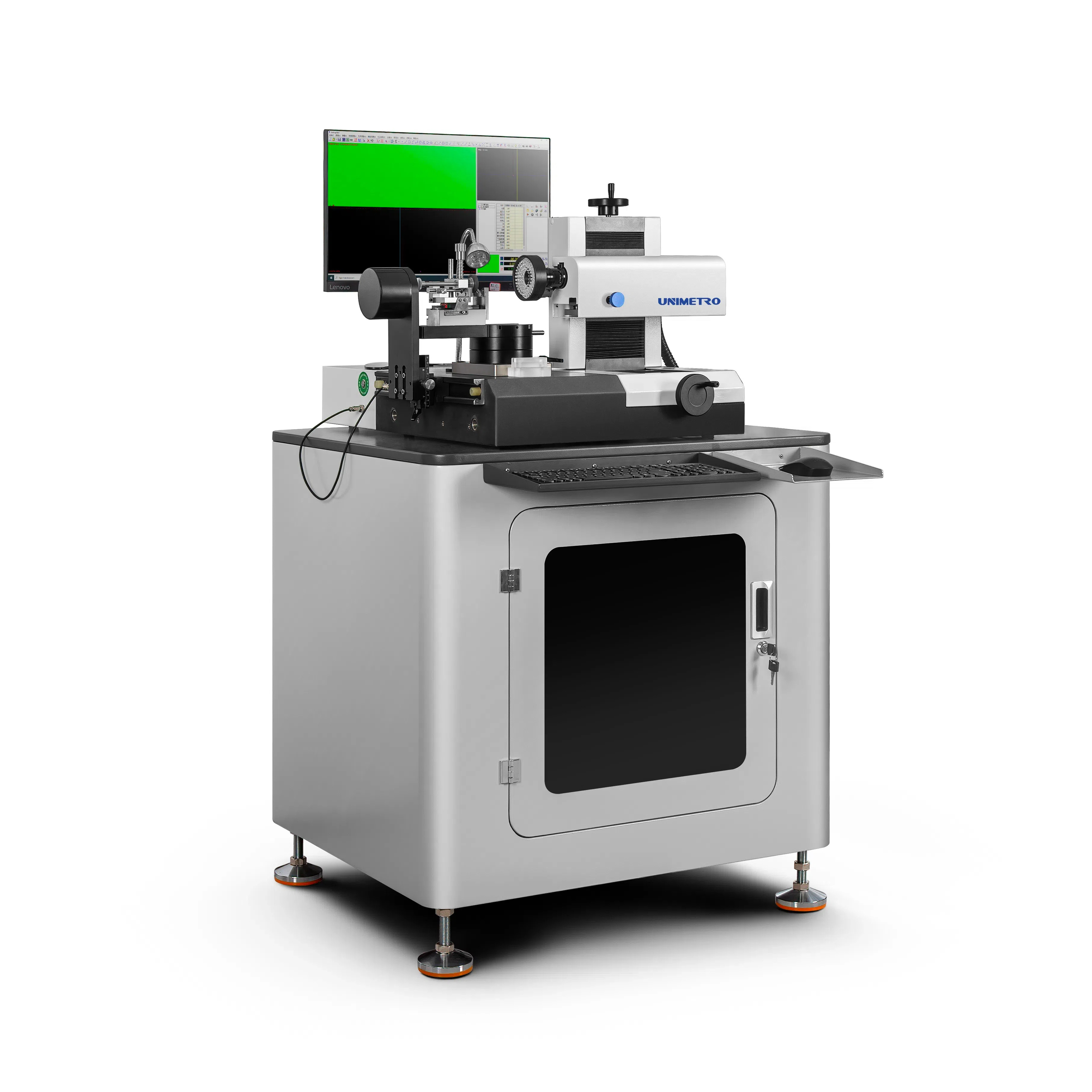

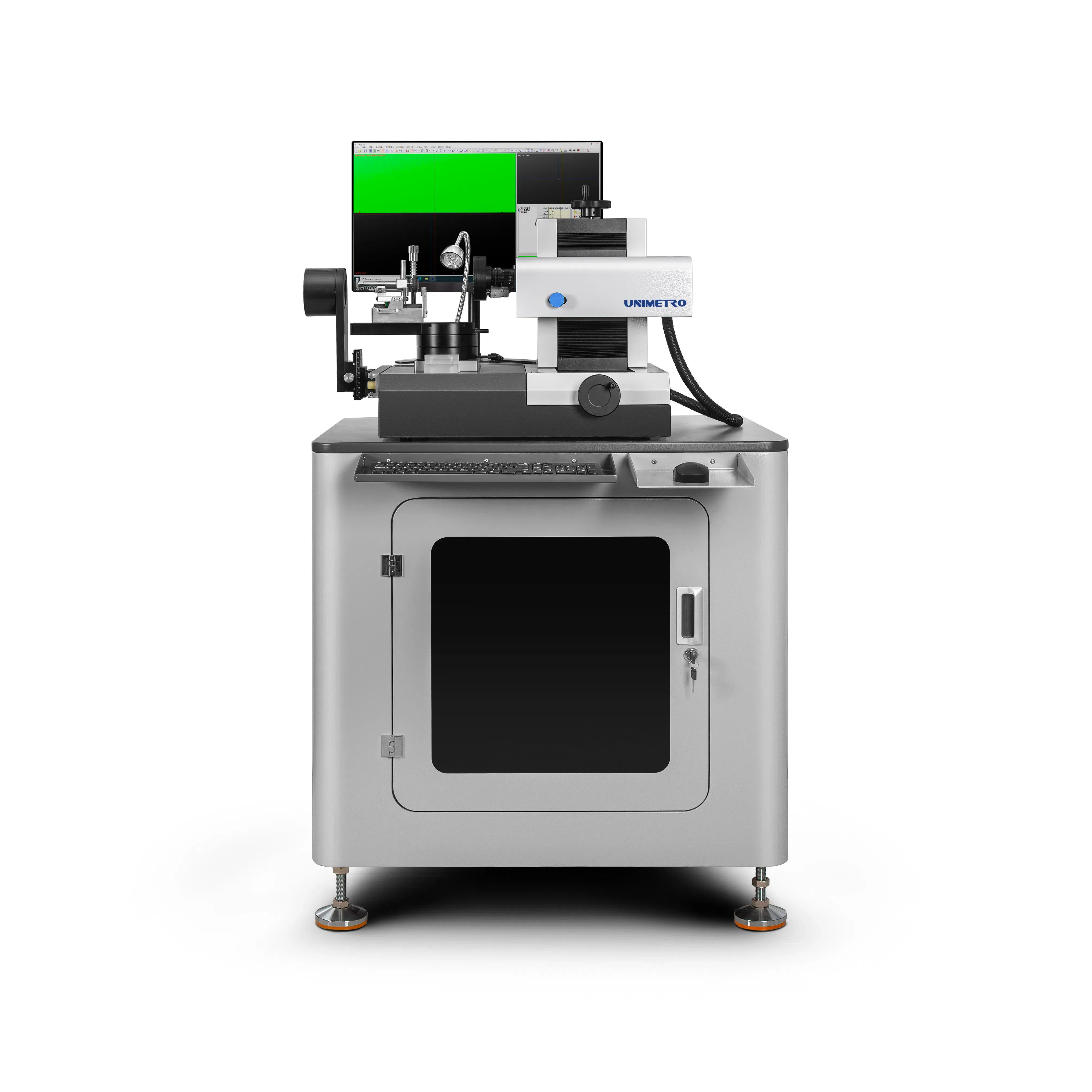

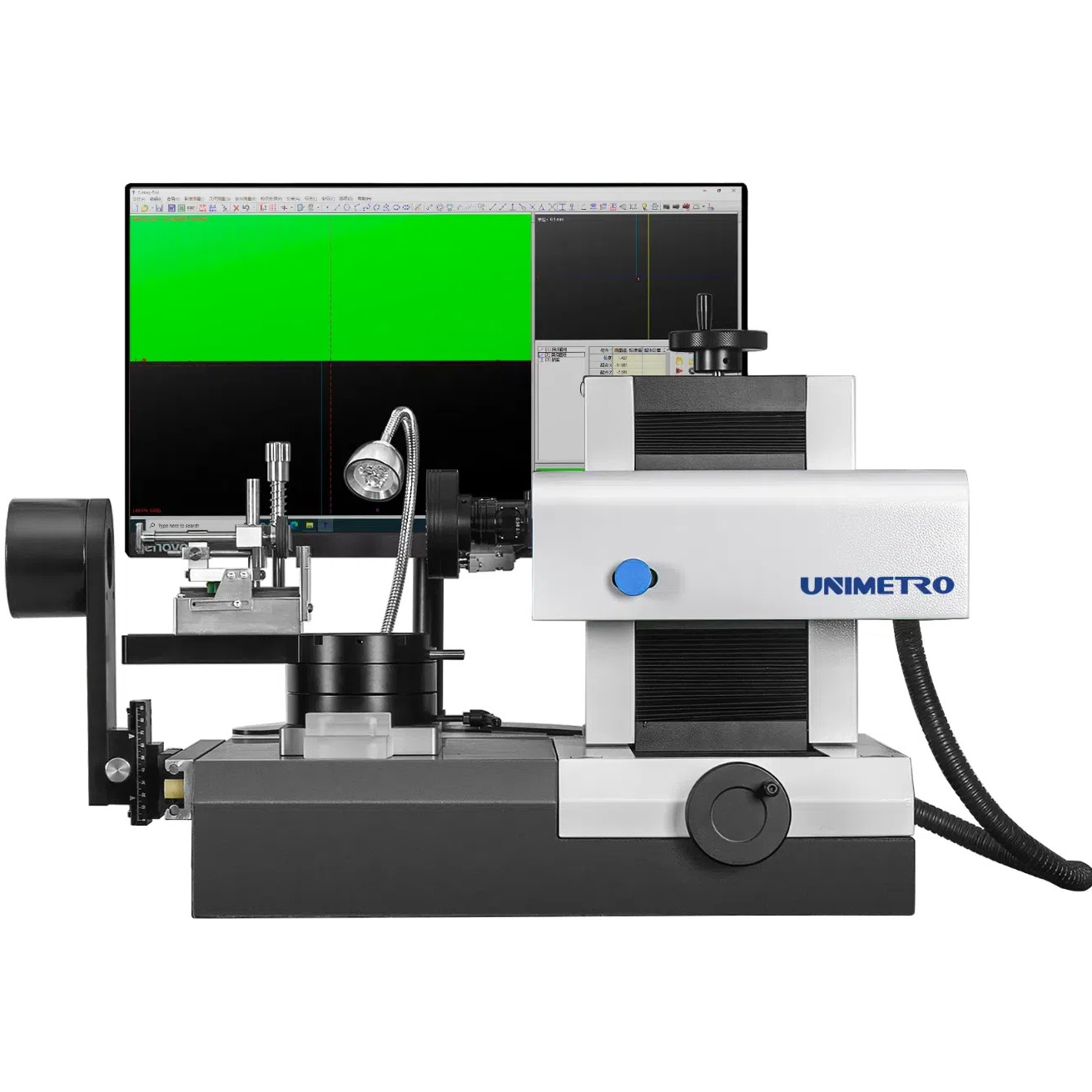

Il sistema di controllo utensili UNIMETRO RANGER600 è la macchina di misurazione universale per trapano, fresatrici, contatori e risciacqui con sistema di illuminazione flessibile.Grazie al design compatto e alla grande stabilità, il RANGER600 può essere impiegato nella sala di metrologia, per l'ispezione o direttamente nella produzione.
Parametri
| Nome del prodotto | Macchine per l'ispezione di utensili multifunzione per utensili di taglio di diversa forma | |||||
| Modello | Ranger 600 | |||||
| Percorso dell'asse X | 80 mm | |||||
| Percorso dell'asse Y | 60 mm | |||||
| L'asse Z | 60 mm | |||||
| Diametro massimo dello strumento | 20 mm (facoltativo 30 mm) | |||||
| Lunghezza massima dello strumento | 200 mm (opzionale 350 mm) | |||||
| Distanza di lavoro | 90 mm | |||||
| Lenti | 0.7X-4.5X lente zoom dentata | |||||
| Fotocamera | Fotocamera HD da 5MP | |||||
| Risoluzione a scala lineare | 0.1um | |||||
| Ingrandimento | 12.6X-79.2X/25.2X-158.4X (facoltativo) | |||||
| Campo visivo | 27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (facoltativo) | |||||
| Accuratezza | X ~ Y, (2,5 + L / 100) μm, L è la lunghezza misurata | |||||
| PC | Windows 10 OS, con monitor LCD da 24 pollici | |||||
| Sistema di illuminazione | 8 sezioni di luce ad anello a LED, luce di contorno e luce ausiliaria flessibile, tutte controllate e programmabili da software. | |||||
| Formato di input | File DXF | |||||
| Formato di uscita | EXCEL, DXF | |||||
Accessori
Luce ausiliaria ad angolo libero Modulo di luce di contorno
| Una luce aggiuntiva dimmabile è disponibile su un braccio flessibile, che aiuta gli utenti a ottenere un'immagine locale migliorata. | Questo è mobile lungo la direzione dell'asse X offre l'immagine migliore e il bordo nitido delle viste dell'oggetto all'utente quando misura il contorno dello strumento. |
Tavola di base Portatore di attrezzi
| Stazione di lavoro solida con spazio di stoccaggio pratico e a vista aperta per lo stoccaggio di materiali e attrezzi. | Un portautensili a più sezioni è incorporato sul lato della macchina. |
Caratteristiche
1Progettazione avanzata
>Designazione ergonomica e costruzione solida.
>combinazione di acquisizione e visualizzazione di immagini HD, anche il livello di ingrandimento al microscopio è opzionale.
>Blocco in V stabile e preciso per una facile tenuta e allineamento degli utensili.
> sul palco rotante sono disponibili angoli di misurazione meccanici fissi di 0° e 90°.
>L'encoder ad alta precisione è incorporato nella tavola rotante, offre agli utenti una posizione angolare precisa.
>Luce ad anello a LED programmabile a sezioni multiple per l'illuminazione superficiale, compresa anche l'illuminazione di contorno e la luce a supporto a angolo libero per le caratteristiche standard.
> Il software di misura SMARTOOL offre una funzione di misura specifica per gli utensili da taglio.
> Disponibili rilevamento automatico dei bordi, misurazione rapida degli angoli con reticolo, funzioni di confronto degli elementi CAD.
2. Misurazione da più angoli
Per una posizione più rapida e precisa dell'angolo degli utensili durante il processo di misurazione, il tavolo rotativo del RANGER600 offre 2 angoli meccanici fissi, 0 gradi e 90 gradi.Alla posizione di 0 gradi gli utenti sono in grado di misurareLa posizione di 90 gradi è disponibile per angolo di elica, angolo frontale assiale, primo angolo posteriore, secondo angolo posteriore e angolo di inclinazione del bordo, ecc.
0 gradi 45 gradi 90 gradi
