Informazioni dettagliate

Modello:	Serie HE	Nome del prodotto:	Strumento di misurazione delle immagini completamente automatico (tipo a portale fisso) - HP442
Ripetibilità:	1,5um	Precisione:	1,6+L/200um
Risoluzione della scala lineare:	0.5 mm (0,1 mm per opzionale)	Modalità di misurazione:	Completamente automatico
Supporto:	OEM, ODM, Personalizzazione	Scenario delle applicazioni:	Laboratorio/Industria
Garanzia:	12 mesi	Peso (chilogrammo):	560
Misurare la rabbia:	400/400/200
Evidenziare:	Macchine di misura laser della serie HP , VMM per ispezioni industriali senza contatto , apparecchiatura di misurazione della visione delle parti di auto

Descrizione di prodotto

Misurazione laser della serie HP VMM

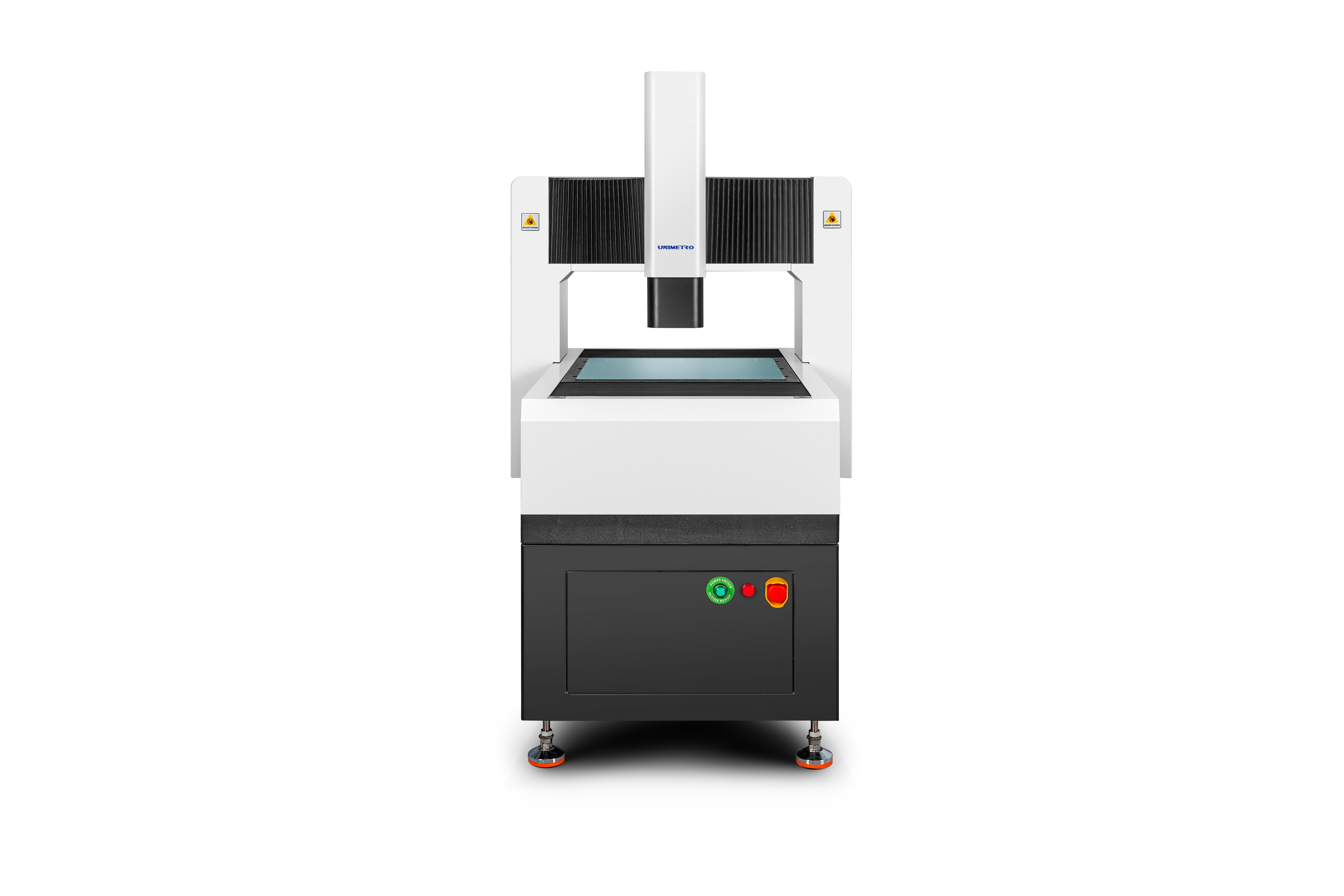

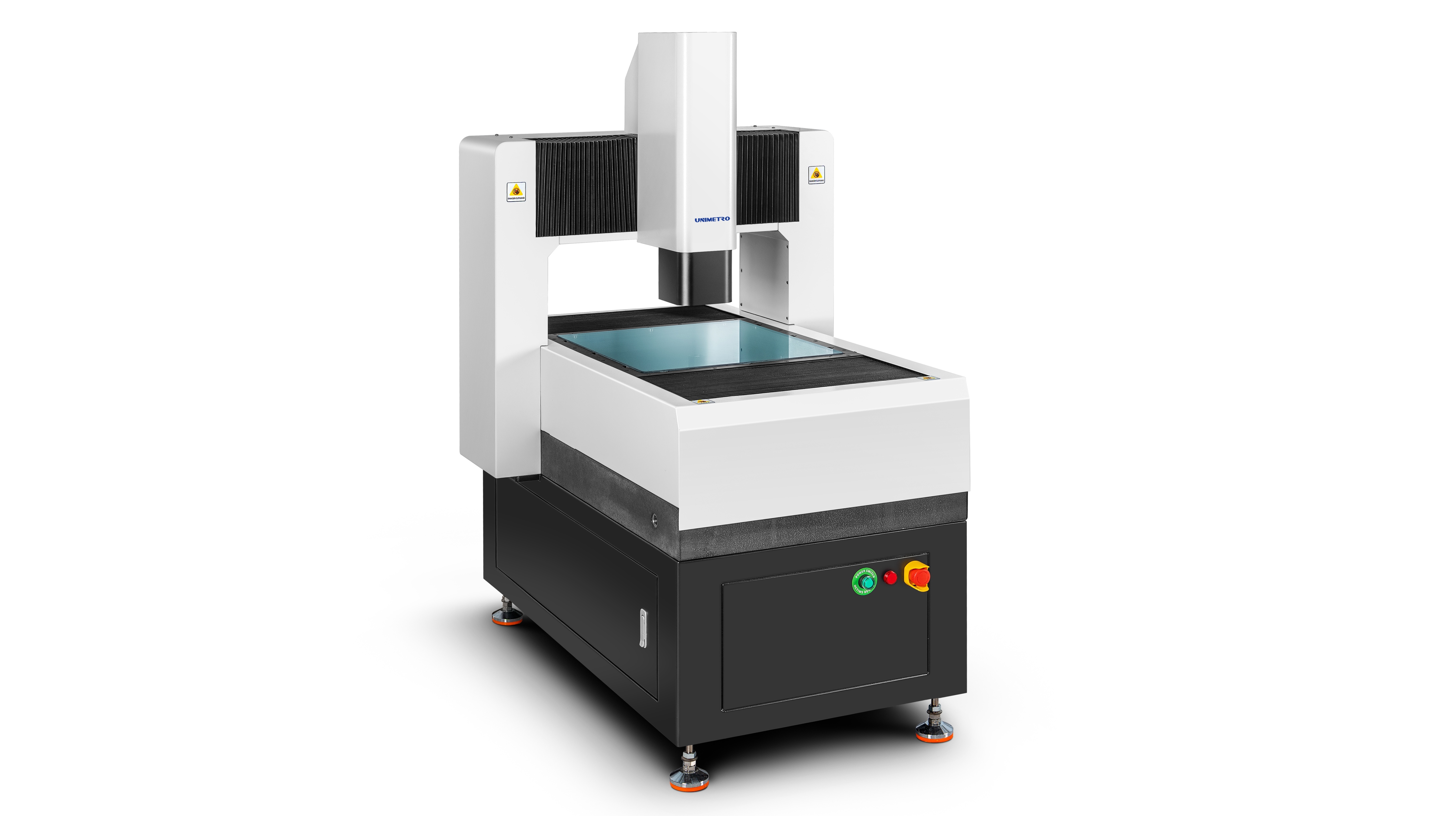

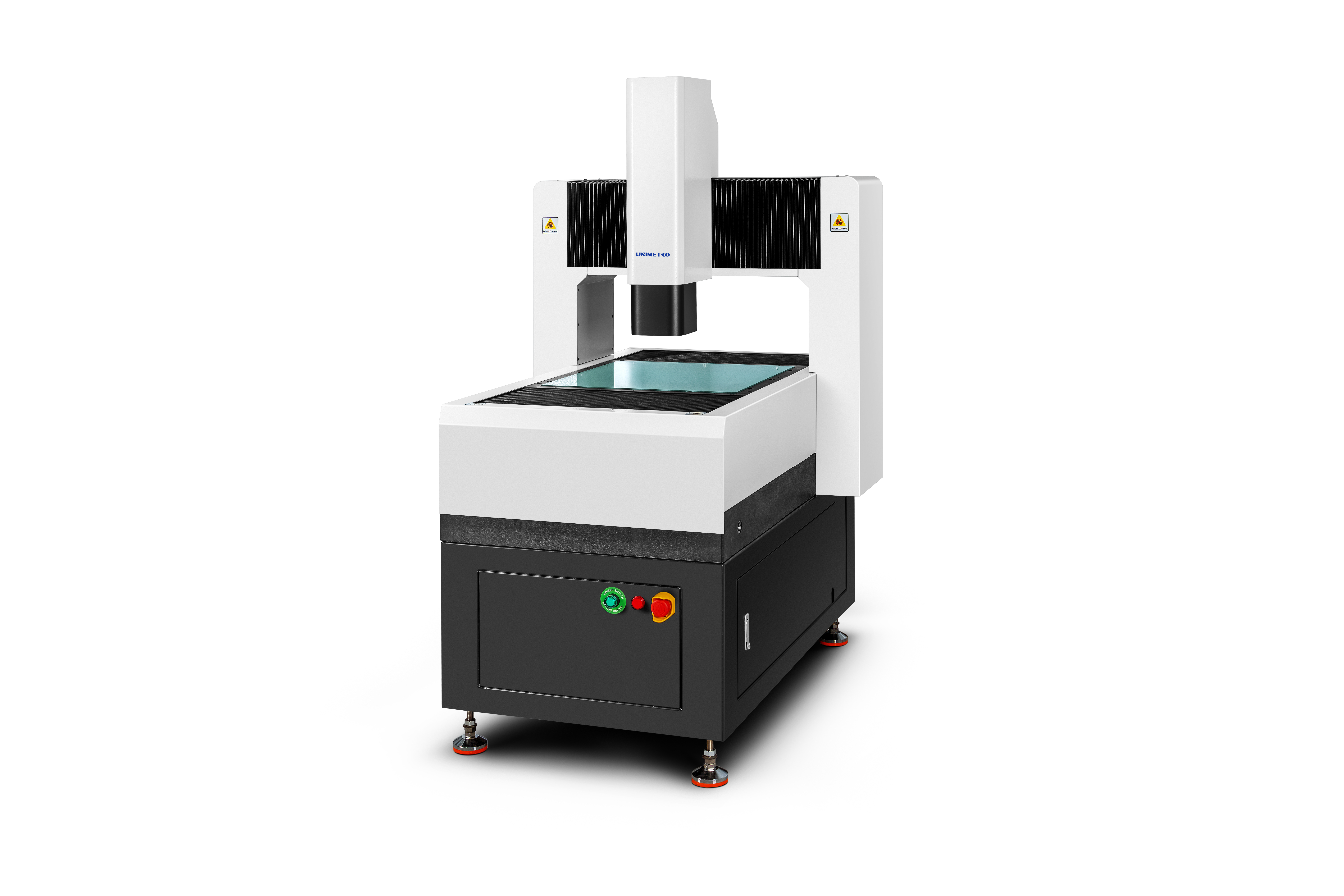

Strumento di misurazione dell'immagine completamente automatico (tipo portale fisso) - HP442

Visualizzazione del prodotto

HP: Alta precisione (alta precisione)
Le caratteristiche principali della macchina a portiere fisso sono l'alta precisione e la piena automazione."HP" in questo contesto si riferisce alla macchina a portiere come "strumento di ispezione ottica di precisione automatico a livello micronico senza contatto"Aiuta a migliorare la precisione complessiva della produzione e la produttività per i clienti.

Specifiche tecniche

Modello	HP 442	HP662	HP872
Dimensioni (mm) (X x Y x Z)	92012001600	112014001600	132016001600
Intervallo di misura (mm) (X x Y x Z)	400400200	600600200	800700200
Accuratezza (um)	1.6 +L/200	1.6 +L/200	1.6 +L/200
Ripetibilità (um)	1.5	1.5	1.5
Peso (kg)	560	860	1600
Risoluzione	0.5μm (0,1um per la scelta)
Fotocamera	Fotocamera a colori CCD di livello industriale
Lenti	1x-10x (ingrandimento variabile)
Ingrandimento	20X - 200X (L'ingrandimento varia a seconda del modello della fotocamera selezionata; l'ingrandimento effettivo è soggetto ai dati misurati.)
Ingrandimento video	18~195X (in base ai diversi modelli della fotocamera selezionata, la sua ingrandimento cambierà; la ingrandimento reale è soggetta ai dati misurati)
Distanza di lavoro	85 mm
Illuminazione	Luce di superficie programmabile, luce parallela di fondo a LED (facoltativo: luce coassiale)
Sistema di propulsione	Controllo CNC, azionamento lineare del motore; controllo del manico, controllo del mouse/tastiera
Risoluzione a scala lineare (um)	0.1um

Applicazioni

Parti in plastica Parti metalliche Forme di stampaggio Parti di gomma Parte elettronica Parti di PCBA Parti di ingranaggi - Sì, signore.

Caratteristiche chiave

Progettazione di strutture ad alta rigidità

L'intera struttura del ponte mobile a telaio chiuso è adottata, il pezzo di misurazione è fissato, la capacità portante è grande e le prestazioni di movimento sono buone.
Introdurre la tecnologia di analisi degli elementi finiti nella progettazione meccanica per garantire un'elevata rigidità e precisione della struttura meccanica.
Base in granito di grado 000, elevata resistenza, resistenza alla corrosione e buona stabilità.
Tavolo da lavoro per il trattamento superficiale dell'ossido di alluminio, controllo di azione veloce e flessibile, durevole e bello.

Configurazione ad alta precisione

RENISHAW regolata di griglia aperta, risoluzione 0,5 mm, alta precisione e buona stabilità.

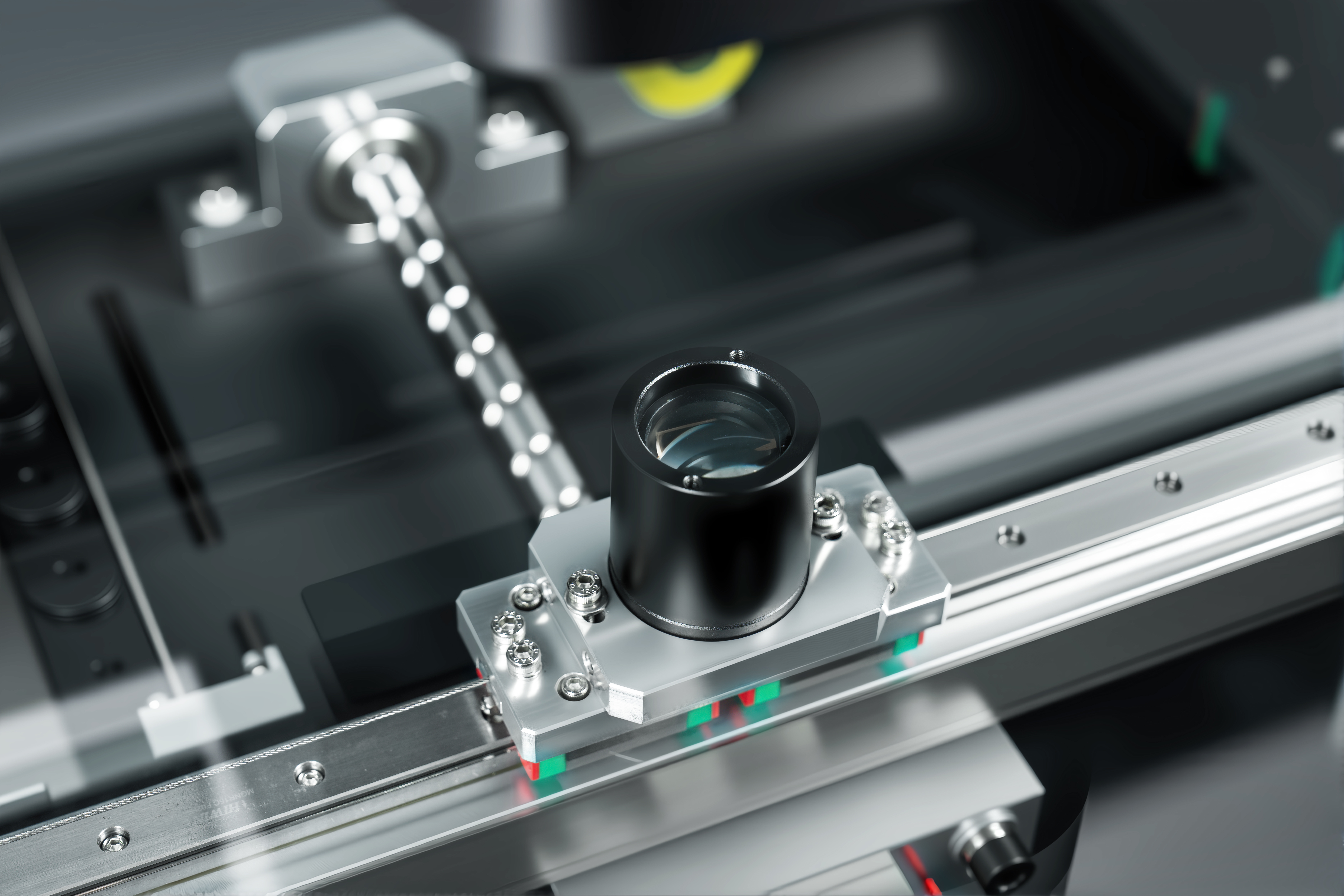

Il binario di guida lineare di precisione, la vite a sfera della macina e il servomotore CA garantiscono la stabilità della precisione di posizionamento del sistema della macchina.
La fotocamera digitale Giga a colori ad alta definizione da 2M pixel soddisfa i requisiti di osservazione chiara e misurazione stabile.
6.5x lenti ottiche ad alta definizione, zoom automatico preciso, calibrazione rapida dei pixel.
Sorgente luminosa di superficie LED programmabile a 5 anelli e 8 zone, sistema di sorgente luminosa di contorno LED parallelo alla trasmissione, regolazione intelligente della luminosità a 256 livelli.
Controllo CNC a tutto asse, servomotore a circuito chiuso.

Multi-sensore opzionale per la misurazione 3D

Lo strumento di misurazione della visione di tipo gantry della serie HE può essere dotato di una varietà di sensori 3D per una misurazione composta 2D / 3D completa.Può anche essere dotato di sensori senza contatto come sonda e laserSupporta inoltre la serie completa di supporti di sonda RENSHAW, in modo che gli utenti possano completare la trasformazione automatica di misurazioni su scala completa su un unico dispositivo, migliorando notevolmente la produttività.

Informazioni sulle società

I nostri clienti e agenti

Domande frequenti

Q1: Lei è una fabbrica o una società commerciale?

R1: Siamo una fabbrica e vi diamo la risposta più veloce in 24 ore.

D2: In cosa si occupa principalmente la vostra azienda?

A2: Produciamo principalmente la macchina di misurazione Vision, la macchina di misurazione Coordinate, le attrezzature CMM e VMM, ecc.

Q3: Come scegliere la specifica appropriata?

A3: purché ci dica la varietà e le dimensioni del prodotto da misurare, il nostro team professionale vi consiglierà di misurare strumento di specifiche adeguate.

Q4: Accettate il servizio personalizzato?

A4: Siate sicuri! possiamo fornire non solo macchine tipiche, ma anche le macchine personalizzate per le esigenze del cliente.

Q5: Qual è il periodo di garanzia?

A5: Il nostro periodo di garanzia del prodotto è di 1 anno. La qualità del nostro prodotto è molto stabile e abbiamo migliorato molto alcune parti che si rompono. Puoi essere sicuro della qualità del nostro prodotto.

Prodotto Tag:

Luogo di origine:	Guangdong, Cina
Marca:	UNIMETRO
Certificazione:	CE,ISO
Numero di modello:	serie di cavalli vapore

Quantità di ordine minimo:	1 set
Prezzo:	negoziabile
Imballaggi particolari:	Cassa in legno + pacchetto vuoto
Tempi di consegna:	15 ~ 20 giorni
Termini di pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione:	5 set al mese
