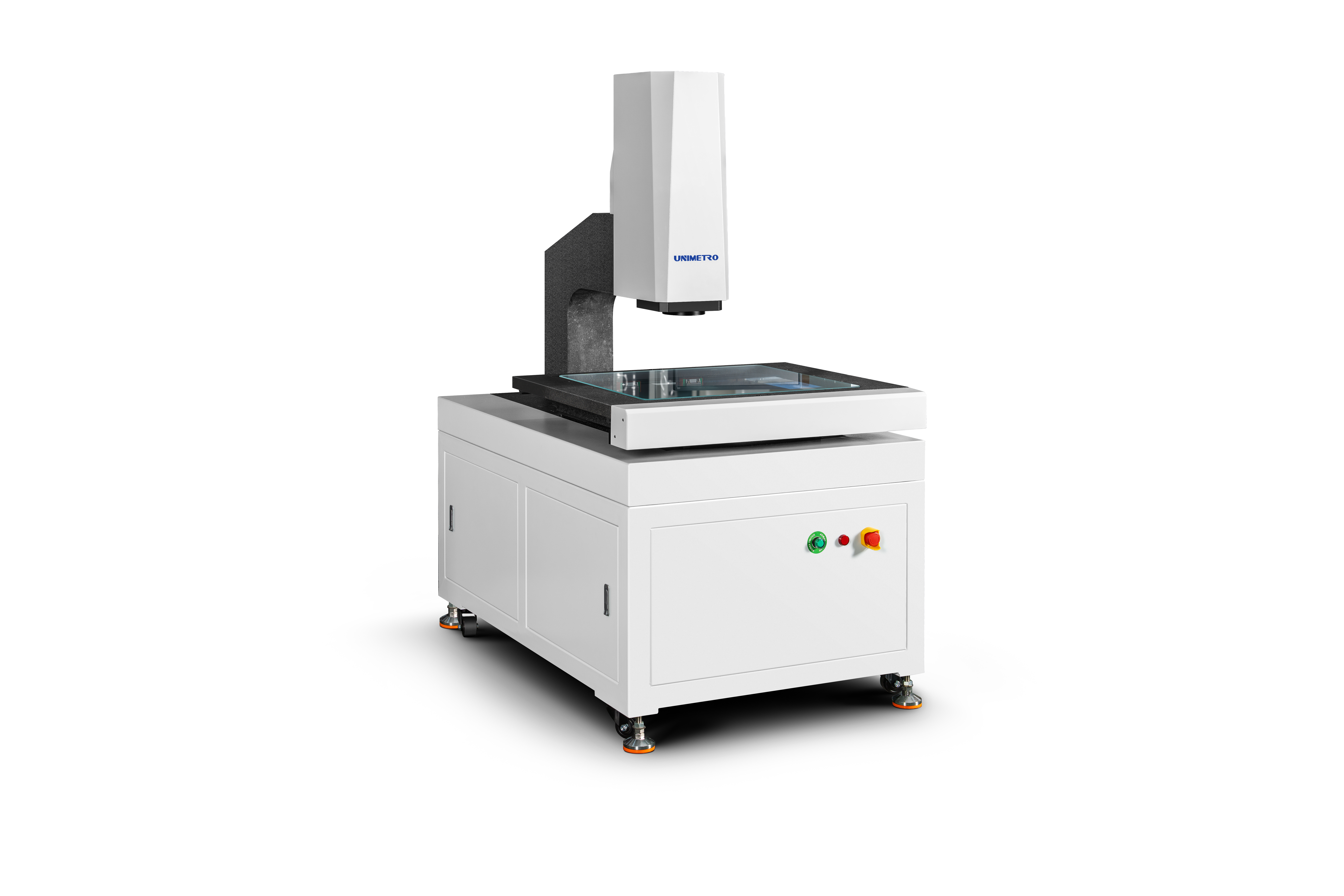

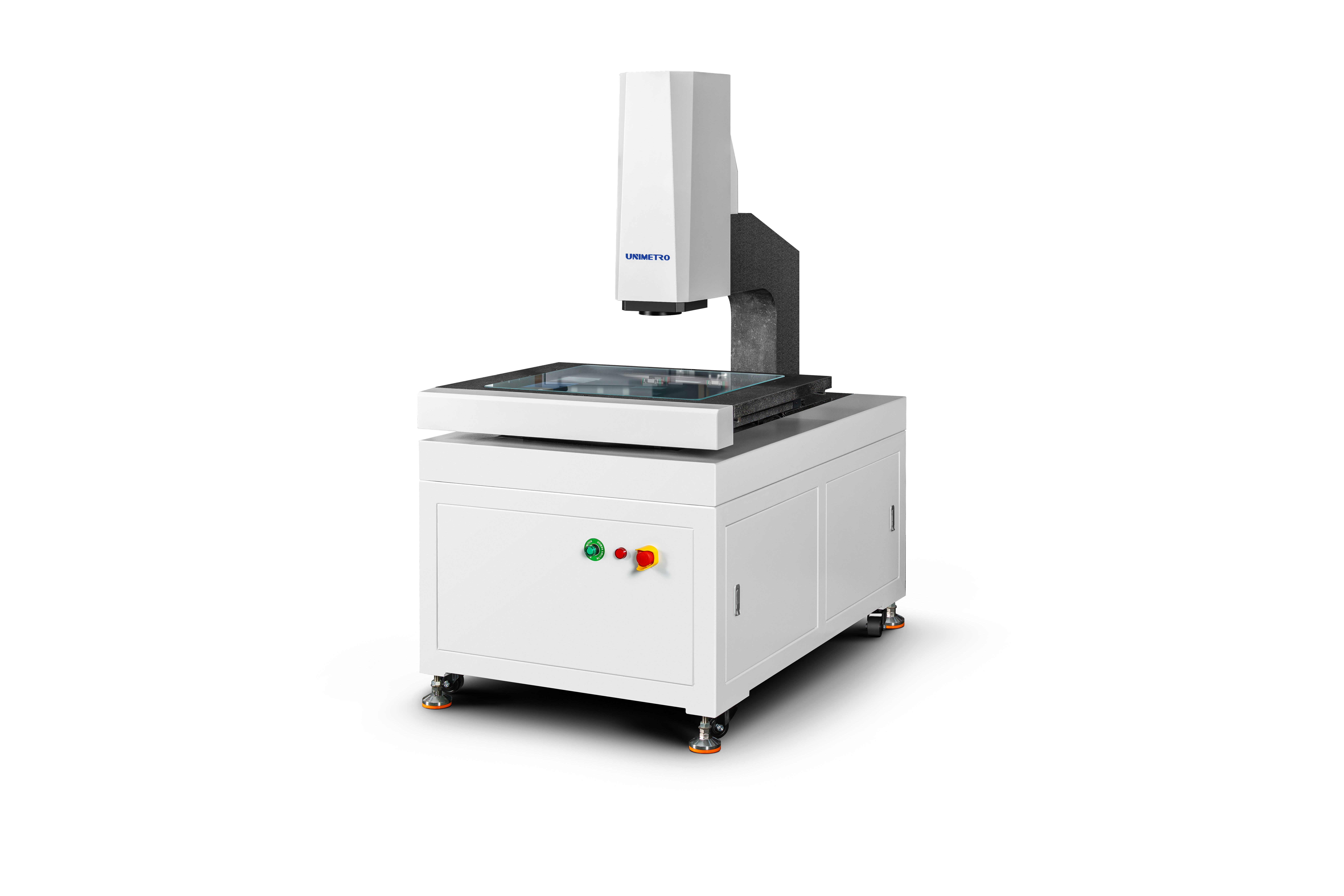

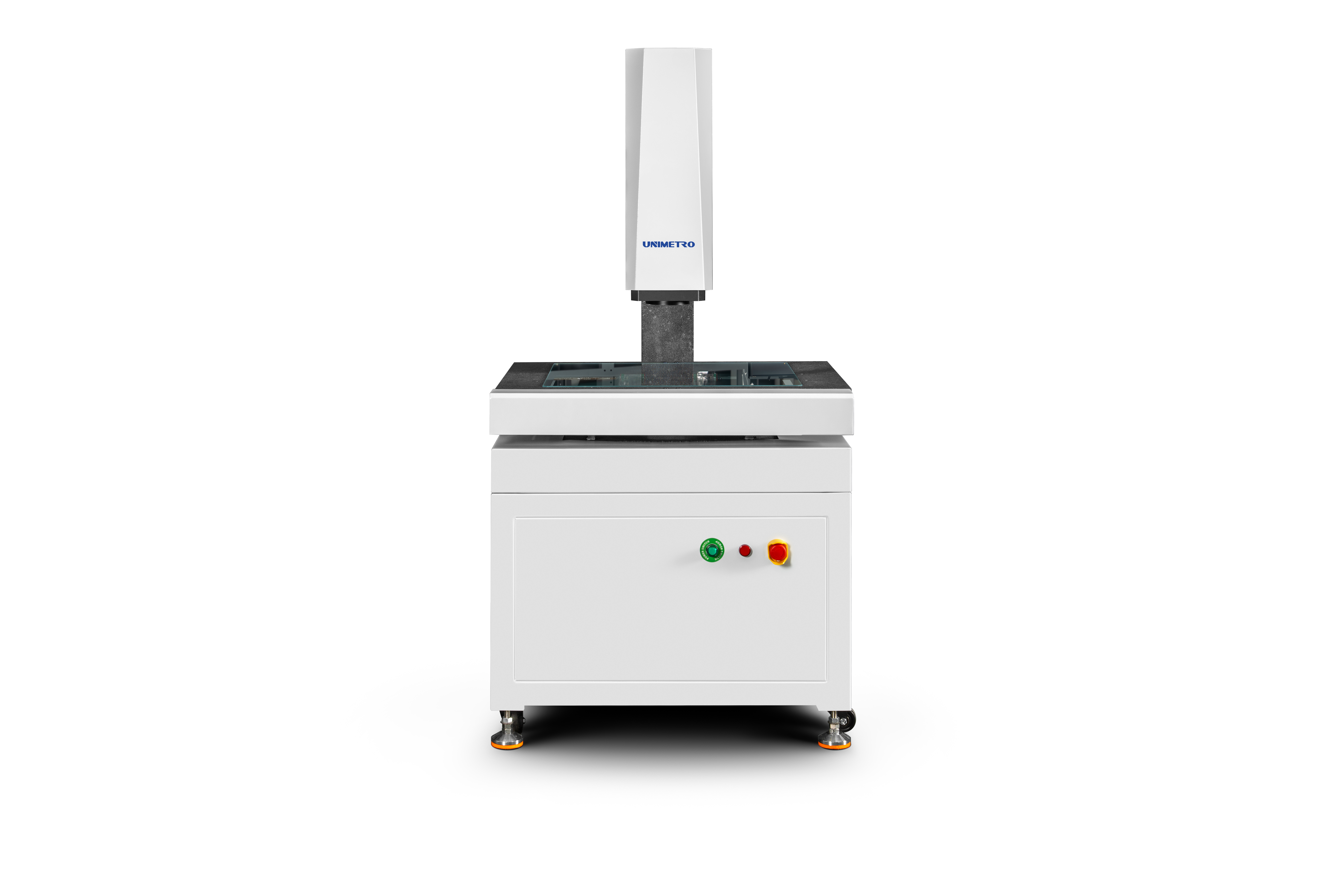

Macchina di misurazione della visione completamente automatica della serie SV con base di risoluzione multiasse per QC del pezzo di lavoro di precisione di massa

La serie MARB-SV è uno strumento di misura delle immagini per banchi di lavoro in marmo completamente automatico ad alte prestazioni, dotato di un'elevata configurazione con una risoluzione superiore e una velocità di elaborazione più rapida.Questo sistema di tipo portale fisso (HP442) offre funzionalità robuste e configurazione avanzata, che consente un rilevamento programmabile a tre assi completamente automatico.

Per le misurazioni ripetute di pezzi pesanti include memoria, apprendimento,e funzioni di programmazione automaticaLa costruzione in marmo offre un'elevata stabilità, una forte durata e bassi costi di manutenzione, bilanciando perfettamente l'elevata precisione,elevata efficienza, e durabilità a lungo termine per il controllo della qualità nelle industrie manifatturiere complesse su larga scala.

• Risoluzione: 0,5 μm (0,1 μm facoltativo)
• Fotocamera: CCD a colori di livello industriale
• Lenti: ingrandimento variabile da 1x a 10x
• Ingrandimento: 20X - 200X (varia a seconda del modello della fotocamera)
• Distanza di lavoro: 85 mm
• Illuminazione: luce di superficie programmabile, luce parallela di fondo a LED (luce coassiale opzionale)
• Sistema di azionamento: controllo CNC, azionamento lineare del motore; joystick, mouse, controllo tastiera
• Risoluzione a scala lineare: 0,1 μm

• Struttura di ponte mobile a telaio chiuso completo con pezzo di misurazione fisso, fornendo una grande capacità portante ed eccellenti prestazioni di movimento
• Tecnologia di analisi degli elementi finiti integrata nella progettazione meccanica per un'elevata rigidità e precisione
• Base in granito di grado 000 con elevata resistenza, resistenza alla corrosione ed eccellente stabilità
• Tabella di lavoro per il trattamento superficiale di ossido di alluminio per un controllo di azione veloce e flessibile, durabilità ed estetica

• RENISHAW linea di griglia aperta con risoluzione di 0,5 μm per alta precisione e stabilità
• Il binario di guida lineare di precisione, la macina a vite a sfera e il servomotore CA garantiscono la precisione del posizionamento del sistema
• Fotocamera digitale Giga a colori ad alta definizione da 2M pixel per una chiara osservazione e una misurazione stabile
• 6.5x obiettivo ottico ad alta definizione con zoom automatico preciso e calibrazione rapida dei pixel
• Fonte luminosa di superficie LED programmabile a 5 anelli e a 8 zone e sistema di sorgente luminosa di contorno LED parallelo alla trasmissione con regolazione intelligente della luminosità a 256 livelli
• Controllo CNC a tutto asse con servomotore a circuito chiuso a corrente alternata

Lo strumento di misurazione della visione di tipo portale di serie HE può essere dotato di vari sensori 3D per una misurazione composta 2D/3D completa.Supporta sensori senza contatto, inclusi sistemi di sonda e laser, e RENSHAW full series probe brackets, che consentono la trasformazione automatica per la misurazione su scala completa su un singolo dispositivo per massimizzare la produttività.
