Name: Strumento di misura ottica ad alta configurazione della serie SV SV Super Stable Video Tech + Base MARB per l'ispezione di programmazione automatica a 3 assi
Brand: Unimetro Precision Machinery Co., Ltd
SKU: Serie SV
Price: 20,500.00 USD
Availability: InStock

Informazioni dettagliate

Modello:	Serie SV	Nome del prodotto:	Macchina per la misurazione della vista completamente automatica - SV3
Ripetibilità:	2 um	Precisione:	2+L/200um
Risoluzione della scala lineare:	0.5 mm (0,1 mm per opzionale)	Modalità di misurazione:	Completamente automatico
Supporto:	OEM, ODM, Personalizzazione	Scenario delle applicazioni:	Laboratorio/Industria
Garanzia:	12 mesi	Peso (chilogrammo):	400
Misurare la rabbia:	300/300/200
Evidenziare:	Strumento di misura ottica della serie SV , Macchine per l'ispezione a programmazione automatica a 3 assi , Macchina di misurazione della visione di base MARB

Descrizione di prodotto

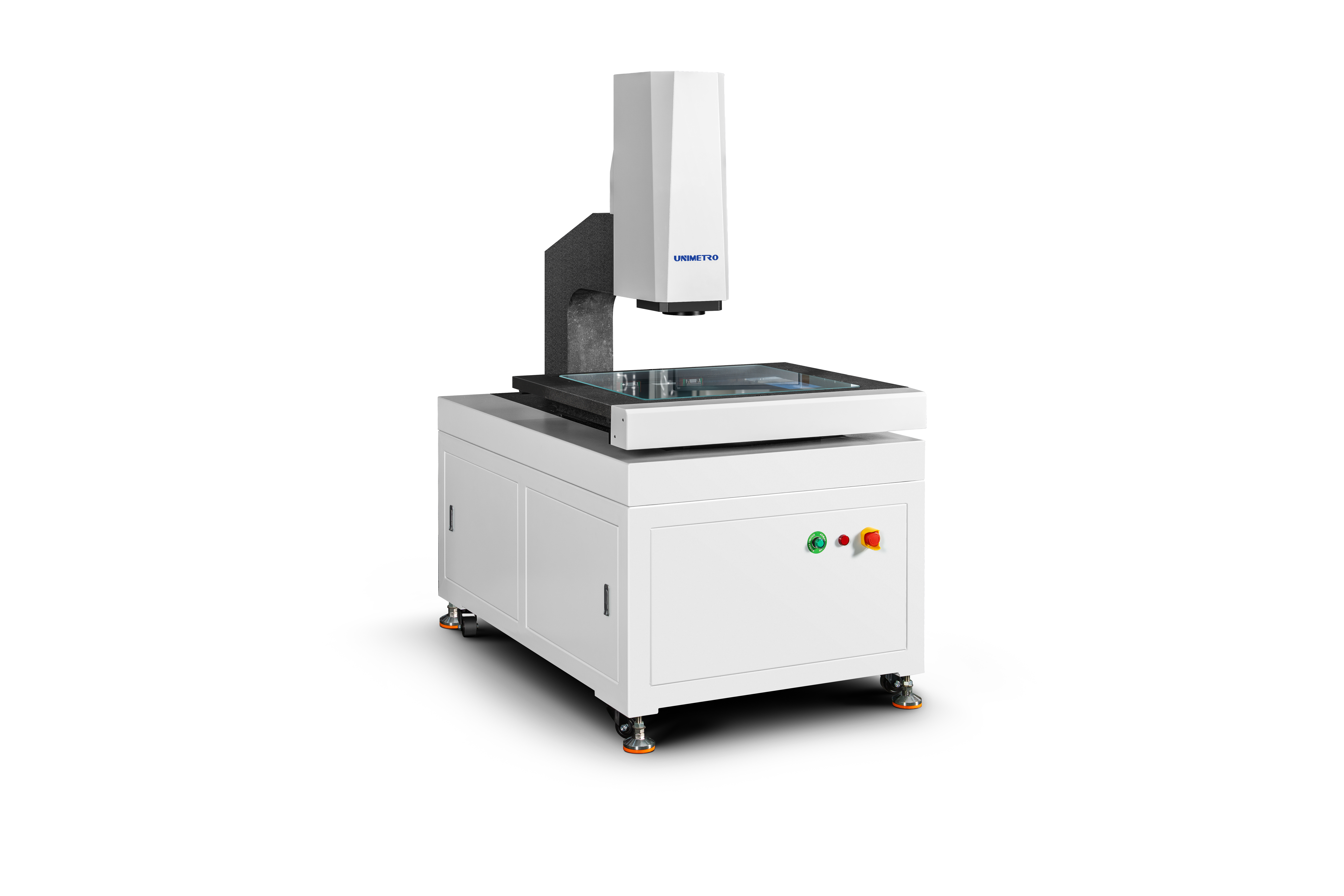

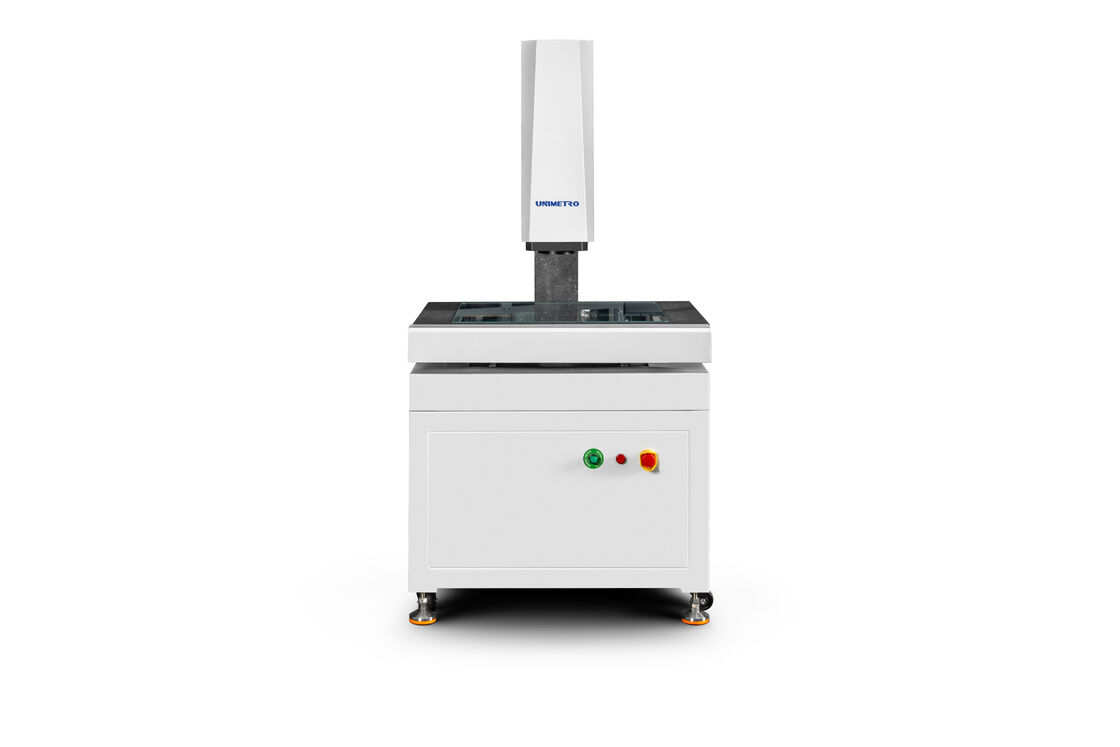

Strumento di misura ottica ad alta configurazione della serie SV

Visualizzazione del prodotto

La serie MARB-SV è uno strumento di misurazione delle immagini per banchi di lavoro in marmo completamente automatico ad alte prestazioni dotato di Multi-Axis Resolution Base (MARB) e tecnologia Super Stable Video (SV).Questo sistema di alta configurazione offre una risoluzione superiore e velocità di elaborazione più veloci, che consente un rilevamento programmabile a tre assi completamente automatico.

Per le misurazioni ripetute di pezzi pesanti include memoria, apprendimento,e funzioni di programmazione automaticaLa costruzione in marmo offre un'elevata stabilità, una forte durata e bassi costi di manutenzione, bilanciando perfettamente la precisione,efficienza, e durabilità a lungo termine per il controllo della qualità nelle industrie manifatturiere complesse su larga scala.

Specifiche tecniche

Modello	SV-3	SV-4	SV-5	SV-6
Dimensione (mm) (X/Y/Z)	650/950/1740	730/1040/1740	790/1130/1760	890/1370/1780
Intervallo di misura (mm) (X/Y/Z)	300 × 200 × 200	400 × 300 × 200	500 × 400 × 300	600 × 500 × 200
Precisione (μm)	2 + L/200	2 + L/200	2 + L/200	2.5 + L/100
Ripetibilità (μm)	2	2	2.5	2.5
Peso (kg)	400	500	600	700

Specifiche aggiuntive

Risoluzione: 0,5 μm (0,1 μm facoltativo)
Fotocamera: fotocamera CCD a colori di livello industriale
Lenti: 1x-10x (ingrandimento variabile)
Ingrandimento: 20X - 200X (varia a seconda del modello della fotocamera)
Distanza di lavoro: 85 mm
Illuminazione: luce di superficie programmabile, luce parallela di fondo a LED (opzionale: luce coassiale)
Sistema di azionamento: controllo CNC, motore lineare; joystick, controllo tastiera del mouse
Risoluzione a scala lineare: 0,1 μm

Applicazioni

Parti in plastica

Parti metalliche

Forme di stampaggio

Parti di gomma

Parte elettronica

Parti di PCBA

Parti di ingranaggi

Caratteristiche chiave

Progettazione di strutture ad alta rigidità

Struttura di ponte mobile a telaio chiuso con posizionamento fisso del pezzo per una capacità portante e prestazioni di movimento superiori
Tecnologia di analisi degli elementi finiti integrata nella progettazione meccanica per un'elevata rigidità e precisione
Base in granito di grado 000 con elevata resistenza, resistenza alla corrosione ed eccellente stabilità
Tavolo da lavoro per il trattamento superficiale dell'ossido di alluminio per un controllo di azione veloce e flessibile con durabilità ed estetica

Configurazione ad alta precisione

RENISHAW linea di griglia aperta con risoluzione di 0,5 μm per alta precisione e stabilità
Ferrovia di guida lineare di precisione, vite a sfera e servomotore CA assicurano una precisione di posizionamento stabile
Fotocamera digitale Giga a colori ad alta definizione da 2M pixel per una chiara osservazione e una misurazione stabile
6.5x obiettivo ottico ad alta definizione con zoom automatico preciso e calibrazione rapida dei pixel

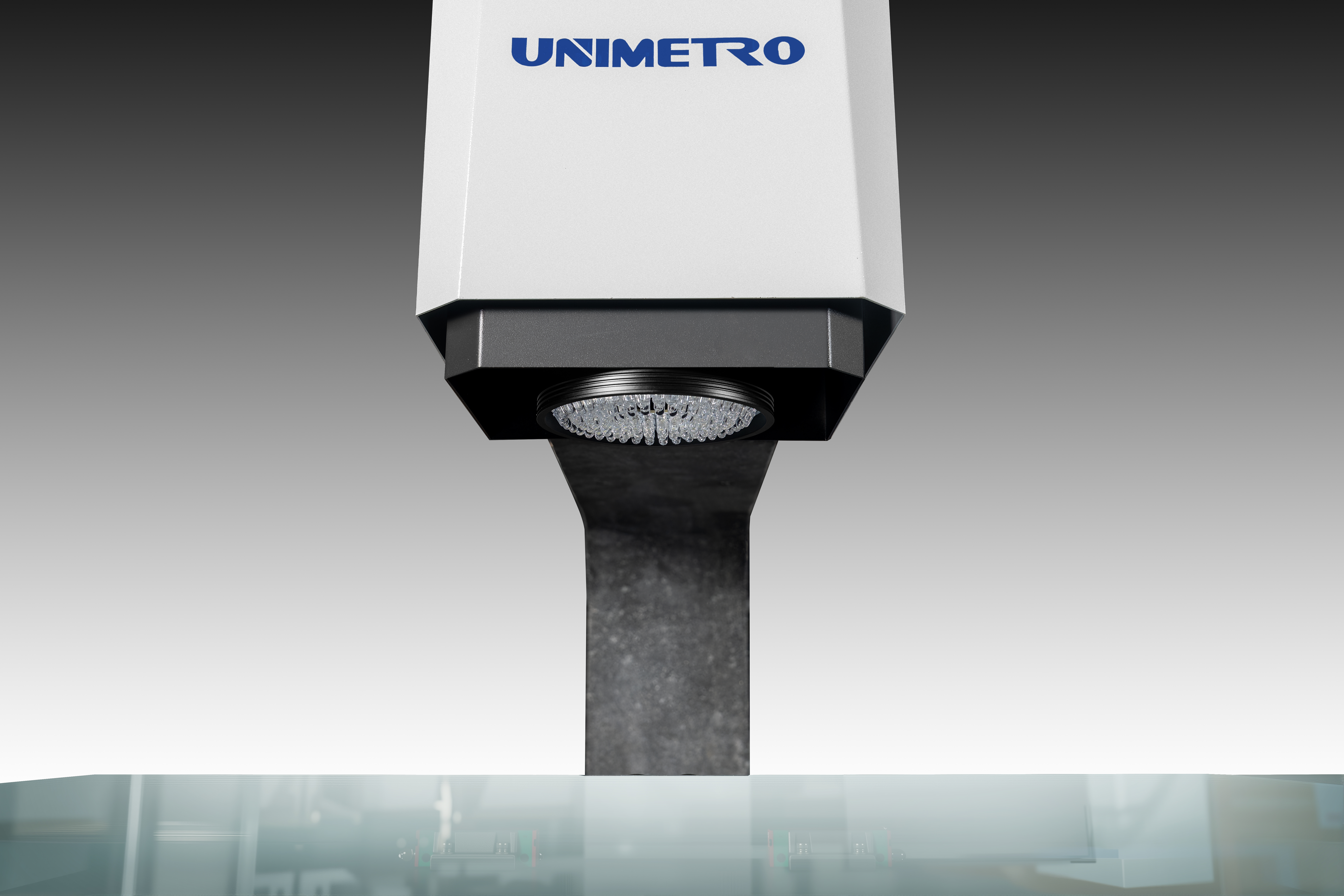

Fonte luminosa di superficie a LED programmabile a 5 anelli e 8 zone con sistema di sorgente luminosa di contorno LED parallelo alla trasmissione e regolazione intelligente della luminosità a 256 livelli
Controllo CNC a tutto asse con servomotore a circuito chiuso a corrente alternata

Multi-sensore opzionale per la misurazione 3D

Lo strumento di misurazione della visione di tipo portale di serie HE può essere dotato di vari sensori 3D per una misurazione composta 2D/3D completa.Supporta sensori senza contatto, inclusi sistemi di sonda e laser, e ospita supporti di sonda di serie completa RENSHAW, che consentono la trasformazione automatica per la misurazione su scala completa su un singolo dispositivo per massimizzare la produttività.

Informazioni sulle società

I nostri clienti e agenti

Domande frequenti

Q1: Lei è una fabbrica o una società commerciale?

R1: Siamo una fabbrica e forniamo risposte entro 24 ore.

D2: Cosa produce principalmente la vostra azienda?

R2: Produciamo principalmente macchine per la misurazione della visione, macchine per la misurazione delle coordinate, apparecchi CMM e VMM e attrezzature correlate.

Q3: Come scegliere la specifica appropriata?

R3: Il nostro team professionale raccomanderà specifiche appropriate in base alla varietà del prodotto e alle esigenze di misura.

Q4: Accettate il servizio personalizzato?

R4: Sì, forniamo macchine standard e soluzioni personalizzate su misura per le esigenze specifiche del cliente.

Q5: Qual è il periodo di garanzia?

R5: I nostri prodotti sono garantiti per un anno. Abbiamo aumentato la durata dei componenti critici, garantendo una qualità affidabile dei prodotti.

Prodotto Tag:

Luogo di origine:	Guangdong, Cina
Marca:	UNIMETRO
Certificazione:	CE,ISO
Numero di modello:	Serie SV

Quantità di ordine minimo:	1 set
Prezzo:	negoziabile
Imballaggi particolari:	Cassa in legno + pacchetto vuoto
Tempi di consegna:	15 ~ 20 giorni
Termini di pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione:	5 set al mese
