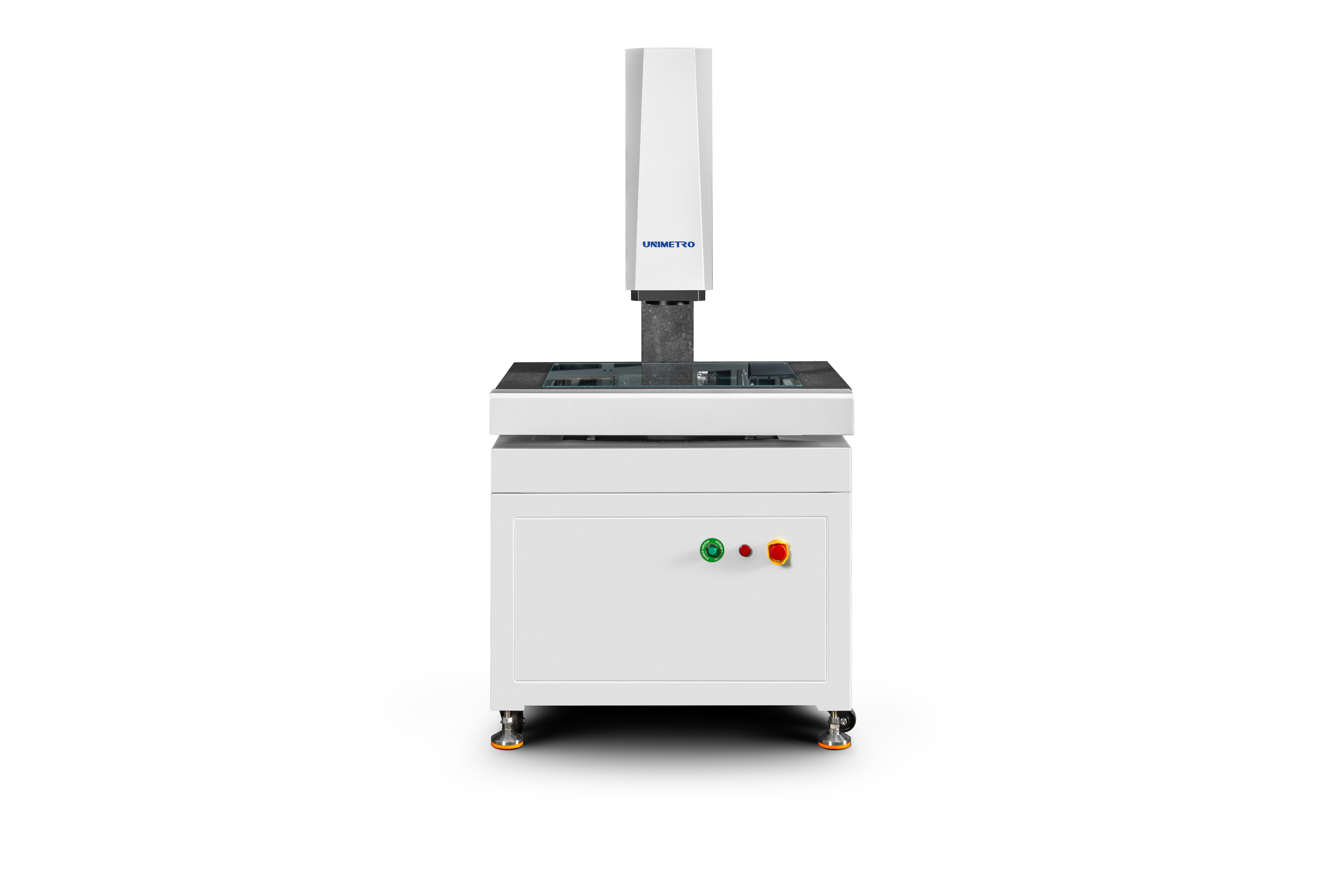

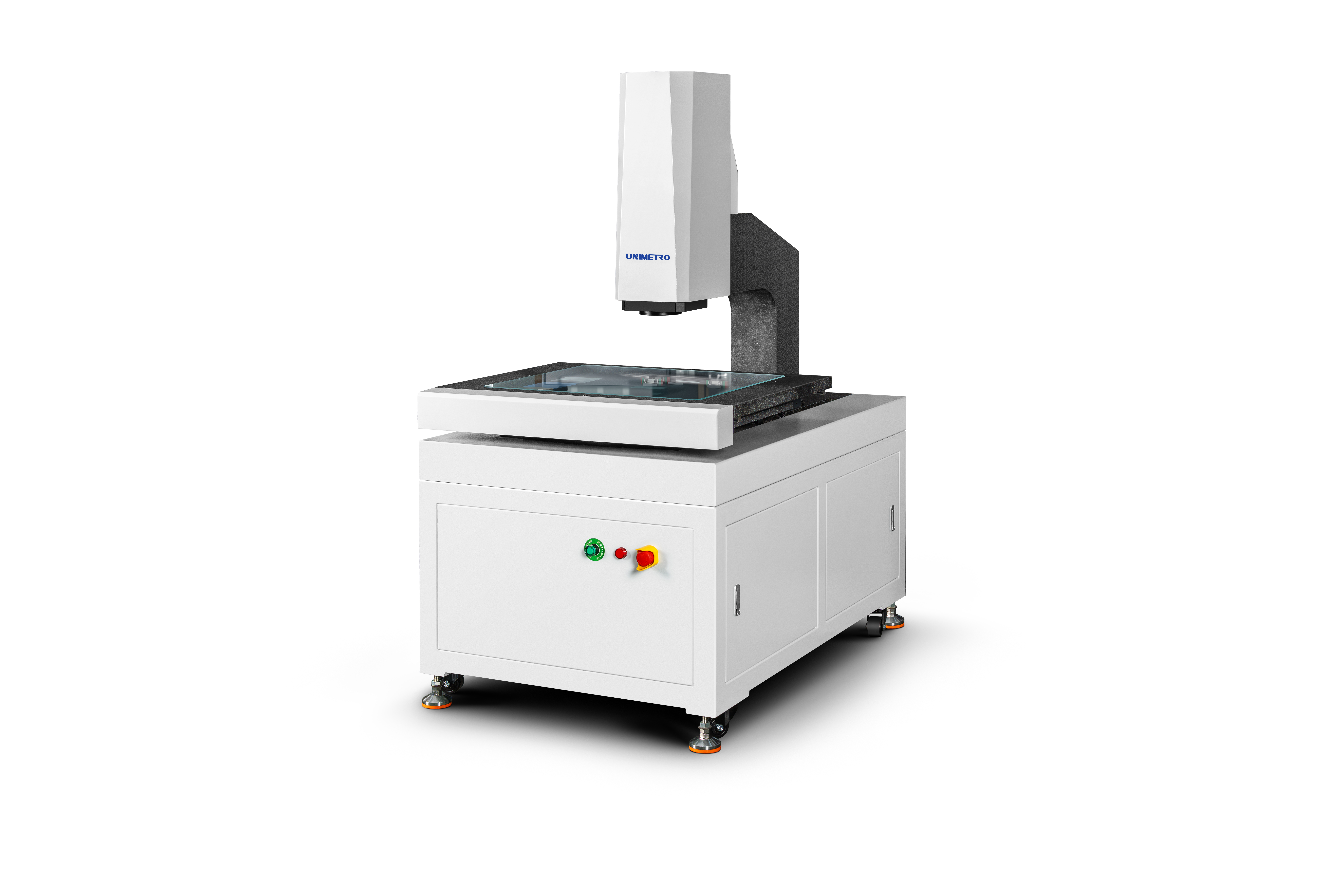

Strumento di misurazione video completamente automatico della serie SV SV Super Image Tech + base MARB per test rapidi di parti di precisione complesse

La serie MARB-SV è uno strumento di misura delle immagini per banchi di lavoro in marmo completamente automatico ad alte prestazioni dotato di tecnologie MARB (Multi-Axis Resolution Base) e SV (Super/Stable Video).Questo sistema di alta configurazione offre una risoluzione superiore e velocità di elaborazione più veloci per la prova di parti di precisione complessa.

Progettato per il rilevamento completamente automatico programmabile a tre assi, questo strumento corrisponde ai sistemi di coordinate del pezzo di lavoro attraverso la programmazione per eseguire processi di misurazione automatizzati.,Funzioni di apprendimento e di programmazione automatica per le misure ripetute di pezzi pesanti, che consentono una misurazione rapida e accurata in tempo reale in loco.

Costruito con una base di marmo ad alta stabilità, questo sistema offre una durata eccezionale con bassi costi di manutenzione, bilanciando perfettamente l'alta precisione, l'efficienza,e affidabilità a lungo termine per il controllo della qualità su larga scala, industria manifatturiera complessa.

Risoluzione:0.5 μm (0,1 μm facoltativo)

Camera:Fotocamera a colori CCD di livello industriale

Lenti:1x-10x (ingrandimento variabile)

Ingrandimento:20X - 200X (variano a seconda del modello della fotocamera)

Distanza di lavoro:85 mm

Illuminazione:Luce di superficie programmabile, luce parallela di fondo a LED (facoltativo: luce coassiale)

Sistema di guida:Controllo CNC, azionamento lineare del motore; joystick, controllo della tastiera del mouse

Risoluzione a scala lineare:0.1 μm

• Struttura di ponte mobile a telaio chiuso completo con pezzo di misurazione fisso, fornendo una grande capacità portante ed eccellenti prestazioni di movimento
• Tecnologia di analisi degli elementi finiti integrata nella progettazione meccanica per un'elevata rigidità e precisione
• Base in granito di grado 000 con elevata resistenza, resistenza alla corrosione e stabilità
• Tavolo da lavoro per il trattamento superficiale di ossido di alluminio per un controllo di azione veloce e flessibile con finitura estetica e durevole

• RENISHAW linea di griglia aperta con risoluzione di 0,5 μm per alta precisione e stabilità
• Ferrovia di guida lineare di precisione, vite a sfera della macina e servomotore CA che garantisce la precisione del posizionamento del sistema
• Fotocamera digitale Giga a colori ad alta definizione da 2M pixel per una chiara osservazione e una misurazione stabile
• 6.5x obiettivo ottico ad alta definizione con zoom automatico preciso e calibrazione rapida dei pixel

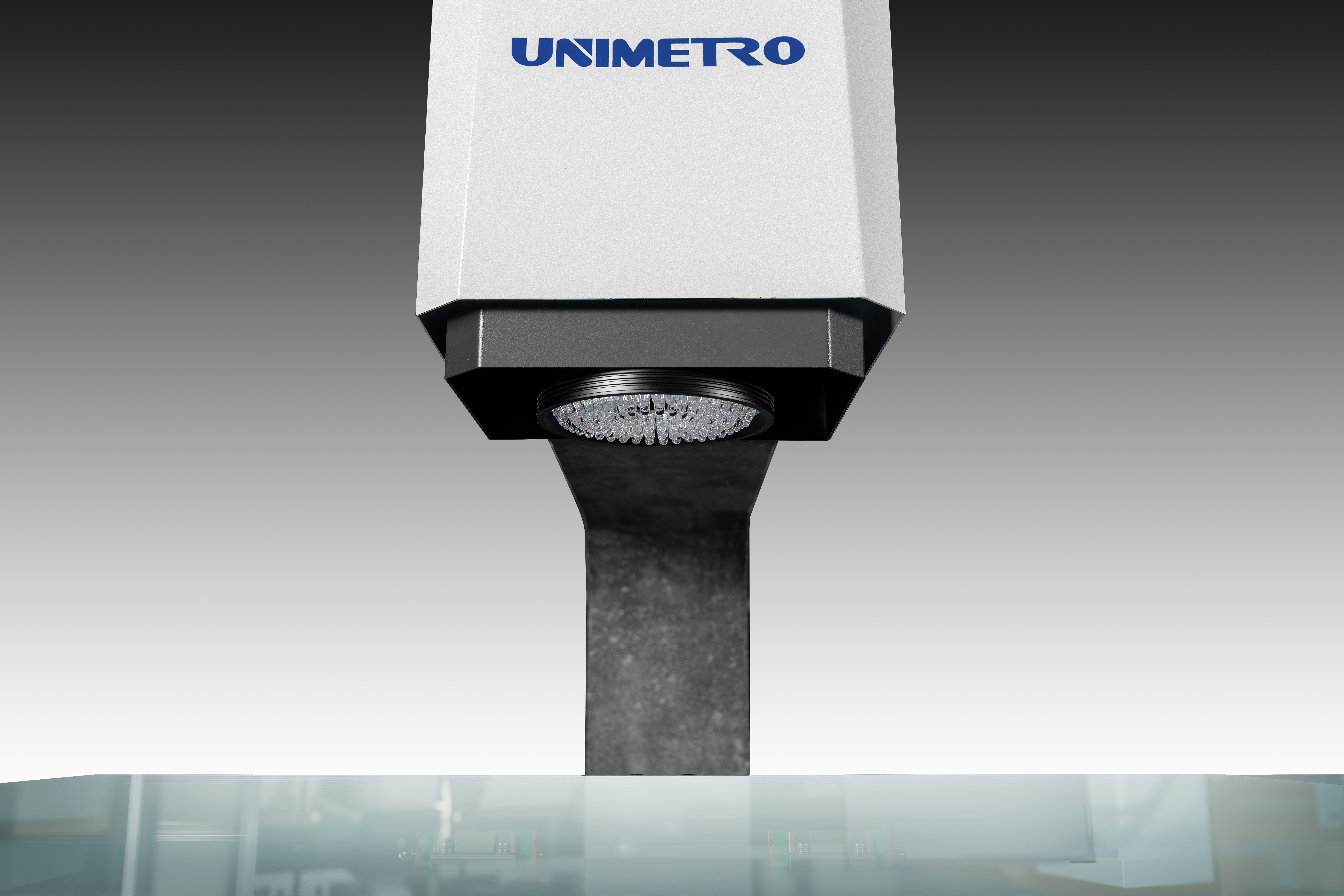

• Fonte luminosa di superficie a LED programmabile a 5 anelli e 8 zone con sistema di sorgente luminosa di contorno LED parallelo alla trasmissione e regolazione intelligente della luminosità a 256 livelli
• Controllo CNC a tutto asse con servomotore a circuito chiuso a corrente alternata

Lo strumento di misurazione della visione di tipo portale di serie HE può essere dotato di vari sensori 3D per una misurazione composta 2D/3D completa.Supporta sensori senza contatto, inclusi sistemi di sonda e laser, e RENSHAW full series probe brackets per la trasformazione automatica di misurazioni su scala completa su un unico dispositivo, migliorando significativamente la produttività.
