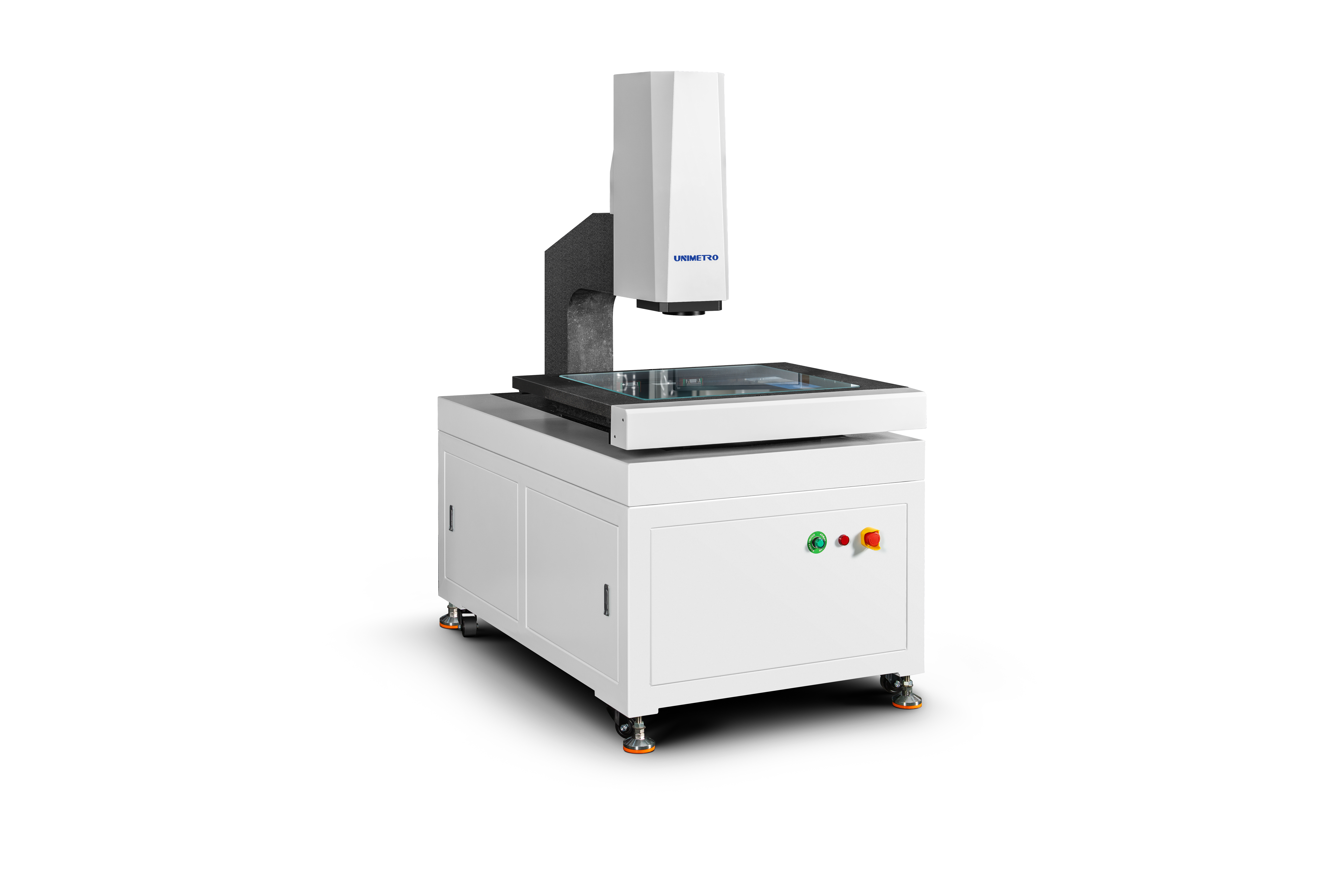

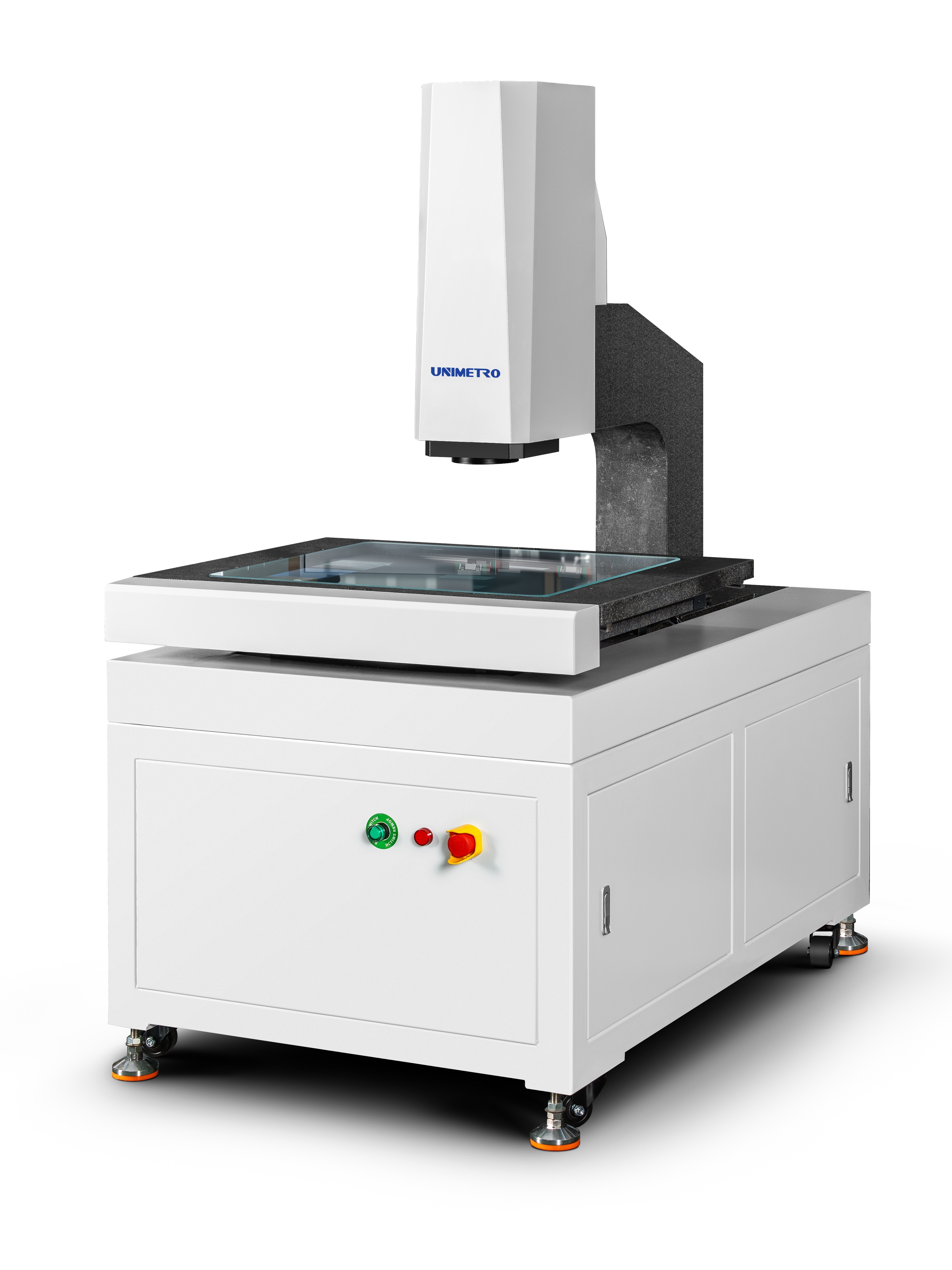

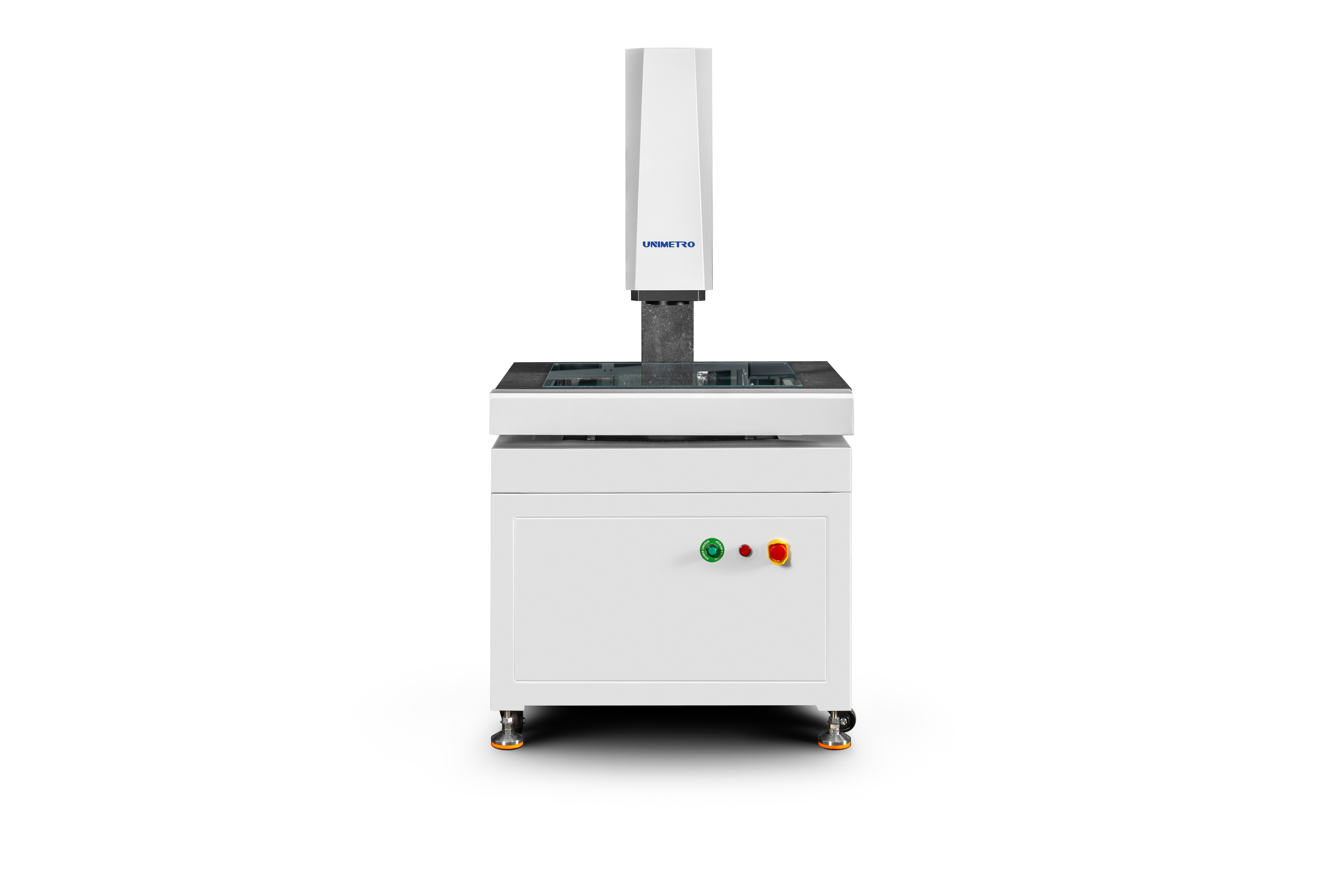

Macchina di misurazione della visione ad alta efficienza della serie SV base di risoluzione multiasse MARB per l'ispezione di precisione di massa del pezzo di lavoro

La serie MARB-SV è uno strumento di misura delle immagini per banchi di lavoro in marmo completamente automatico ad alte prestazioni dotato di tecnologie MARB (Multi-Axis Resolution Base) e SV (Super/Stable Video).Questo sistema di alta configurazione offre una risoluzione superiore e velocità di elaborazione più veloci, offrendo una robusta funzionalità per applicazioni industriali impegnative.

Questo sistema, in grado di effettuare un rilevamento completamente automatico programmabile su tre assi, si adatta ai sistemi di coordinate del pezzo di lavoro attraverso la programmazione per eseguire automaticamente i processi di misurazione.Per misure ripetute di pezzi pesanti, è dotato di funzioni di memoria, apprendimento e programmazione automatica, che consentono una misurazione rapida e accurata in tempo reale in loco.

Costruito con componenti di marmo ad alta stabilità che offrono una forte durabilità e bassi costi di manutenzione, questo strumento bilancia perfettamente l'alta precisione, l'elevata efficienza e la durabilità a lungo termine,Il controllo della qualità è un importante strumento di controllo della qualità., industria manifatturiera complessa e di precisione.

Risoluzione:0.5 μm (0,1 μm facoltativo)

Camera:Fotocamera a colori CCD di livello industriale

Lenti:1x-10x (ingrandimento variabile)

Ingrandimento:20X - 200X (L'ingrandimento varia a seconda del modello della fotocamera selezionata; l'ingrandimento effettivo è soggetto ai dati misurati.)

Distanza di lavoro:85 mm

Illuminazione:Luce di superficie programmabile, luce parallela di fondo a LED (facoltativo: luce coassiale)

Sistema di propulsione:Controllo CNC, azionamento lineare del motore; joystick, controllo della tastiera del mouse

Risoluzione a scala lineare:0.1 μm

Progettazione della struttura ad alta rigidità:

• Struttura di ponte mobile a telaio chiuso completo con pezzo di misurazione fisso, fornendo una grande capacità portante ed eccellenti prestazioni di movimento
• Tecnologia di analisi degli elementi finiti integrata nella progettazione meccanica per garantire elevata rigidità e precisione
• Base in granito di grado 000 con elevata resistenza, resistenza alla corrosione ed eccellente stabilità
• Tavolo da lavoro per il trattamento superficiale dell'ossido di alluminio per un controllo di azione veloce e flessibile, durabilità ed estetica

Configurazione ad alta precisione:

• RENISHAW linea di griglia aperta con risoluzione di 0,5 μm per alta precisione e stabilità
• Ferrovia di guida lineare di precisione, vite a sfera della macina e servomotore CA assicurano la stabilità della precisione di posizionamento
• Fotocamera digitale Giga a colori ad alta definizione da 2M pixel per una chiara osservazione e una misurazione stabile
• 6.5x obiettivo ottico ad alta definizione con zoom automatico preciso e calibrazione rapida dei pixel

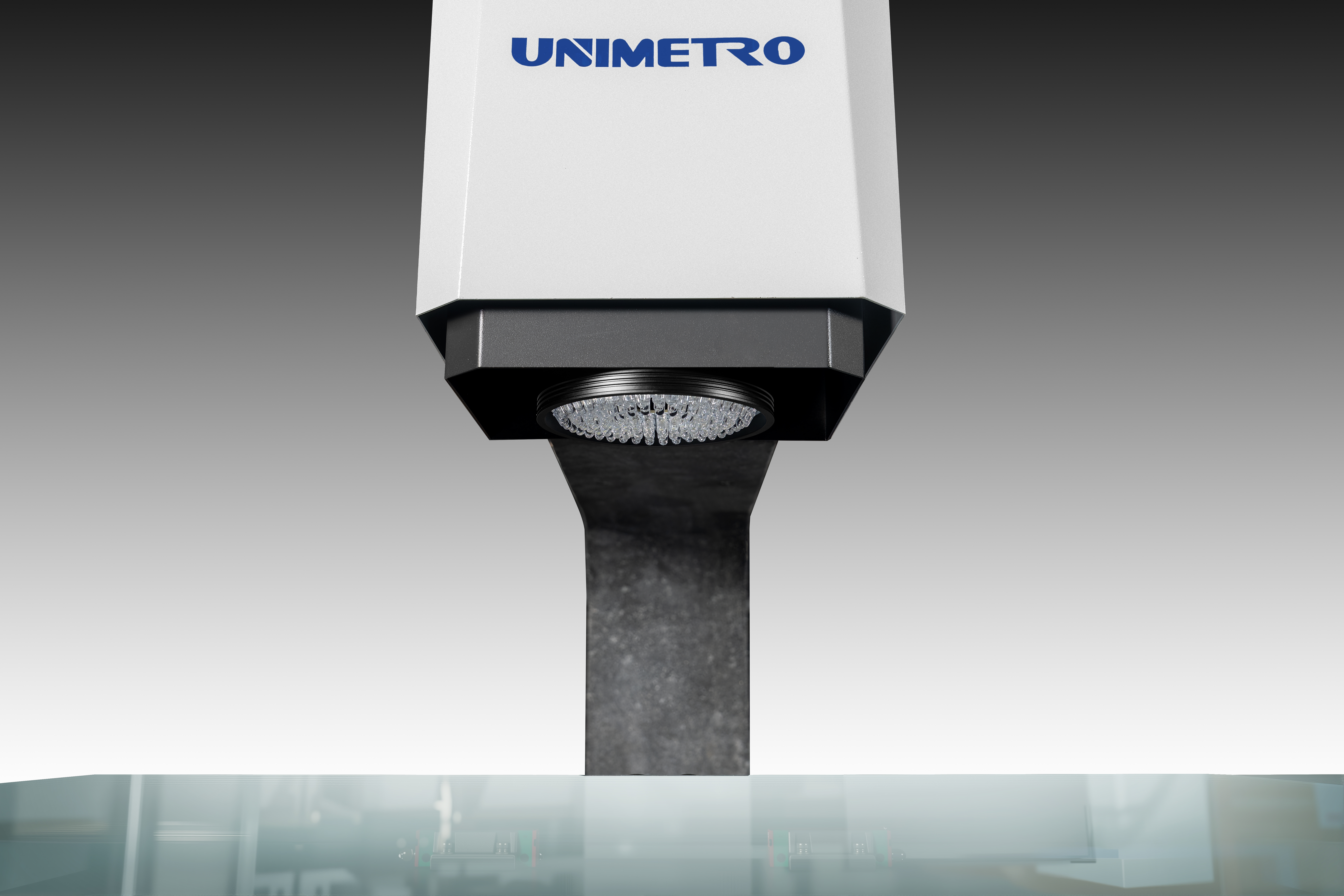

• Sorgente luminosa di superficie LED programmabile a 5 anelli e 8 zone, sistema di sorgente luminosa di contorno LED parallelo alla trasmissione con regolazione intelligente della luminosità a 256 livelli
• Controllo CNC a tutto asse con servomotore a circuito chiuso a corrente alternata

Opzionale multi-sensore per misurazioni 3D:

Lo strumento di misurazione della visione di tipo portale di serie HE può essere dotato di vari sensori 3D per una misurazione composta 2D/3D completa.Supporta anche sensori senza contatto come la sonda e il laser, e è compatibile con la serie completa di supporti per sonde RENSHAW, che consente la trasformazione automatica di misurazioni su scala completa su un unico dispositivo per migliorare significativamente la produttività.
