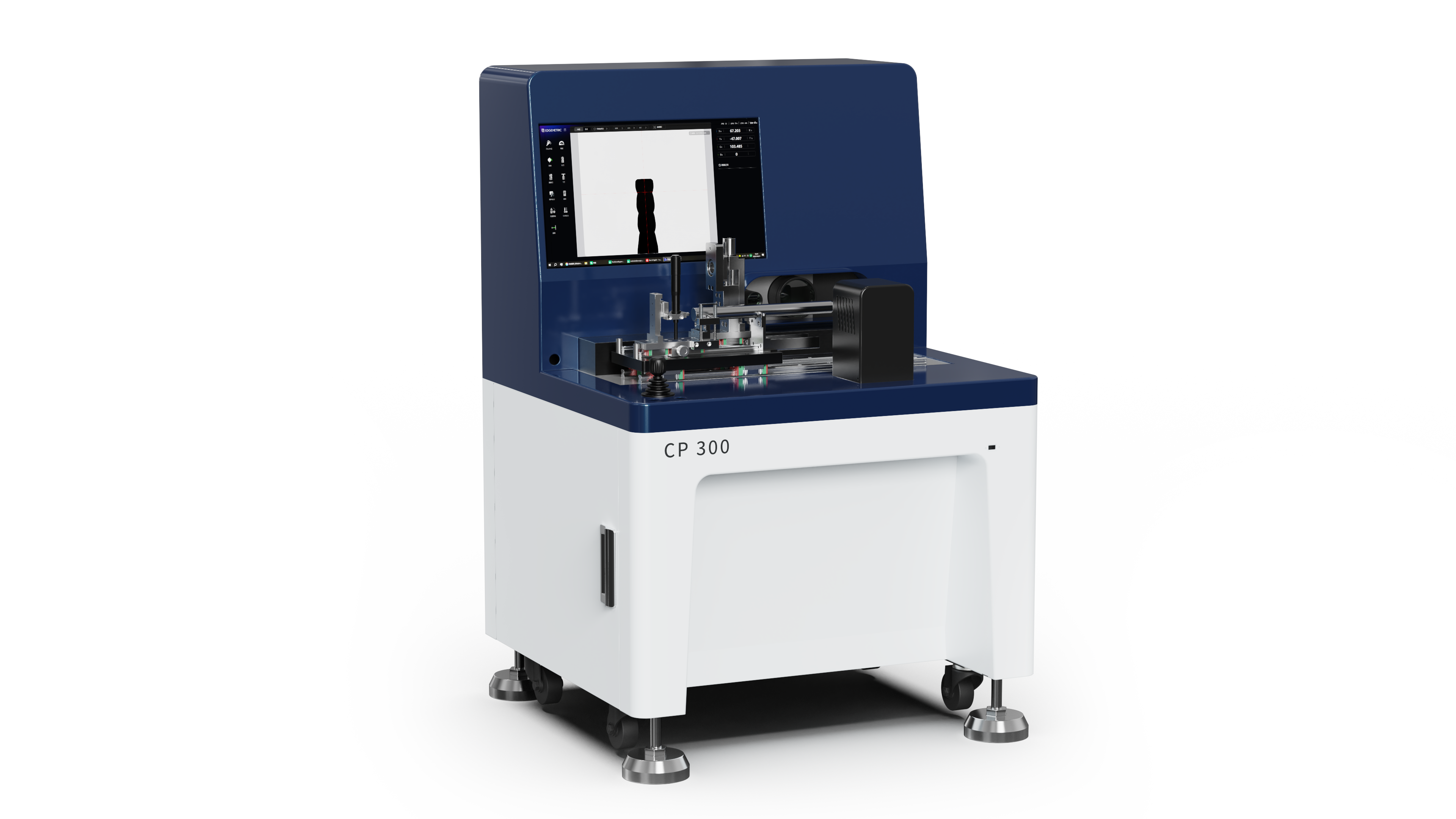

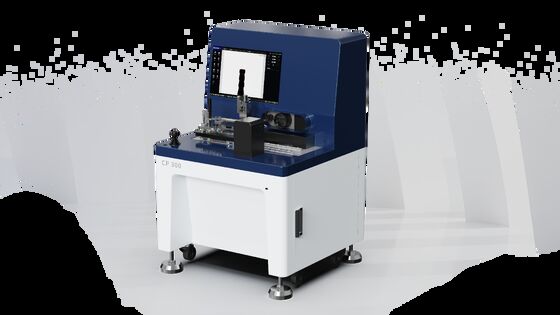

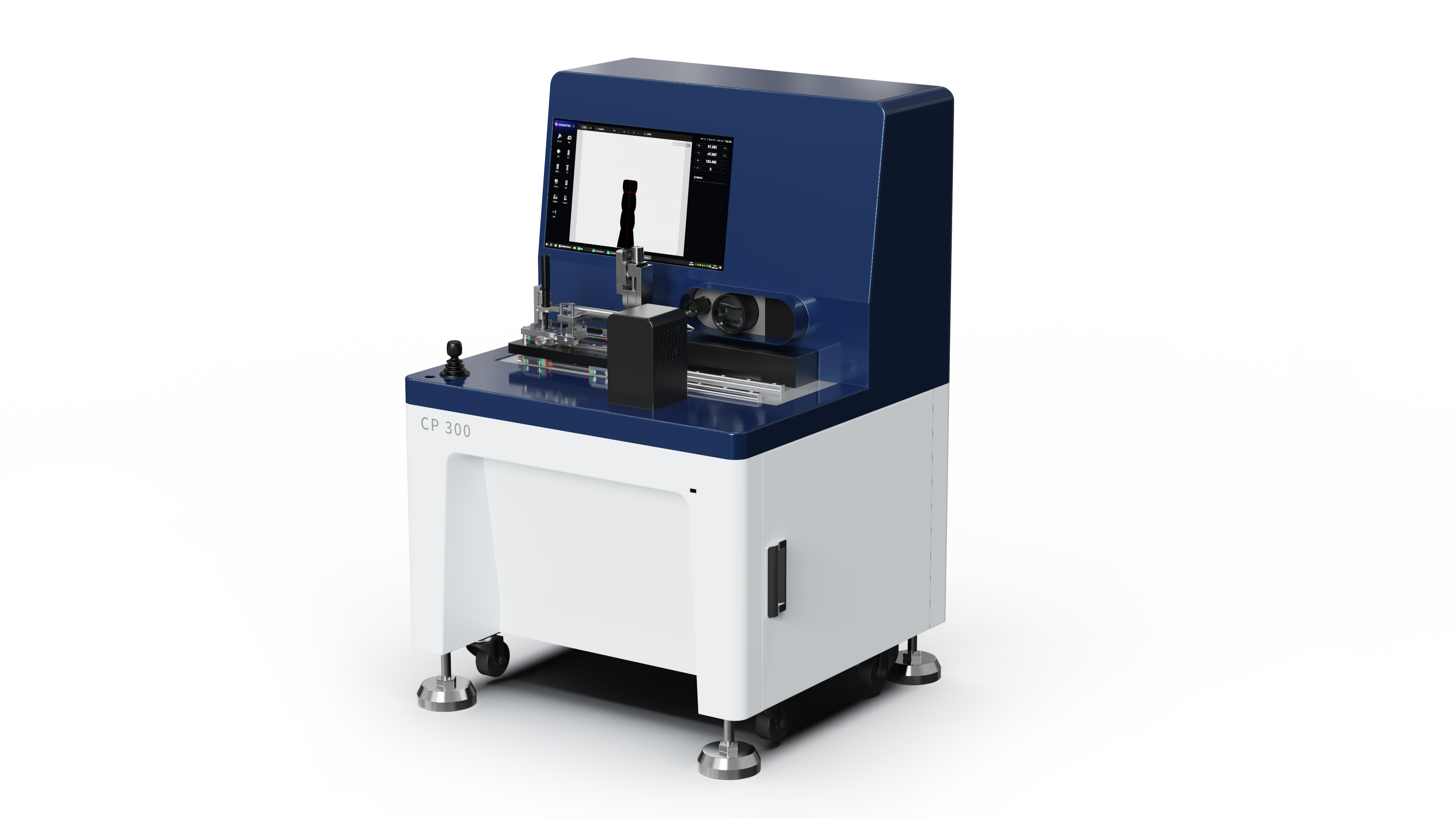

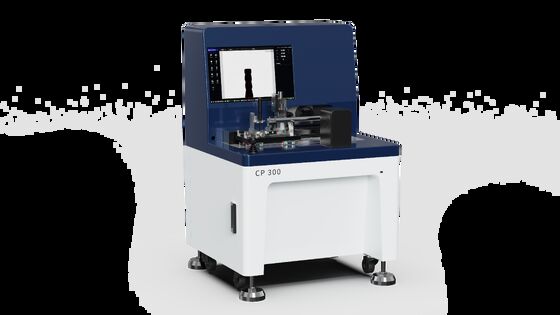

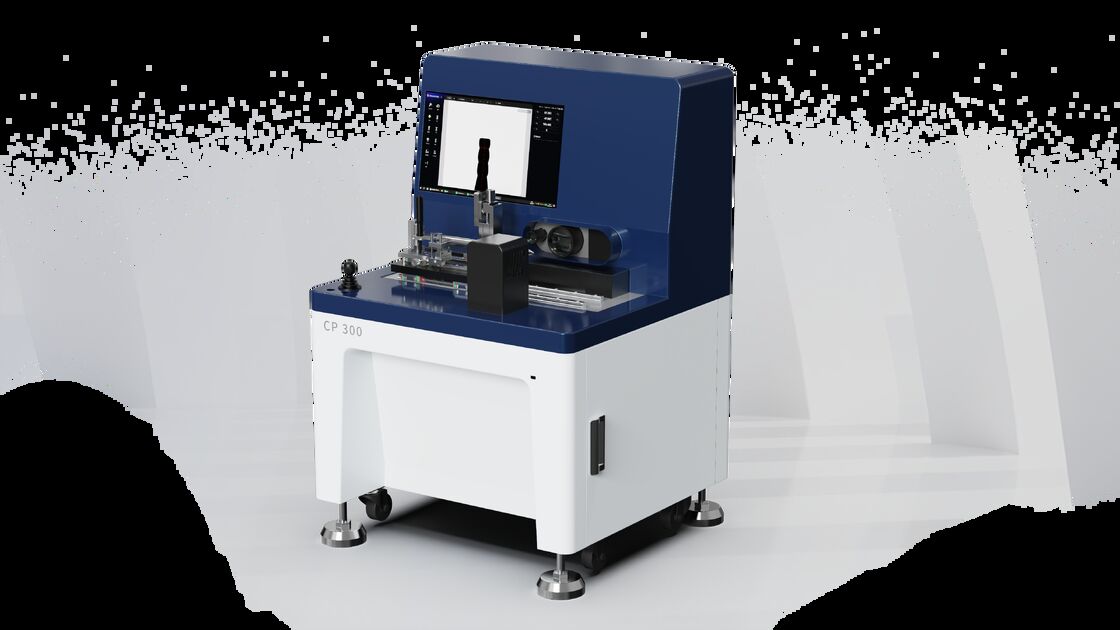

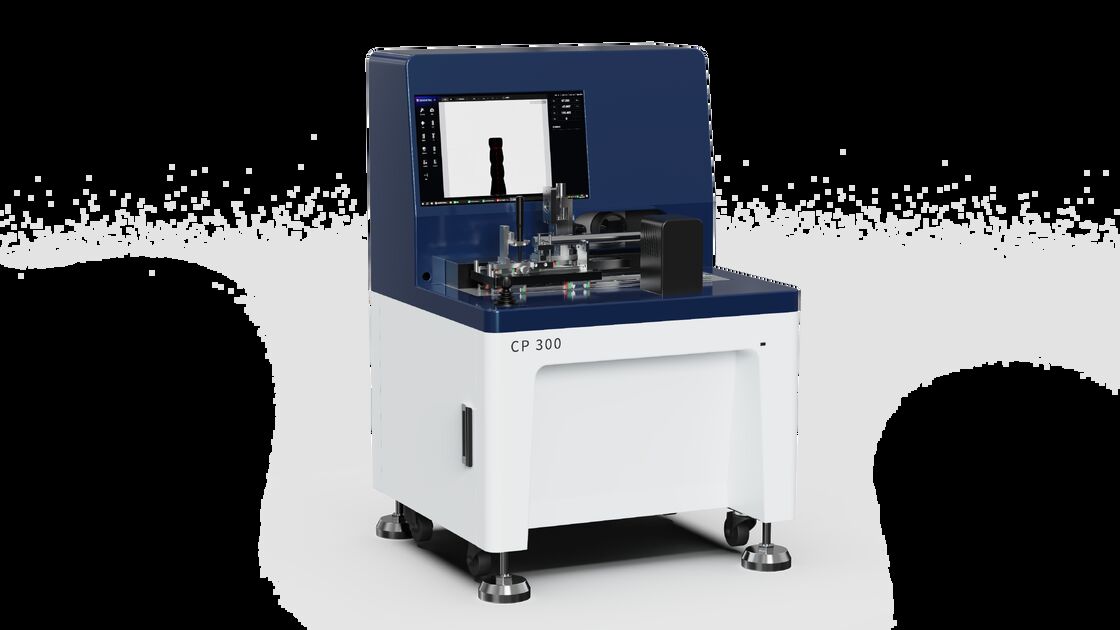

Cutter Profiler CP300: strumento automatico di misurazione del profilo dell'utensile 2D ad alta precisione

CP 300 è un dispositivo di misurazione automatizzato ad alta precisione dedicato al profilo 2D degli utensili da taglio. Abbandonando la complessa ricostruzione della topografia 3D, ritorna all'essenza della misurazione del profilo, ottenendo una valutazione quantitativa rapida, stabile e ripetibile delle caratteristiche del profilo come frese a testa sferica, utensili a testa sferica e utensili formati con eccezionale imaging ottico e precisione meccanica. Si tratta di un punto di controllo qualità affidabile nel processo di produzione e riaffilatura degli utensili da taglio.

• Hardware e sistema di imaging ad alta precisione:

  1. Piattaforma ottica di precisione: dotata di obiettivo zoom ad alta risoluzione e fotocamera industriale ad alta definizione, combinata con un design ottico telecentrico, riduce efficacemente gli errori di prospettiva e ottiene immagini del profilo di taglio chiare, prive di distorsioni e con bordi nitidi.
  2. Sistema meccanico ad alta rigidità: adottando la trasmissione della guida lineare e l'asse rotante ad alta precisione, garantisce la fluidità del movimento di scansione e la precisione del posizionamento, ponendo una solida base per misurazioni ripetute.
  3. Sistema di misurazione intelligente a doppia lente: la lente a basso ingrandimento ha un campo visivo più ampio per l'acquisizione rapida e la misurazione complessiva del profilo completo di strumenti di grandi dimensioni; la lente ad alto ingrandimento fornisce una risoluzione più elevata per misurare i dettagli del profilo microscopico di frese di piccolo diametro o parti chiave. La collaborazione intelligente del sistema a doppia lente soddisfa le esigenze di misurazione del profilo ad alta precisione su tutta la gamma di strumenti da micro a grandi dimensioni senza sostituzione manuale della lente.

• Funzioni software e di analisi intelligenti ed efficienti:

  1.Misurazione automatica con un clic: programmi di misurazione preimpostati per vari strumenti standard (ad esempio, frese a testa sferica e utensili a testa sferica) per realizzare il processo completamente automatico dal posizionamento e scansione alla valutazione.
  2. Confronto intelligente dei contorni: supporta l'importazione di disegni CAD standard (DXF), il confronto automatico con i contorni misurati, la generazione rapida di mappe cromatiche di deviazione e rapporti dettagliati sulle dimensioni per un giudizio intuitivo sulla qualifica.
  3.Ricca libreria di parametri del profilo: analizza e genera automaticamente decine di parametri geometrici del profilo come raggio dell'arco, angolo, distanza e punti di coordinate per soddisfare le diverse esigenze di ispezione.

• Stabilità e usabilità eccezionali:

  1. Eccellente ripetibilità: basandosi sulla struttura meccanica stabile e sul preciso sistema di controllo, raggiunge una ripetibilità di misurazione a livello di micron, garantendo risultati di misurazione coerenti e affidabili tra diversi lotti e operatori.
  2. Processo operativo semplificato: l'interfaccia software intuitiva e il design operativo in stile procedura guidata riducono notevolmente la dipendenza dall'esperienza professionale degli operatori e riducono i costi di formazione.
  3. Design industriale robusto: dotato di buona adattabilità ambientale, può essere utilizzato stabilmente in sale di ispezione o ambienti vicini al sito di produzione.
