Sistema di misurazione della visione 3D con messa a fuoco automatica e VMM, caratterizzato da una varietà di annotazioni selezionabili

Messa a fuoco automatica della macchina di misura per visione 3D Vmm con più annotazioni tra cui scegliere

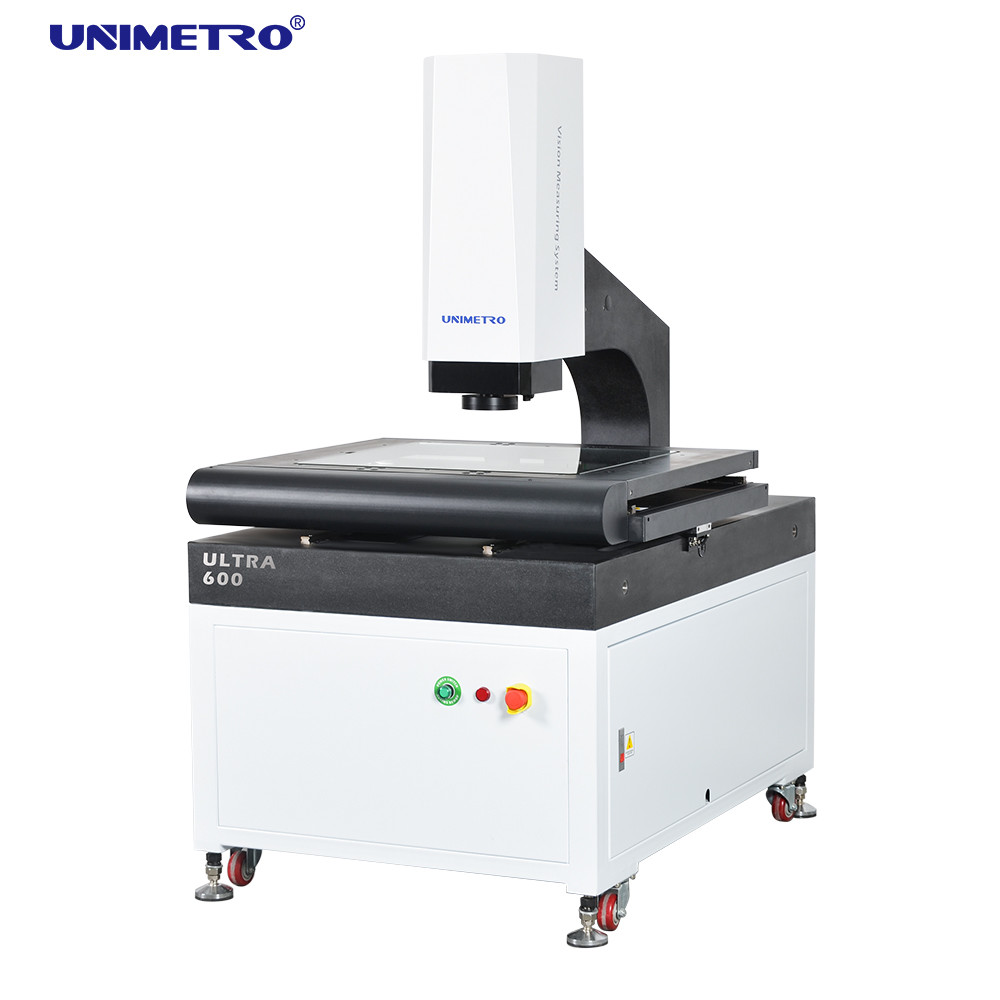

L'apparecchiatura di misurazione ottica della serie ULTRA è una macchina di misurazione visiva completamente automatica ad alta precisione a sbalzo sviluppata per la misurazione GD&T con controllo motorizzato automatico a 3 assi. Dotato di messa a fuoco automatica, controllo automatico dell'illuminazione e movimento automatico della configurazione hardware e software per effettuare la misurazione delle dimensioni lineari e geometriche in modo rapido e preciso.

Caratteristiche

◆ Controllo dei dettagli di qualità

Ø Base e colonna in granito, eccellente stabilità;

Ø Fase di lavoro in alluminio, rende il controllo del movimento reattivo e flessibile;

Ø Fase di lavoro con lavorazione superficiale ad ossidazione dura antigraffio;

Ø Standard con guida lineare di precisione, vite a ricircolo di sfere e servomotore AC ecc., per garantire la precisione e la stabilità del sistema di movimento;

Ø Il sistema di controllo integrato, integrato con il controllo del movimento e tutto il controllo del segnale come illuminazione e lettura della scala lineare, garantisce che le prestazioni della macchina siano estremamente stabili.

◆ Configurazione ad alte prestazioni

Controllo automatico CNC a tre assi Ø XYZ e posizionamento accurato;
Scala lineare in vetro ad alta precisione Ø 0,1 um per garantire l'accuratezza del posizionamento e l'accuratezza della misurazione del sistema;
Ø Telecamera a colori ad alta risoluzione GIGA per soddisfare le esigenze di osservazione chiara e misurazione accurata;
Obiettivo zoom cliccabile ad alta risoluzione Ø 6,5x, è necessario solo il raddoppio accurato e la correzione dei pixel una volta;
Ø Con illuminazione fredda a LED a 8 divisioni a 5 anelli di superficie programmabile e illuminazione parallela a LED di contorno e regolazione intelligente della luce incorporata, può controllare automaticamente la luminosità nella divisione a 8 e realizzare una regolazione della luminosità a 256 livelli in modo intelligente.

◆ Espandibilità flessibile

ØSono disponibili diversi tipi di sensori senza contatto e sistemi di fissaggio rapido, in grado di soddisfare diversi requisiti di misurazione di diversi clienti
ØLa luce anulare a LED a colori Mavable è disponibile per la serie ULTRA, che rende la serie più flessibile e potente per parti diverse con diversi tipi di materiali o forme, offre un'applicazione di misurazione più potente.
ØGrazie all'espandibilità flessibile della serie ULTRA, è compatibile con tastatori a contatto, sensori di misurazione senza contatto e braccio robot, aumentando notevolmente l'efficienza di misurazione.

Introduzione alle funzioni

- Il software può identificare automaticamente linee, cerchi, come elementi e misurarli automaticamente.
- Il software fornisce funzioni di elaborazione intelligenti come avviso rosso fuori tolleranza, pausa fuori tolleranza, pausa per errore di misurazione, misurazione manuale, esecuzione saltata, esecuzione obbligatoria, ecc.
- Il software fornisce la funzione di impostazione del punto di interruzione, che può realizzare il passaggio intelligente tra misurazione manuale e misurazione automatica.
- La potente funzione di misurazione laser può facilmente risolvere problemi quali la misurazione della planarità ad alta velocità, piccoli rilievi, punti concavi, angoli a V e scansione di superfici curve ad alta precisione.
- Il software fornisce una funzione di indicazione dell'attenuazione ausiliaria per evitare l'errore causato dall'intensità della luce e migliorare la precisione e l'efficienza del tester.

Parametri

Informazioni aziendali

Il nostro cliente e agente

Domande frequenti
Q1: sei una fabbrica o una società commerciale?
A1: Siamo una fabbrica e ti diamo la risposta più rapida in 24 ore.
Q2: In cosa opera principalmente la tua azienda?
A2: Produciamo principalmente macchine di misura per la visione, macchine di misura a coordinate, dispositivi CMM e VMM, ecc.
Q3: Come scegliere la specifica appropriata?
A3: Se ci comunichi la varietà e la dimensione del prodotto da misurare, il nostro team di professionisti ti consiglierà uno strumento di misura con specifiche adeguate.
Q4: accetti un servizio personalizzato?
A4: Assicurati! Possiamo fornire non solo macchine tipiche, ma anche macchine personalizzate in base alle esigenze del cliente.
Q5: qual è il periodo di garanzia?
A5: Il periodo di garanzia del nostro prodotto è di 1 anno. La qualità dei nostri prodotti è molto stabile e lo abbiamo fatto migliorato molto su alcune parti fragili. Puoi essere certo della qualità dei nostri prodotti.
