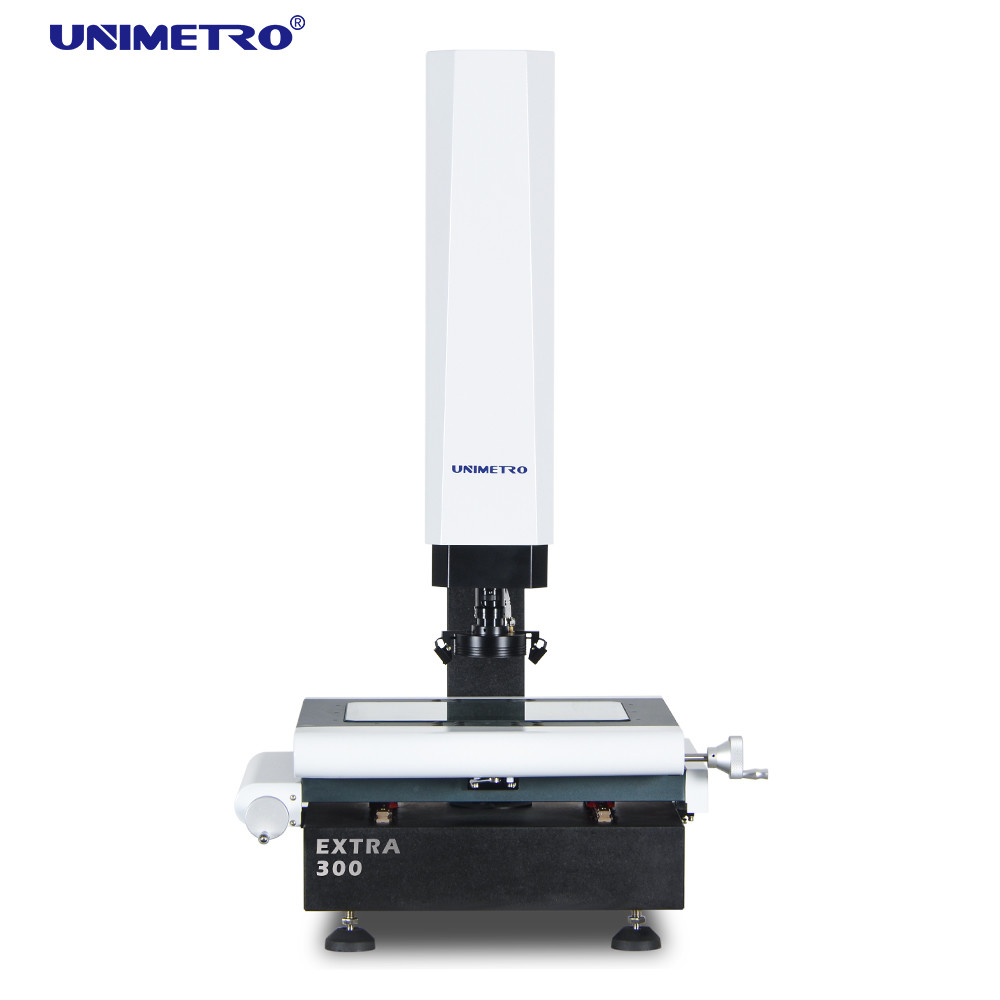

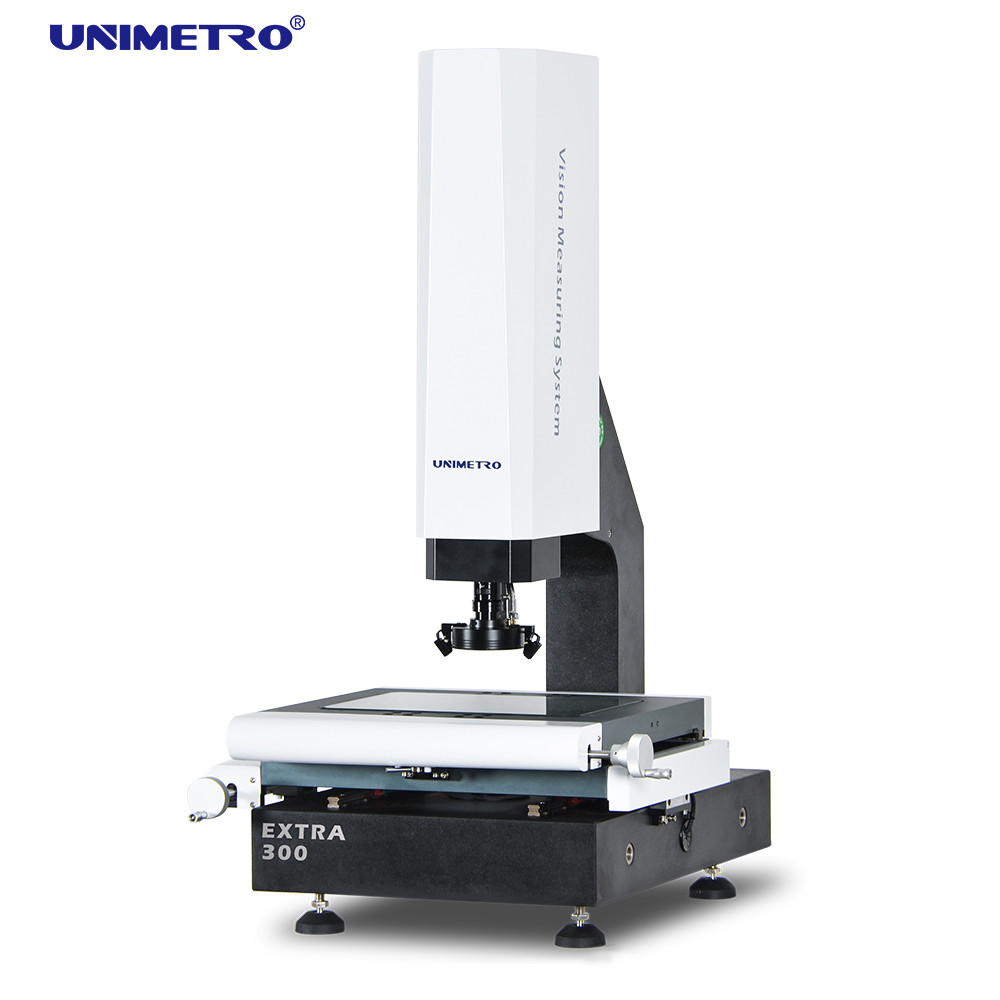

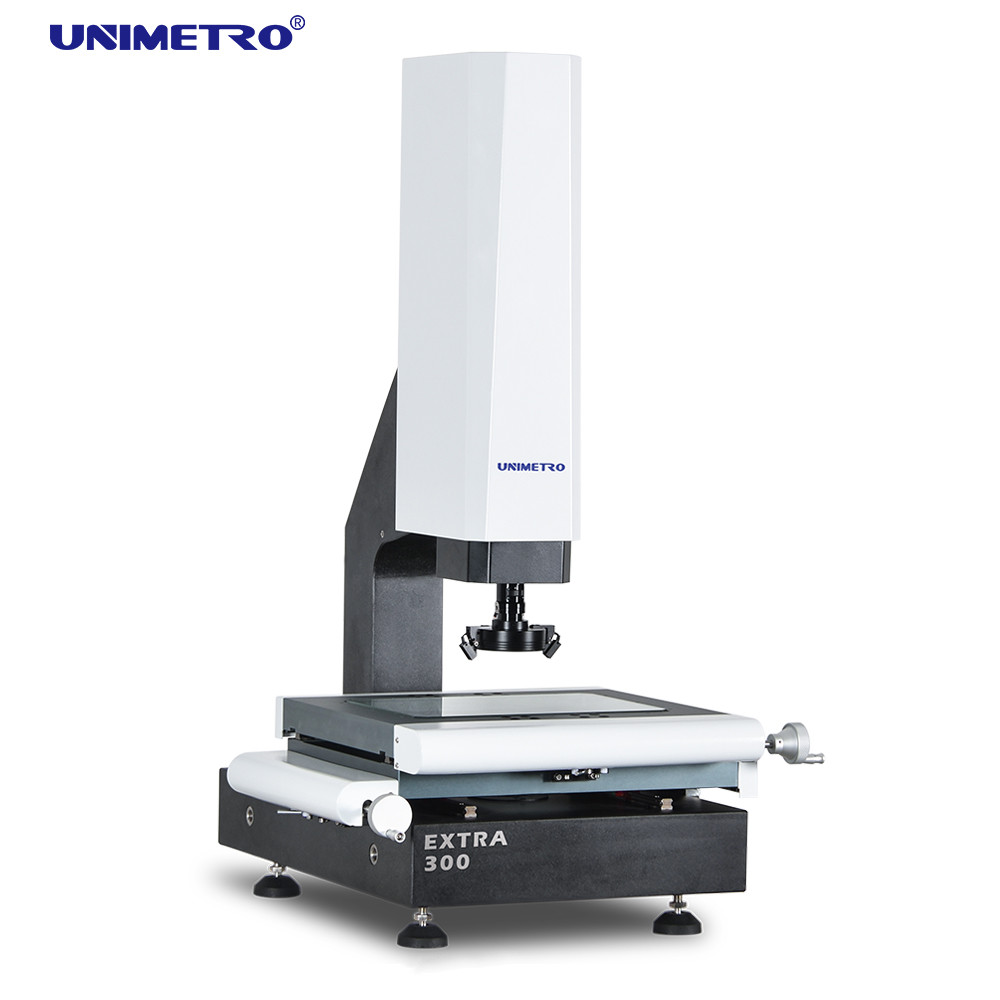

Macchina/sistema di misurazione visiva con messa a fuoco automatica, asse Z motorizzato e telecamera CCD HD

Macchina/sistema di misurazione della visione con messa a fuoco automatica con telecamera CCD HD motorizzata asse Z

● Macchina di misura visiva uno strumento di misura ottico che utilizza la fotocamera per catturare l'immagine del pezzo da lavorare, analizzare il pixel dell'immagine e calcolare la dimensione 2D con il software di misurazione. La macchina di misurazione ottica della serie EXTRA è uno strumento importante utilizzato nel processo di controllo della qualità dei prodotti. Garantisce l'accuratezza delle dimensioni dei tuoi prodotti, rendendo i tuoi prodotti più competitivi.

● La macchina di misura visiva serie EXTRA è progettata e sviluppata da UNIMETRO, un modello popolare adatto alla maggior parte delle applicazioni di misurazione dimensionale 2D accurate e agli utenti finali di diversi settori, come stampi, elettronica, semiconduttori, iniezione plastica, prodotti 3C, assistenza medica, aviazione... ecc.

● L'asse Z della macchina di misura visiva serie EXTRA è configurato con un sistema di servomotore ad anello chiuso, per ottenere un controllo del movimento ad alta precisione e la funzione di messa a fuoco automatica, gli utenti sono in grado di controllare il movimento dell'asse Z e la messa a fuoco dell'immagine nel software o nella tastiera, aumentando notevolmente l'efficienza di misurazione.

● La macchina di misura visiva della serie EXTRA è configurata in modo innovativo con generatore di impulsi manuale per la regolazione fine della posizione dell'asse Z, gli utenti possono ottenere facilmente la regolazione fine dell'asse Z e la messa a fuoco. Rispetto al controllo del movimento tramite tastiera o joystick, l'MPG è più preciso e sensibile e gli utenti possono persino spostare l'asse micron per micron. Offrendo la migliore esperienza di utilizzo per gli utenti.

Configurazione hardware

◉ Scale lineari a 3 assi con risoluzione 0,5um
◉ Funzione di messa a fuoco automatica ad alte prestazioni
◉ Compatibile con il tastatore Renishaw
◉ Fase di lavorazione dell'alluminio e anodizzazione dura
◉ Controllo software e programmabile della luce ad anello LED a 3 anelli a 8 sezioni
◉ Controllo software della luce di contorno LED del percorso luminoso parallelo e programmabile


◉ Fotocamera digitale HD da 1,2 milioni di pixel
◉ Scatola di controllo principale integrata
◉ Controllo motorizzato dell'asse Z
◉ Guida lineare HIWIN
◉ Generatore di impulsi manuale per il controllo del movimento dell'asse Z
◉ Con indicatori laser per posizionamento e messa a fuoco ausiliari
◉ Obiettivo zoom manuale ammaccato 0,7-4,5X con sensore di feedback del segnale di ingrandimento

Parametri

Funzioni del software

◉ Inserisci il file CAD e misura
◉ Serie di parti e misurazione macro
◉ Messa a fuoco automatica e misurazione dell'altezza
◉ La funzione di navigazione aiuta a localizzare rapidamente
◉ Potente funzione di misurazione geometrica
◉ Rapporti di dati multipli e funzione di output dei dati grafici

◉ Programma utente flessibile
◉ Creazione di elementi di riferimento
◉ Potente funzione di rilevamento dei bordi
◉ Supporto di più accessori esterni
◉ Calcolo automatico della tolleranza geometrica degli elementi
◉ Misurazione di produzioni complicate in modo rapido e conveniente
<>>
