Scala lineare ottica magnetica non a contatto / Range 32m per misurazioni ad alta velocità

Informazioni di base

Luogo di origine:	La Cina
Marca:	Bomatec
Numero di modello:	UMLRB

Quantità di ordine minimo:	1
Prezzo:	Discussible
Imballaggi particolari:	scatola di carta
Tempi di consegna:	5 giorni del lavoro
Termini di pagamento:	T/T
Capacità di alimentazione:	100 al mese

Miglior prezzo Contattaci

Informazioni dettagliate

Tensione di connessione:	10-30 VCC / 5 VCC	Attuale:	10-30 VCC: max. 150 mA, 5 V CC: 200 mA
Livello del segnale:	10-30 VHTL/5 V TTL	Risoluzione:	0,001 mm/0,005 mm/0,01 mm
Velocità di marcia massima:	2m/s	Segnale di uscita:	A, A', B, B', Z, Z'
Evidenziare:	scala digitale lineare , codificatore lineare ottico

Descrizione di prodotto

Scala lineare ottica a griglia magnetica senza contatto

Portata di 32 m per misurazioni ad alta velocità

Panoramica del prodotto

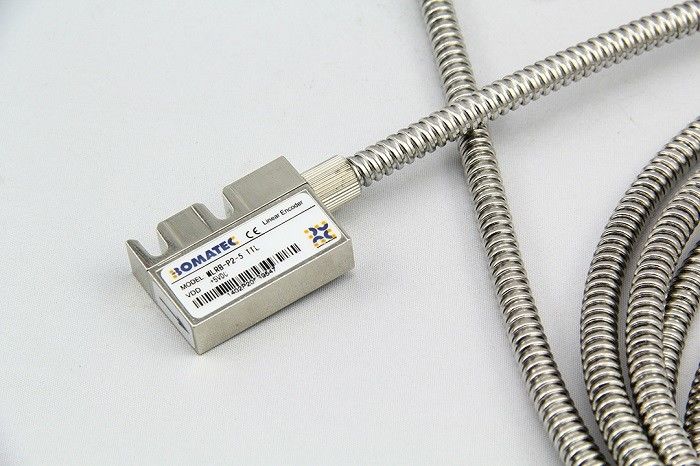

La serie UMLRB è un sistema di misurazione della lunghezza a griglia magnetica con un design integrato in cui sia il sensore che l'elettronica di lettura del valore sono incorporati in un unico alloggiamento. La scala magnetica aderisce a superfici piane, con la testina del sensore che mantiene un preciso spazio di 0,1-2,0 mm dalla scala magnetica durante l'installazione.

Caratteristiche principali

Tecnologia di misurazione senza contatto
Ampia tolleranza di spazio tra testina di lettura e scala magnetica (0,1-2,0 mm)
Lunghezza di misurazione estesa fino a 32 metri
Alta risoluzione fino a 0,001 mm
Eccellente ripetibilità di ±0,001 mm
Capacità superiore di resistenza alle macchie
Segnale di uscita completo: A, A', B, B', Z, Z'

Parametri tecnici

Parametro	Specifiche
Tensione di connessione	10-30 VDC / 5 VDC
Corrente	10-30 VDC: max. 150 mA, 5 VDC: 200 mA
Livello del segnale	10-30 V HTL / 5 V TTL
Risoluzione	0,001 mm / 0,005 mm / 0,01 mm
Ripetibilità	±0,001 mm
Velocità massima di funzionamento	2 m/s
Segnale di uscita	A, A', B, B', Z, Z'
Lunghezza di misurazione	32 m (dimensioni personalizzate disponibili)
Distanza sensore/scala	Massimo 2,0 mm
Precisione a 20°C (µm)	±(20+20×L), L=lunghezza di misurazione in metri
Temperatura operativa	-10 a 70°C
Temperatura di stoccaggio	-25 a 85°C
Umidità	Massimo 80% (senza condensa)
Livello di protezione	IP67

Specifiche meccaniche

Componente	Specifiche
Alloggiamento sensore	41 × 11 × 29 mm
Lunghezza massima	30,0 m
Peso	58 g
Cavo del segnale	2 × 0,75 mm², e 6 × 0,14 mm²

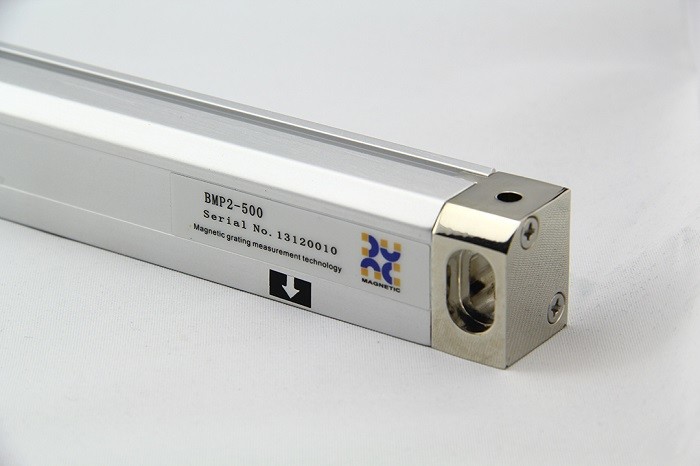

Scala magnetica (MP2-xxx-xx)	Raggio di curvatura: min. 60 mm
Indice di espansione	α = 16×10⁻⁶K⁻¹
Espansione della lunghezza	ΔL = L × α × ΔT
Dimensioni	10 mm × 1,8 mm
Raggio di curvatura minimo	150 mm

Informazioni sull'azienda

I nostri clienti e agenti

Domande frequenti

D1: Siete una fabbrica o una società commerciale?

R1: Siamo una fabbrica e forniamo risposte entro 24 ore.

D2: Cosa produce principalmente la vostra azienda?

R2: Siamo specializzati in macchine di misura ottiche, macchine di misura a coordinate, attrezzature per CMM e VMM e attrezzature correlate.

D3: Come scegliere la specifica appropriata?

R3: Il nostro team di professionisti raccomanderà strumenti di misurazione adatti in base alla varietà e alle dimensioni dei vostri prodotti.

D4: Accettate servizi personalizzati?

R4: Sì, forniamo sia macchine standard che soluzioni personalizzate su misura per le esigenze specifiche dei clienti.

D5: Qual è il vostro periodo di garanzia?

R5: I nostri prodotti sono coperti da una garanzia di 1 anno. Manteniamo una qualità stabile del prodotto e abbiamo migliorato la durata dei componenti critici.
