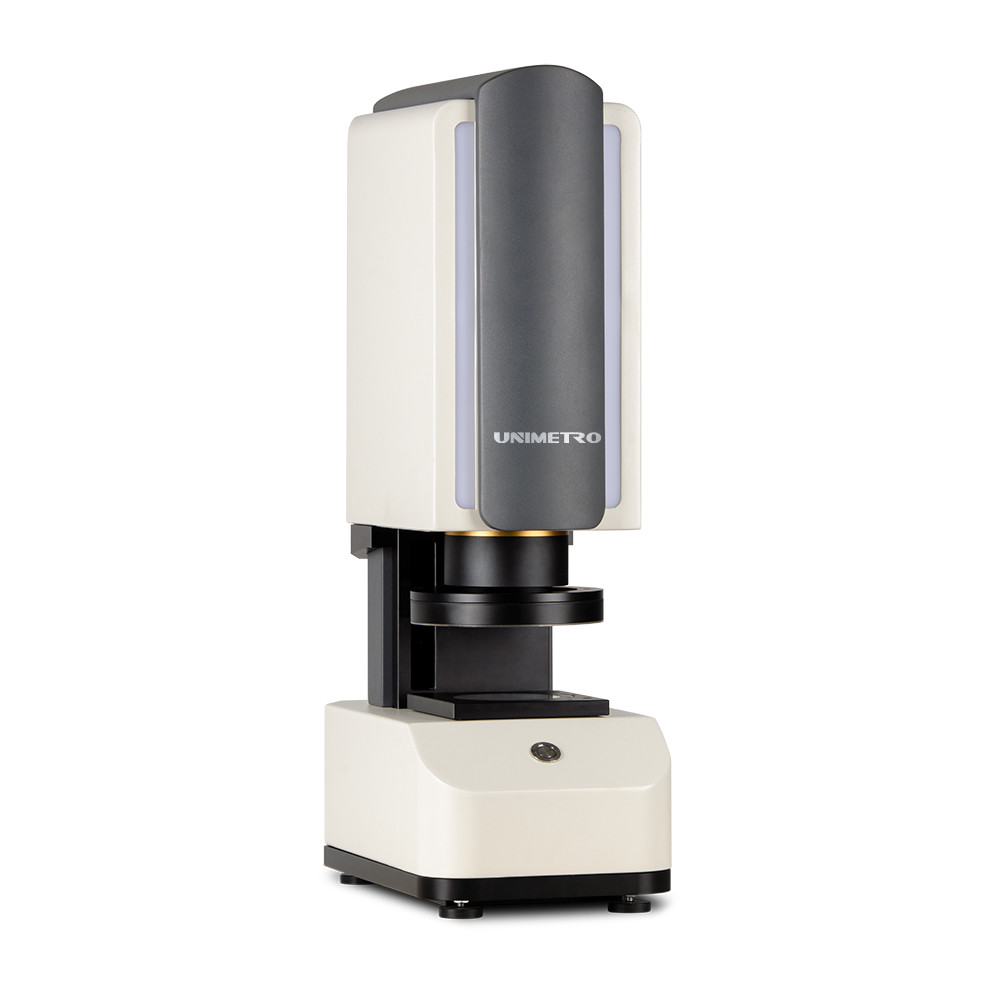

Dispositivo di misurazione digitale dell'immagine ad alta risoluzione da 20 MP per l'ispezione ad alto volume
Sistemi di misurazione delle dimensioni dell'immagine FOV 100 mm per la prova di lotti
Il sistema di misurazione delle dimensioni dell'immagine A100 rappresenta l'approccio innovativo di UNIMETRO alla tecnologia di misurazione delle immagini.Questo sistema elimina la necessità di sensori di spostamento della righe a griglia come standard di precisione e non richiede lenti con grandi lunghezze focali per garantire la precisione delle misurazioni.
Il sistema è dotato di una struttura del corpo semplificata che funziona senza linee guida per la griglia del sensore di spostamento.apparecchi fotografici CCD ad alto livello di pixel, e un potente software di background per fornire prestazioni eccezionali.

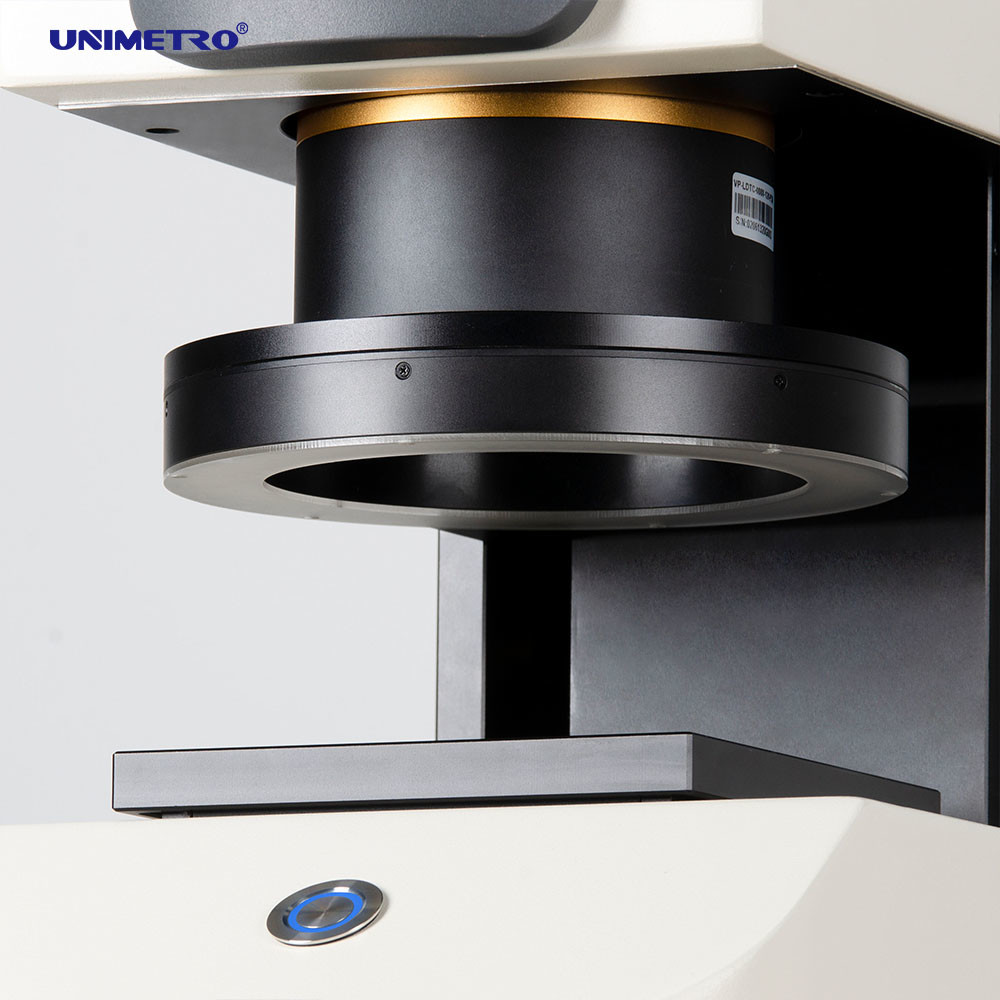

Attraverso doppie lenti ottiche telecentriche con angolazioni di visione e profondità di campo estese, combinate con capacità di elaborazione digitale ad alta velocità e algoritmi di analisi di immagine di precisione,il sistema completa la valutazione delle tolleranze dimensionali con una singola pressione del tastoQuesta tecnologia trova applicazioni in molteplici settori, tra cui macchinari, elettronica, produzione di stampi, stampaggio ad iniezione, hardware, gomma, apparecchi elettrici a bassa tensione,materiali magnetici, stampaggio di precisione, connettori, terminali, telefoni cellulari, elettrodomestici, circuiti stampati, apparecchiature mediche, orologi e utensili da taglio.
Specifiche tecniche
| Parametro |
Specificità |
| Numero di modello |
A100 |
| Sensore di immagine |
Fotocamera digitale a colori HD 2000W |
| Display esterno |
24" |
| Lenti ricevitrici di luce |
Lente telecentrica singola/doppia |
| Illuminazione |

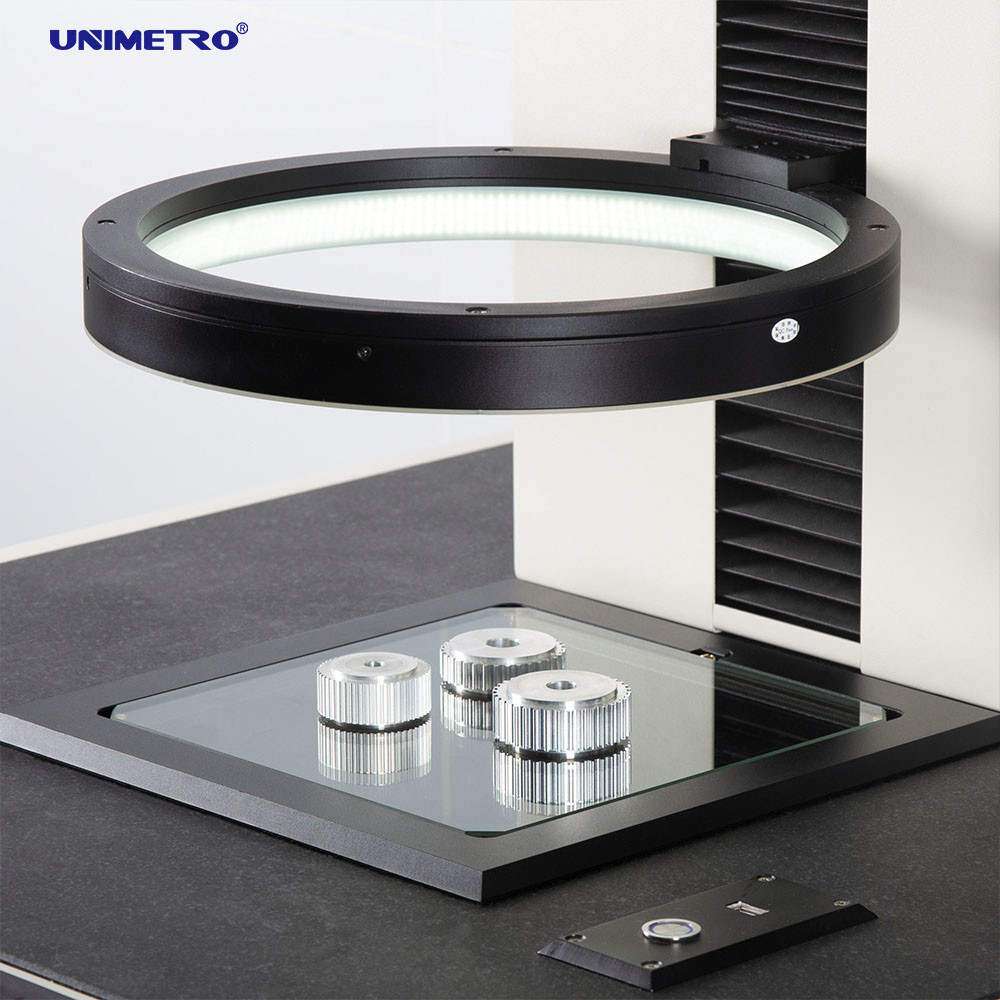

Sistema di scatto. Unico anello di illuminazione di zona. |
| Trasmissione |
Illuminazione di trasmissione telecentrica (luce bianca) |
| Visione ampia (mm) |
83*63 mm |
| Ripetibilità |
Visione ampia. Tavola delle coordinate non si muove. |
| Software di misurazione |
INS/F |
| Risoluzione della schermata |
0.1um |
| Tabella di coordinate elettriche in direzione Z |
Distanza di movimento. 100 mm. |
| Dimensione |
240*415*770 |
| Peso |
50 kg |
| Fornitore di energia |
110-240VAC,50/60HZ |
Caratteristiche chiave
Processo di funzionamento rapido e semplice
- Modello di importazione: supporta il formato DXF
- Posizionamento del pezzo: non è necessario posizionamento, posizionamento arbitrario

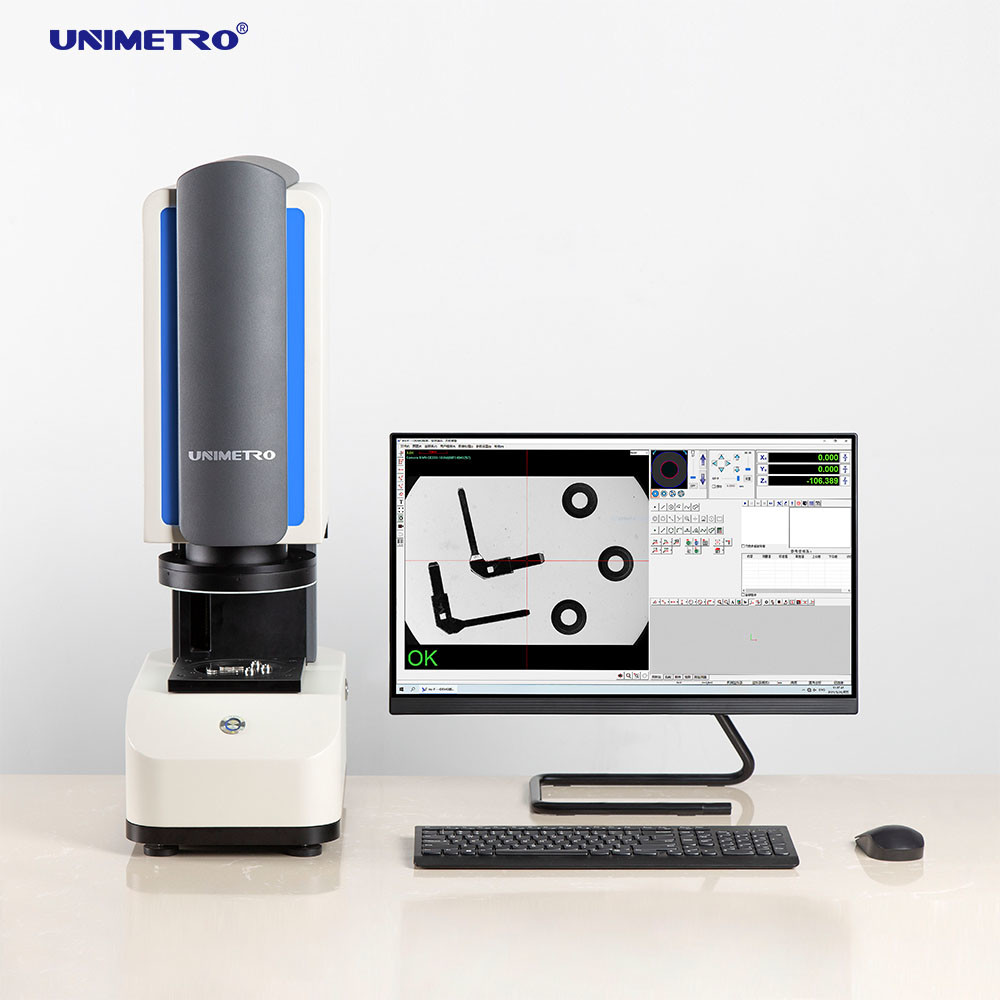

- Misurazione con un clic: premere il pulsante o premere la barra spazi
Informazioni sulle società
I nostri clienti e agenti
Domande frequenti
Q1: Lei è una fabbrica o una società commerciale?
R1: Siamo una fabbrica e forniamo risposte entro 24 ore.
D2: Cosa produce principalmente la vostra azienda?
R2: Siamo specializzati nella produzione di macchine di misurazione della visione, macchine di misurazione delle coordinate, apparecchiature CMM e VMM e attrezzature correlate.
Q3: Come scegliere la specifica appropriata?
R3: Il nostro team professionale consiglierà specifiche di strumenti di misura adeguate in base alla varietà del prodotto e alle esigenze di misura.
Q4: Accettate il servizio personalizzato?
R4: Sì, forniamo macchine standard e soluzioni personalizzate su misura per le esigenze specifiche del cliente.
Q5: Qual è il periodo di garanzia?
A5: I nostri prodotti sono garantiti per un anno. Abbiamo aumentato la durata dei componenti vulnerabili, garantendo una qualità del prodotto affidabile.
