UNIMETRO RANGER600 VMM per l'ispezione degli utensili con risoluzione di 0,0001 mm, Win10 e LCD da 24"

UNIMETRO RANGER600 Tool Inspection VMM with 0.0001mm Res., Win10 & 24" LCD

Informazioni di base

Luogo di origine:	Guangdong, Cina
Marca:	UNIMETRO
Numero di modello:	Ranger 600

Quantità di ordine minimo:	1
Prezzo:	$15,600-22,000

Miglior prezzo Contattaci

Informazioni dettagliate

Corsa dell'asse X:	80 mm	Corsa dell'asse Y:	60 mm
Intervallo dell'asse Z:	60 mm	Diametro massimo dello strumento:	50 mm
Lunghezza massima dello strumento:	300 mm	Distanza di lavoro:	90 mm
Tipo di lente:	0.7-4.5X ha ammaccato lo zoom	Risoluzione della fotocamera:	Camera HD da 2 m pixel/fotocamera HD da 5 m (opzionale)
Risoluzione della scala lineare:	0.0001mm	Intervallo di ingrandimento:	12.6x ~ 79.2x/25.2x ~ 158.4x (opzionale)
Campo visivo:	2720mm ~ 4.33.3mm/13.510mm ~ 2,31,6 mm (opzionale)	Precisione di misurazione:	X ~ y, (2,5+l/100) µm, l è la lunghezza misurata
Sistema del PC:	Sistema PC all-in-one, sistema operativo Windows 10, monitor LCD 24 "	Tipo di illuminazione:	8 sezioni Luce ad anello a LED, luce di contorno, luce ausiliaria flessibile
Formato introdotto:	File dxf	Formato di uscita:	Excel, DXF
Evidenziare:	Windows 10 OS Tool Inspection System , 24 LCD Monitor Vision Measurement Machine , Linear Scale Resolution 0.0001mm VMM Machine

Descrizione di prodotto

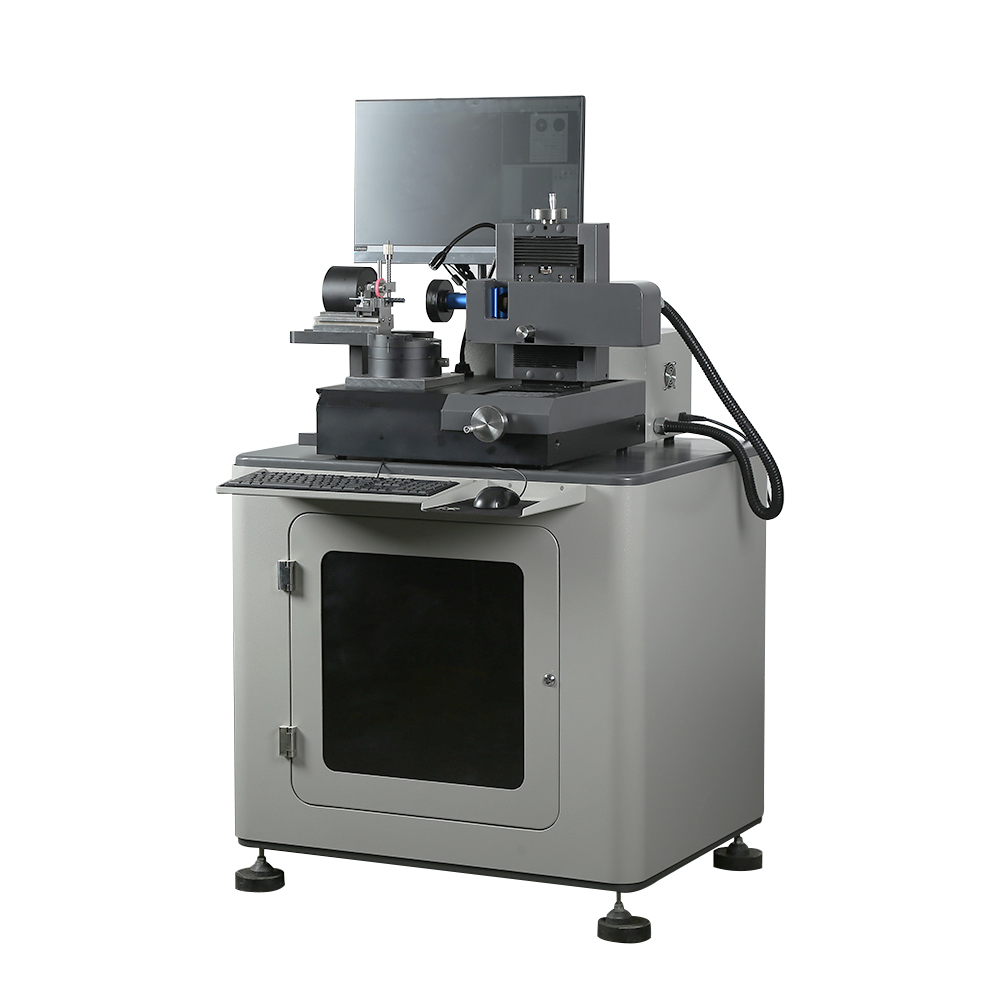

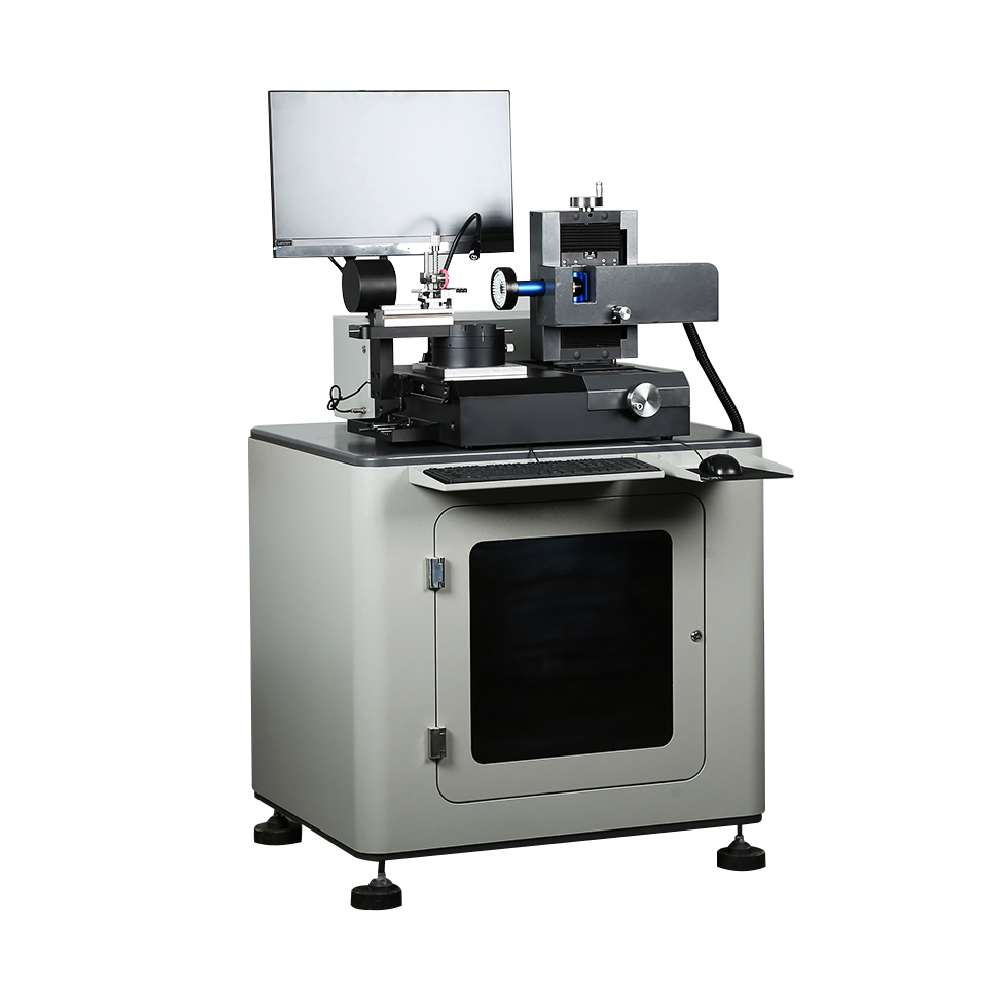

Sistema di ispezione utensili UNIMETRO RANGER600

La macchina di misurazione universale per trapano, fresatrici e affondatori con sistema di illuminazione flessibile, il suo design compatto e la sua grande stabilità la rendono adatta per le sale di metrologia,ricevere ispezioni, o uso diretto nella produzione.

Caratteristiche chiave

SMARTOOL software di misurazione universale per tutti gli strumenti di taglio dei metalli
Processo di misurazione PUT-MEASURE-ANALYSE
Progettazione compatta e stabile per posizionamento versatile
Controllo completo delle geometrie speciali degli utensili

Specifiche tecniche

Percorso dell'asse X	80 mm
Asse Y Viaggio	60 mm
L'asse Z	60 mm
Diametro massimo dello strumento	50 mm
Lunghezza massima dello strumento	300 mm
Distanza di lavoro	90 mm
Lenti	0.7-4.5X obiettivo zoom dentato
Fotocamera	Fotocamera 2M pixel HD/5M pixel HD camera (facoltativo)
Risoluzione a scala lineare	0.0001 mm
Ingrandimento	12.6X~79.2X/25.2X~158.4X (facoltativo)
Precisione di misura	X~Y,(2,5+L/100) μm, L è la lunghezza misurata
PC	Sistema PC tutto in uno, sistema operativo Windows 10, con monitor LCD da 24 pollici

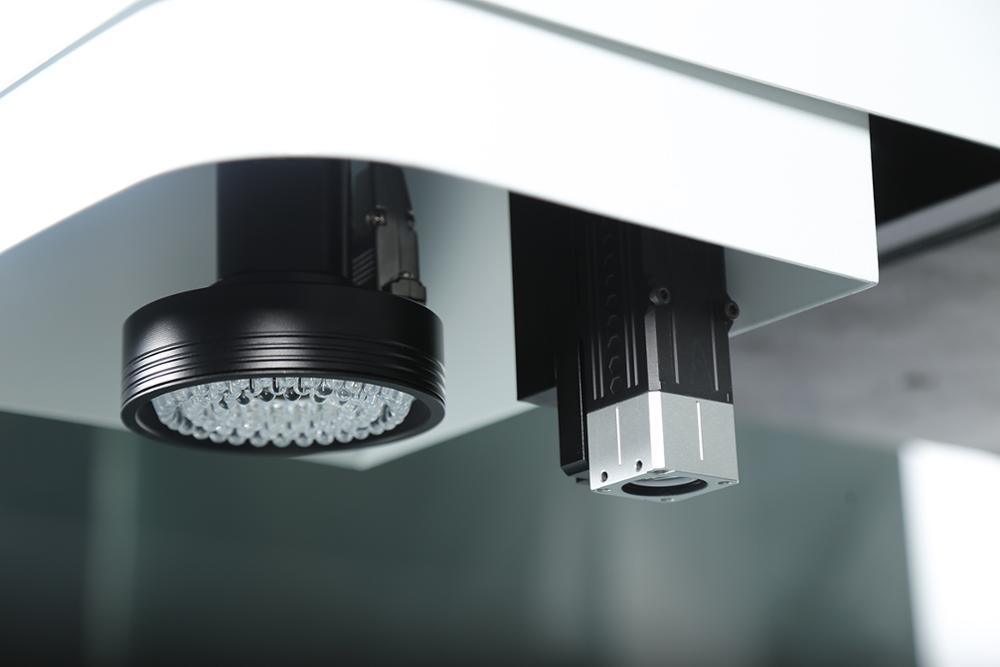

Illuminazione	8 sezioni di luce ad anello a LED, luce di contorno e luce ausiliaria flessibile

Caratteristiche di progettazione avanzata

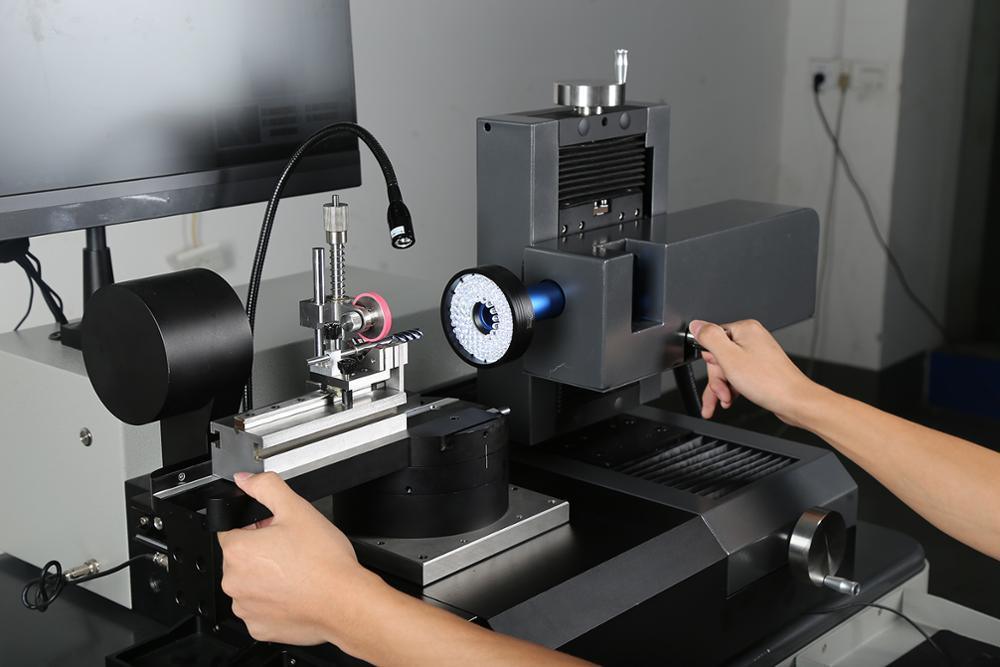

Progettazione ergonomica e costruzione solida
Immagine HD con ingrandimento al microscopio opzionale

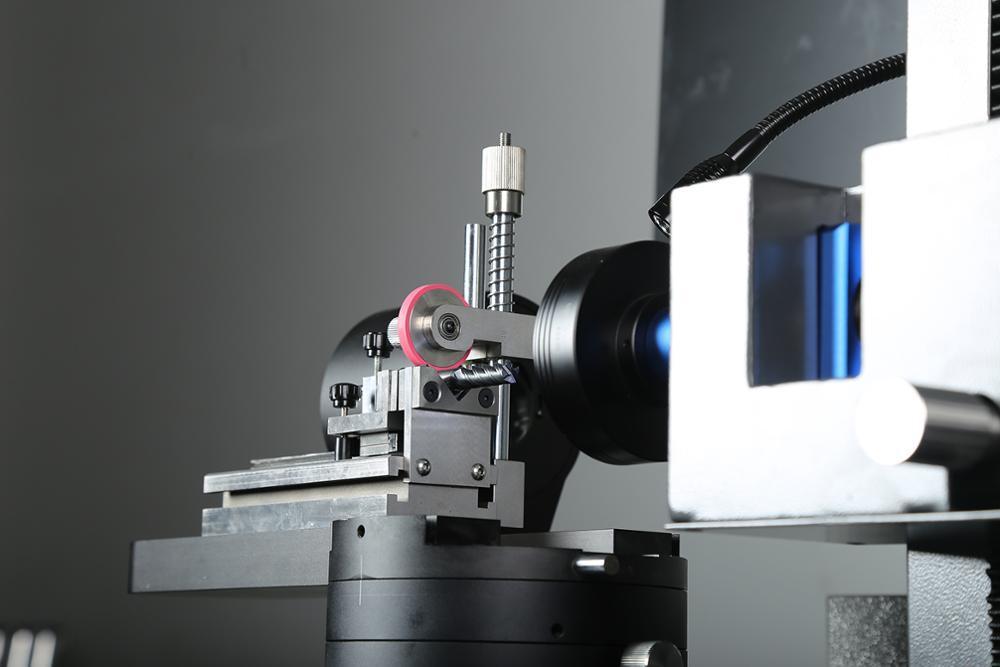

Blocco in V stabile per la tenuta e l'allineamento degli utensili
Angoli di misurazione fissi meccanici (0° e 90°)
Codificatore incorporato ad alta precisione in una tavola rotante
Sistema di illuminazione a LED programmabile
Software di misura SMARTOOL con rilevamento automatico dei bordi
Uscita rapida in file EXCEL o CAD

Capacità di misurazione multiangolare

La tavola rotante offre angoli fissi meccanici a 0° e 90°. L'encoder incorporato fornisce una posizione angolare precisa per le misurazioni tra cui:

Software di misura SMARTOOL

Sviluppato sulla base di una tecnologia di misurazione ottica e digitale ad alta precisione, offre numerosi algoritmi di misurazione e valutazione specificamente per la rettifica di strumenti aziendali.

Caratteristiche del software

Interfaccia grafica con display ad alta risoluzione
Visualizzazione dinamica in tempo reale della curva di rilevamento dei bordi
Misurazione ad angolo rapido con reticolo
Funzione di confronto CAD per la valutazione della geometria degli utensili

Capacità di misura

A proposito di UNIMETRO

Produttore professionale di apparecchiature di metrologia con oltre 10 anni di esperienza, che offre prodotti ad alte prestazioni con prezzi ragionevoli e supporto completo.

Il nostro servizio

Supporto online 24 ore su 24, 7 giorni su 7 tramite canali multipli
Spedizione rapida dal magazzino spot
Garanzia di 1 anno con aggiornamenti software gratuiti
Formazione tecnica degli ingegneri
Soluzioni di prova su misura
Installazione e istruzione in loco
