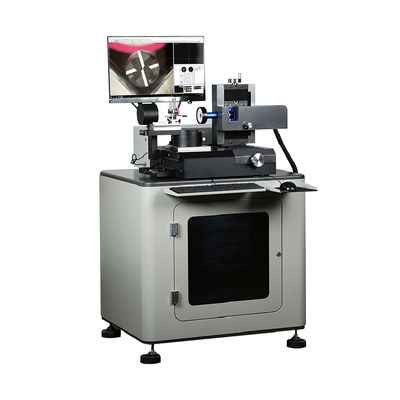

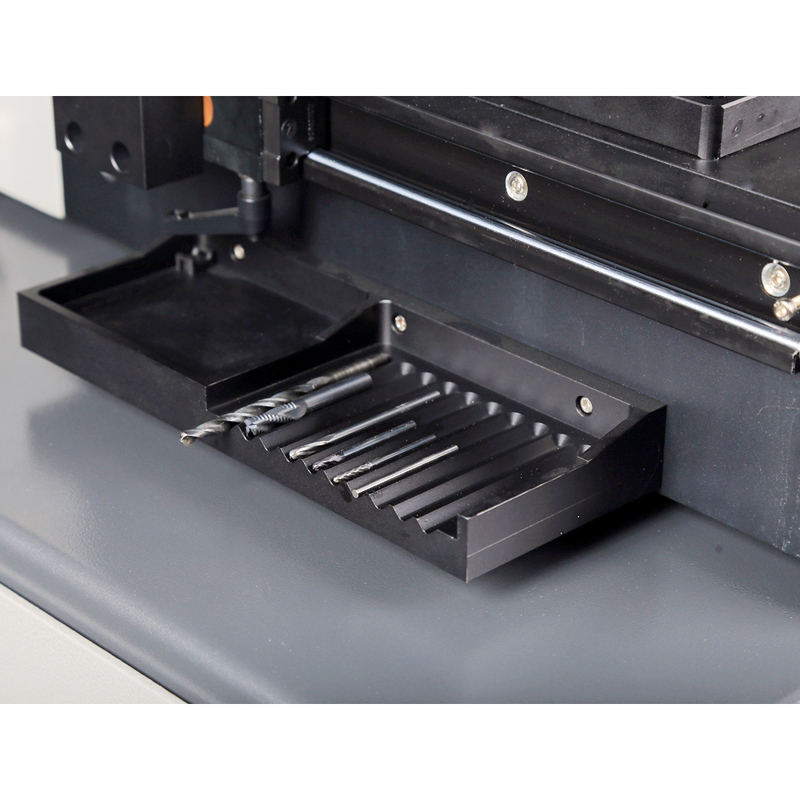

Sistema di ispezione utensili da taglio con corsa di 80 mm X, 60 mm Y e campo di misura Z 60 mm

Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range
Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range
Informazioni di base
Luogo di origine: Guangdong, Cina
Marca: UNIMETRO
Numero di modello: Ranger 600
Quantità di ordine minimo: 1
Prezzo: $15,600-22,000
Miglior prezzo Contattaci
Informazioni dettagliate
Corsa dell'asse X: 80 mm Corsa dell'asse Y: 60 mm
Intervallo dell'asse Z: 60 mm Diametro massimo dello strumento: 50 mm
Lunghezza massima dello strumento: 300 mm Distanza di lavoro: 90 mm
Ingrandimento dell'obiettivo: 0,7-4,5x Risoluzione della fotocamera: 2m pixel HD (5 m opzionale)
Risoluzione della scala lineare: 0.0001mm Intervallo di ingrandimento: 12.6x ~ 79.2x (25.2x ~ 158.4x opzionale)
Campo visivo: 27*20mm ~ 4,3*3,3 mm (13,5*10mm ~ 2,3*1,6 mm opzionale) Precisione di misurazione: X ~ y, (2,5+l/100) µm
Sistema del PC: All-in-one, Windows 10, 24 "LCD Tipo di illuminazione: Luce ad anello LED a 8 sezioni, luce di contorno, luce ausiliaria
Formato introdotto: File dxf Formato di uscita: Excel, DXF
Evidenziare:

80mm X Axis Travel Tool Inspection System

,

60mm Y Axis Travel Cutting Tool Measuring Machine

,

60mm Z Axis Measuring Range VMM

Descrizione di prodotto

Sistema di ispezione utensile di fresatura utensile VMM

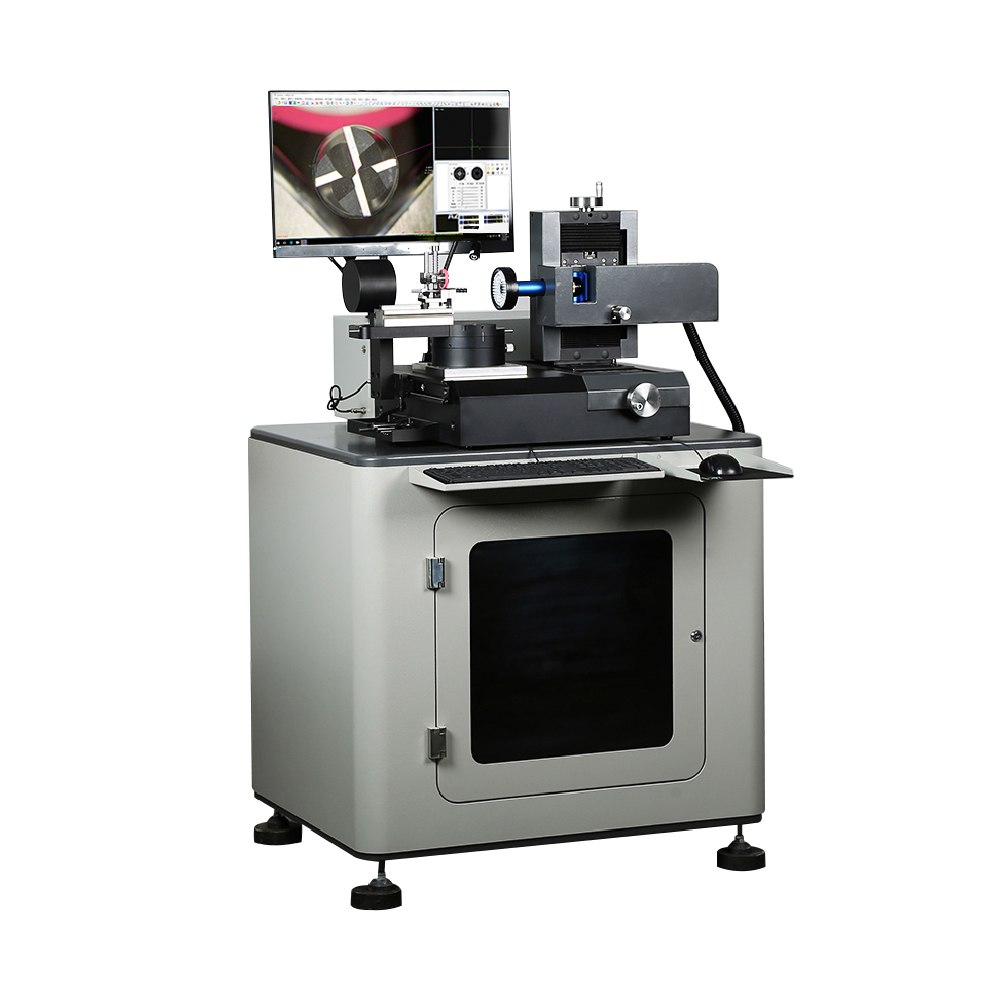

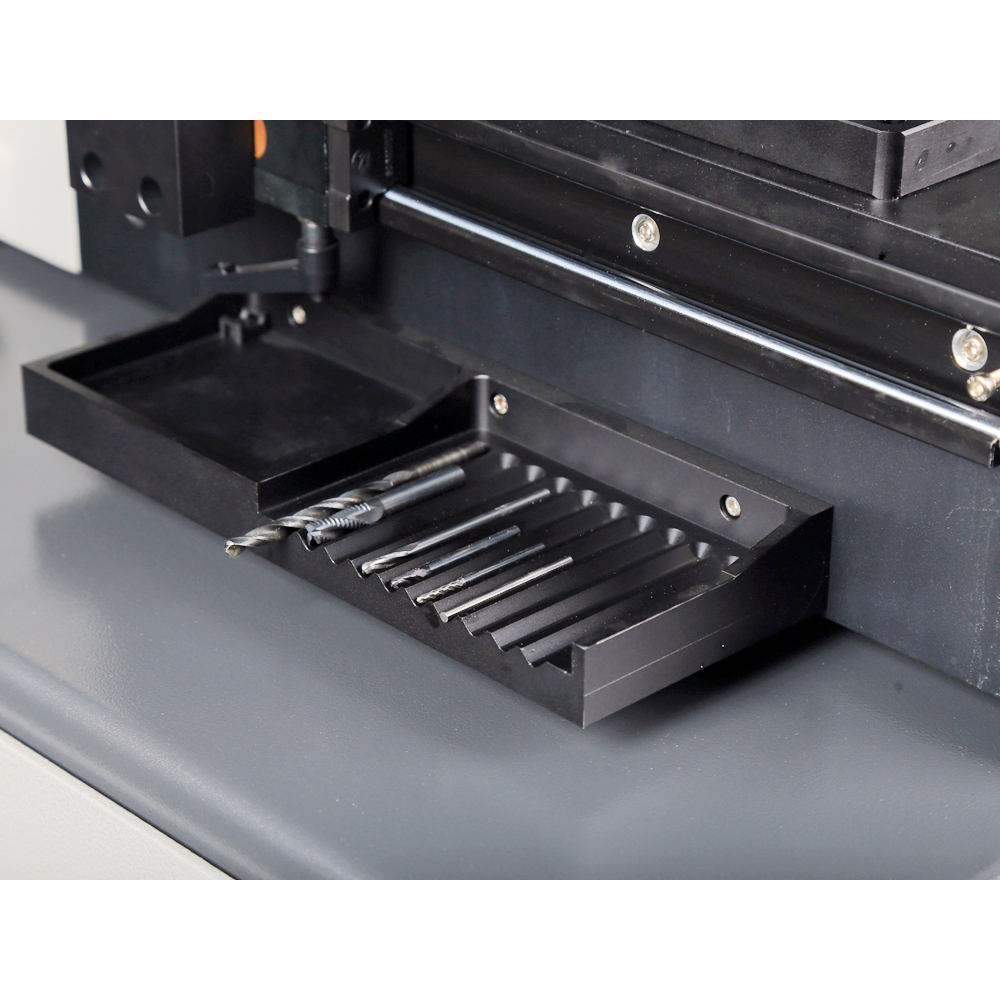

Milling Tool Inspection System Close-up of inspection system
Applicazione del prodotto
Il sistema di ispezione utensili UNIMETRO RANGER600 è una macchina di misurazione universale per trapano, fresatrici e risciacqui con un sistema di illuminazione flessibile.Grazie al suo design compatto e alla sua grande stabilità, il RANGER600 può essere impiegato nella sala di metrologia, per l'ispezione o direttamente nella produzione.
Configurato con il software di misurazione universale SMARTOOL, il RANGER600 è lo strumento ideale per tutti i tipi di utensili di taglio dei metalli,dal controllo rapido dei criteri unici al controllo completo delle geometrie speciali degli utensiliGli utenti possono facilmente realizzare un processo di misurazione PUT-MEASURE-ANALYSE con il RANGER600.

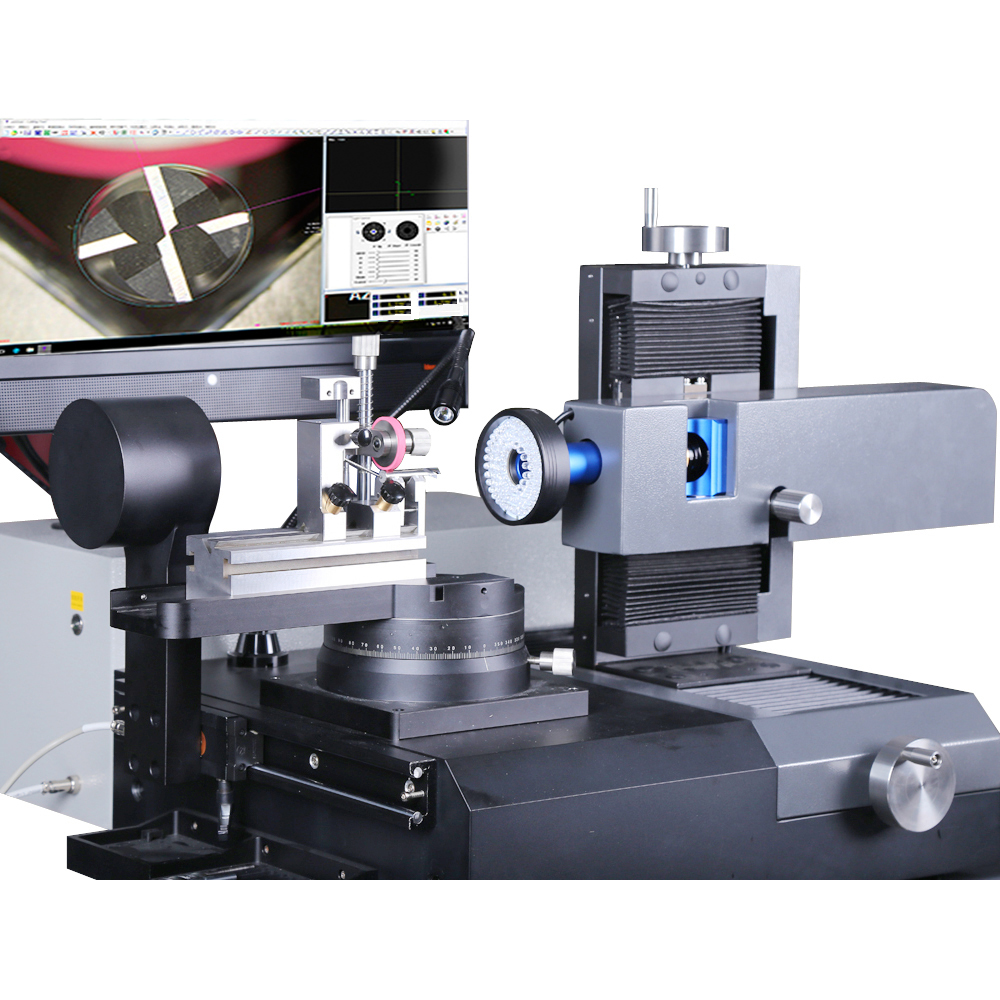

RANGER600 in operation System interface
Parametri tecnici
Percorso dell'asse X 80 mm
Asse Y Viaggio 60 mm
L'asse Z 60 mm
Diametro massimo dello strumento 50 mm
Lunghezza massima dello strumento 300 mm
Distanza di lavoro 90 mm
Lenti 0.7-4.5X obiettivo zoom dentato
Fotocamera Fotocamera 2M pixel HD/5M pixel HD camera (facoltativo)
Risoluzione a scala lineare 0.0001 mm
Ingrandimento 12.6X~79.2X/25.2X~158.4X (facoltativo)
Campo visivo 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (facoltativo)
Precisione di misura X~Y,(2,5+L/100) μm, L è la lunghezza misurata
PC Sistema PC tutto in uno, sistema operativo Windows 10, con monitor LCD da 24 pollici
Illuminazione 8 sezioni di luce ad anello a LED, luce di contorno e luce ausiliaria flessibile, tutte controllate da software e programmabili
Formato di input File DXF
Formato di uscita Excel,DXF

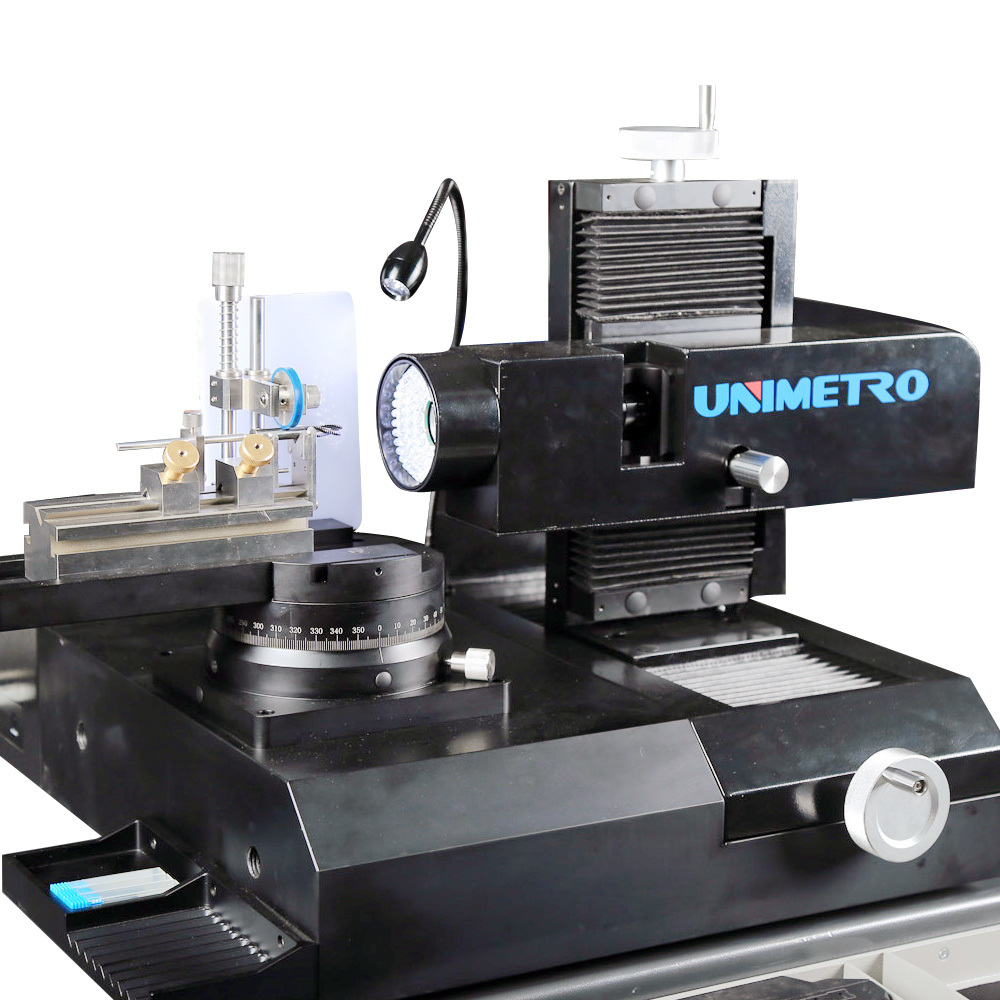

System components
Caratteristiche di progettazione avanzata
  • Progettazione ergonomica e costruzione solida
  • Combinazione di acquisizione e visualizzazione di immagini HD con livello di ingrandimento del microscopio opzionale
  • Blocco in V stabile e preciso per tenere e allineare facilmente gli utensili
  • angolazioni di misurazione meccaniche fisse di 0° e 90° disponibili sul palco rotante
  • Codificatore ad alta precisione incorporato nella tavola rotante per una posizione angolare precisa
  • Luce ad anello a LED programmabile a sezioni multiple per illuminazione superficiale
  • Software di misura SMARTOOL con funzioni specifiche per utensili da taglio
  • Determinazione automatica dei bordi e misurazione rapida degli angoli con reticolo
  • Disponibili funzioni di confronto degli elementi CAD
  • Risultati di misurazione in uscita rapida in file report o file CAD
  • Sistema PC tutto in uno per una maggiore stabilità
Multiple angle measurement
Capacità di misurazione multiangolare
La tavola rotante del RANGER600 offre due angoli fissi meccanici (0° e 90°) per una posizione rapida e precisa dell'angolo dell'utensile durante la misurazione.Fermato utensile - albero centraleLa posizione di 90° è adatta per le misurazioni dell'angolo Helix, dell'angolo Axial Front, del primo angolo Rear, del secondo angolo Rear e dell'angolo Tilting Edge.
Per altri requisiti di angolo, gli utenti possono utilizzare l'encoder preciso incorporato nella tavola rotante, con letture di angolo visualizzate nel software.
0 degree measurement 90 degree measurement
Sistema di illuminazione
Il sistema include una luce aggiuntiva scurante su un braccio flessibile per il miglioramento dell'immagine locale,e un modulo di luce a LED parallelo per la misurazione del contorno del percorso luminoso che si muove lungo l'asse X per fornire un'immagine ottimale per la misurazione del contorno dello strumento.

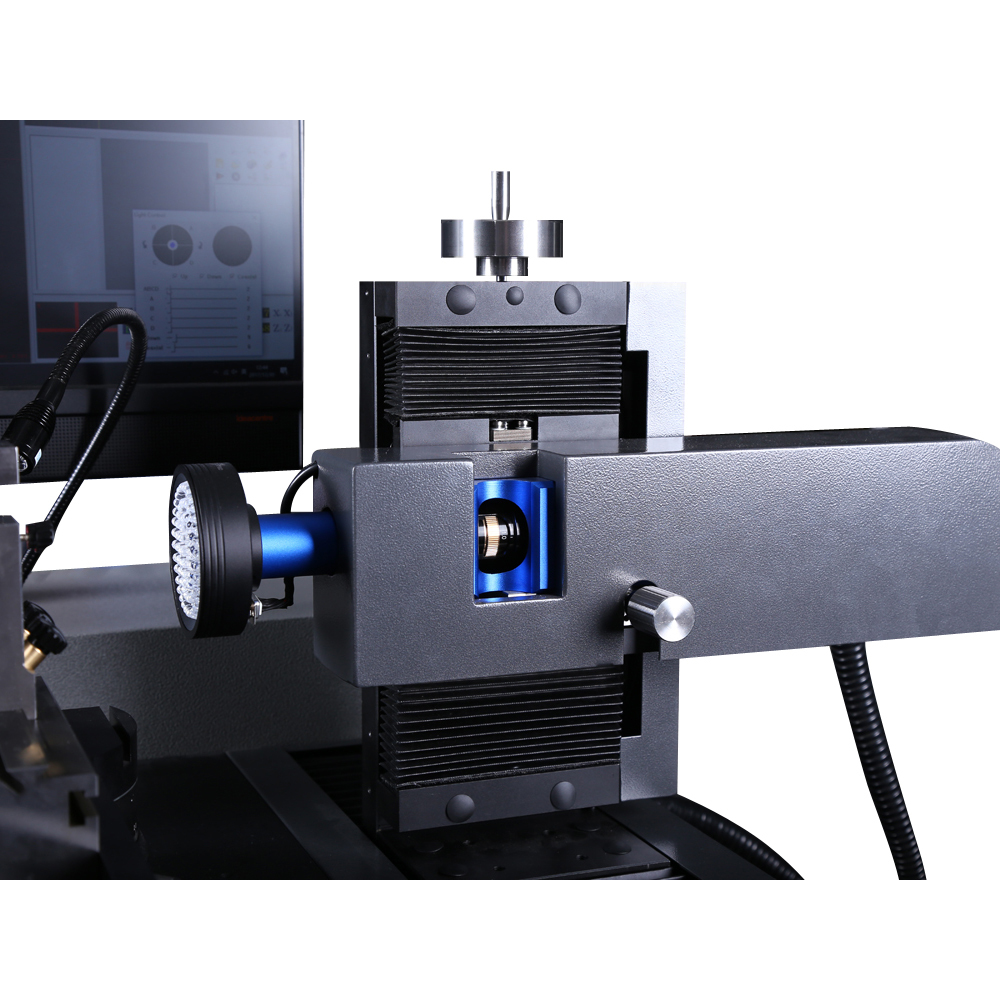

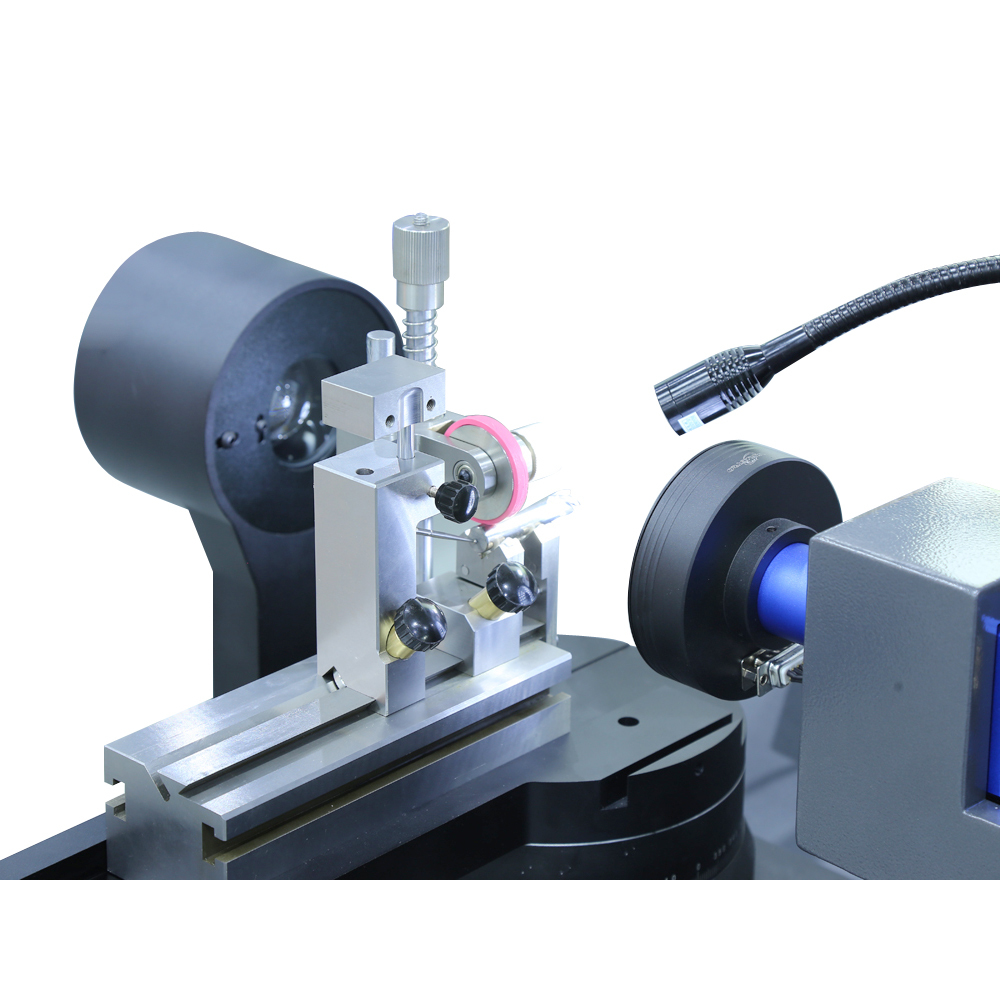

Flexible auxiliary light Contour light module
Software di misura SMARTOOL
Il software di misurazione degli strumenti di taglio SMARTOOL è sviluppato sulla base di una tecnologia di misurazione ottica e digitale ad alta precisione,offrendo un funzionamento intuitivo e numerosi algoritmi di misurazione specificamente per utensili fabbricati o affilati nell'industria della rettifica.
Software interface
Caratteristiche chiave del software
  • Visualizzazione dell'immagine ad alta risoluzione con interfaccia grafica di funzionamento
  • Visualizzazione dinamica della curva in tempo reale per l'analisi dei bordi
  • Misurazione ad angolo rapido con reticolo girevole
  • Funzione di confronto CAD per la valutazione della geometria degli utensili
Real-time curve view Angle measurement with reticle
A proposito di UNIMETRO
UNIMETRO è un produttore professionale di apparecchiature di metrologia con oltre 10 anni di esperienza, che offre prodotti ad alte prestazioni a prezzi ragionevoli.Siamo specializzati in prodotti di metrologia di medio-alto livello, fornendo soluzioni complete di misurazione ad alta precisione per i clienti.
UNIMETRO facility
Le nostre capacità
  • Linea di produzione completa, compresi i componenti principali per la metrologia ottica
  • Un team di specialisti che offre soluzioni di misura flessibili
  • Sviluppo indipendente di prodotti con progettazione stabile e modulare
  • Supporto tecnico con i più recenti sistemi di progettazione e risposta 24 ore su 24
Production line
