Sistema di misurazione della fresa per la misurazione dell'angolo della larghezza del bordo
Applicazione del prodotto

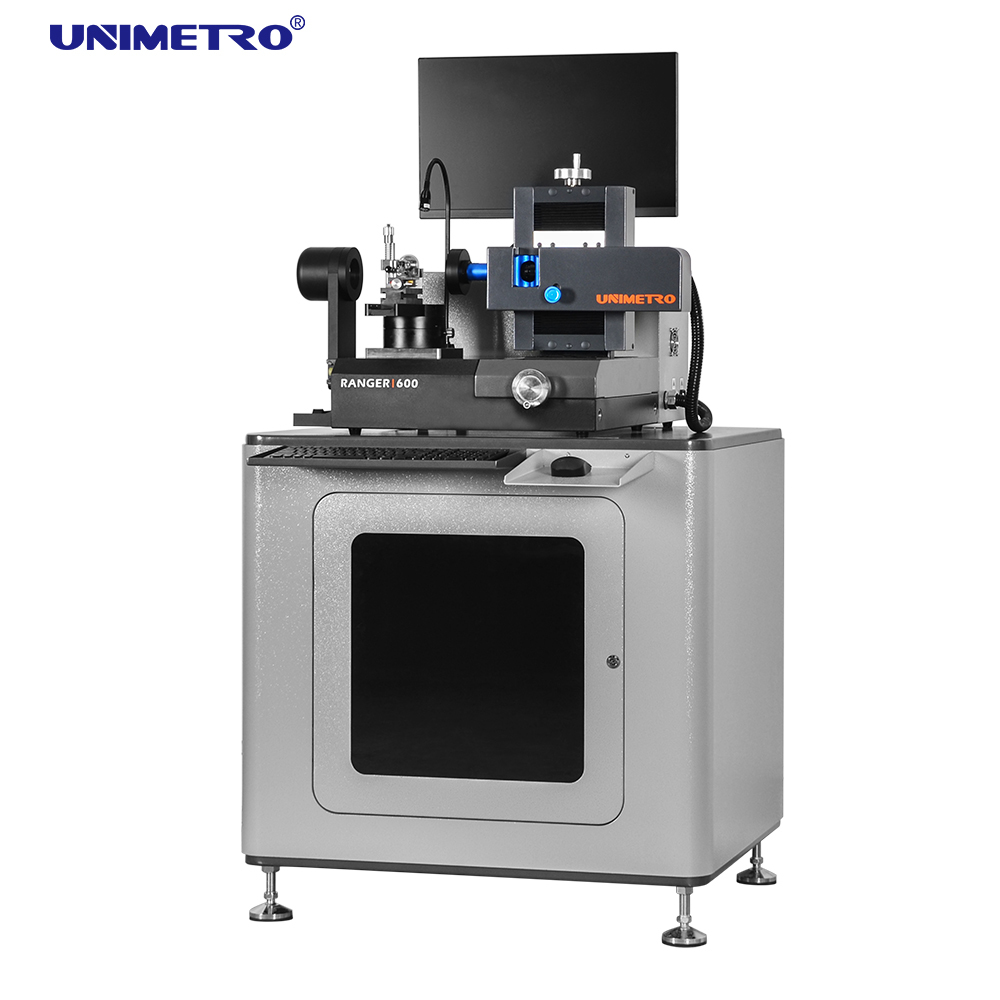

Il sistema di ispezione utensili UNIMETRO RANGER600 è una macchina di misura universale per trapani, frese e svasatori dotata di un sistema di illuminazione flessibile. Il suo design compatto e l'eccezionale stabilità lo rendono adatto per sale metrologiche, per ispezioni o per l'uso diretto nella produzione.
Configurato con il software di misurazione universale SMARTOOL, RANGER600 fornisce un controllo completo delle geometrie degli utensili speciali, dai semplici controlli del contorno esterno alle misurazioni angolari complete. Il sistema consente un processo semplificato PUT-MEASURE-ANALYSE per tutti i tipi di utensili per il taglio dei metalli.
Specifiche tecniche
| Parametro |
Valore |
| Corsa dell'asse X |
80 mm |
| Corsa dell'asse Y |
60 mm |
| Campo di misura dell'asse Z |
60 mm |
| Diametro massimo dell'utensile |
20 mm |
| Lunghezza massima dell'utensile |
200 mm |
| Distanza di lavoro |
90 mm |
| Lente |
Obiettivo zoom ammaccato 0,7-4,5X |
| Telecamera |
Fotocamera HD da 2 M pixel/Fotocamera HD da 5 M pixel (opzionale) |
| Risoluzione su scala lineare |
0,0001 mm |
| Ingrandimento |
12,6X~79,2X/25,2X~158,4X (opzionale) |
| Campo visivo |
27*20 mm~4,3*3,3 mm/13,5*10 mm~2,3*1,6 mm (opzionale) |
| Precisione di misurazione |
X~Y,(2,5+L/100)μm, L è la lunghezza misurata |
| computer |
Sistema PC ALL-IN-ONE, sistema operativo Windows 10, con monitor LCD da 24". |
| Illuminazione |
Luce anulare a LED a 8 sezioni, luce di contorno e luce ausiliaria flessibile, tutto controllato da software e programmabile |
| Formato di input |
File DXF |
| Formato di uscita |
EXCEL, DXF |
Funzionalità di progettazione avanzate
- Design ergonomico con costruzione solida per stabilità
- Acquisizione di immagini HD con livelli di ingrandimento del microscopio opzionali

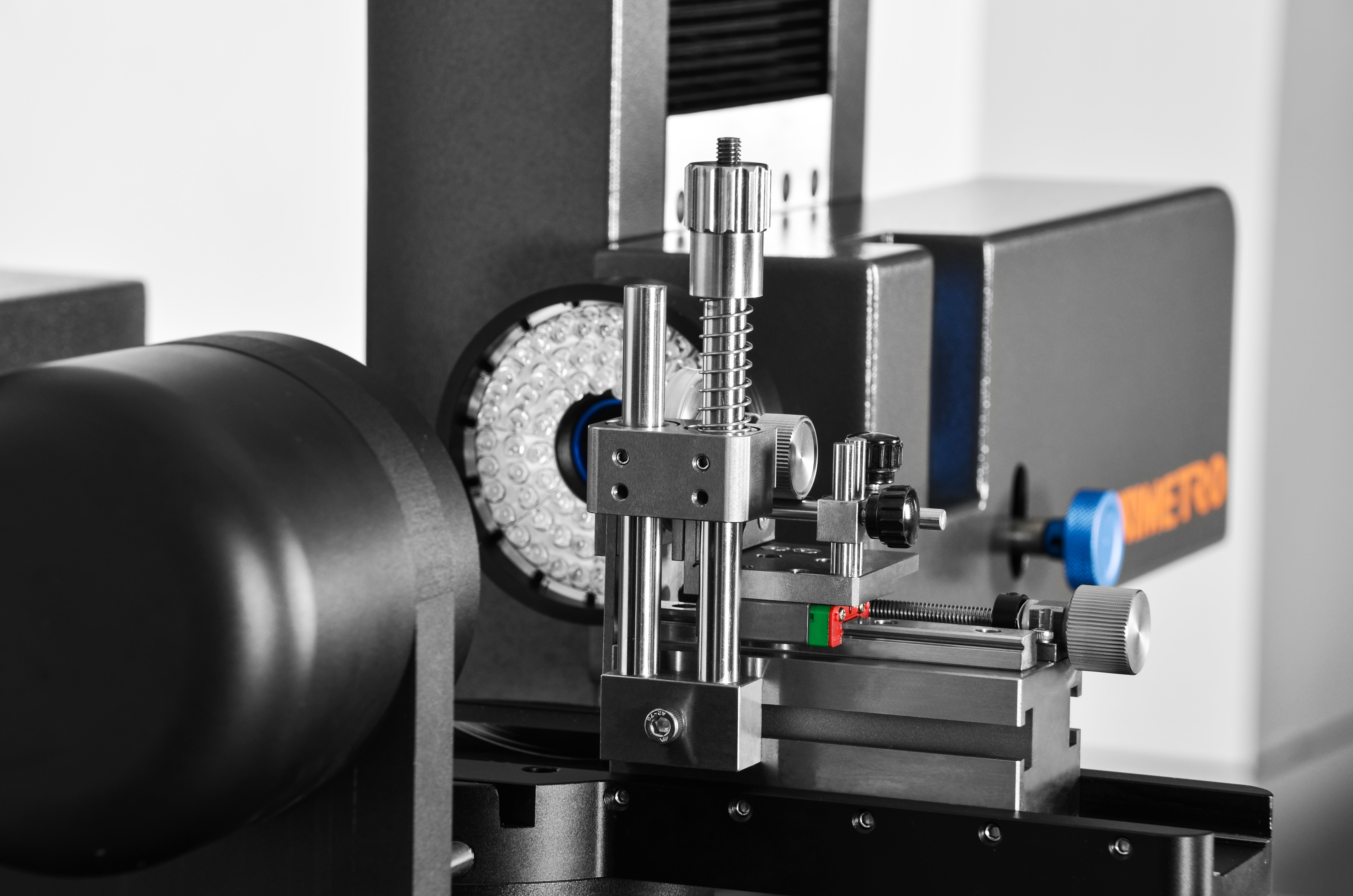

- Stabile blocco a V per il fissaggio e l'allineamento sicuri dell'utensile

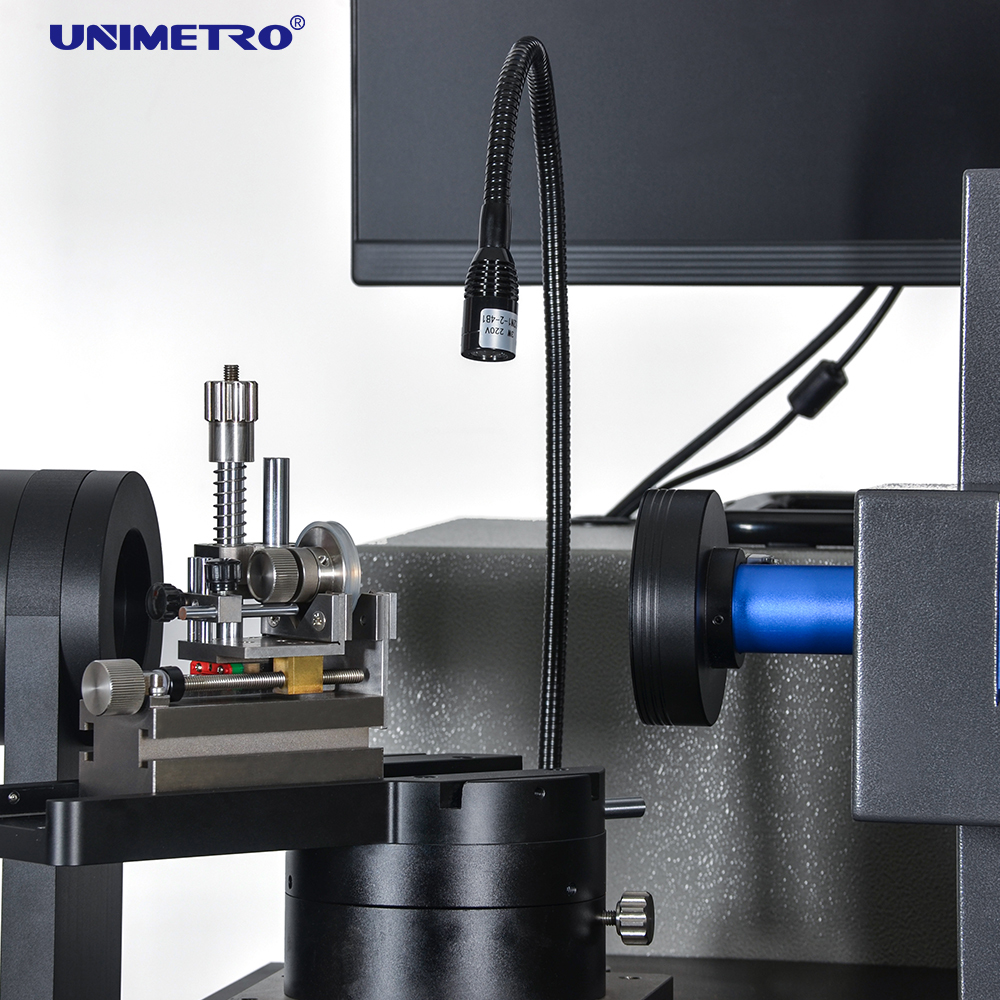

- Angoli di misura fissi meccanici a 0° e 90° su tavolino rotante
- Encoder incorporato ad alta precisione per una precisa localizzazione dell'angolo

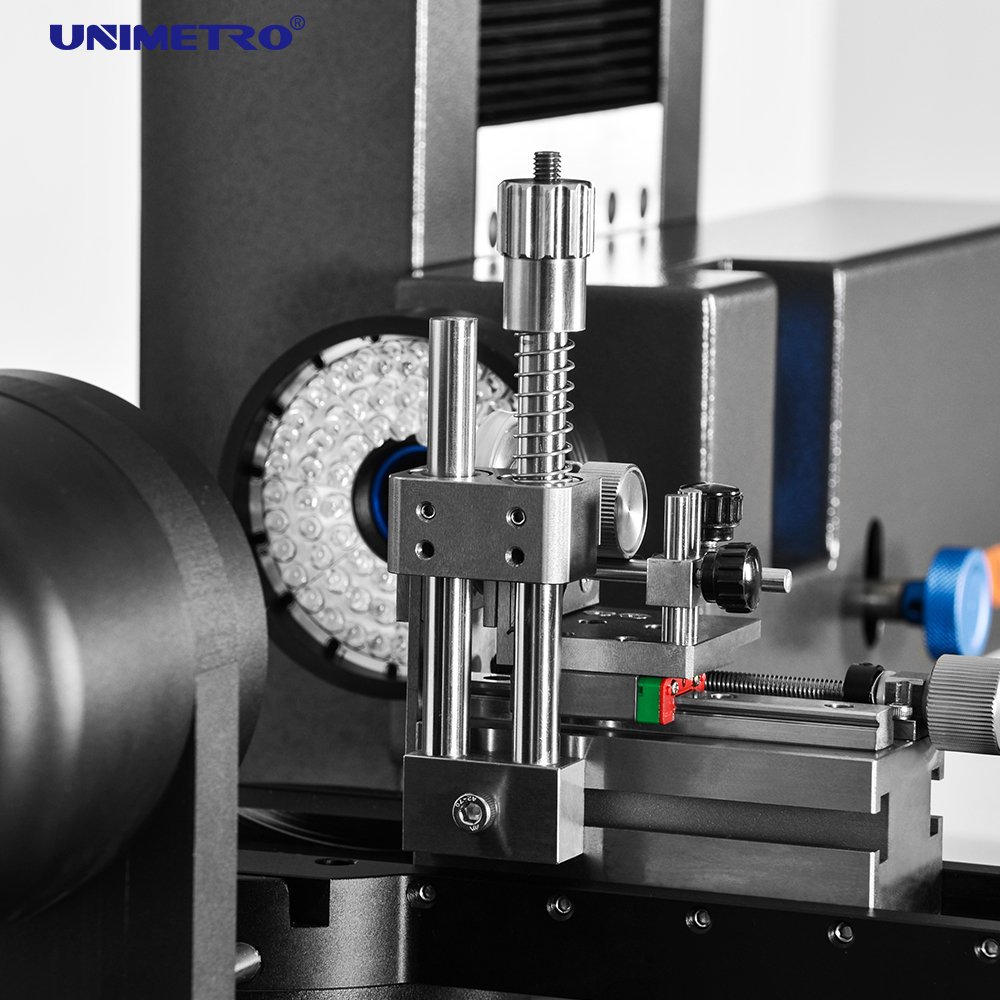

- Luce anulare a LED multisezione programmabile con illuminazione di contorno
- Software SMARTOOL con funzioni specializzate di misurazione degli utensili da taglio
- Rilevamento automatico dei bordi e confronto degli elementi CAD
- Output rapido delle misurazioni nei formati EXCEL o CAD
- Sistema PC ALL-IN-ONE integrato per una maggiore stabilità
Capacità di misurazione di angoli multipli
La tavola rotante del RANGER600 fornisce due angoli fissi meccanici (0° e 90°) per il posizionamento rapido dell'utensile. La posizione 0° consente la misurazione dell'estremità dell'utensile, dell'albero centrale e dell'angolo anteriore, mentre la posizione 90° facilita la misurazione dell'angolo dell'elica, dell'angolo anteriore assiale e degli angoli posteriori. Ulteriori angoli possono essere localizzati con precisione utilizzando l'encoder incorporato.
Software di misura SMARTOOL

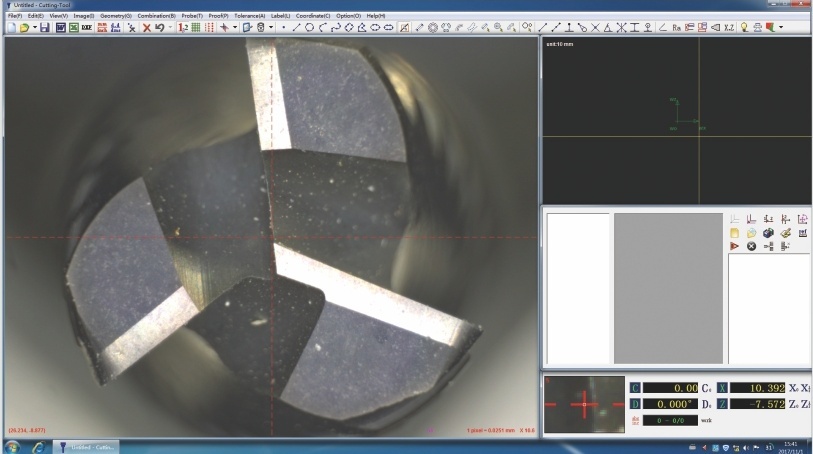

Il software di misurazione degli utensili da taglio SMARTOOL combina la tecnologia di misurazione ottica e digitale ad alta precisione con un funzionamento intuitivo. Sviluppato appositamente per le applicazioni di rettifica, offre algoritmi completi di misurazione e valutazione per utensili fabbricati o affilati.
Funzionalità principali del software
- Interfaccia grafica ad alta risoluzione con tutti i controlli visibili
- Visualizzazione dinamica della curva di rilevamento dei bordi in tempo reale

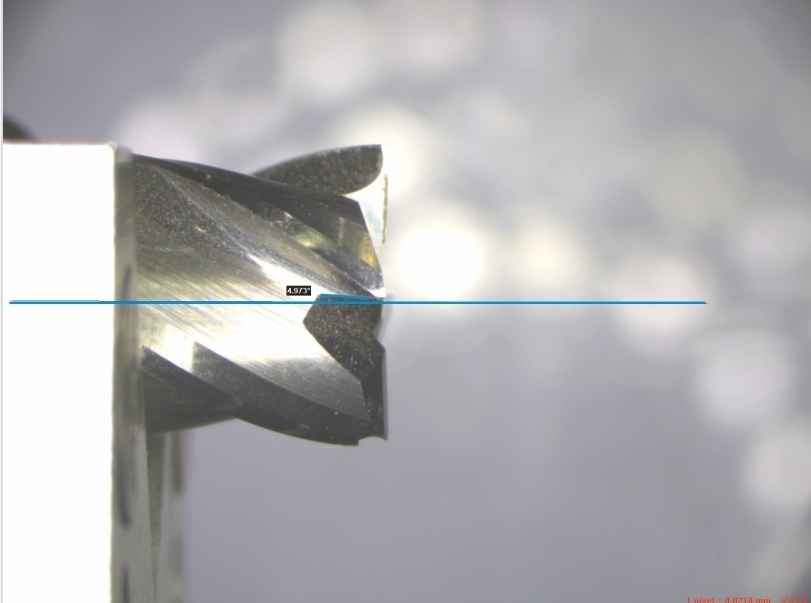

- Reticolo ruotabile per la misurazione rapida dell'angolo
- Funzione di confronto CAD per la valutazione della geometria
- Funzionalità complete di reporting delle misurazioni
Capacità di misurazione
Il sistema RANGER600 fornisce una misurazione precisa di tutti gli angoli e le geometrie critiche dell'utensile, tra cui:
- Angolo dell'elica
- Angolo frontale assiale
- Primo e secondo angolo posteriore
- Angolo di inclinazione del bordo
- Geometrie delle estremità dell'utensile
- Misure dell'albero centrale
Informazioni su UNIMETRO
Con oltre 10 anni di esperienza nella metrologia, UNIMETRO è specializzata in soluzioni di misura ad alte prestazioni a prezzi competitivi. La nostra gamma di prodotti comprende macchine per la misurazione della vista, macchine per la misura a coordinate, proiettori di profili e componenti fondamentali per la metrologia ottica.
Il nostro team di ingegneri utilizza Solidworks con analisi FE, AutoCAD/CAM e stampa 3D industriale per fornire prototipazione rapida e soluzioni innovative. Forniamo supporto tecnico completo entro 24 ore e manteniamo una filosofia di progettazione modulare per ridurre al minimo i requisiti di servizio post-vendita.
