Casa > Prodotti> Sistema di ispezione dello strumento> Macchina di misurazione della visione per l'ispezione degli utensili con gamma di misurazione di 80×60×60 mm, risoluzione di scala lineare di 0,0001 mm e capacità di input DXF

Macchina di misurazione della visione per l'ispezione degli utensili con gamma di misurazione di 80×60×60 mm, risoluzione di scala lineare di 0,0001 mm e capacità di input DXF

Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability
Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability
Informazioni di base
Luogo di origine: Guangdong, Cina
Marca: UNIMETRO
Numero di modello: Ranger 600
Quantità di ordine minimo: 1
Miglior prezzo Contattaci
Informazioni dettagliate
Intervallo di misurazione: 80*60*60mm Diametro massimo dello strumento: 50 mm
Lunghezza massima dello strumento: 300 mm Distanza di lavoro: 90 mm
Sistema di lenti: 0,7x ~ 4,5x Zoom Lens Risoluzione della scala lineare: 0.0001mm
Formato di file introdotto: File dxf Formato file di output: Excel, DXF
Corsa dell'asse X: 80 mm Corsa dell'asse Y: 60 mm
Intervallo dell'asse Z: 60 mm Risoluzione della fotocamera: Camera HD da 2 m pixel/fotocamera HD da 5 m (opzionale)
Intervallo di ingrandimento: 12.6x ~ 79.2x/25.2x ~ 158.4x (opzionale) Campo visivo: 27*20mm ~ 4.3*3.3mm/13.5*10mm ~ 2,3*1,6 mm (opzionale)
Precisione di misurazione: X ~ y, (2,5+l/100) µm, l è la lunghezza misurata
Evidenziare:

80*60*60mm Measurement Range Tool Inspection System

,

0.0001mm Linear Scale Resolution Vision Measuring Machine

,

DXF File Input Cutting Tools Measuring System

Descrizione di prodotto

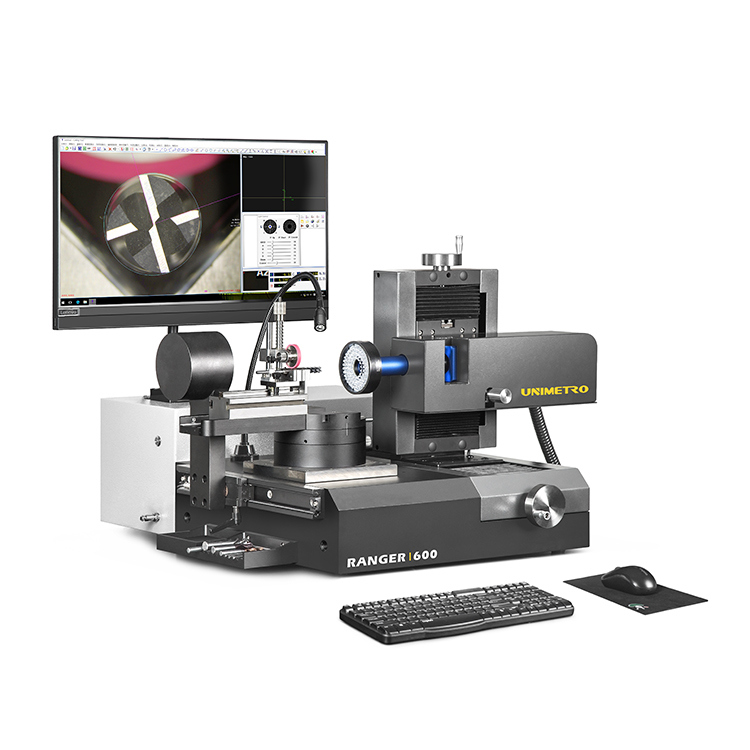

Sistema di misurazione video UNIMETRO RANGER600
UNIMETRO RANGER600 Tool Inspection System Close-up of tool measurement System interface display
Applicazione del prodotto

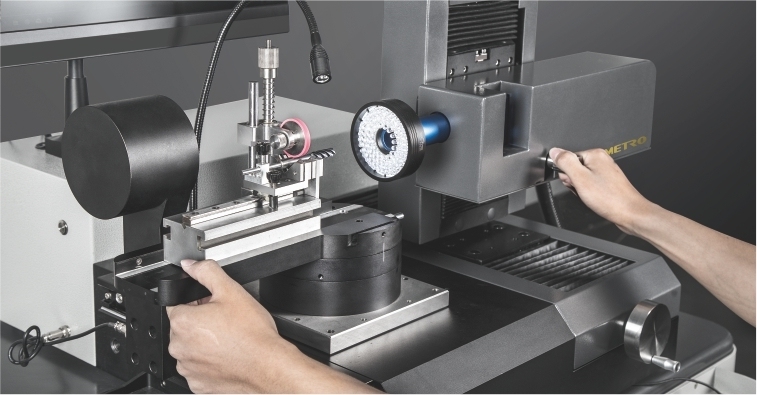

Il sistema di ispezione utensili UNIMETRO RANGER600 è una macchina di misurazione universale per trapano, fresatrici e risciacqui con un sistema di illuminazione flessibile.Il suo design compatto e la sua stabilità lo rendono adatto alle sale di metrologia, sottoposti a ispezione o ad uso diretto in produzione, configurati con software di misurazione universale SMARTOOL,fornisce un controllo completo delle geometrie speciali degli utensili attraverso un semplice processo PUT-MEASURE-ANALYSE.
Caratteristiche di progettazione avanzata

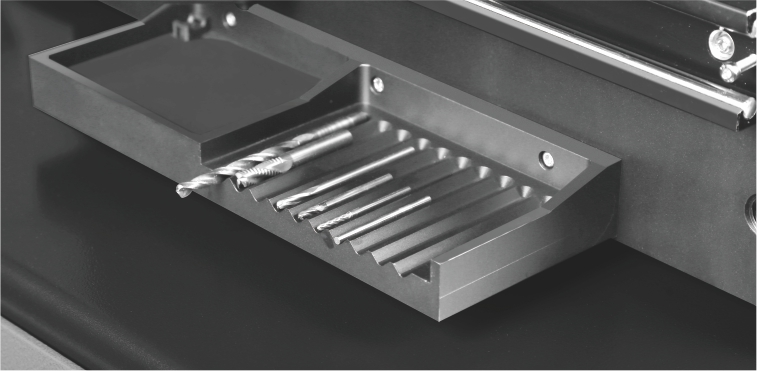

  • Progettazione ergonomica con costruzione solida
  • Immagine HD con ingrandimento al microscopio opzionale

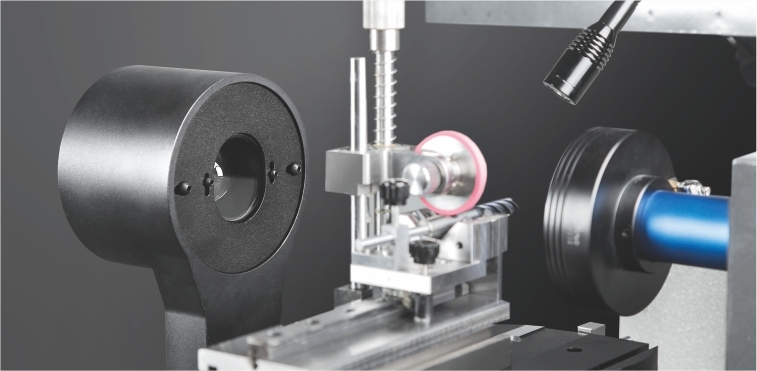

  • Blocco in V stabile per la tenuta e l'allineamento sicuri degli utensili
  • Angoli di misurazione fissi meccanici a 0° e 90°
  • Codificatore integrato ad alta precisione per la localizzazione angolare precisa

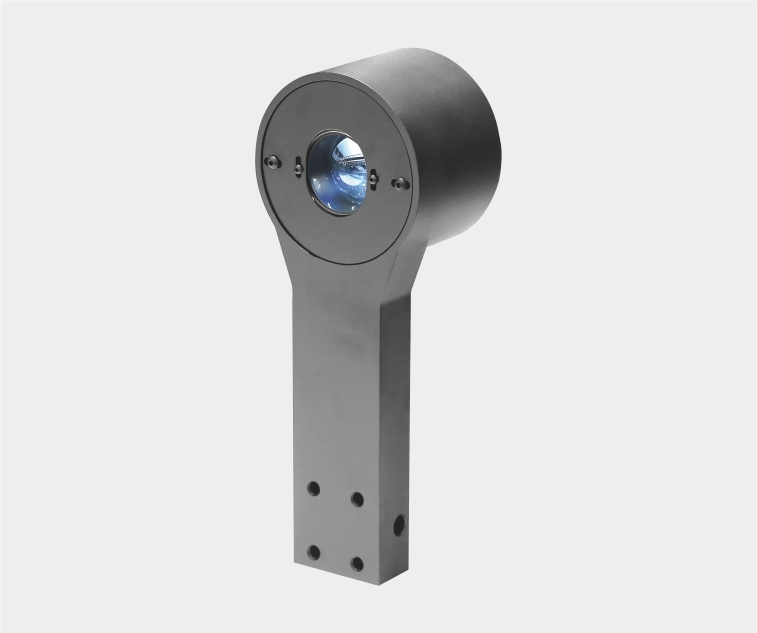

  • Luce ad anello a LED programmabile con illuminazione di contorno e ausiliaria
  • Software SMARTOOL con rilevamento automatico dei bordi e confronto CAD
  • Capacità di uscita di file Excel e CAD
  • Sistema PC tutto in uno per una maggiore stabilità
System overview Measurement interface Tool measurement example
Capacità di misurazione multiangolare
La tavola rotante offre angoli fissi meccanici a 0° e 90°. La posizione a 0° misura le estremità degli utensili, gli alberi centrali e gli angoli anteriori, mentre la posizione a 90° misura gli angoli della elica,angoli anteriori assialiIl codificatore incorporato fornisce una posizione angolare precisa per qualsiasi misurazione richiesta.
0° Posizione
0 degree measurement
45° Posizione
45 degree measurement
90° Posizione
90 degree measurement
Specifiche tecniche
Parametro Valore
Percorso dell'asse X 80 mm
Asse Y Viaggio 60 mm
L'asse Z 60 mm
Diametro massimo dello strumento 50 mm
Lunghezza massima dello strumento 300 mm
Distanza di lavoro 90 mm
Lenti 0.7-4.5X obiettivo zoom dentato
Fotocamera Fotocamera 2M pixel HD/5M pixel HD camera (facoltativo)
Risoluzione a scala lineare 0.0001 mm
Ingrandimento 12.6X~79.2X/25.2X~158.4X (facoltativo)
Campo visivo 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (facoltativo)
Precisione di misura X~Y,(2,5+L/100) μm (L è la lunghezza misurata)
PC Sistema PC tutto in uno, sistema operativo Windows 10, monitor LCD da 24 pollici
Illuminazione Luce ad anello a LED a 8 sezioni, luce di contorno, luce ausiliaria flessibile
Formato di input File DXF
Formato di uscita EXCEL, DXF
Caratteristiche chiave
Funzionalità semplice
Display di immagini ad alta risoluzione con interfaccia grafica e tasti di funzione sullo schermo.
System interface
Vista dinamica della curva in tempo reale
Visualizzazione della curva di rilevamento dei bordi in tempo reale per analisi di misurazione intuitiva.
Curve view display
Confronto CAD
Confrontare le immagini effettive dello strumento con i disegni CAD per la valutazione della geometria.
CAD comparison feature
A proposito di UNIMETRO
Con oltre 10 anni di esperienza in metrologia, UNIMETRO è specializzata in soluzioni di misurazione ad alte prestazioni.proiettori a profiloOffriamo supporto tecnico completo e soluzioni flessibili per i partner globali.
UNIMETRO production facility Customer service team Engineering design process
