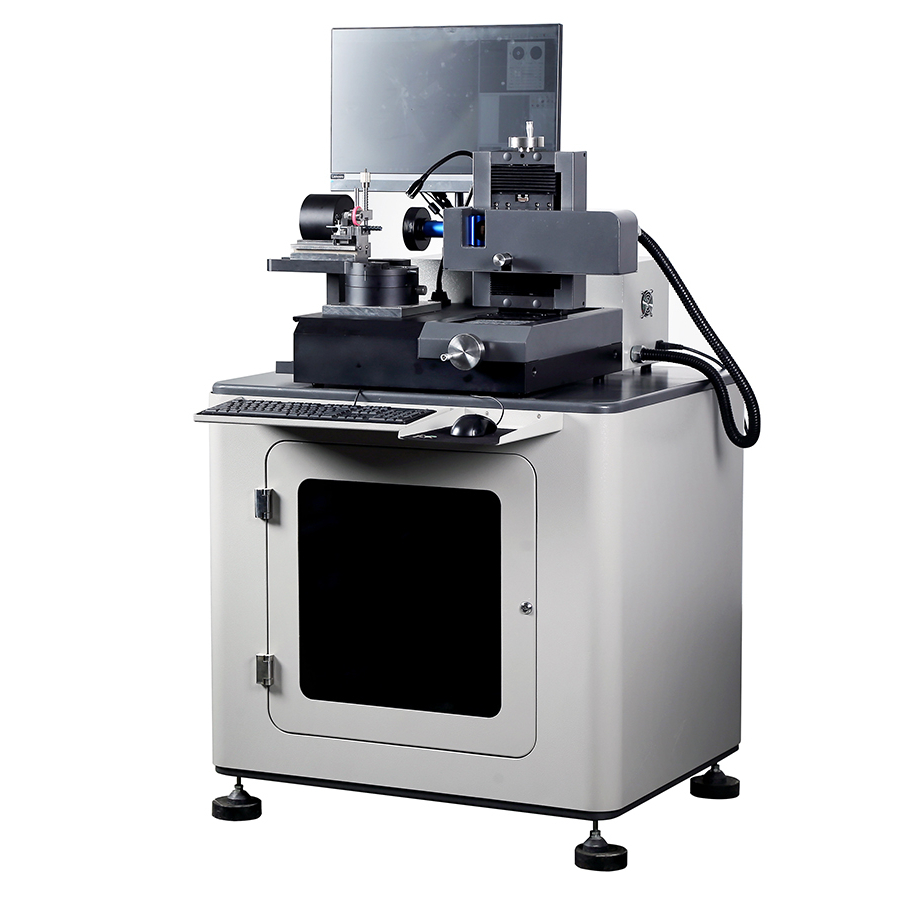

Sistema di ispezione degli utensili da fresatura - UNIMETRO RANGER600

Applicazione del prodotto

Il sistema di ispezione utensili UNIMETRO RANGER600 è una macchina di misurazione universale per trapano, fresatrici e risciacqui dotata di un sistema di illuminazione flessibile.Il suo design compatto e la sua stabilità lo rendono adatto alle sale di metrologia, ricezione di ispezioni, o uso diretto della linea di produzione.

Configurato con il software di misurazione universale SMARTOOL, il RANGER600 fornisce un controllo completo delle geometrie speciali degli utensili, dai semplici controlli dei contorni esterni alle misurazioni complete degli angoli.Il sistema consente un processo PUT-MEASURE-ANALYSE semplificato.

Caratteristiche di progettazione avanzata

Progettazione ergonomica con costruzione solida per ambienti industriali
Immagine in HD con livelli di ingrandimento microscopici opzionali

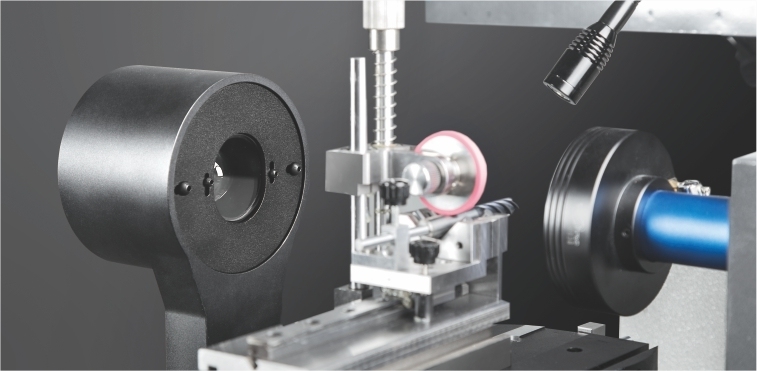

Blocco in V stabile per la tenuta e l'allineamento sicuri degli utensili
Angoli di misura meccanici fissi a 0° e 90° su uno stadio rotante
Codificatore integrato ad alta precisione per la localizzazione angolare precisa
Luce ad anello a LED programmabile con illuminazione di contorno e ausiliaria
Software SMARTOOL con funzioni di misurazione specializzate di utensili da taglio
Capacità di rilevamento automatico dei bordi e di confronto CAD
Esportazione dei risultati in formati Excel o CAD
Sistema PC tutto in uno per una maggiore stabilità

Misurazione dell'angolo di precisione

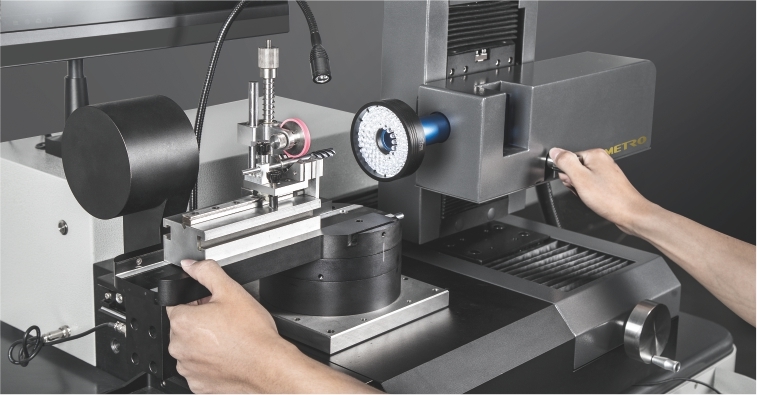

La tavola rotante del RANGER600 fornisce due angoli fissi meccanici (0° e 90°) per un posizionamento rapido e preciso degli utensili.mentre la posizione di 90° facilita gli angoli della elica, angolazioni anteriori assiali e angolazioni posteriori.

0° Posizione di misura

45° Posizione di misura

90° Posizione di misura

Caratteristiche del software di misura SMARTOOL

Operazione intuitiva

Display di immagini ad alta risoluzione con interfaccia grafica e tasti di funzione sullo schermo per un funzionamento semplificato.

Vista dinamica della curva in tempo reale

Visualizzazione in tempo reale della curva di rilevamento dei bordi per analisi intuitive durante i processi di misurazione.

Misurazione dell'angolo rapido

La reticola rotabile con display angolare consente di effettuare rapidi controlli di confronto dei bordi.

Confronto CAD

Importare i disegni CAD come riferimento per confrontarli con le geometrie effettive degli utensili per la valutazione della qualità.

Misurare le capacità

Misurazione dell'angolo di elica

Misurazione dell'angolo frontale assiale

Misure dell'angolo posteriore

Misurazioni della estremità dello strumento

Specifiche tecniche

Parametro	Specificità
Percorso dell'asse X	80 mm
Asse Y Viaggio	60 mm
L'asse Z	60 mm
Diametro massimo dello strumento	50 mm
Lunghezza massima dello strumento	300 mm
Distanza di lavoro	90 mm
Lenti	0.7-4.5X obiettivo zoom dentato
Fotocamera	Fotocamera 2M pixel HD/5M pixel HD camera (facoltativo)
Risoluzione a scala lineare	0.0001 mm
Ingrandimento	12.6X~79.2X/25.2X~158.4X (facoltativo)
Campo visivo	2720mm~4.33.3mm/13.510mm~2.31.6mm (facoltativo)
Precisione di misura	X~Y,(2,5+L/100) μm, L è la lunghezza misurata
PC	Sistema PC tutto in uno, sistema operativo Windows 10, con monitor LCD da 24 pollici
Illuminazione	8 sezioni di luce ad anello a LED, luce di contorno e luce ausiliaria flessibile
Formato di input	File DXF
Formato di uscita	EXCEL, DXF

Altre caratteristiche

Luce ausiliaria ad angolo libero

La luce aggiuntiva attenuabile sul braccio flessibile fornisce un miglioramento dell'immagine localizzato per misure precise.

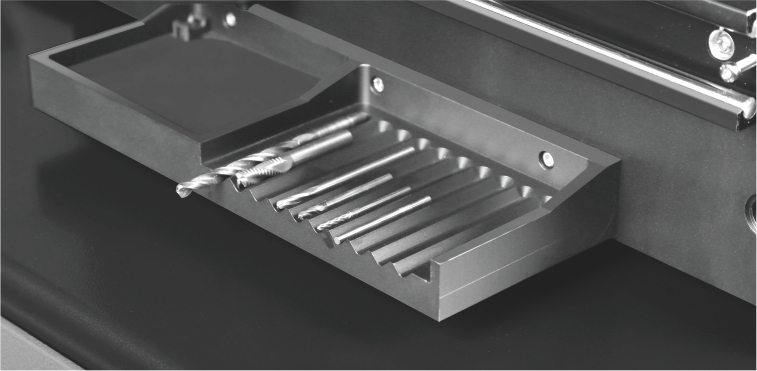

Portatore di attrezzi integrato

Il portautensili a più sezioni mantiene gli strumenti organizzati e pronti per la misurazione.

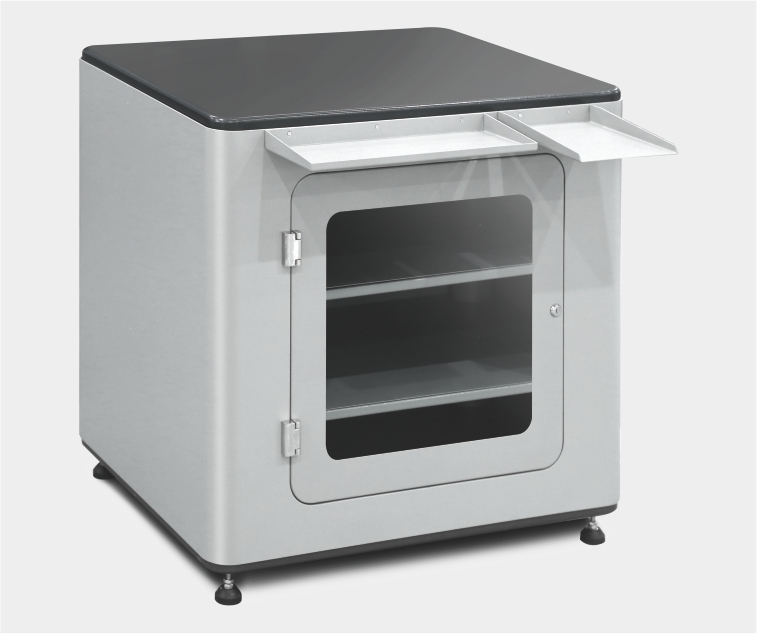

Tabella di base robusta

Stazione di lavoro solida con pratico spazio di stoccaggio per materiali e accessori.

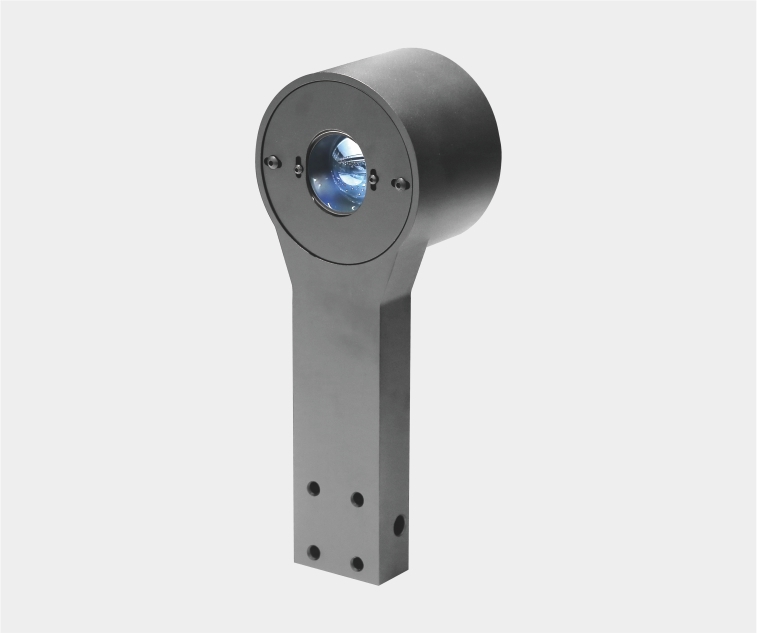

Modulo di luce di contorno

Il modulo LED per il contorno del percorso luminoso parallelo fornisce una visualizzazione ottimale dei bordi quando si misurano i contorni degli utensili.

A proposito di UNIMETRO

Con oltre 10 anni di esperienza in metrologia, UNIMETRO produce prodotti di misurazione ad alte prestazioni a prezzi competitivi.Diamo il benvenuto ai partner globali e forniamo un supporto commerciale e tecnico completo.

Le nostre capacità produttive

Oltre alle macchine di misurazione della visione e ai CMM, la nostra linea di produzione comprende componenti di base di metrologia ottica: controllori VMM, sistemi di lenti, telecamere, bilanci lineari e apparecchiature specializzate.

Assistenza clienti

Il nostro team di specialisti fornisce soluzioni di misura flessibili con esigenze minime di servizio post-vendita, grazie ai nostri progetti stabili e modulari che riducono i costi di formazione e manutenzione dei partner.

Risorse di progettazione ingegneristica

Lavori solidi con analisi FE
Sistemi AutoCAD/CAM e Pore
Capacità di stampa 3D industriale
Prototipi rapidi dal concept
Supporto 24 ore su 24 del team di ingegneri

Luogo di origine:	Guangdong, Cina
Marca:	UNIMETRO
Numero di modello:	Ranger 600

Quantità di ordine minimo:	1
Prezzo:	$22,000

Corsa dell'asse X:	80 mm	Corsa dell'asse Y:	60 mm
Intervallo dell'asse Z:	60 mm	Diametro massimo dello strumento:	50 mm
Lunghezza massima dello strumento:	300 mm	Distanza di lavoro:	90 mm
Tipo di lente:	0.7-4.5X ha ammaccato lo zoom	Risoluzione della fotocamera:	Camera HD da 2 m pixel/fotocamera HD da 5 m (opzionale)
Risoluzione della scala lineare:	0.0001mm	Intervallo di ingrandimento:	12.6x ~ 79.2x/25.2x ~ 158.4x (opzionale)
Campo visivo:	2720mm ~ 4.33.3mm/13.510mm ~ 2,31,6 mm (opzionale)	Precisione di misurazione:	X ~ y, (2,5+l/100) µm, l è la lunghezza misurata
Sistema del PC:	Sistema PC all-in-one, sistema operativo Windows 10, monitor LCD 24 "	sistema di illuminazione:	8 sezioni Luce ad anello a LED, luce di contorno, luce ausiliaria flessibile
Angoli di fase rotante:	0 gradi e 90 gradi
