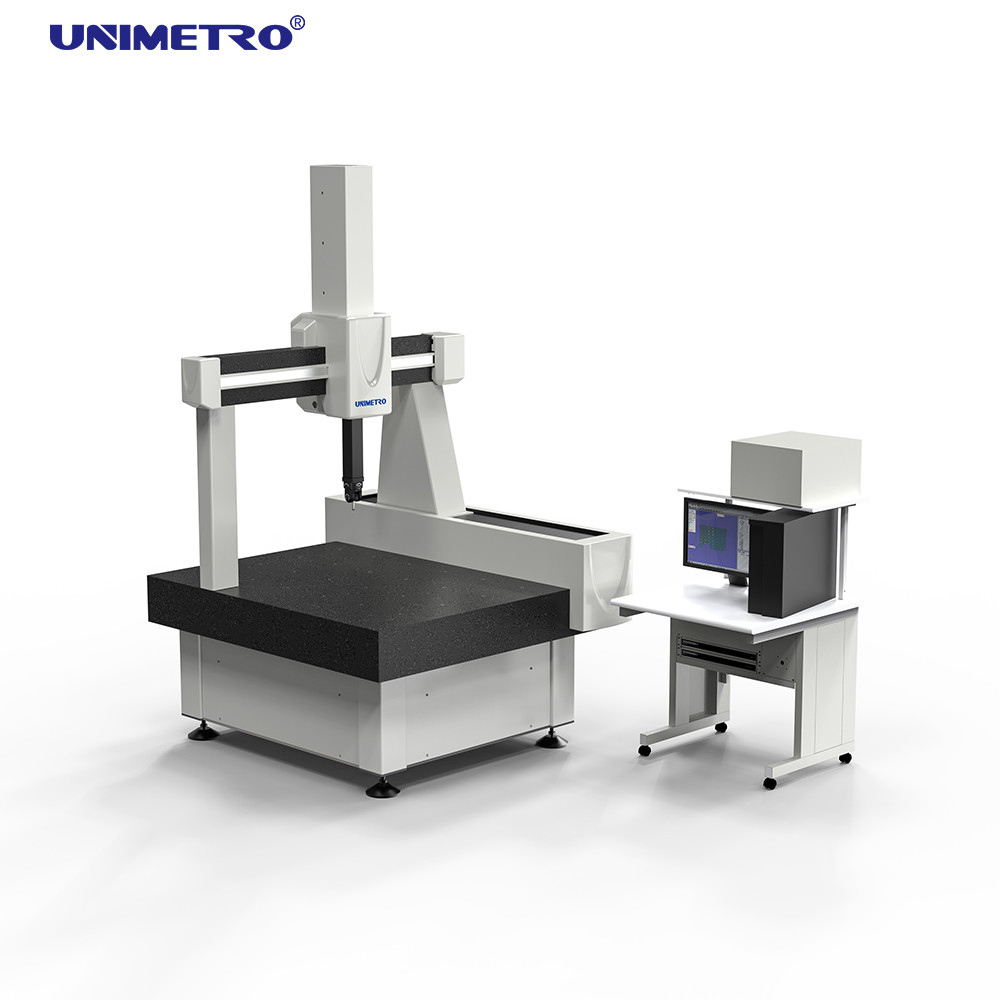

Macchina di misurazione delle coordinate 3D di tipo ponte per automobili di grandi dimensioni 220V
La macchina di misurazione a coordinate 3D ponte adotta il design più semplificato ed è il più conveniente sul mercato.È particolarmente adatto per i requisiti di prova dei prodotti di lavorazione di precisione, quali prodotti elettronici, stampi, elettrodomestici, piccole parti di automobili e piccole parti di aeromobili.
Caratteristiche di prestazione:
Piattaforma di lavoro --- Piattaforma di granito di alta qualità:
La piattaforma di lavoro in granito è il supporto complessivo della macchina di misurazione a coordinate 3D, e la sua qualità influenza le prestazioni complessive della macchina.di granitoSono anti-stress, anti-ruggine e anti-corrosione, facili da mantenere, basso coefficiente di espansione termica e deformazioni minime influenzate dalla temperatura.Può ridurre efficacemente la vibrazione della macchina di misurazione e migliorare le prestazioni di tutta la macchina.
Sistema di trasmissione --- trasmissione a "correzione automatica" di tipo di attrito:
La trasmissione a attrito della macchina di misurazione a coordinate 3D è utilizzata in tutte le trasmissioni a tre assi e viene adottato un sistema di trasmissione stabile a "deviazione di autocorrezione".Il sistema di trasmissione adotta la struttura di "fissa + micro sospensione" per garantire che la trasmissione sia parallela al binario guidaAllo stesso tempo, esso può mantenere la stabilità della precisione e la stabilità del movimento, migliora l'autoprotezione della macchina utensile in caso di collisione ed è più sicuro da usare.
Scala lineare RENISHAW --- Lineare di griglia ad alta precisione:
La righe di griglia è una parte importante del sistema di coordinate.La sua qualità e il servizio post-vendita hanno la migliore reputazione e garanzia sul mercatoTutte le nostre macchine utilizzano una righe a griglia ad alta precisione Renishaw con una risoluzione da 0,1 μm a 20 nm.
Parametri del prodotto:
| |
Distanza di misurazione ((mm) |
Accuratezza |
| Il |
X |
Y |
Z |
MPEE |
MPEp |
| 500 |
500-1000 |
400,500 |
1.3+L/350 |
1.3 |
| 600,700 |
600-1000 |
600 |
1.3+L/350 |
1.3 |
| 800 |
800-1500 |
600,700 |
1.5+L/350 |
1.5 |
| 1000 |
1000-3000 |
800 |
1.5+L/350 |
1.5 |
Parametro tecnico:
La macchina di misurazione a coordinate 3D della serie dell'elio è appositamente progettata per prodotti di piccole e medie dimensioni, stampi, industria dei prodotti elettronici e così via.Le dimensioni possono essere selezionate in base alle esigenze dei clientiIl nostro progetto di luce tridimensionale di piccole e medie dimensioni, installazione veloce, senza fondazione.
Dettagli del prodotto:
Software DMIS razionale
Rational - DMIS è un pacchetto software di misurazione 3D integrato su larga scala recentemente sviluppato.che tiene conto delle esigenze dei principianti per un facile apprendimento e utilizzo del software e delle esigenze funzionali degli utenti di alto livello per il software, più importante, è diventato un modello per la standardizzazione del software di misurazione CMM.
I programmi DMIS razionali sono progettati con il kernel DMIS completo e nativo fino alla versione 5.0 del DMIS, che è totalmente diverso dal cosiddetto "DMIS di supporto" (il kernel non è DMIS).Come tutti sappiamo, il DMIS è diventato uno standard ISO (ISO 22093:2003)
Macchina di misurazione delle coordinate 3D Sistema di sonda (opzionale)
MH20I testa manuale di RENISHAW (manuale)
Asse di indicizzazione A: 0°~90° Distanza di passo:15°
Asse di indicizzazione B:±180° Distanza di passo:15°
Orientamento della misurazione spaziale:168 volte
Ripetibilità posizionale: 1,5 mm. Ciascun asse è in gradini di 15° con funzione di posizionamento ripetitivo.
PH20MT Teste di sonda motorizzate di RENISHAW
Ripetibilità della posizione: +0,5 μm
Passi di posizionamento: illimitati
Asse di rotazione: 360°
Asse di oscillazione: 0°-115°
Numero totale di posizioni: innumerevoli
Temperatura di funzionamento: 10-40°C
PH10T di Renishaw
Il PH10T può essere collegato a qualsiasi sonda di interfaccia a filettatura M8 e a una barra di estensione (allungamento massimo consentito a 300 mm).
Applicazione del prodotto:
La macchina di misurazione a coordinate 3D è utilizzata principalmente per la misurazione di armadi, cornici, ingranaggi, camme, ingranaggi, vermi, lame, curve, superfici curve, ecc.in macchine, automobili, aviazione,militare, mobili, prototipi di utensili, macchine e altre parti di piccole e medie dimensioni, stampi e altre industrie.
La macchina di misurazione 3D può essere utilizzata anche in elettronica, hardware, plastica e altre industrie.completando così compiti come l'ispezione di parti, misurazione della forma e controllo dei processi.
Informazioni sulla società:
Il nostro vantaggio
10 anni di esperienza:
UNIMETRO è il produttore professionale di metrologia con oltre 10 anni di esperienza.
L'azienda offre ai clienti soluzioni complete di misurazione ad alta precisione.
La nostra linea di prodotti:
Altre apparecchiature per la misurazione della precisione, come apparecchiature per la misurazione della vista, apparecchiature per la misurazione delle coordinate e profili
La nostra linea di produzione include anche componenti principali per la metrologia ottica, come i controller VMM one basket, lenti, sistema di telecamere, scale lineari, apparecchi VMM e CMM,sistema di illuminazione ecc.- Non lo so.
Servizio clienti:
Abbiamo un team di specialisti nel settore della metrologia e la capacità di offrire soluzioni di misura flessibili ai nostri clienti e
La maggior parte dei prodotti Unimetro sono stati sviluppati in modo indipendente e il nostro concetto di progettazione è stabile e modularizzato, il che
Questo aiuterà i nostri partner a gestire i dettagli dei prodotti e le vendite con minimizzare il costo del lavoro
e costi di formazione del personale.
Unimetro si concentra su ogni fase del processo aziendale, compresa la progettazione, la produzione, l'installazione e il servizio post vendita.
Servizio e orientamento in loco:
* 24 ore online per telefono, email, whatsup, skype, youtube, facebook, ecc.
* Stock a pronti, consegna veloce
* Servizio post-vendita
Servizio di garanzia di 1 anno e aggiornamenti software gratuiti.
Formazione tecnica per ingegneri tecnici.
Fornire soluzioni di prova corrispondenti.
attrezzature per l'installazione in cantiere e istruzioni d'uso.
