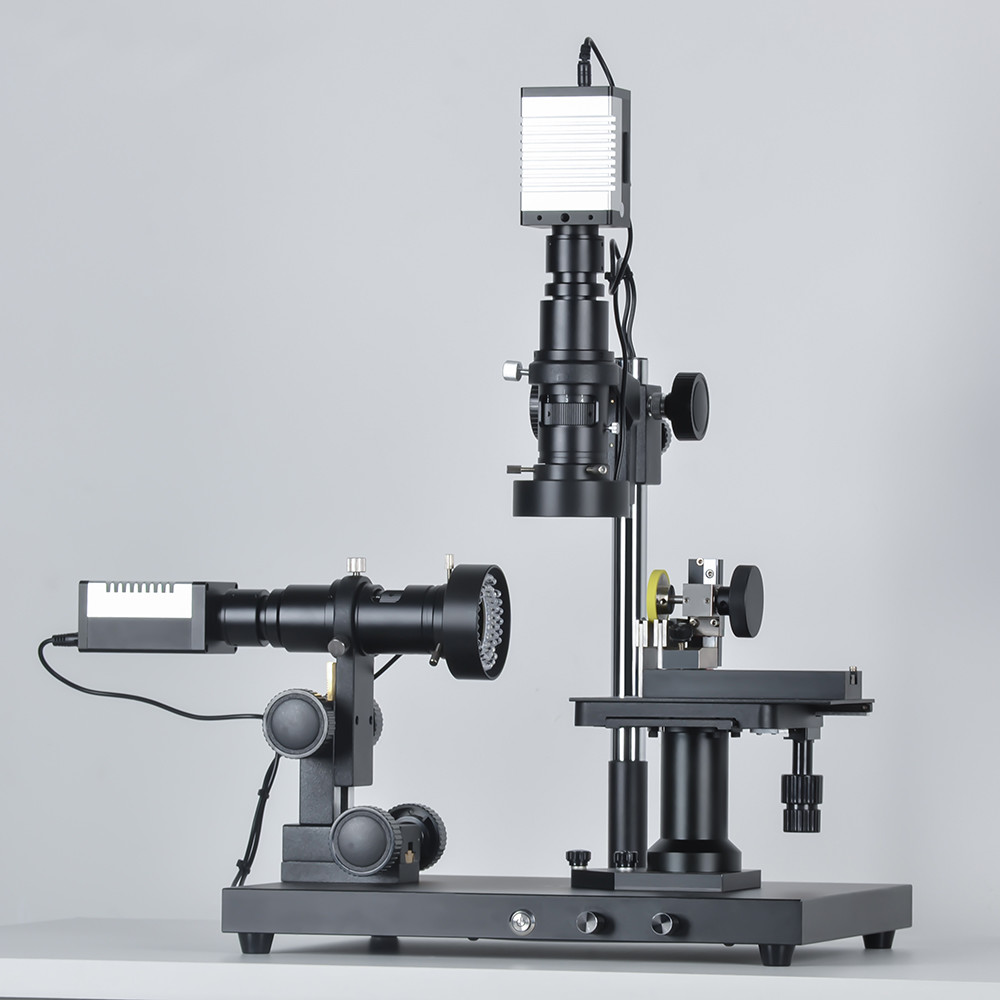

Sistema di ispezione degli strumenti a doppia telecamera a doppia lente per la misurazione dell'angolo e della larghezza del bordo di taglio

Semplice microscopio di misurazione per utensili da taglio con doppia fotocamera e doppia lente

Funzione

1, utilizzato principalmente per: ispezione dei difetti estetici e misurazione delle dimensioni di strumenti PCD, strumenti monocristallo, strumenti in acciaio al tungsteno, strumenti in acciaio bianco, punte da trapano e altri prodotti;
2, attraverso la lente bidirezionale verticale e orizzontale, si realizza l'osservazione simultanea dei difetti dell'utensile e il rilevamento del confronto delle dimensioni; È adatto per la misurazione in linea dell'angolo, della larghezza, dell'arco, della lunghezza e della larghezza del tagliente nel processo di produzione in serie di utensili da taglio; Può vedere chiaramente la finitura superficiale e i difetti dei bordi dell'utensile; La dimensione del contorno dell'utensile può essere confrontata e misurata tramite la funzione di confronto grafico.

Caratteristiche

1. Il nuovo design dell'osservazione a doppio schermo, osservando il bordo laterale e il bordo finale dello strumento, migliora l'efficienza di rilevamento e consente di risparmiare manodopera;
2. Dispositivo rotante speciale per utensili per soddisfare diversi tipi di diametri di utensili;
3. Design strutturale integrato, alimentazione a 12 V, linee pulite e chiare e può essere utilizzato quando acceso;

4. Fotocamera: modifica di modelli definiti dall'utente, modello di importazione DXF, gestione dei file, esportazione dei dati di misurazione e altre funzioni, con funzionamento intelligente, veloce e potente; Vengono adottati il ​​chip Sony ad alta sensibilità e il sensore a basso rumore, con prestazioni elevate e anteprima fluida; Funzione di ricerca automatica dei bordi incorporata per migliorare l'effetto di misurazione;
5. Supporta la funzione di archiviazione su disco flash USB, mouse esterno;

6. Sono disponibili collocazioni visive con diversi campi visivi tra cui scegliere, che possono soddisfare il rilevamento di strumenti di diverse dimensioni.
7. La stazione mobile può mettere a fuoco su e giù, davanti e dietro, sinistra e destra, il che è comodo da usare.

Parametro
