| Luogo di origine: | La CINA |
|---|---|
| Marca: | UNIMETRO |
| Numero di modello: | LUI |
| Quantità di ordine minimo: | 1 |
| Prezzo: | Discussible |
| Imballaggi particolari: | caso di legno |
| Tempi di consegna: | 30 giorni del lavoro |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1 al mese |
| Corsa dell'asse Z: | 150mm | Obiettivo: | Zoom/lente 0.7-4.5X di Autozoom/lente detented manuali di Navitar per opzione |
|---|---|---|---|
| Ingrandimento: | 33-195X | Campo di visione: | 8.1-1.3 |
| Risoluzione di misurazione: | 1um/0.5um/0.25um/0.1um per facoltativo | Software di misurazione: | Software di misurazione del composto razionale di VUE 3D |
| Illuminazione: | Le 8 sezioni programmabili suonano il LED per luce di superficie, 40 sezioni suonano il LED per opzi | ||
| Evidenziare: | Sistema di misurazione della visione a portale automatico,sistema di misurazione della visione a portale da 0,25 um |
||

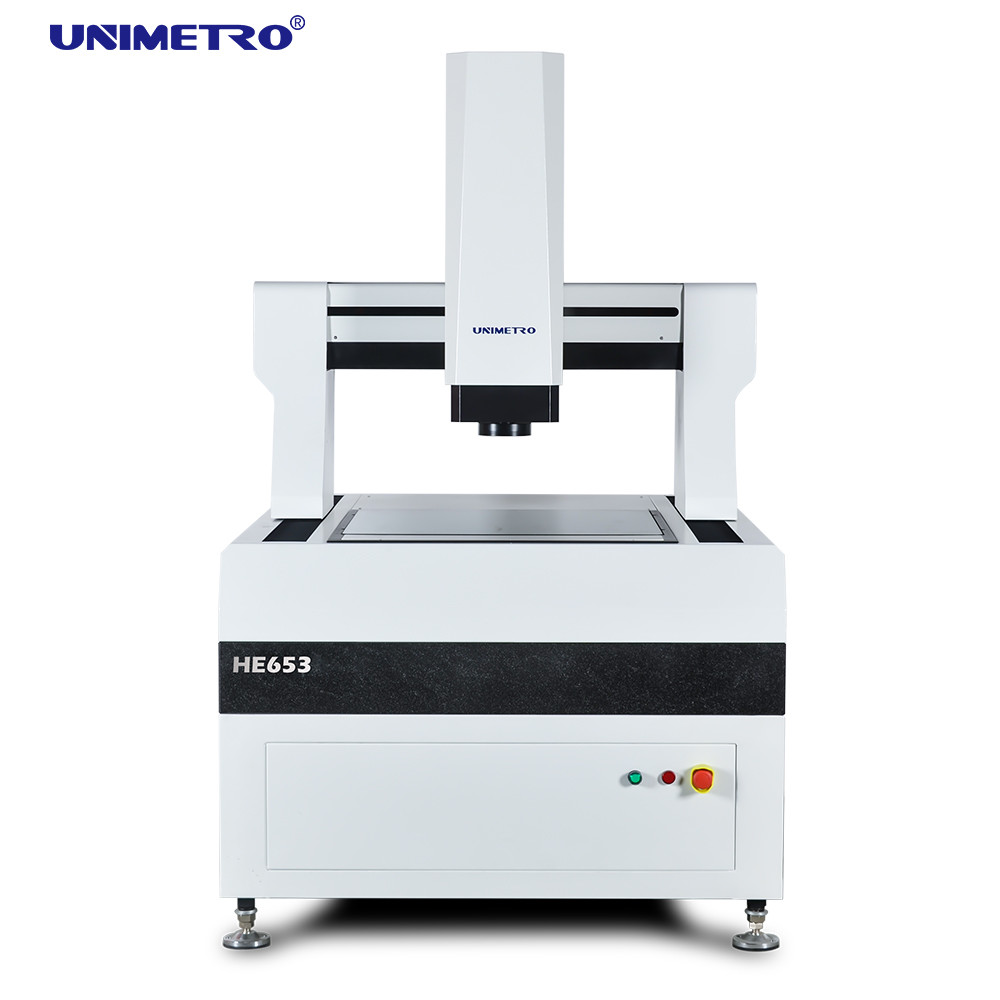

Descrizione del prodotto
La macchina di misurazione della visione a portale ad alta precisione della serie HE combina alta precisione e alta efficienza, offre misurazioni ad alta velocità per gli elementi geometrici di diversi tipi di parti.La serie HE è ampiamente utilizzata in vari settori e prodotti come PCB, laminati rivestiti in rame, vetri di grandi dimensioni, moduli LCD e materiali isolanti ecc.
L'analisi agli elementi finiti viene introdotta nel processo di progettazione della serie HE, assicura un'elevata rigidità e una struttura meccanica accurata.La base della macchina utilizza una struttura a ponte mobile a telaio chiuso, che è semplice e offre un'elevata capacità di carico e le migliori prestazioni di movimento.
Base della macchina in granito di grado 000, offre elevata rigidità, resistenza alla corrosione ed elevata stabilità.
La fase di lavoro è in grado di preimpostare la soluzione di fissaggio di più prodotti, anche la combinazione di più lenti è opzionale, soddisfare le diverse esigenze di misurazione di diversi clienti.
Il sistema di controllo del movimento a circuito chiuso completo garantisce le migliori prestazioni di movimento e posizionamento.
Con l'analisi degli elementi finiti e il granito di grado 000, otteniamo il design del telaio della macchina più ragionevole e ottimizzato, che garantisce elevata rigidità e affidabilità.
La macchina di misurazione della visione di grandi dimensioni ad alta efficienza della serie HE utilizza il controller di movimento UWC e motori a coppia elevata, offre un controllo del movimento ad alte prestazioni, l'elevata accelerazione e la localizzazione rapida offrono un'elevata efficienza nel processo di misurazione.
Pacchetto di soluzioni per macchine di misurazione della visione di grandi dimensioni UWC, motori Panasonic per opzione

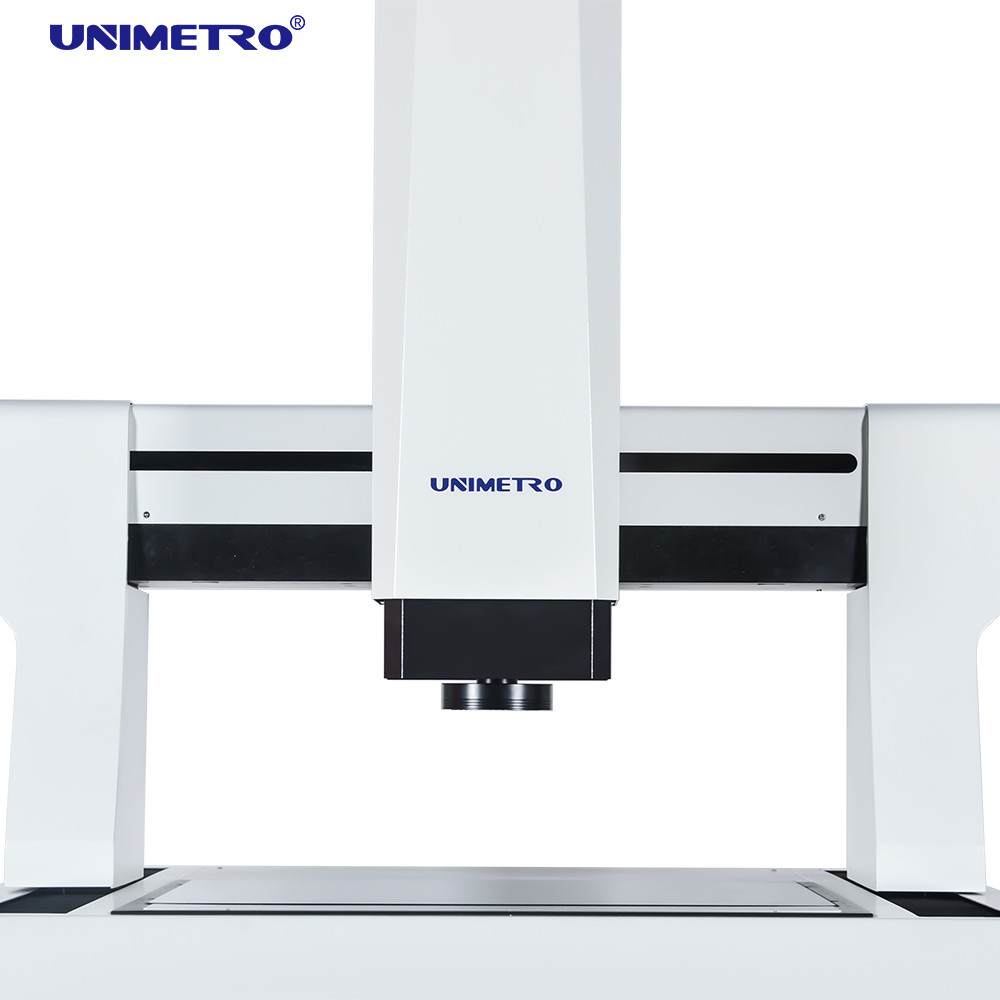

Il telaio della macchina è dotato di struttura a portale mobile che garantisce una struttura più semplice e intelligente con un carico più elevato e migliori prestazioni di movimento.
Immagini dettagliate
L'asse X/Y utilizza una guida di rivestimento precisa, l'asse Z utilizza una guida trasversale ad alte prestazioni con il gruppo a frizione tedesco originale.
Righe lineari Renishaw incluse, con elevata precisione, stabilità e lunga durata.
In base alle esigenze degli utenti, la fase di lavoro è in grado di preimpostare con più tipi di dispositivi di prodotti, inoltre sono disponibili più opzioni di combinazione di lenti e telecamere, offre maggiore flessibilità agli utenti.
Con il potente software Rational-Vue, gli utenti possono realizzare facilmente programmi di misurazione complicati.Nella produzione di massa la macchina di misura della visione della serie HE può essere un potente strumento di misura.
Parametri
| Modello |
HE 652 |

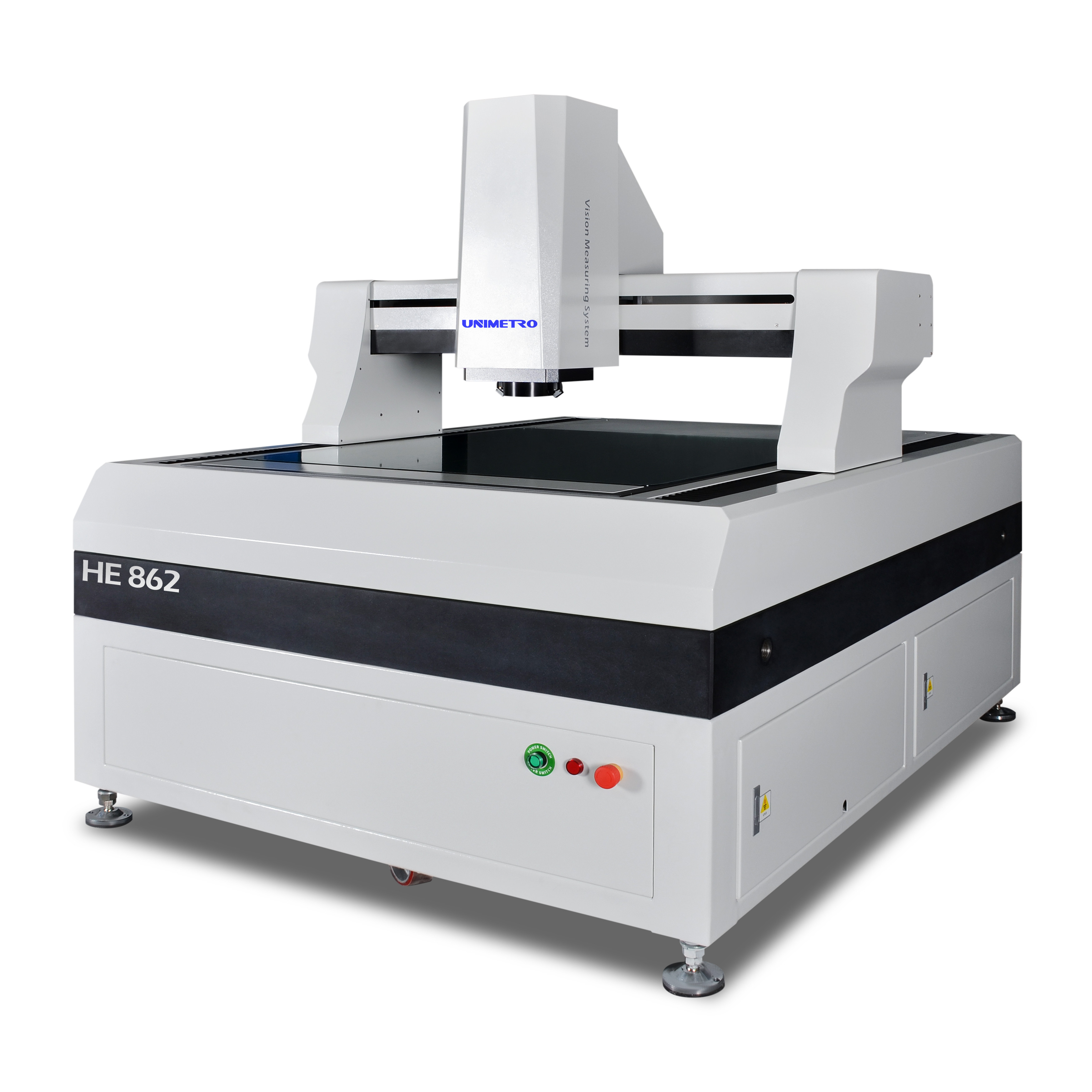

HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| Corsa X, Y (mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
Corsa dell'asse Z (mm) |
200 (può essere sollevato in base alle esigenze dei clienti) |
|||||
|
Capacità di carico |
ca.35 kg |
|||||
| Dimensione (mm) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| Peso (kg) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
Risoluzione |
0,5 μm (0,1 um per opzione) |
|||||
|
Telecamera |
Fotocamera digitale 2M HD GIGA |
|||||
|
Obiettivo per zoomare |
obiettivo zoom automatico professionale Ingrandimento obiettivo zoom: 1~10X |
|||||
|
Video ingrandimento |
18~195X (A seconda dei diversi modelli della fotocamera selezionata, il suo ingrandimento cambierà; l'ingrandimento effettivo è soggetto ai dati misurati) |
|||||
|
Campo visivo |
8,1 ~ 1,3 mm (in base ai diversi schemi di corrispondenza di fotocamera e obiettivo, il campo visivo cambierà di conseguenza e il campo visivo effettivo è soggetto ai dati misurati) |
|||||
|
Precisione* |
≤ (3+L/200)μm |
|||||
|
Illuminazione |
Illuminazione superficiale a LED programmabile a 5 anelli e 8 sezioni (luce anulare a 40 sezioni, luce coassiale, luce anulare multicolore mobile per opzione) |
|||||
Soluzioni facoltative
|
Illuminazione:
|
Obiettivo:
|
Tastatore:
|
Sensore laser
|
|
4/8/40 sezioni LED superficie anulare
Anello luminoso a LED a 48 sezioni a 4 colori Luce ad anello LED mobile a 4 colori |
Obiettivo zoom ammaccato manuale
Obiettivo con zoom automatico Obiettivo zoom ammaccato manuale con luce coassiale Obiettivo zoom automatico con luce coassiale |
Kit MCP Renishaw
Errore di misura<=0.75µm Renishaw PH6+TP20 Errore di misura<=0.35µm |
Sensore laser senza contatto KEYENCE
Sensore di misurazione della luce bianca |
