Programmabile completamente automatico di visione 3D di misura del cavalletto composito ottico del sistema

Programmabile completamente automatico di visione 3D di misura del cavalletto composito ottico del sistema

    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
  • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable

    Dettagli:

    Luogo di origine: La Cina
    Marca: UNIMETRO
    Numero di modello: delicato

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1
    Imballaggi particolari: Cassa di legno
    Tempi di consegna: 15 giorni lavorativi
    Termini di pagamento: T/T
    Capacità di alimentazione: 5 set al mese
    Contattaci
    Descrizione di prodotto dettagliata
    macchina fotografica: Telecamera CCD di colore del grado 1/2 industriale„ Ingrandimento: 33-195X
    Sistema di azionamento: Controllo completo di CNC del fine-ciclo, servomotore di CA, asse 3 automatico e programmabile, cont Risoluzione lineare della scala: 1um/0.5um/0.25um/0.1um per facoltativo
    Software di misurazione: Software di misurazione composito razionale di VUE 3D




    programmabile completamente automatico di visione 3D della macchina composita di misura




    Introduzione

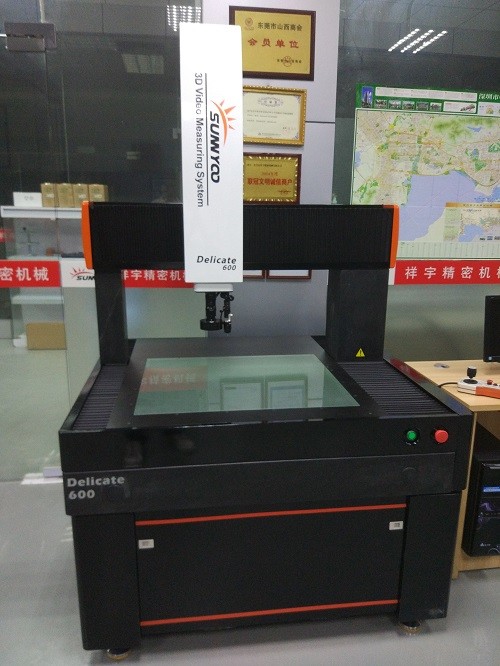

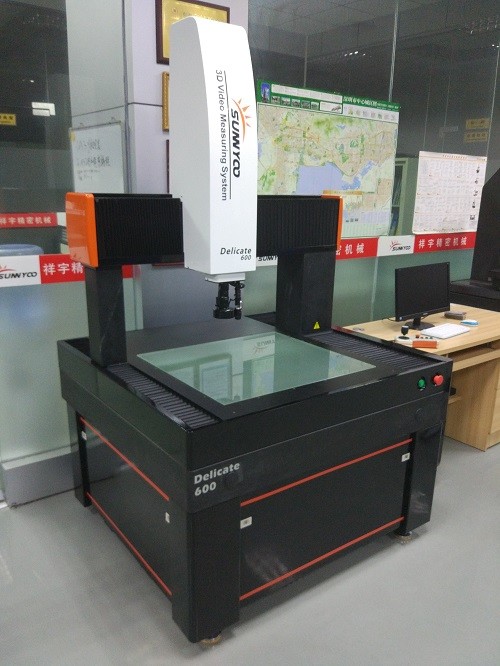

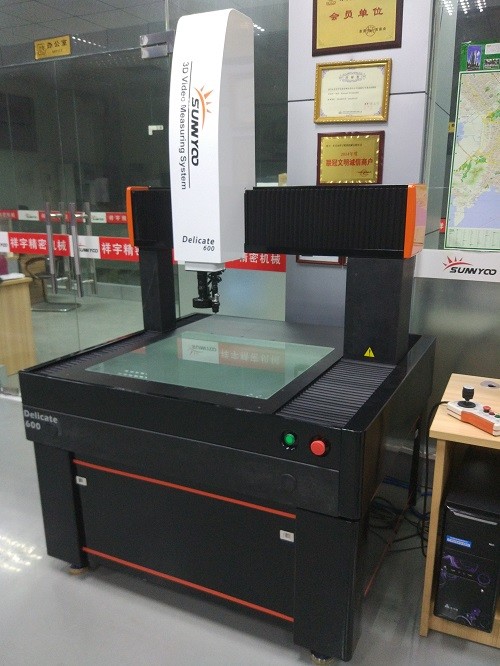

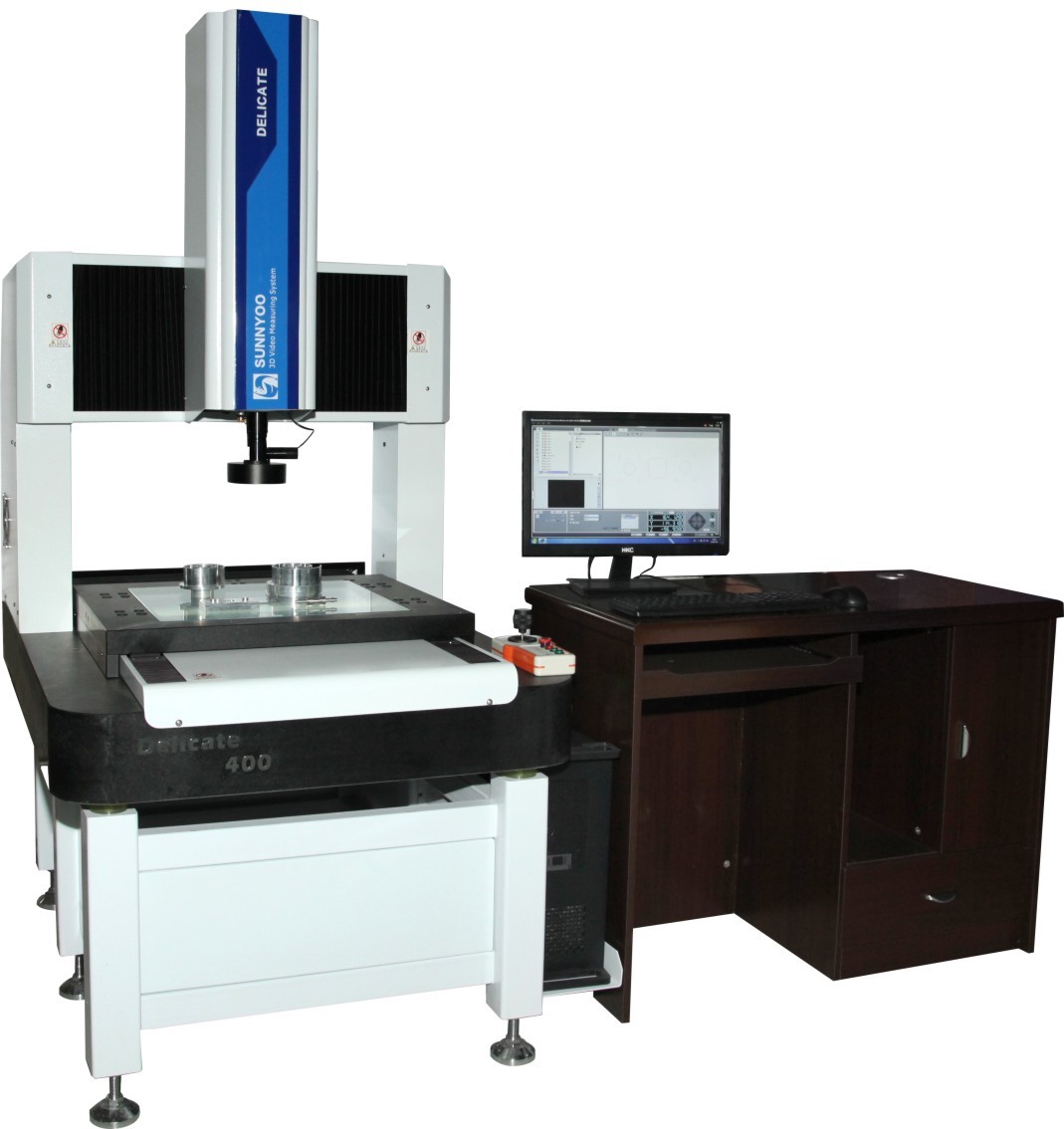

    Il ● la macchina delicata di misura della visione di serie progettata e creata da UNIMETRO, è una macchina composita di misura della visione. È costruito in base a tecnologia avanzata dell'ottica, di sondaggio, del sensore del laser e del controllo di moto, che assicura la prestazione di accuratezza, di ripetibilità e di moto.

    Il ● la serie delicata è un dispositivo eccezionale per ispezione accurata, il controllo di qualità e la produzione.

    Il ● la macchina delicata di misura della visione di serie è uno strumento composito di alta qualità di misura con le coordinate che misurano e la tecnologia ottica della visione, che è originaria da progettazione tedesca della struttura.

      Programmabile completamente automatico di visione 3D di misura del cavalletto composito ottico del sistema






    Caratteristiche

    Programmabile completamente automatico di visione 3D di misura del cavalletto composito ottico del sistema Programmabile completamente automatico di visione 3D di misura del cavalletto composito ottico del sistema


    1. base della macchina del granito di 000 gradi, tavola di funzionamento e cavalletto, assicurare la stabilità della struttura della macchina durante il movimento.


    2. il sistema di controllo di moto del Fine-ciclo, coordinato con l'hardware di alta precisione, il posizionamento a macchina di asse può essere veloce ed accurato.


    3. Scala lineare di Renishaw incastonata, per offrire accuratezza di misurazione di livello e prestazione stabile.



    4. Facendo uso dei servomotori originali di Panasonic per aumentare la velocità, il ragidity e la stabilità del movimento.

    Programmabile completamente automatico di visione 3D di misura del cavalletto composito ottico del sistema Programmabile completamente automatico di visione 3D di misura del cavalletto composito ottico del sistema

    5. Il binario di guida lineare di alta precisione garantisce l'accuratezza e la stabilità del movimento.

    6. opzione di multiplo per la lente o le macchine fotografiche basate sui requisiti dei clienti, rispondere all'esigenza di misurazione di visione differente.

    7. software composito di RationalVue 3D disponibile:








    Accessori dello strumento



    2D software di ispezione + software di ispezione 3D + software + forma di inversione di cad che analizza software + il software di esame di contorno + il software statistico di SPC + software fuori linea di programmazione + software di valutazione di tolleranza.

    Programmabile completamente automatico di visione 3D di misura del cavalletto composito ottico del sistema

    Opzioni aperte del ◆

    Lente ottica del CCD – soluzione differente per opzione basata sugli oggetti di misurazione differenti, per guadagnare immagine più veloce e più stabile basata sui requisiti di misurazione differenti.

    Sonda di tocco – raggiungere misurazione 3D

    Sensori del laser – per la misurazione senza contatto di altezza, di profondità e di planarità





    Specificazione



    Modello

    CNC delicato 400 CNC delicato 500 CNC delicato 600
    Dimensione (millimetro) 1300*1100*1800 1400*1200*1800 1500*1300*1800
    Campo di misura (millimetro) X 400 500 600
    Y 300 400 500
    Z 200
    Accuratezza di misurazione (um) 3+L/100 5+L/100
    Peso (chilogrammo) 1800 2500 3000
    Immagine e sistema di misurazione Macchina fotografica Telecamera CCD di colore del grado 1/2 industriale»
    Obiettivo Lente zoom/lente detented manuali 0.7-4.5X/Navitar di Autozoom per facoltativo
    Ingrandimento 33-195X
    Campo di visione 8.1-1.3
    Distanza di funzionamento 108mm
    Risoluzione di misurazione 0.001mm
    Risoluzione lineare della scala 1um/0.5um/0.25um/0.1um per facoltativo
    Sistema di azionamento Controllo completo di CNC del fine-ciclo, servomotore di CA, asse 3 automatico e programmabile, controllo della leva di comando, controllo della tastiera
    Software di misurazione Software di misurazione composito razionale di VUE 3D
    Illuminazione Un anello programmabile LED di 8 sezioni per luce di superficie, un anello LED di 40 sezioni per opzione, luce di contorno di parallelo del LED, luce coassiale per opzione.
    Alimentazione elettrica 220V±10% (CA) 50Hz, collegante con resistance≦4Ω è richiesto
    Luogo di lavoro Temperatura: 18-24°C, umidità: 30%-75%, eviti la vibrazione
