Tester di Rugosità e Contorno Superficiale per Cuscinetti a Braccio Articolato
Il tester di rugosità e contorno superficiale serie SPR1000 è un sistema di misurazione di precisione progettato per l'analisi completa della superficie di componenti industriali, inclusi cuscinetti a braccio articolato, cristalli di germanio di grado ottico, anelli di tenuta e tenute turbo.
Fondamenti di Misurazione della Superficie
Tutte le superfici possono essere misurate attraverso quattro elementi chiave che definiscono le loro caratteristiche funzionali:
- Dimensioni: Relazioni lineari tra raggio, angolo, distanza e caratteristiche della superficie
- Forma: Deviazione dalla geometria target (piano, sfera, cono) tipicamente causata da errori della macchina
- Rugosità: Texture superficiale risultante da utensili da taglio o processi di lavorazione
- Ondulazione: Effetti non ideali della macchina dovuti a vibrazioni, rigidità insufficiente o instabilità del processo
Caratteristiche della Serie SPR1000
Configurazione standard con ottimale rapporto costo-efficacia. Dispone di tecnologia a doppio sensore che combina il rilevamento del contorno digitale con la misurazione induttiva della rugosità per un'analisi completa della superficie in un'unica macchina.

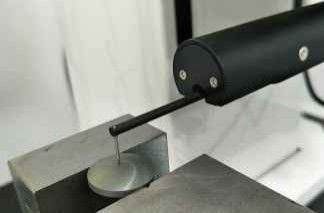

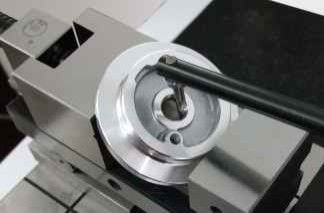

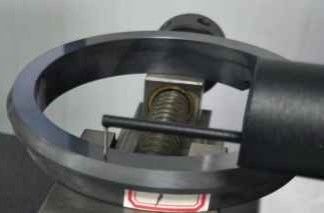

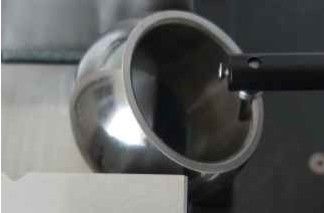

Applicazioni di Misurazione
Specifiche Tecniche
| Specifiche |
Valore |
| Numero Modello |
PR1103G-sdk |
| Intervallo di Misurazione Asse X |
100mm |
| Intervallo di Misurazione Asse Z |
320mm |
| Intervallo di Misurazione Asse Z1 |
C:±12.5mm/R:±420μm |
| Precisione Lineare del Contorno Z1 |
±(1.5+|0.2H|)μm |
| Precisione Arco |
±(2+R/8)μm |
| Precisione Angolo |
±2′ |
| Rettilineità |
0.8μm/100mm |
| Precisione Lineare Rugosità |
±4% |
| Rumore Residuo |
≤0.02μm |
| Valore di Duplicazione |
1δ≤2nm |
| Lunghezza di Taglio |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Lunghezza di Valutazione |
λcX2,3,4,5,6,7 |
| Velocità di Avanzamento Asse X |
0.1~10mm/s |
| Velocità di Avanzamento Asse Z |
0.5-10mm/s |
Capacità di Misurazione
Analisi del Profilo: Elementi lineari, caratteristiche puntuali, distanze tra punti e linee, analisi della posizione inclusi distanza, parallelismo, perpendicolarità, angolo, profondità scanalatura, larghezza scanalatura, raggio, analisi della rettilineità, analisi della convessità e analisi del profilo.
Parametri di Rugosità: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Parametri di Ondulazione: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Parametri del Contorno Originale: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Componenti del Sistema
Sensore di Contorno Digitale Serie P
- Risoluzione: 0.02-0.2µm
- Intervallo: ±7.5-±30µm
- Precisione Lineare: ±(1.5+|0.6H|)µm
- Forza di Misurazione: 1.2kg
- Mantiene un'eccellente linearità su ampi intervalli di misurazione
Opzioni del Sistema di Avanzamento
- Corsa della Guida: 100-150mm
- Intervallo Numerico: 0.2~2µm
- Rettilineità del Contorno: 0.5µm/100mm
- Valore Residuo di Rugosità: ≤0.02µm
- Velocità Massima: 10mm/s
- Velocità Minima: 0.1mm/s
- Il sistema di avanzamento standard soddisfa i requisiti di misurazione del contorno a livello di pezzo
Componenti della Colonna
- Intervallo: 320~420mm / 520~620mm (selezionabile)
- Velocità Massima: 10mm/s
- Velocità Minima: 0.5mm/s
- Precisione di Posizionamento: 0.01mm
- Il design leggero del telaio garantisce stabilità a lungo termine senza deformazioni
Componenti della Piattaforma
- Materiale: Costruzione in marmo
- Specifiche: 500×800mm, 500×1000mm
- Design monopezzo con struttura compatta per una facile manutenzione
