RMW Advanced Multi-Function Surface Roughness Tester
Testatore professionale di rugosità superficiale dotato di sensori induttivi senza sonda per analisi e misurazioni superficiali complete.
Principi fondamentali della misura della rugosità superficiale
L'analisi superficiale comprende quattro elementi critici misurabili essenziali per la valutazione di componenti ad alta precisione:
- Dimensioni:Relazioni lineari che definiscono le forme funzionali della superficie, inclusi raggio, angoli e distanze
- Forma:Devianze dalla geometria della superficie di destinazione causate da imprecisioni della macchina
- Durazione:Variazioni della consistenza superficiale derivanti da utensili da taglio e da processi di lavorazione
- Valvolezza:Irregolarità periodiche della superficie dovute a vibrazioni, problemi di rigidità o instabilità del processo
Caratteristiche della serie SR1000
Configurazione standard desktop con eccezionale efficienza e prestazioni:
- Tecnologia di sensori induttivi senza piombo standard
- Valutazione completa di centinaia di parametri di rugosità, ondulazione e profilo
- Capacità di misurazione di livello professionale
Applicazioni di misura

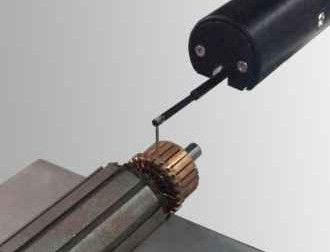

Commutatore

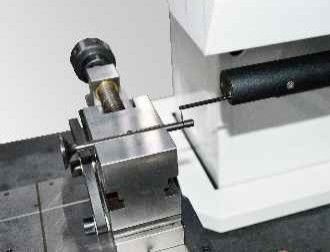

Maniglia del cacciavite

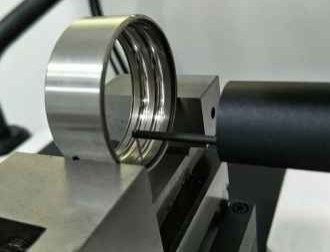

Componente della valvola

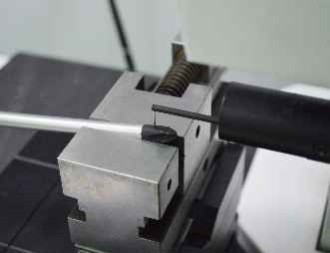

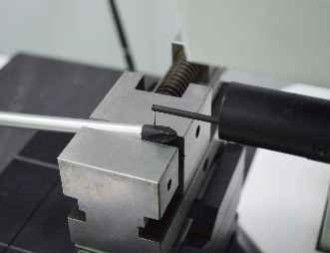

Portamento
Specifiche tecniche
| Specificità |
Valore |
| Numero di modello |
SR1133G-sak |
| Distanza di misurazione dell'asse X |
100 mm |
| Distanza di misurazione dell'asse Z |
320 mm |
| Intervallo dell'asse Z1 |
±420μm/65536:1 |
| Z1 Precisione lineare |
± 4% |
| Ripetibilità |
1δ≤2nm |
| Lunghezza d'onda di taglio |
0.025- 0.08- 0.25- 0.8, 2.5, 8 mm |
| Lunghezza nominale |
λcX2,3,4,5,6,7 |
| Rumore residuo |
≤ 0,005 μm |
| Velocità di azionamento dell'asse X |
0.1~10 mm/s |
| Velocità di azionamento dell'asse Z |
0.5-10 mm/s |
Capacità di misura
Analisi completa dei parametri, compresa:
Parametri di rugosità:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Parametri di ondulazione:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Parametri di contorno originali:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Componenti di sistema
Sensore induttivo della serie R
Risoluzione: 65536:1 / 262144:1
Distanza di misura: ±420μm / ±620μm
Precisione lineare: R: ± 4% / ± 3%
Noise residual: ≤ 0,007μm / ≤ 0,005μm
Referenza di rugosità: guida, senza piombo
Sensore di rugosità senza testa con eccellenti caratteristiche di risposta di frequenza e ampia larghezza di banda del segnale, che rappresenta il tipo di sensore ottimale per le applicazioni di misurazione della rugosità.
Opzioni del sistema di guida
Viaggio ferroviario: 100-150 mm
Intervallo numerico: 0,2 ~ 2 μm
Dirittura di contorno: 0,5 μm/100 mm
Valore residuo di rugosità: ≤ 0,02 μm
Velocità massima di movimento: 10 mm/s
Velocità minima di misura: 0,1 mm/s
Sistema di azionamento standard che fornisce una precisione di misura del contorno a livello parziale, compatibile con sensori di rugosità per misurazioni superiori a Ra 0,1 micron.
Componenti della colonna
Distanza: 320~420mm / 520~620mm
Velocità massima di movimento: 10 mm/s
Velocità minima di movimento: 0,5 mm/s
Precisione di posizionamento: 0,01 mm
Progettazione leggera di una colonna di telaio che garantisce la stabilità a lungo termine senza deformazioni.
Componenti della piattaforma
Materiale: marmo
Specificità: 500×800, 500×1000
Progettazione in un pezzo con struttura compatta per una facile manutenzione e un'efficienza dello spazio.
Domande frequenti
Lei è una fabbrica o una società commerciale?
Siamo una fabbrica e forniamo risposte entro 24 ore.
Cosa produce principalmente la sua azienda?
Siamo specializzati in macchine di misurazione della visione, macchine di misurazione delle coordinate, apparecchiature CMM e VMM e attrezzature di misurazione correlate.
Come scegliere la specifica appropriata?
Il nostro team di professionisti raccomanderà le specifiche appropriate in base alla varietà del prodotto e alle esigenze di misura.
Accettate un servizio personalizzato?
Sì, forniamo macchine standard e soluzioni personalizzate su misura per le esigenze specifiche del cliente.
Qual è il periodo di garanzia?
I nostri prodotti sono dotati di una garanzia di un anno. Abbiamo aumentato la durata dei componenti fragili per garantire l'affidabilità del prodotto.
