Sistema di misurazione della rugosità superficiale e del contorno ad alta precisione
Analisi delle misure di superficie
Tutte le misure di superficie comprendono quattro elementi critici che definiscono la qualità e le prestazioni dei componenti:
- Dimensioni:Forme funzionali di superficie definite da relazioni lineari tra raggio, angolo, distanza e caratteristiche
- Forma:deviazione dalla geometria della superficie di destinazione (piano, sfera, cono, ecc.), generalmente causata da un errore della macchina
- Durazione:Variazioni della consistenza superficiale causate da utensili da taglio o da processi di lavorazione
- Valvolezza:Effetti non ideali delle macchine derivanti da vibrazioni, rigidità insufficiente o instabilità del processo
Caratteristiche della serie SER2000
Raggiungere un equilibrio ottimale tra prestazioni e costi con un rapporto prezzo/prestazioni superiore:
- Sensore di contorno digitale ad alta precisione
- Sensore di rugosità a larga gamma senza testa
- Capacità di profilametria su larga scala e di misurazione di microprofili
- Misurazione della rugosità su ampia gamma
- Misurazione della rugosità e del contorno su larga scala ad alta precisione in modelli compositi
Applicazioni di misura

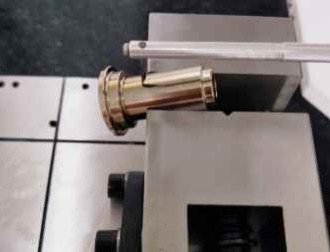

Accessori per cambio

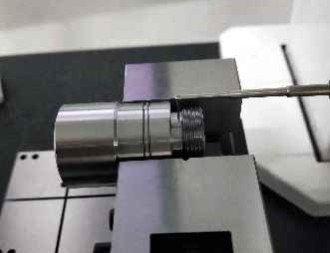

Componenti della scatola di marcia

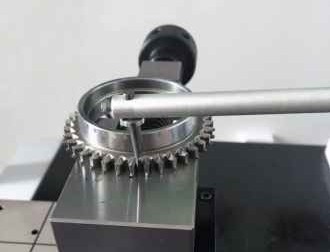

Ingranaggi di precisione

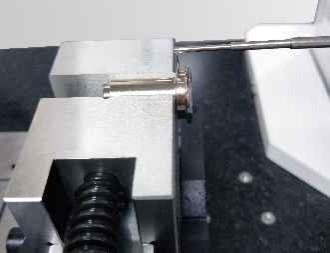

Corpo della valvola
Specifiche tecniche - SER2042G-tbo
| Parametro |
Specificità |
| Distanza di misurazione asse X |
120 mm |
| Distanza di misurazione asse Z |
420 mm |
Distanza di misurazione asse Z1 |
C:±7,5 mm / R:±600μm |
| Precisione di contorno Z1 Precisione lineare |
00,07% di F.S. |
| Pt Precisione |
± 0,3 μm |
| Accuratezza dell'angolo |
± 1′ |
| Diritta |
00,3 μm/100 mm |
| Precisione lineare |
± 4% |
| Rumore residuo |
≤ 0,02 μm |
| Ripetibilità |
1δ≤3nm |
| Lunghezza d'onda di taglio |
0.025- 0.08- 0.25- 0.8, 2.5, 8 mm |
| Lunghezza nominale |
λcX2,3,4,5,6,7 |
| Velocità di guida asse X |
0.5~20mm/s |
| Velocità di guida asse Z |
0.2-20mm/s |
Capacità di misura
Misurazione del profilo:Analisi completa degli elementi di linea, caratteristiche dei punti, distanze tra punti e linee, relazioni posizionali tra cui distanza, paralleli, perpendicolarità, angolo, profondità di scanalatura,larghezza della scanalaturaCapace di analisi di reticenza, analisi di convessione e analisi di profilo.
Misurazione della rugosità:Analisi completa dei parametri di rugosità, inclusi Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr. Parametri di ondulazione: Wa, Wt, Wp, Wv, Wz,Quotidiano, Wsm, Wsk, Wku, Wmr. Parametri di contorno originali: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr.
Componenti di sistema
Sensore di profilo di rugosità induttiva della serie ER
- Risoluzione: 65536:1 / 262144:1
- Distanza: R:±400μm/±600μm, C:±5mm/±7,5mm
- Precisione lineare: R: ± 7%/± 4%, C:00,15%/0,07%
- Noise residuo: ≤ 0,025μm/≤ 0,02μm
- Referenza di rugosità: guida, senza guida
- Sensore di induttanza integrato ad alta precisione per la misurazione della rugosità e del profilo con semplice cambio di ago
Sistemi di azionamento
Dsh driver a basso rumore / Dch driver ceramico a basso rumore(Selezionare in base alle esigenze della domanda)
- Viaggio ferroviario: 100-150 mm / 180~220 mm
- Numero Intervallo: 0,05 ~ 2 μm / 0,05 ~ 5 μm
- Dirittura di contorno: 0,3 μm/100 mm
- Valore residuo di rugosità: ≤ 0,005 μm
- Velocità massima di movimento: 20 mm/s
- Velocità minima di misura: 0,1 mm/s
- L'attuatore a basso rumore soddisfa i requisiti di precisione di misura del profilo delle parti standard e di misurazione della rugosità superiori a Ra 0,025 micron
Componenti della colonna
Cnf colonna ad alta velocità / Cnfl colonna lunga ad alta velocità(Selezionare in base ai requisiti di misura)
- Distanza: 320~420mm / 520~620mm
- Velocità massima di movimento: 20 mm/s
- Velocità minima di movimento: 0,2 mm/s
- Precisione di posizionamento: 0,005 mm
- Colonna ad alta velocità con struttura a telaio mantiene la precisione senza deformazioni, con struttura di trasmissione veloce e ampio raggio di velocità
Componenti della piattaforma
Tavolo della macchina ergonomica integrata MPE
- Materiale: marmo
- Specificità: 500*800, 500*1000
- Progettazione integrata con struttura compatta per una facile manutenzione ed un'efficienza dello spazio
- La progettazione ergonomica riduce la stanchezza dell'operatore
Domande frequenti
Q1: Lei è una fabbrica o una società commerciale?
R1: Siamo una fabbrica e forniamo risposte entro 24 ore.
D2: Cosa produce principalmente la vostra azienda?
R2: Siamo specializzati in macchine di misurazione della visione, macchine di misurazione delle coordinate, apparecchiature CMM e VMM e attrezzature correlate.
Q3: Come scegliere la specifica appropriata?
R3: Il nostro team professionale raccomanderà strumenti di misura idonei in base alla varietà del prodotto e alle esigenze di misura.
Q4: Accettate il servizio personalizzato?
R4: Sì, forniamo macchine standard e soluzioni personalizzate su misura per le esigenze specifiche del cliente.
Q5: Qual è il periodo di garanzia?
R5: I nostri prodotti hanno una garanzia di 1 anno. Abbiamo aumentato la durata dei componenti rompibbili per garantire l'affidabilità del prodotto.
