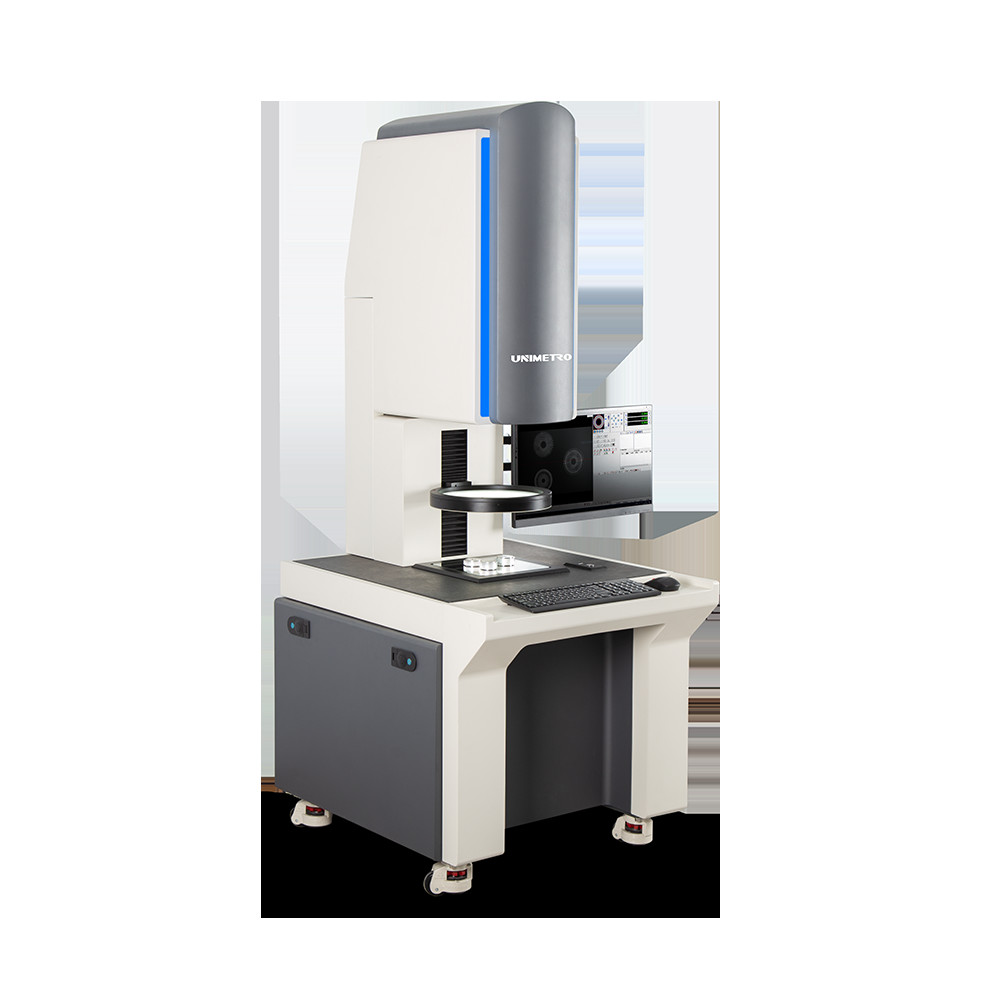

Sistema di misura della rugosità e del contorno della superficie del cuscinetto articolato
Sistema di misura della rugosità e del contorno della superficie
Questo sistema di misurazione avanzato combina le capacità di analisi del contorno e della rugosità in una singola macchina, fornendo una caratterizzazione completa della superficie per applicazioni industriali.
Principi fondamentali della misurazione della superficie
Tutte le superfici possono essere caratterizzate da quattro elementi chiave che influenzano la funzionalità e le prestazioni:
- Dimensioni:Relazioni lineari tra raggio, angolo, distanza e caratteristiche superficiali
- Forma:deviazione dalla geometria di destinazione (piano, sfera, cono) generalmente causata da un errore della macchina
- Durazione:Tessitura superficiale risultante da utensili da taglio o da lavorazioni meccaniche
- Valvolezza:Variazioni periodiche causate da vibrazioni, rigidità insufficiente o instabilità del processo
Caratteristiche della serie SPR1000
Configurazione standard con ottimale rapporto costi/prestazioni, dotato di sensore di contorno digitale e sensore di rugosità induttivo per la capacità di doppia misurazione in una singola macchina.
Applicazioni di misura
Portamento articolato del braccio
Cristallo di germanio di grado ottico
Anello di sigillo
Turbo Seal
Specifiche tecniche
| Specificità | Valore |
|---|
| Numero di modello | PR1103G-sdk |
| Distanza di misurazione dell'asse X | 100 mm |
| Distanza di misurazione dell'asse Z | 320 mm |
| Distanza di misurazione dell'asse Z1 | C:± 12,5 mm / R:± 420 μm |
| Accuratezza del contorno (Z1 lineare) | ± 1,5+ 0,2H di massa |
| Precisione dell'arco | ±(2+R/8) μm |
| Accuratezza dell'angolo | ±2′ |
| Diritta | 00,8 μm/100 mm |
| Roughness Precisione lineare | ± 4% |
| Rumore residuo | ≤ 0,02 μm |
| Valore duplicato | 1δ≤2nm |
| Lunghezza d'onda di taglio | 0.025- 0.08- 0.25- 0.8, 2.5, 8 mm |
| Lunghezza nominale | λcX2,3,4,5,6,7 |
| Velocità di azionamento dell'asse X | 0.1~10 mm/s |
| Velocità di azionamento dell'asse Z | 0.5-10 mm/s |
Capacità di misura
Analisi del profilo:Elementi di linea, caratteristiche di punto, distanze, paralleli, perpendicolarità, angoli, profondità/larghezza di scanalatura, raggio, analisi di rettezze, analisi di convessione, analisi di profilo
Parametri di rugosità:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Parametri di ondulazione:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Parametri di contorno originali:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Componenti di sistema
Componente ferroviario:100-150 mm di percorrenza, intervallo 0,2~2μm, rettitudine 0,5μm/100mm, rugosità residua ≤0,02μm, intervallo di velocità 0,1-10mm/s
Opzioni di colonna:Colonna standard CNS (320-420 mm) o colonna lunga CNSL (520-620 mm), struttura leggera, precisione di posizionamento di 0,01 mm
Piattaforma:Piattaforma di marmo integrata MPM, specifiche 500×800 mm o 500×1000 mm, design compatto in un pezzo
Tecnologia di misura
La misurazione della rugosità a contatto traccia una sonda sulla superficie, mentre i sistemi laser senza contatto misurano la luce riflessa.Il nostro sistema fornisce un'analisi precisa della consistenza superficiale che mostra la profondità di rugosità (Rz) e il valore medio di rugosità (Ra) in micrometri.
